Proteus教程——过零检测器

运算放大器作为过零检测器

正弦电压信号通常使用过零探测器转换为方波。在本电路中，运算放大器工作在开环比较器模式下。电源电压可以是单电源电压，也可以是双电源电压。该电路通常用于过零后启动过程，例如通过启动定时器或计算交变电压信号的周期或频率等来打开负载或通过微控制器产生点火脉冲。

当输入信号连接到V+并且V-接地时，当输入电压上升到接地电压以上时，即当输入为正时，运算放大器的输出为+Vsat，输出为–Vsat，而输入为负。

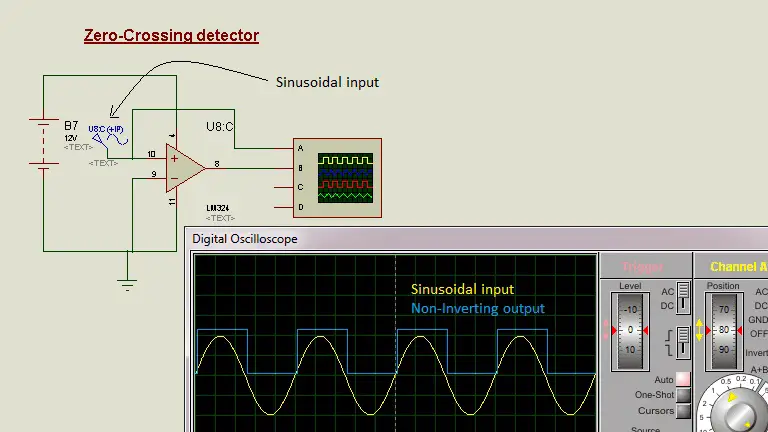

运算放大器作为非反相过零检波器

或者，当输入信号连接到V时，V+接地，当输入电压上升到接地电压以上时，即当输入为正时，运算放大器的输出为-Vsat，输出为+Vsat，而输入为负。当从变压器的次级获得输入信号时，使用这种差值，并且方波输出将用于其他一些应用。

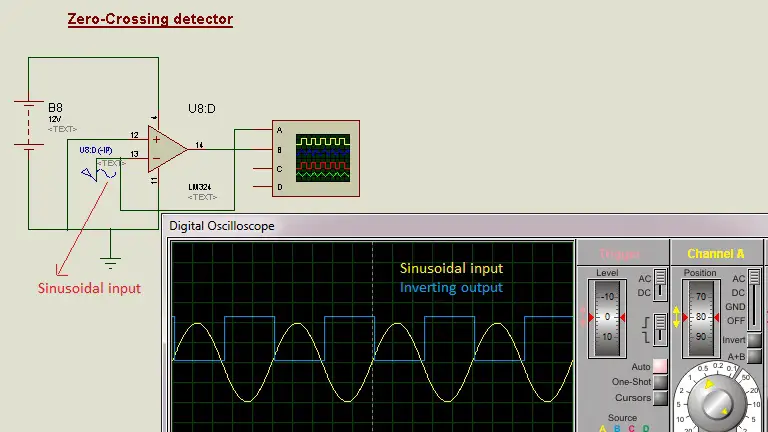

运算放大器作为反相过零检测器
