matplotlib 画图总结

matplotlib 画图总结

SciencePlots

SincePlots
格式引用

plt.style.use(['science','ieee'])
plt.style.use(['science','ieee','no-latex'])

基本样式

线图

plt.plot(x,y,label='')

点图

plt.scatter(x,y,label='')

条形图

b1=plt.bar(range(len(data_Baseline)), data_Baseline,color='lightgreen')
plt.bar_label(b1,label_type='edge')##label type 增加标注 edge表示标注在顶端

箱线图

画矩形

rect=plt.Rectangle((temp_x,0),1,0.6, color = 'limegreen', alpha = 0.15)# 画矩形 alpha 透明度
plt.gca().add_patch(rect)

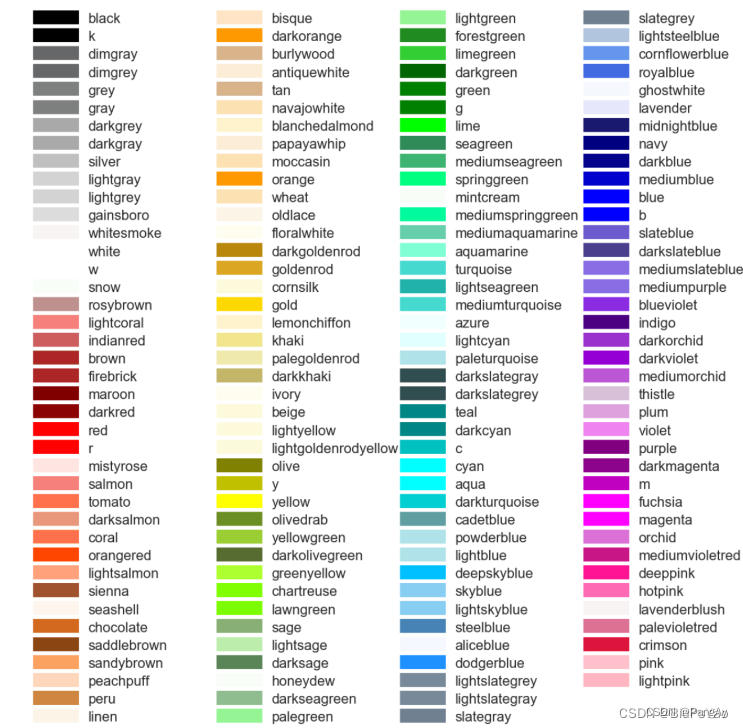

颜色选择

标注

plt.ylim(0, 0.6)  # 设置y轴的数值显示范围
plt.xlabel('Time (second)') # x轴标注
plt.ylabel('Mean occupancy') #y轴标注
plt.legend(loc='upper right',frameon=True,edgecolor='black',facecolor='white',framealpha=1) # label 框
# upper right ,upper left , lower right, lower left

figure 上加指示

plt.annotate("Phase 3 start", xy=(5053, 0), xycoords='data',
            xytext=(4990, 0.1), textcoords='data',weight='heavy',
            arrowprops=dict(arrowstyle='->',linestyle='dashed',connectionstyle='arc3',color='darkorange'),color='darkorange') #箭头 xy，指的地方， yxtext 文本位置
# arrowstyle  箭头格式
# lingstyle 线格式


figure 画图大小选择

plt.figure(figsize=(24, 16), dpi=60) #设置画布的大小和dpi，为了使图片更加清晰

网格线

plt.grid()

保存

plt.savefig('path',dpi=300)

刻度线

plt.minorticks_on()
plt.minorticks_off()#小刻度

plt.tick_params(direction='in')#刻度线 位置 in,out,inout

plt.tick_params(top=True,bottom=False,left=False,right=False)# 刻度线边框

子图

双Y轴
