I2C常见问题总结

IIC软件模拟时序，请参考链接: IIC软件模拟时序-stm32F系列平台通用

先看这里：引用一个资深硬件工程师的经验总结
-------------->>>: [ 7种常见 i2c 问题总结.]

（一）i2c波形抓取

在进行i2c协议检测时，必须要进行SCL、SDA的波形抓取，以便于对i2c协议进行详细的分析和问题查找定位。防止SCL、SDA两根线交叉反掉，避免虚焊或者短路情况的出现。

（1）示波器：需要支持i2c协议解码decoder的高级示波器
（2）逻辑分析仪：当示波器无法满足使用时，使用PC端的逻辑分析仪专业软件，焊出SCL、SDA、GND 3条根线，连接到逻辑分析仪的夹子即可在线抓取波形。
备注：逻辑分析仪同样可用于其他常见协议：i2c、Uart、Spi、CAN等

（二）检测上拉电阻

（1）检查原理图和PCB板是否有上拉的4.7K电阻
（2）因为上拉电阻影响SCL边界 rise和fall 的持续时间。在高速率通信时，SCL时钟线的上升沿和下降沿以及latch高电平锁定时间，会随着通信速率的提高而越来越严苛。

（三）SDA、SCL必须配置为开漏输出

（1）软件模拟i2c：作为SDA、SCL两个GPIO必须配置为开漏高速输出mode，注意不可配置为PP推挽模式。因为不配置为开漏输出会出现导致SCL和SDA 电压拉不到0V伏的情况，会导致输出的数据出错，同时存在短路的风险；
（2）无论是使用硬件i2c还是软件i2c，都需要注意i2c通信速率要和外设i2c速率相匹配。
（3）软件代码是否初始化GPIO设置为开漏输出open drain output，避免同一i2c总线挂在多个i2c外设时出现bus contention现象

（四）从机地址移位操作

通过第一步的波形抓取，确定从机地址是否需要移位操作

（五）检查双方是否支持i2c stretch机制

需要抓波形查看ACK，是否有clock stretch的情况出现

（六）模拟i2c需要考虑中断打断

特别注意：模拟i2c读写操作时，都要考虑被系统中的其它中断打断导致i2c的读取数据受到影响，导致读写都是0xff或者0。
解决方法：需要在i2c读写操作前屏蔽中断，完成读写后打开中断。使用 Basepri() 屏蔽可屏蔽中断

（7）查看硬件外设芯片的i2c地址选择select是否正确，是否正常接地或者VCC

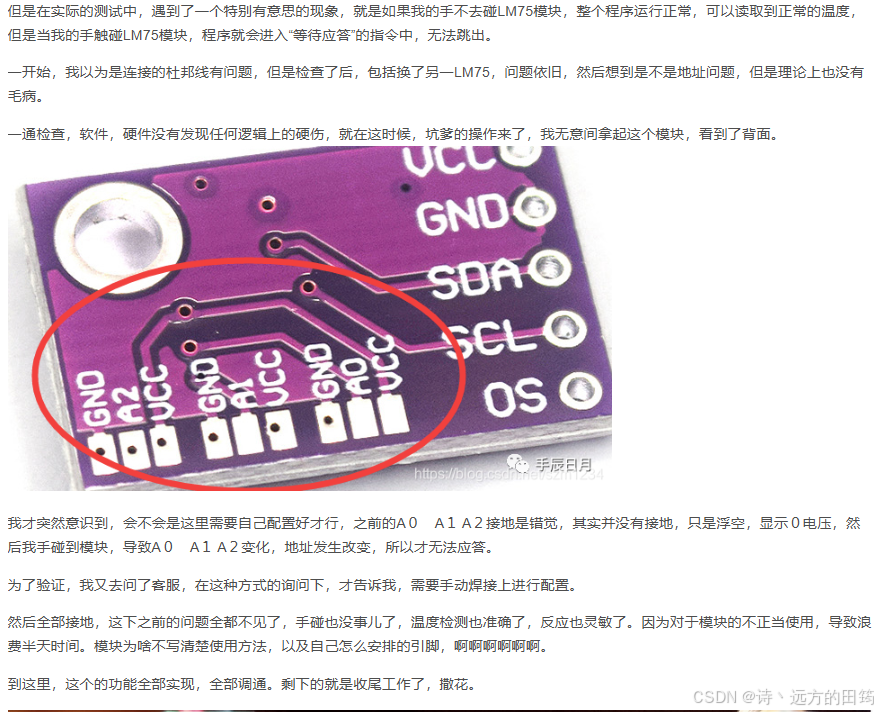

使用 LM75模块的使用以及故障排查发现：
A０　A１ A２接地是错觉，其实并没有接地，只是浮空，显示０电压，然后我手碰到模块，导致A０　A１ A２变化，地址发生改变，所以才无法应答。

参考： LM75模块的使用以及故障排查

（八）i2c 总线死锁

i2c 总线死锁解决办法
