第4关:16位快速加法器设计

实验目的
帮助学生理解成组进位产生函数,成组进位传递函数的概念,熟悉 Logisim 平台子电路的概念,能利用前述实验封装好的4位先行进位子电路以及4位快速加法器子电路构建16位、32位、64位快速加法器,并能利用相关知识分析对应电路的时间延迟,理解电路并行的概念。
实验内容

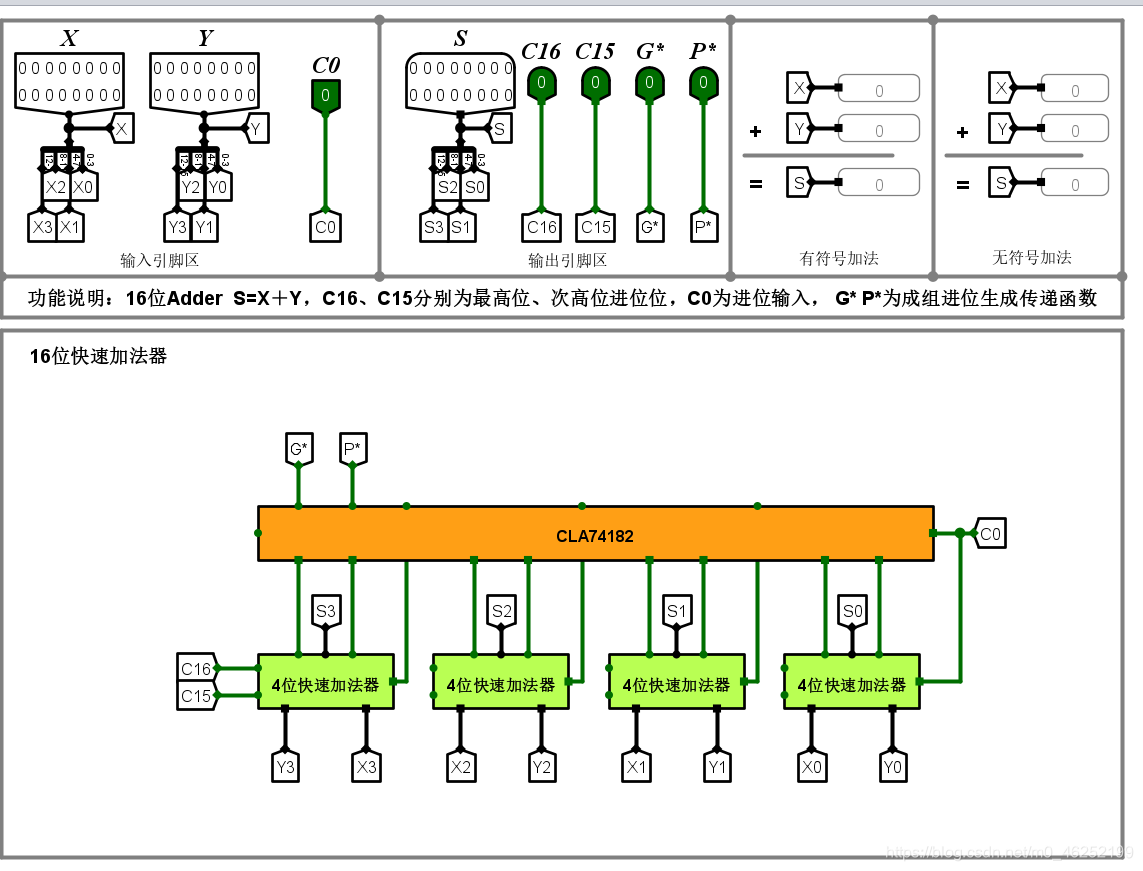

在 Logisim 中打开 alu.circ 文件,在对应的子电路中利用四位先行进位电路和四位快速加法器构造十六位组间先行进位,组内先行进位快速加法器,并验证其功能是否正常,快速加法器引脚定义如图所示。其中 X,Y 为16位相加数,Cin 为进位输入,S 为和数输出,Cout 为进位输出,G,P 为16位成组进位生成函数和成组进位传递函数。

解答:
在这里插入图片描述
