1. 背景介绍：

• 一直都很喜欢奥迪旋钮的质感做工，在淘宝上看见A6的旋转编码器，想购入装到DIY设备上。
• 由于找不到MMI大旋钮的旋转编码器型号，因此选购了音量调节旋钮的编码器。

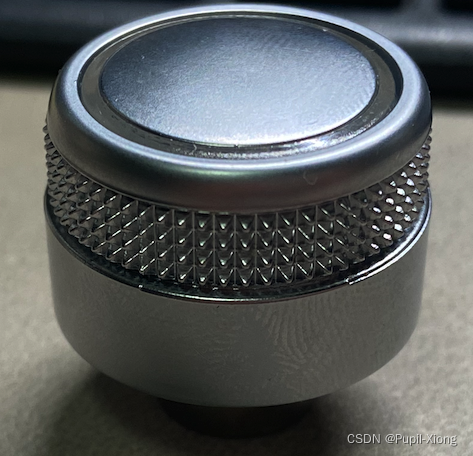

• 文章介绍奥迪A6L音量旋钮（型号：松下EC11旋转编码器）



2. 编码器手感

• 在淘宝上花12元买了一个编码器，手感和原厂差不多。

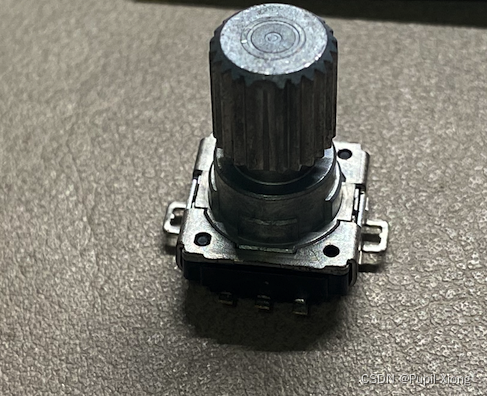

• 音量旋钮采用的是松下EC11，旋转手感偏硬比较紧实，有段落感。
• 奥迪MMI大旋钮是弹性旋转手感，根据资料，大旋钮是中控轴编码器，手感好，苦于找不到型号。

3. 编码器功能介绍

• 大多数EC11旋转编码器的功能无出其右，都是起到旋转选择选项，或是调节音量大小等。
• 左旋增大，相对的右旋减小等功能，逻辑由程序决定。

4. 编码器原理

• 百度以及视频网站能查到的EC11资料，都是ALPS或某宝上一些国产编码器的原理

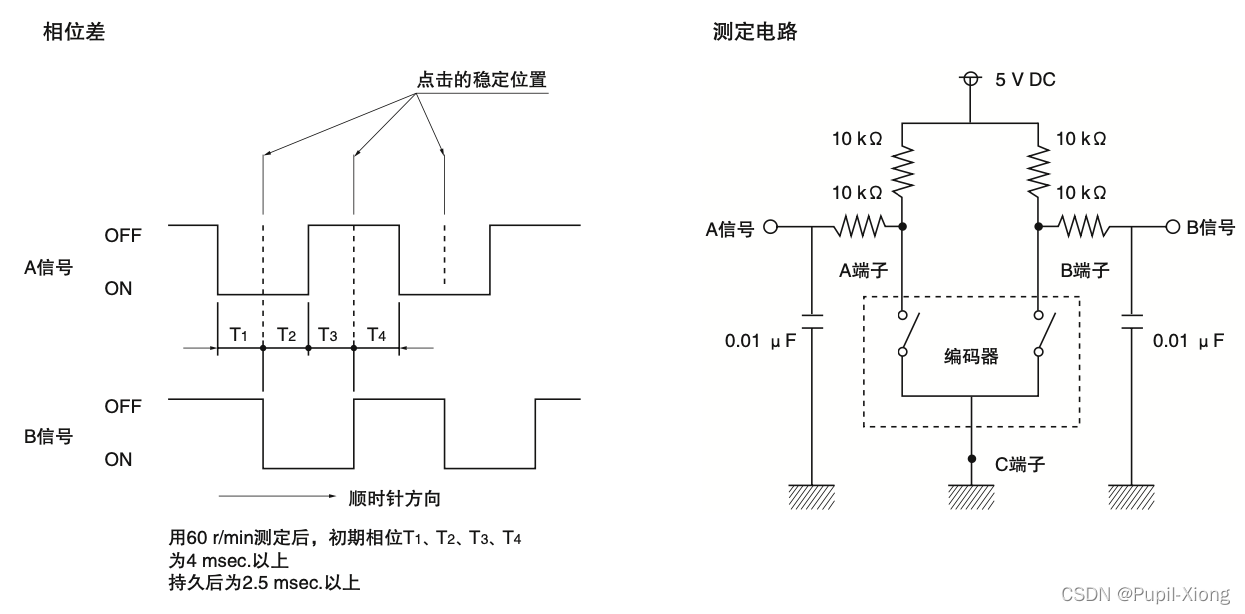

• 松下的EC11原理需要参考手册，以奥迪旋钮为例

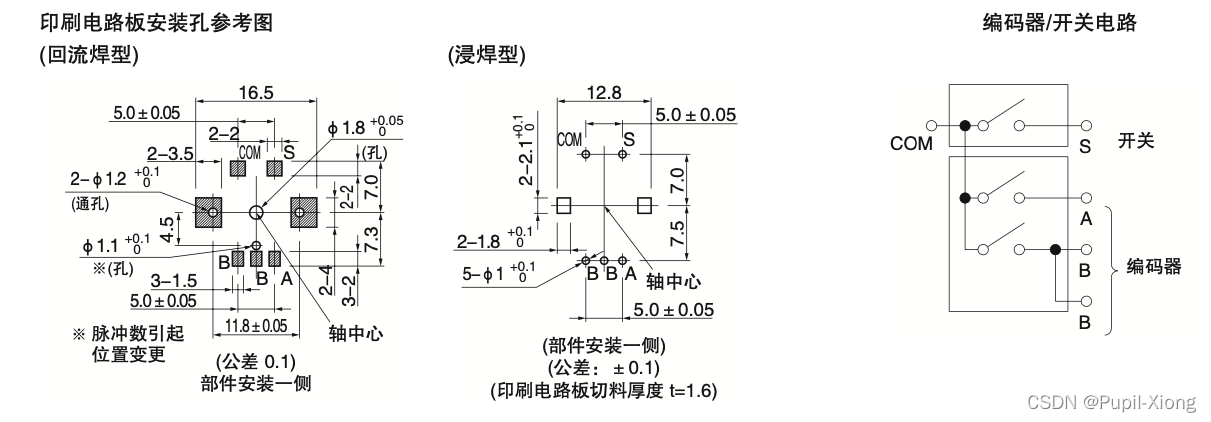

• 松下EC11编码器原理图如上图所示

• 可以看到有所不同的是，他的上侧从左到右分别是COM公共端（GND），S端（按压功能）。

• 下侧从左到右分别是B，B（第一个B和第二个B根据原理图来看是一样的，接一个就行，控制逆时针方向）。

• A控制顺时针，其实就是A向导通，与大多数EC11不一样，一定要注意。

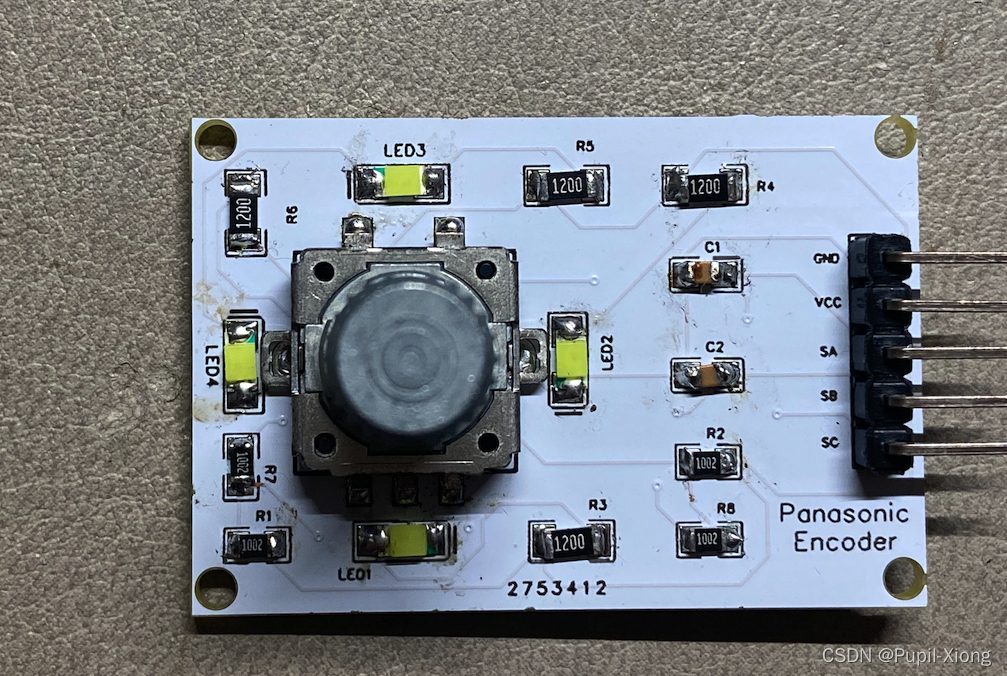

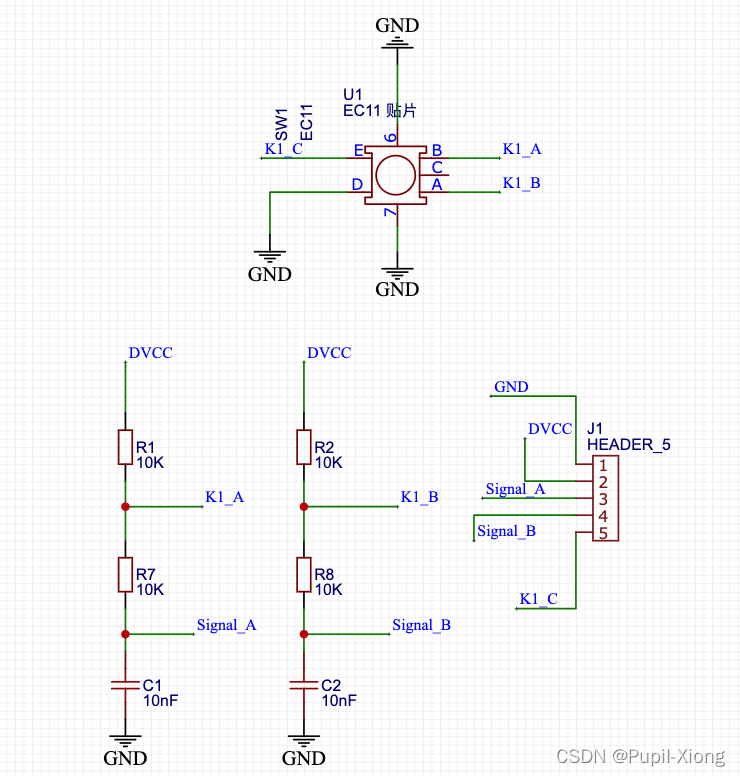

• 电路自行绘制即可，原理图如下，布线就根据大家需要自己绘制。


5. 实现效果

• 使用CLion搭配esp32的arduino platformio ec11库

 #include "AiEsp32RotaryEncoder.h"
 #include "AiEsp32RotaryEncoderNumberSelector.h"

• 实现了旋转数值的变换，证明旋转编码器的电路就没问题了。
