前言
本次实验是基于直接序列扩频通信的基本原理，通过matlab中simulink仿真功能，搭建了一个能够简易实现的双用户通信系统，并绘制误码率评估其性能，目的在于帮助大家理解码分多址扩频通信的信号收发原理。文章浅显，不足之处，望大家能批评指正。

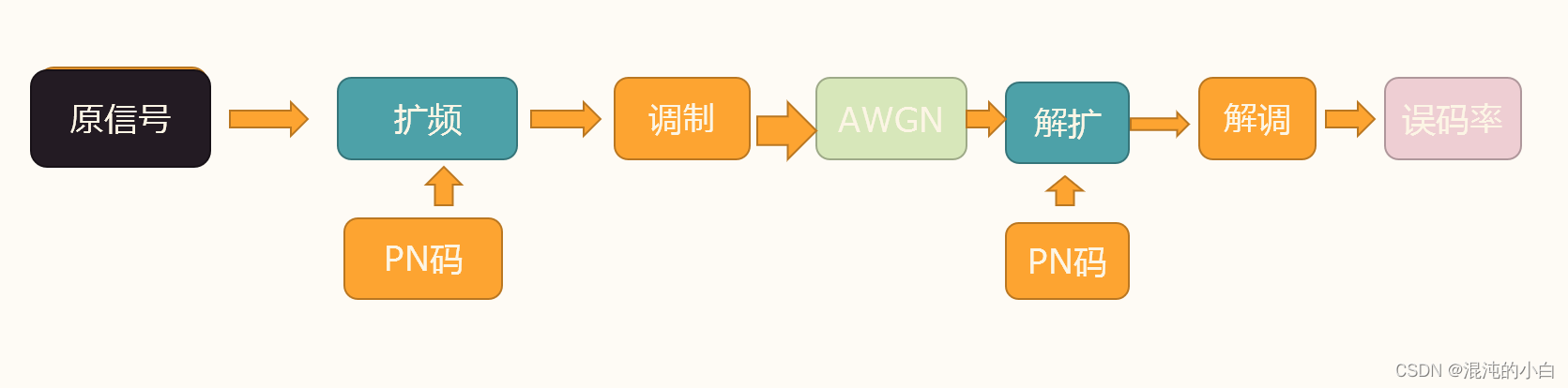

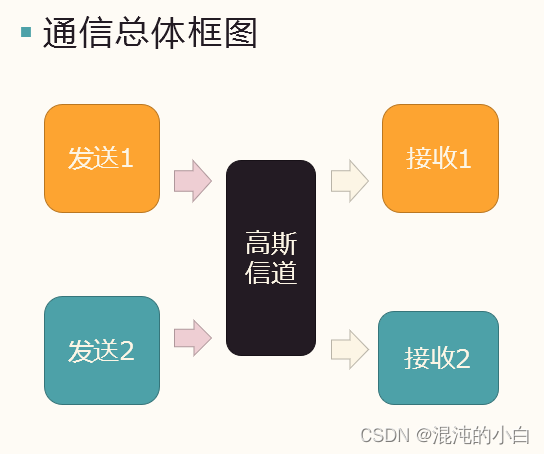

通信系统原理设计整体思路：发送端、信道、接收端。
单用户的系统搭建
双用户的系统搭建
matlab/simulink仿真工具箱的使用及元件简介：

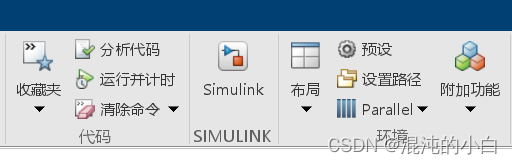

本次实验用到matlab 2020a中的simulink：主页菜单栏找到并打开simulink，
点击blank model，进入仿真环境

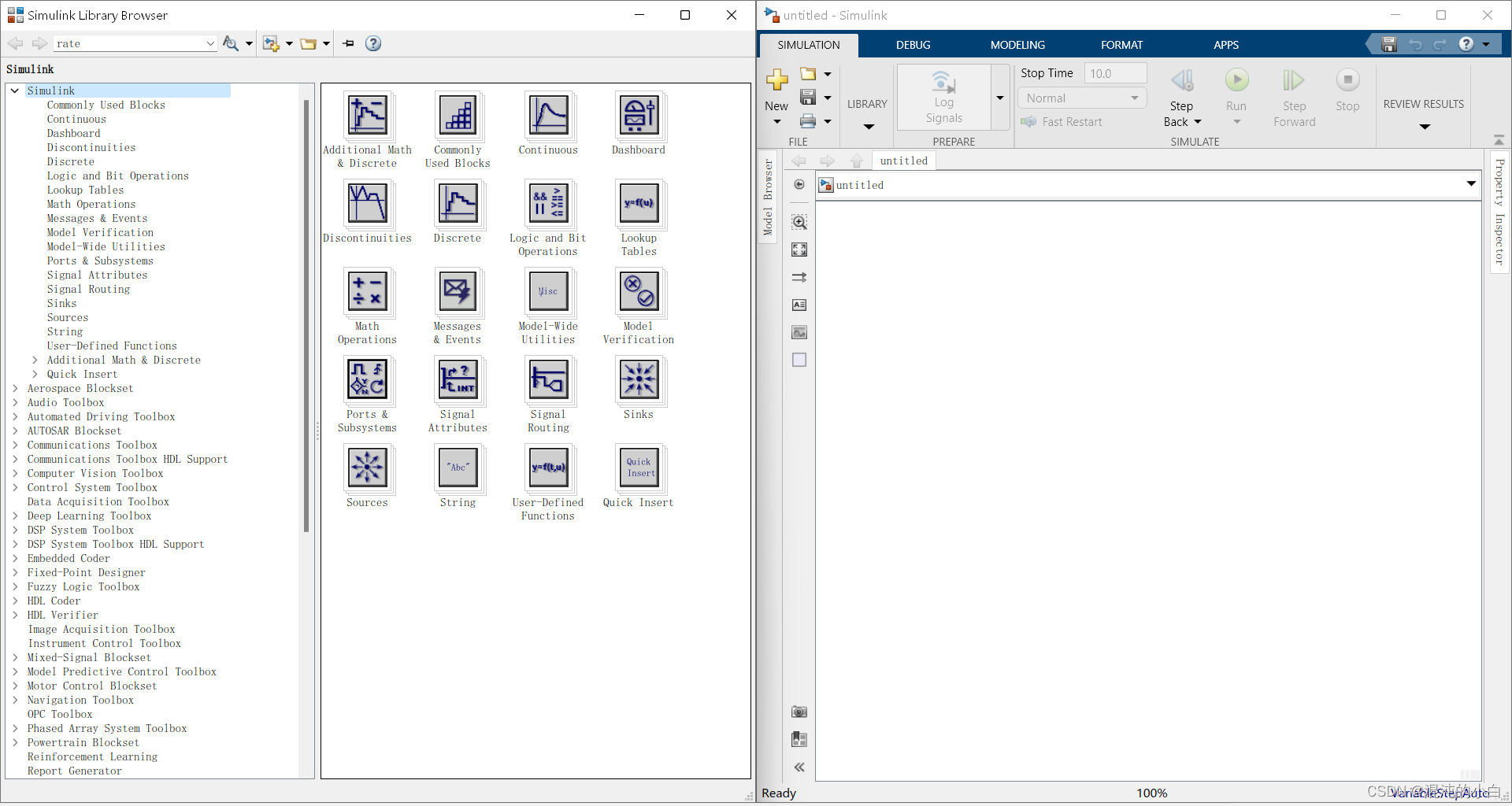

点击library browser，进入元器件库，建议设为左右分屏，便于后续把多个元件拖入仿真环境。

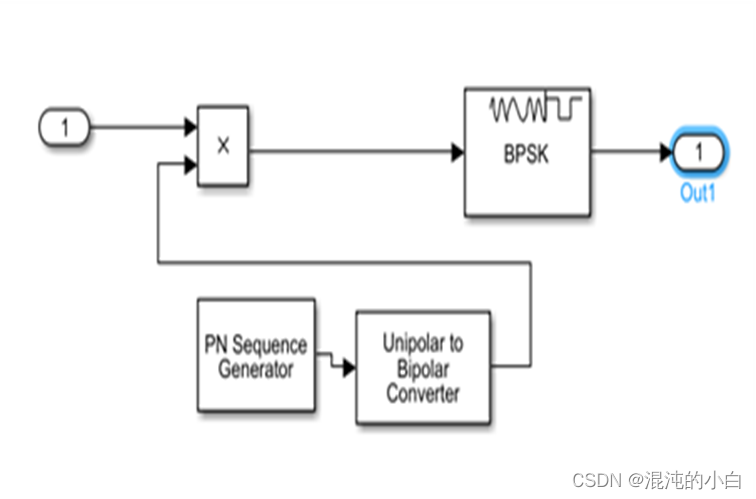

发送端用到的元器件：通过元件下方标注在库中找到相应元件，拖到仿真环境完成搭建
需要设计的参数：

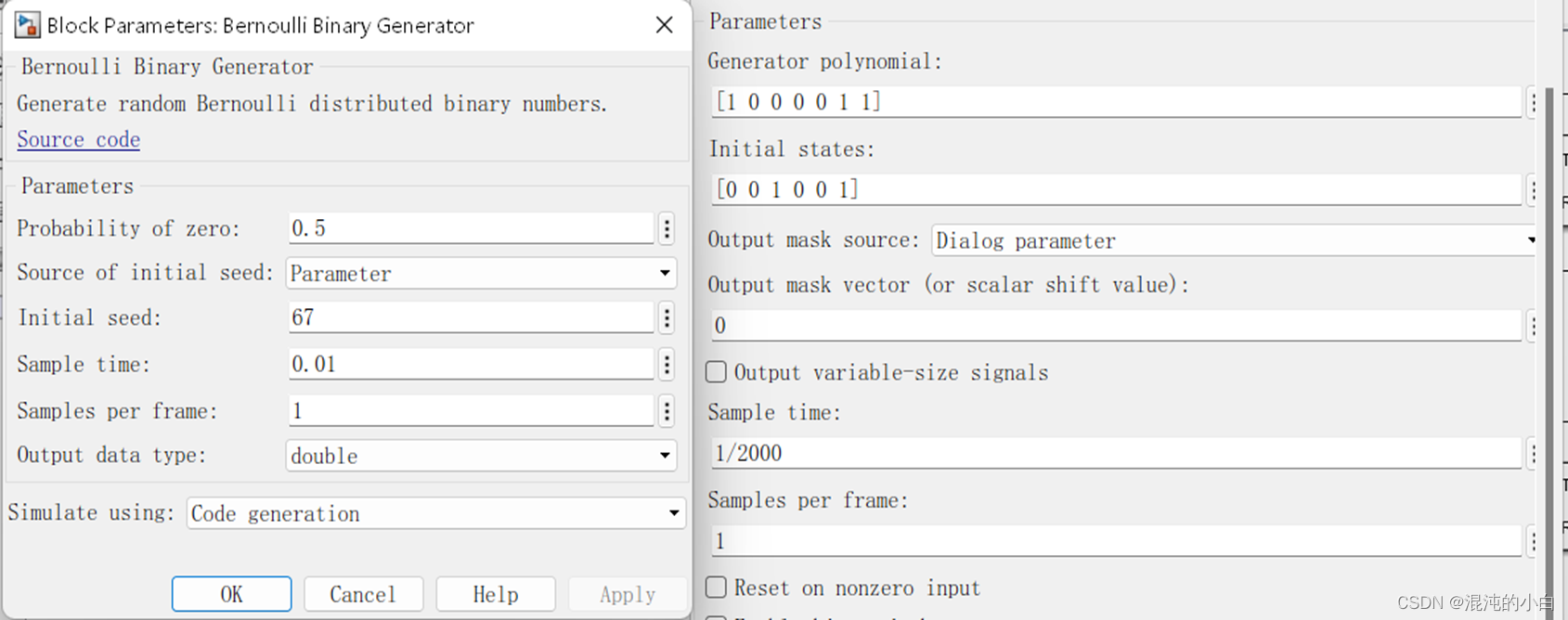

信源与PN

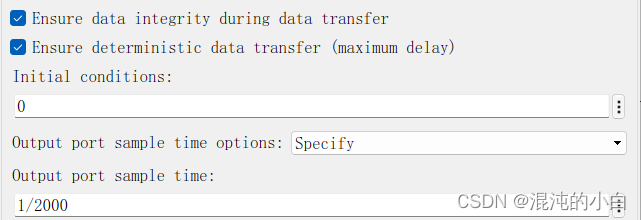

rate transitions：sample time：1/2000

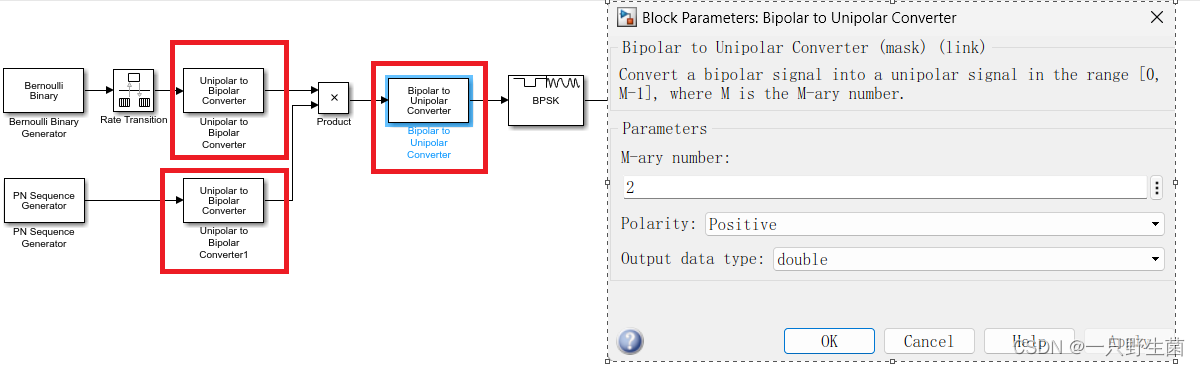

本系统中所有极性转化元件的M-ary number值都是2，其余用默认值即可
接收端所需元件及其参数一致

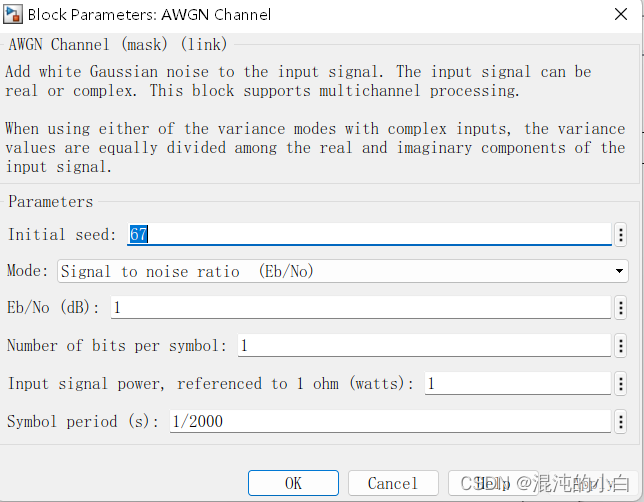

AWGN信道：

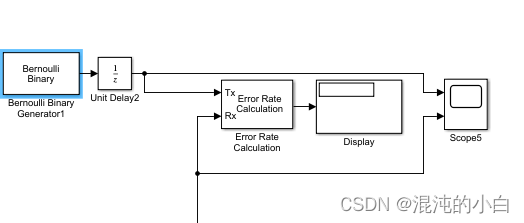

误码率检测模块：
信源模块参数与发送端一致，rate transitions的采样时间设为1/100
如下图所示，显示端由上至下以此为：误码率，误比特数，总比特数。

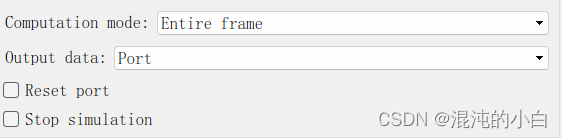

误码率计算器data out 要改为port型，否则会连不到显示端
显示端的设计元件简介：

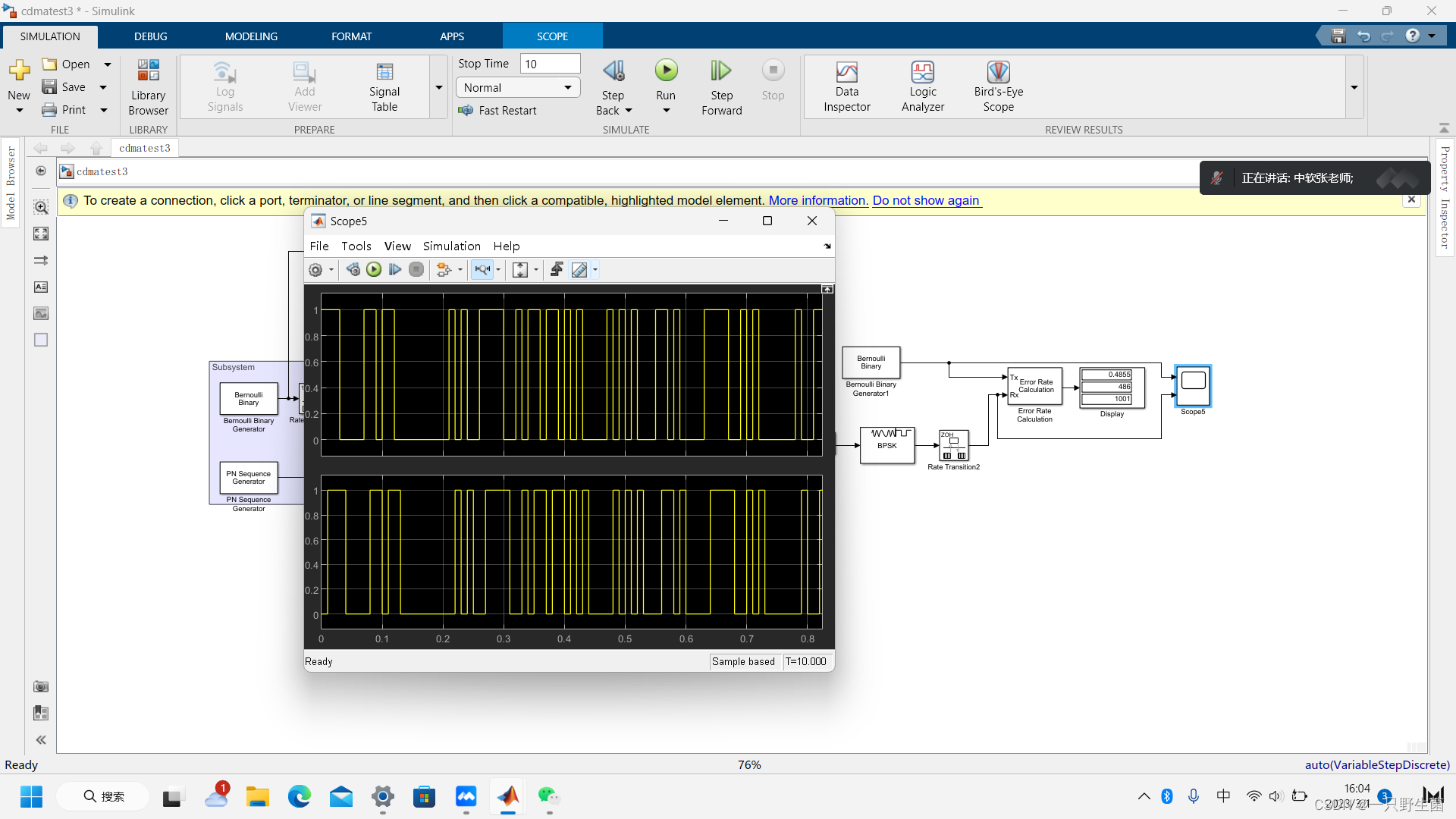

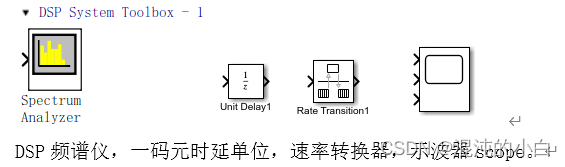

本次实验是数字信号频谱观察，应该采用DSP频谱仪（搜索出现的第二个），通过速率转换器和时延迟单位与取样点相连。通过scope观察时域信号。

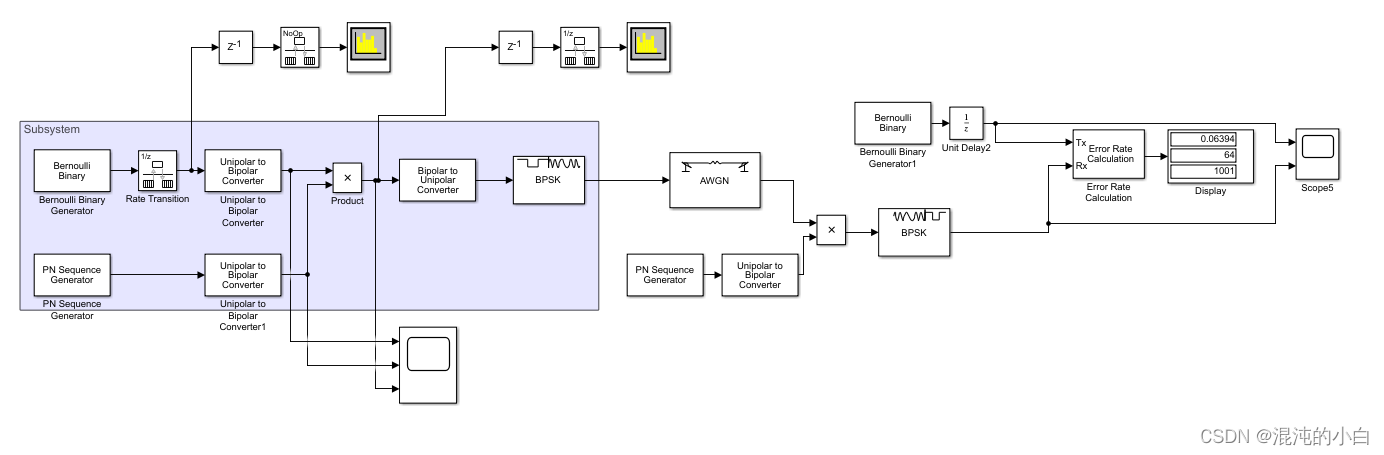

单用户的整体体实现：
如图所示，通过原型号与PN序列相乘，把100hz扩频到2000hz，完成20倍扩频。

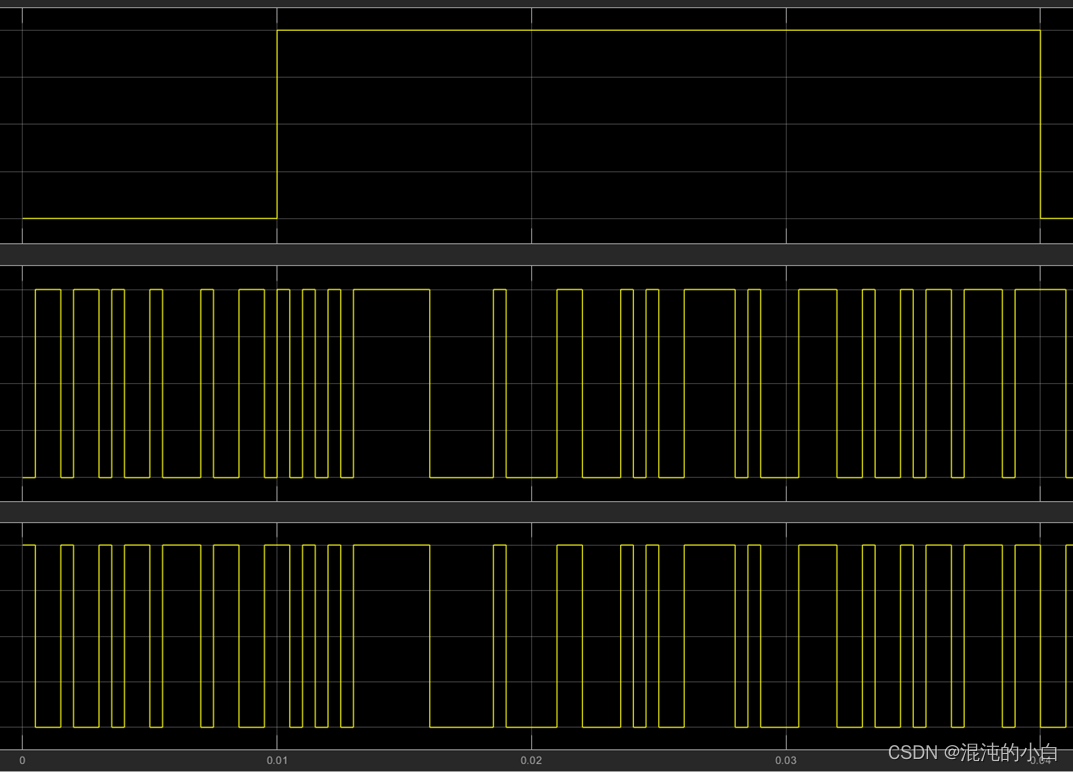

由上至下：
伯努利序列
PN序列
扩频后序列

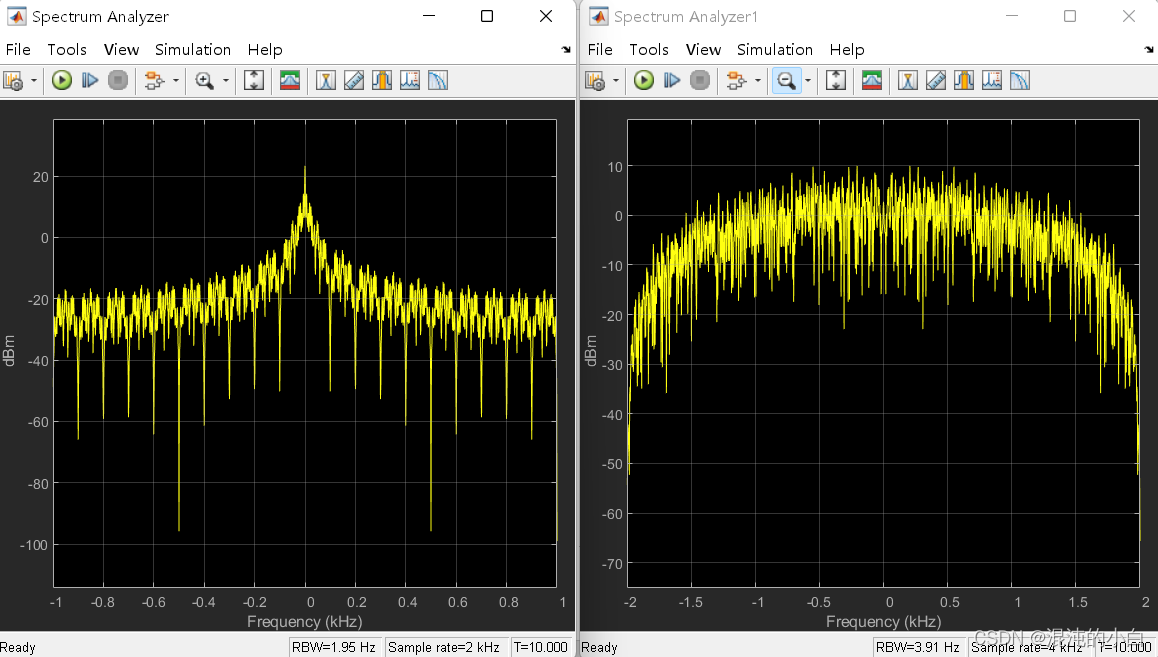

扩频前后频谱比较，100hz到2000hz，完成扩频。显示端模块rate transitions建议参数：左图 原信号1/2000，右图扩频信号1/4000.奈奎斯特采样定理，2倍频率以上不失真。
利用bertool工具 完成误码率曲线绘制
预处理：

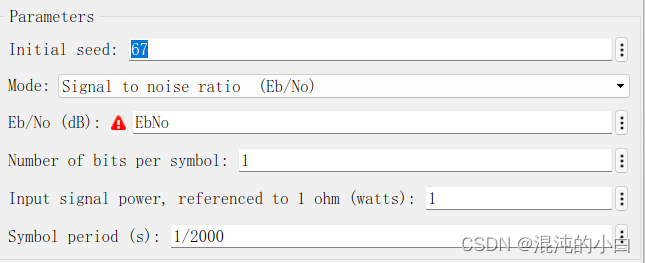

1.AWGN，信噪比类型选择为Eb/No，值设置为EbNo，报错不管。
2.误码率计算模块：数据输出到工作空间，记住下方变量名。并保存文件

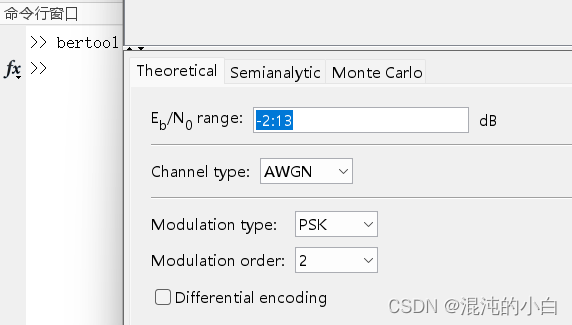

返回在matlab命令行输入bertool回车打开如图页面：
我们
先绘制2PSK（BPSK）在AWGN高斯信道理论误码率曲线，例如范围为-2到13，中间用英文:冒号隔开，中文的：会报错。点击右下角plot绘制出理论误码率曲线。

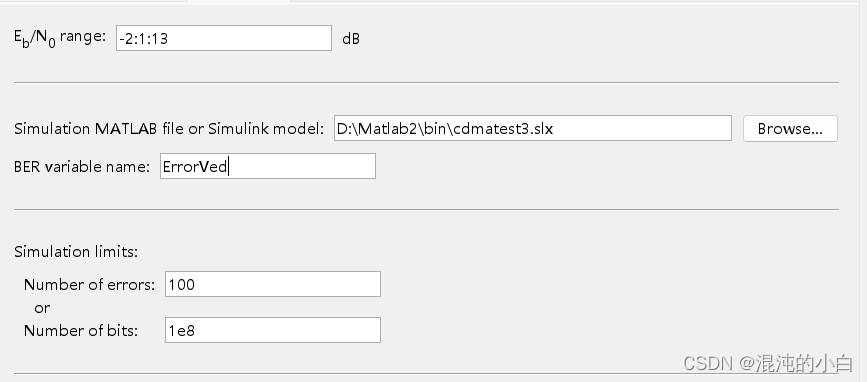

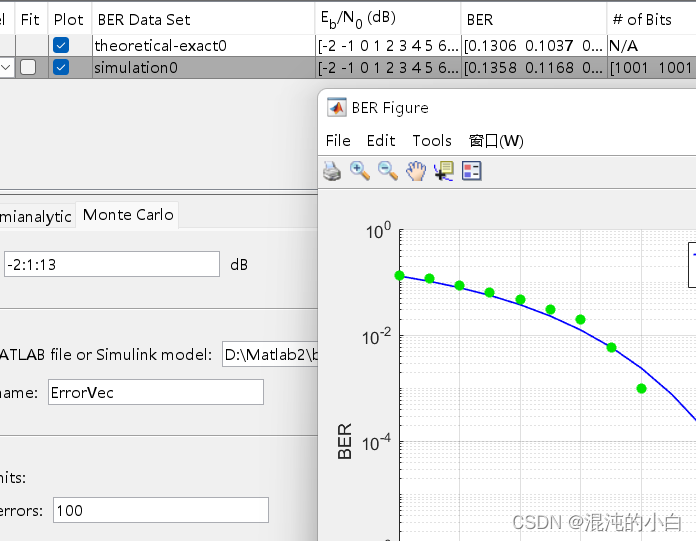

其次选择到Monte Clarlo，设置参数：图中范围-2到13，每隔一单位打一个点。browers打开我们刚刚保存的文件，输入误码率计算模块变量名。
画出的误码率曲线是离散的点，点击上图菜单栏的fit即可连线
图中采样点太少导致打到一半后面的点“消失”，打在纵坐标为零处，可提升系统运行时间，增加打点数（拟合程度）。

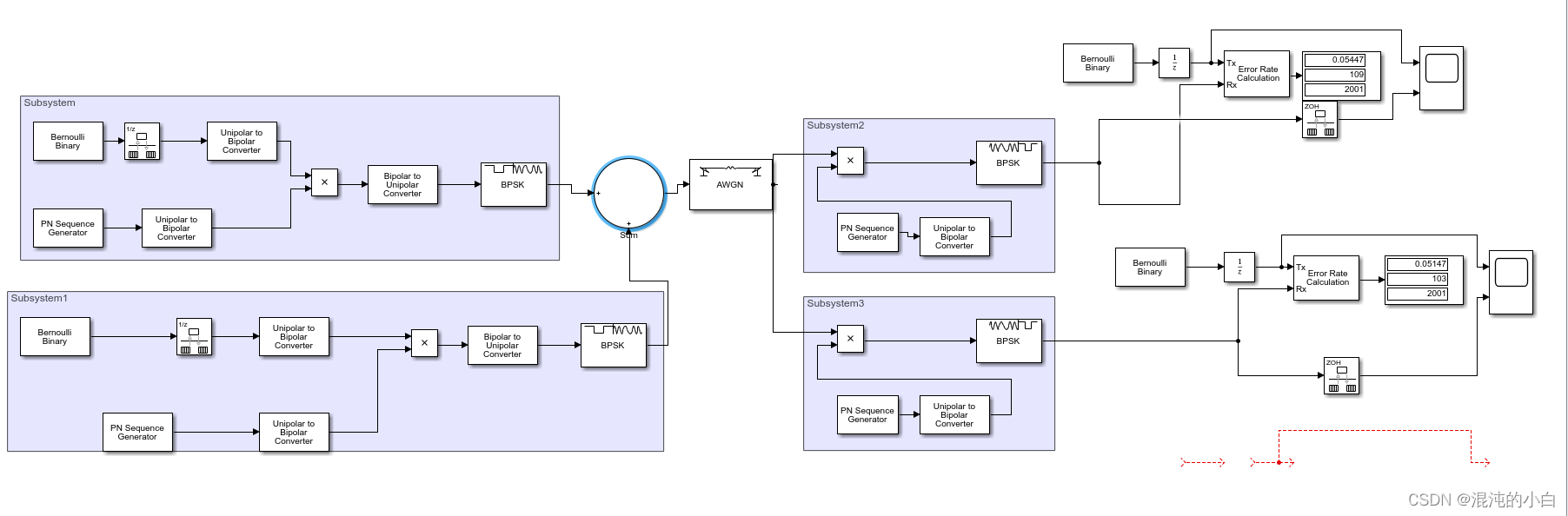

双用户在单用户基础上增加相应模块实现：
BPSK收发端相位偏移一致时误码率最小。相位偏移：用户1设为0，用户2设为pi/2。
利用载波正交性有效减小用户互相干扰。

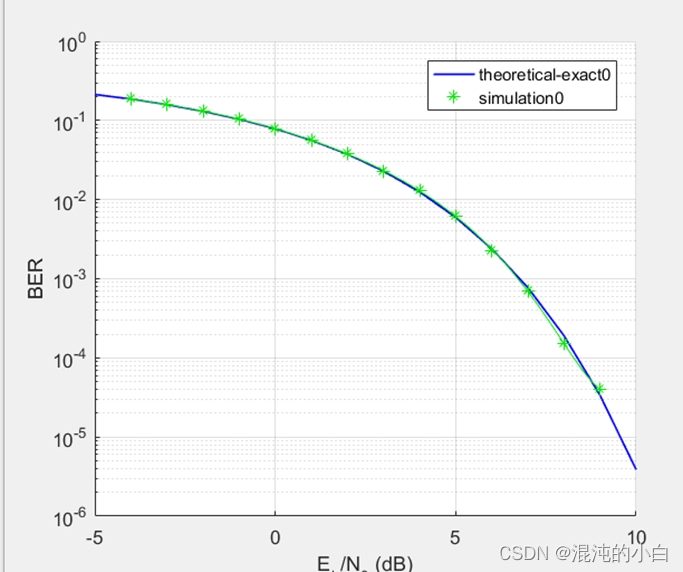

误码率曲线图：
实验局限性：pi/2载波调制，只能满足双用户通信。
以上是初稿，待后续会再优化补充，码字不易，望大家多多点赞关注。不足之处，也欢迎大家评论区共同讨论。
源码链接：
xiatian1949/-simulink-: 包含了单用户和多用户仿真 (github.com)
2022年11月4日更新：
问题2：接收端为什么先解扩再解调？
解扩后扩频传输信号变为窄带信号，带内干扰信号减少，再解调时信噪比高，起到抗干扰的目的。（尽管结果正确，其实这样并不规范，在新一篇文章中已经更正）
问题3：为什么误码率检测模块哪里要加上一单位延时？
这是因为输入端原信号接速率转换器由低频到高频造成了一单位的（长度为低频一码元）延迟。
具体可参考rate transition
问题四：PN模块序列的生成多项式比寄存器的初始值的位数多一位吗？为什么呀
我是这么理解的，m序列的生成多项式对应框图中的c，初始值对应图中的a，（M序列生成多项式的特点是首末两位都一定是1，及图中的c 0和c n），这种构造的特点，让a刚好比c少一位
具体可参考 m序列
