低端电流检测电路实测

低端电流检测电路实测

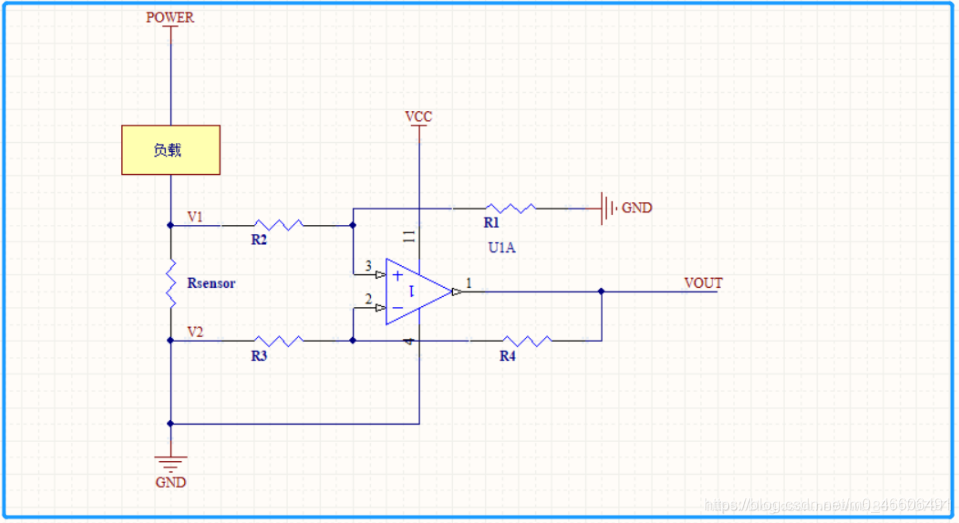

1.低端电流检测基本原理图

本例用的LM358D的两路差分运放来检测输入端的电流，基本原理图如下图所示：

低端电流检测电路的采样电阻是在负载和GND之间，通过Vout和流过采样电阻的I之间的函数关系来检测电流的大小值。

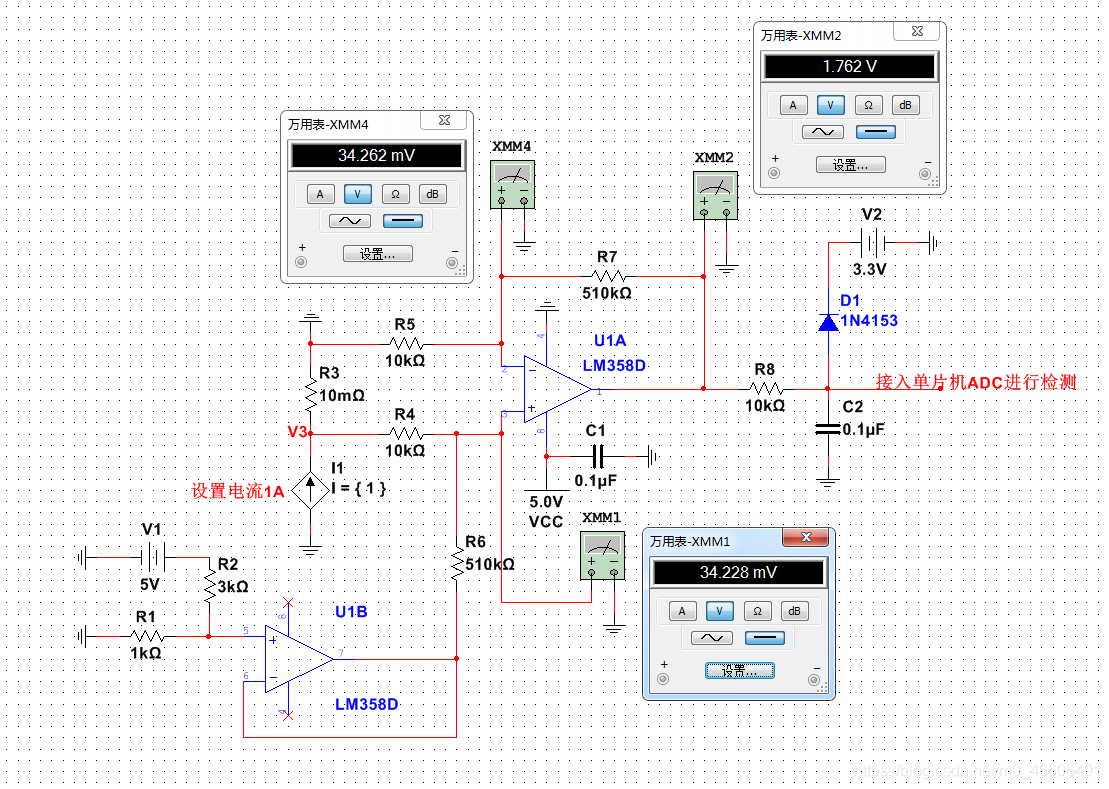

2.仿真原理图

仿真原理图是用的Multisim，结合基本原理图画出如下仿真图：

通过上图不难发现，首先看U1B的作用，可以计算出正相输入端电压V+ = V1*（R1/(R1+R2)），代入数值可以算出V+ = 1.25V，根据虚短的原理V+=V-，而且是个负反馈，所以输出电压Vout_B=V- = 1.25V。
然后再看U1A的电路原理，V3=IR3=10mV，已知Vout_B的电压1.25V，根据叠加原理，可以计算出U1A的正相输入端的电压：
V+ = Vout_B(R4/(R4+R6)) + V3*(R6/(R4+R6))，代入数值可以计算出V+的电压约是33.8mV，基本上与仿真上的XMM1电压相等。
