该博客介绍了如何使用eNSP模拟网络环境，通过配置AR系列路由器的静态路由和OSPF动态路由协议，实现全网设备间的通信。内容包括各路由器接口IP地址设置、OSPF配置、静态路由规划以及最终的互通性测试。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

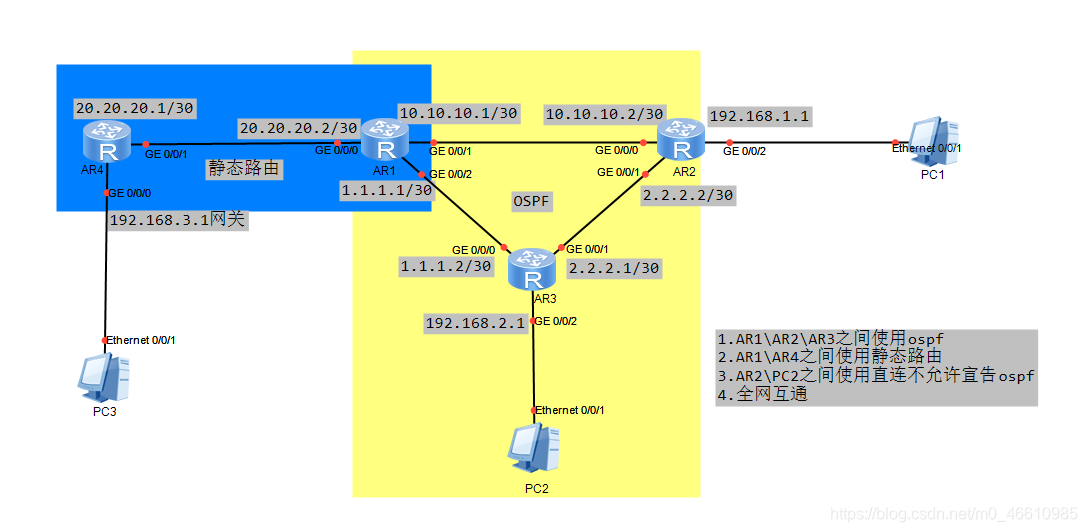

拓扑图：
在这里插入图片描述
AR1

inter g0/0/0
ip add 20.20.20.2 30
q
inter g0/0/1
ip add 10.10.10.1 30
q
inter g0/0/2
ip add 1.1.1.1 30
q
ospf 1 router-id 1.1.1.1
import-route static
import-route direct 静态直连，能学到20网段
area 0.0.0.0
network 1.1.1.0 0.0.0.3
network 10.10.10.0 0.0.0.3

ip route-static 192.168.3.0 255.255.255.0 20.20.20.1

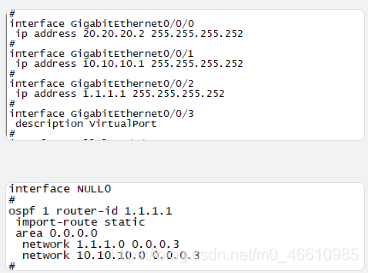

在这里插入图片描述

AR2

inter g0/0/0
ip add 10.10.10.2 30
q
inter g0/0/1
ip add 2.2.2.2 30
q
inter g0/0/2
ip add 192.168.1.1 24
q
ospf 1 router-id 2.2.2.2
import-route direct
area 0.0.0.0
network 2.2.2.0 0.0.0.3
network 10.10.10.0 0.0
