Altium Designer 2020 PCB 插入图片logo的方法

最新推荐文章于 2024-08-27 00:05:32 发布
最新推荐文章于 2024-08-27 00:05:32 发布
阅读量5.7k 收藏 34
点赞数 7
文章标签： pcb设计制作
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_46675687/article/details/106823039
版权
本文详细介绍了一种将图片转换为适用于PCB板的二值图的方法，包括使用画图板进行图片格式转换、下载及运行特定插件、以及如何在PCB板上应用生成的图像等关键步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

1.将图片转成二值图

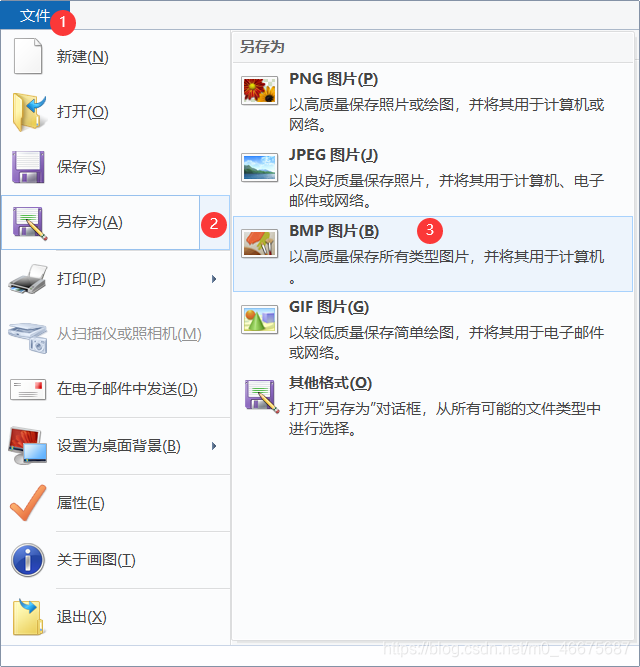

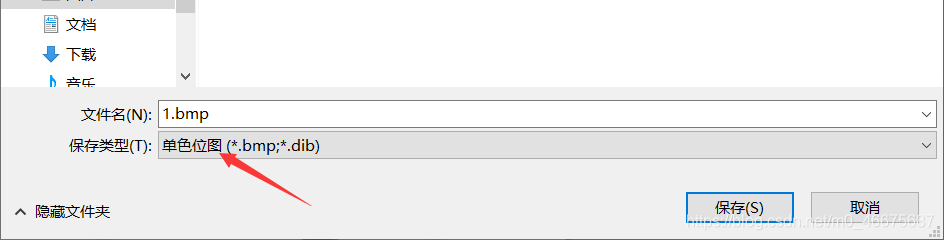

用画图板打开图片，另存为bmp格式
在这里插入图片描述在这里插入图片描述

2.下载插件

链接：百度网盘
提取码：y4l1
解压压缩包，里面有好多插件

3.运行插件

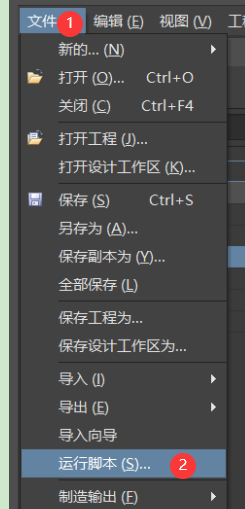

文件->运行脚本

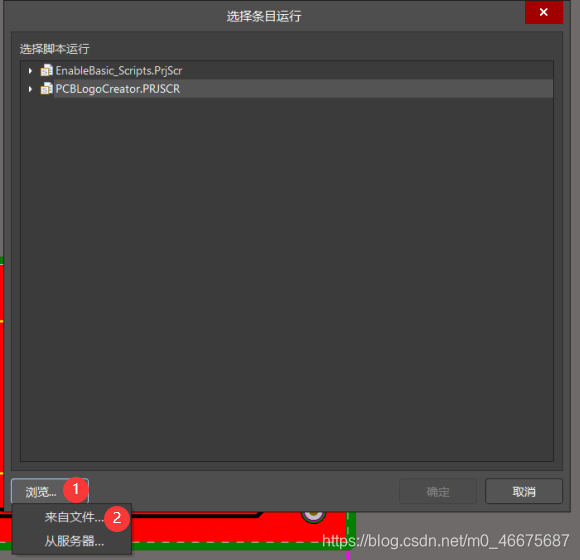

在这里插入图片描述
在这里插入图片描述

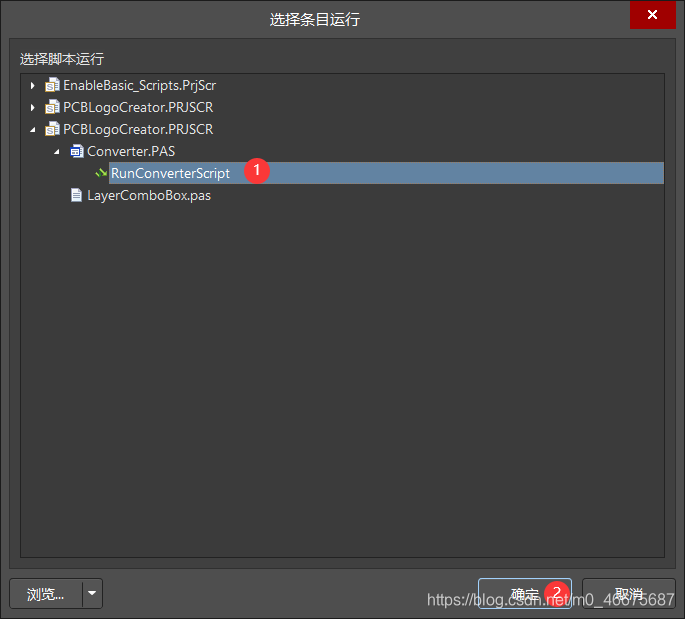

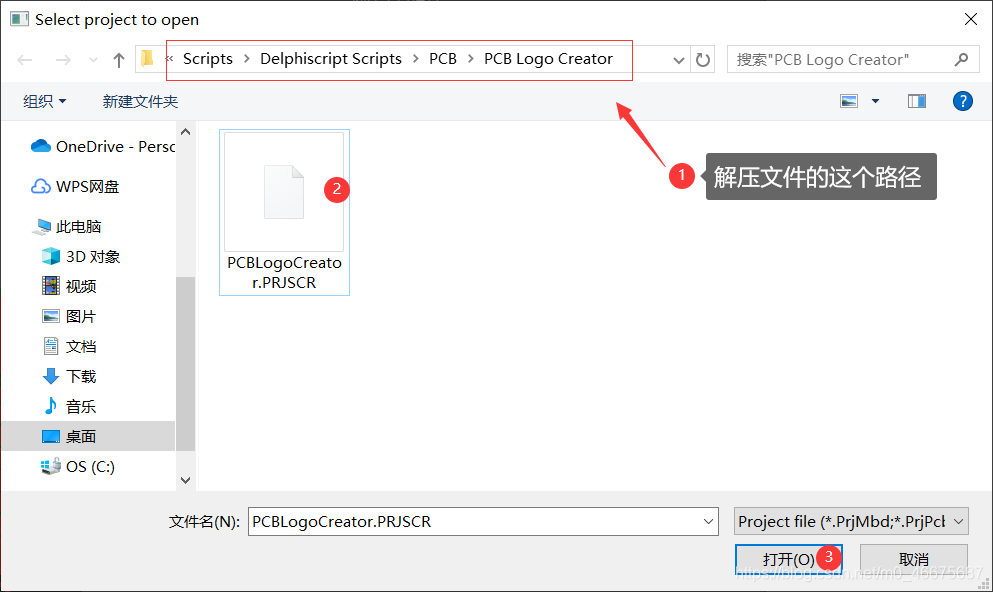

打开插件
在这里插入图片描述
在这里插入图片描述

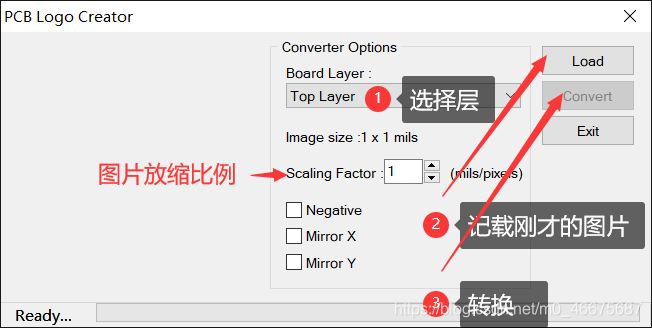

4.插件使用

在这里插入图片描述
生成图片效果
在这里插入图片描述

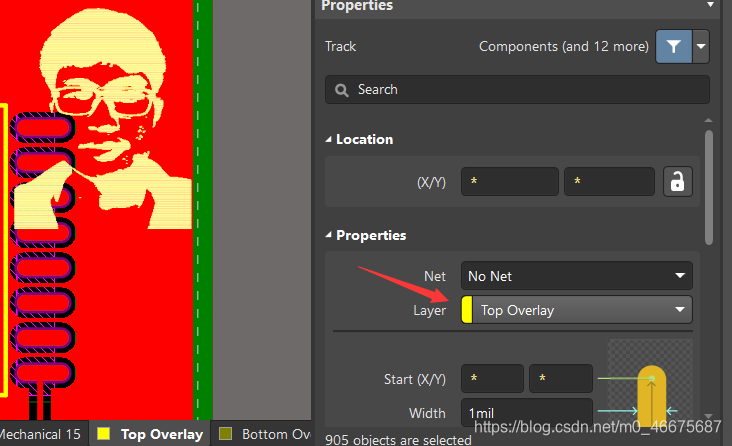

然后把生成的图像复制到PCB板上，然后把层调到丝印层
在这里插入图片描述

5.技巧

生成整体方便拖动
在这里插入图片描述

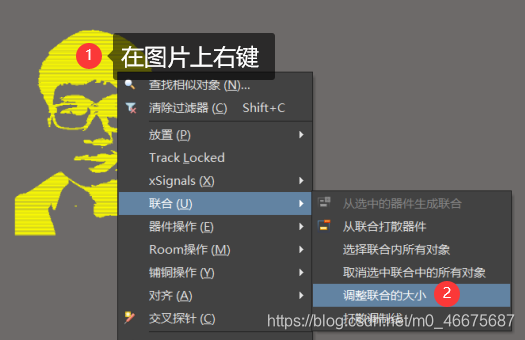

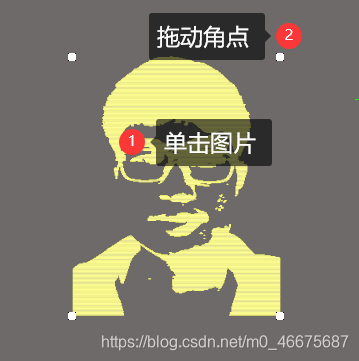

调整大小
在这里插入图片描述
在这里插入图片描述
