简化的、开关动作最小化的开绕组电机调制策略——TIE论文复现（附仿真结果）

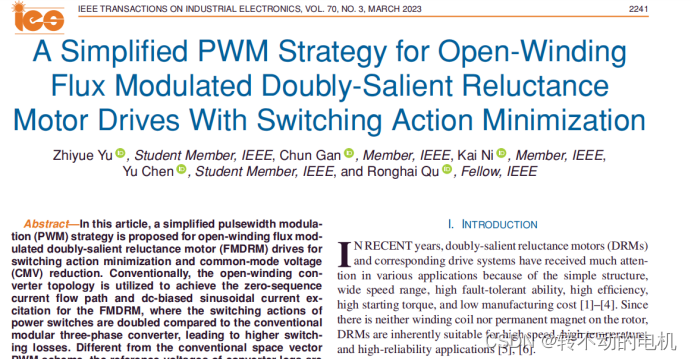

参考文献：

         文章提出了一种基于转子位置的扇区划分方法，以解决由于反电动势畸变引起的扇区不平衡问题。在奇、偶段分别研究了不同的桥臂电压箝位方法，实现了开关动作的最小化，实现了电压应力平衡和CMV的降低。采用该方案，每个切换周期的切换动作减少一半，有效地提高了FMDRM驱动器的系统效率。

         对于开绕组电机而言，这些调制方法是通用的，所以也可以运用在开绕组PMSM的零序电流抑制。

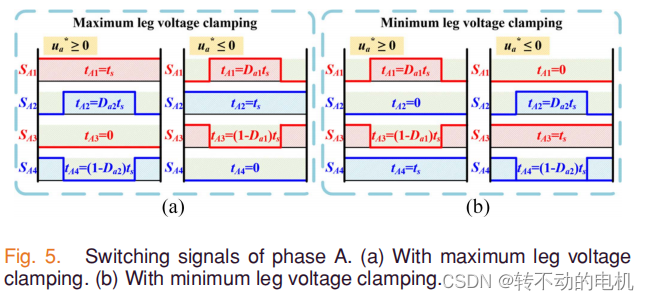

文章中的调制方式：

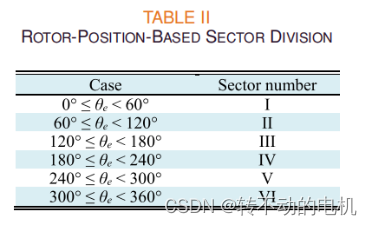

文章中的扇区划分：



传统的SVPWM与本文的PWM的开关信号的对比：

         明显可以看到本文的开关信号频率更低，这样可以减小系统的开关损耗。

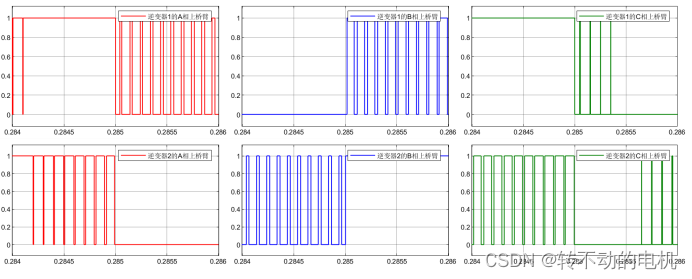

 复现的仿真中的开关波形：

        在0.284s到0.285s内，扇区为第3扇区，根据文章内容，AC相的钳位桥臂会一直打开，B相的钳位桥臂会一直关断。在0.285s到0.286s内，扇区为第4扇区，根据文章内容，AC相的钳位桥臂会一直关断，B相的钳位桥臂会一直打开。仿真波形与文章理论完全一致。

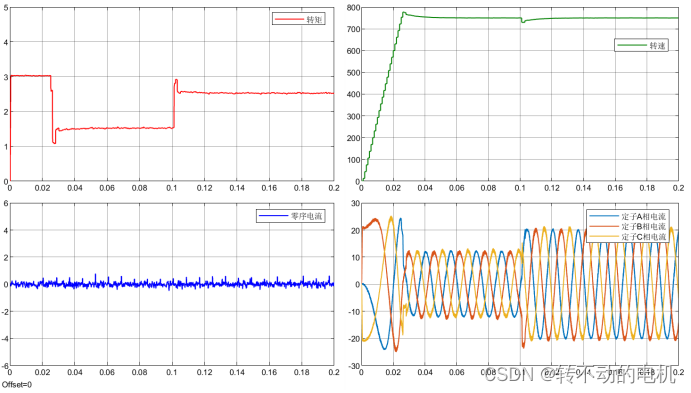

仿真结果展示：

        从仿真结果可以看到，即使开关频率降低为原来的一半，零序电流还是可以被有效抑制。
