RK809-5电源管理芯片（PMIC）主要有以下几种开机模式：

1.Normal模式
这是系统正常运行时的模式。在这种模式下，PMIC处于正常工作状态，所有电源输出（如DCDC和LDO）按照配置正常工作。此时，`pmic_sleep`引脚为低电平。


2.Sleep模式
当系统进入休眠状态时，PMIC会切换到Sleep模式以降低功耗。在这种模式下，某些电源输出可能会降低电压或关闭，具体取决于硬件设计和软件配置。AP（应用处理器）通过I2C指令将`pmic_sleep`配置为Sleep模式，然后拉高`pmic_sleep`引脚，PMIC即可进入Sleep状态。

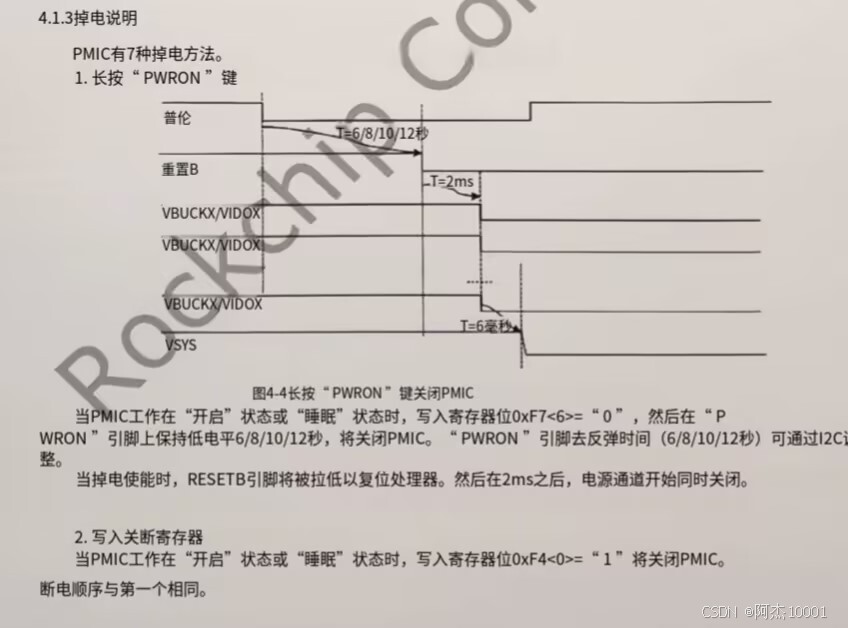

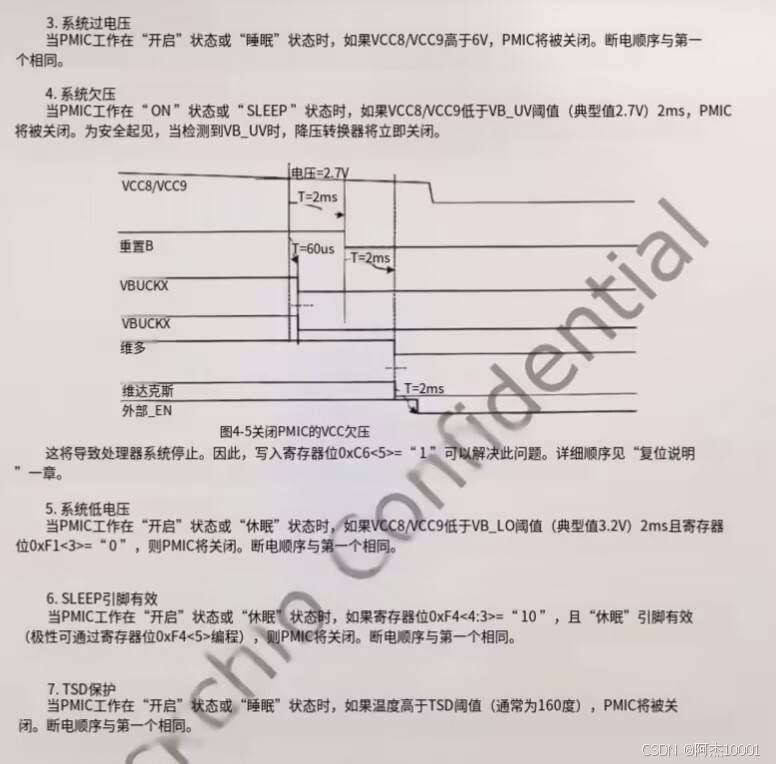

3.Shutdown模式
当系统需要关机时，PMIC进入Shutdown模式，完成整个系统的电源下电操作。AP通过I2C指令`pmic_sleep`配置为Shutdown模式，然后拉高`pmic_sleep`引脚，PMIC进入Shutdown状态。


4.DCDC工作模式
RK809-5的DCDC模块支持以下工作模式：

• PWM模式：纹波瞬态响应好，但效率较低。

• PFM模式：效率高，但负载能力较差。

• AUTO模式：动态切换PWM和PFM模式，以优化效率和负载能力。

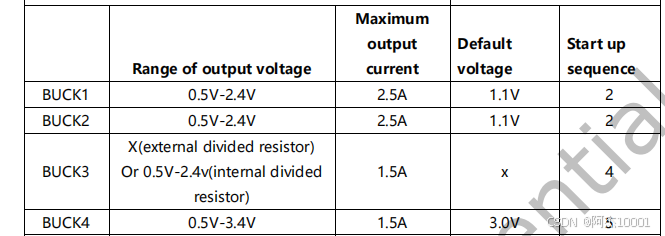

共 集成了5个同步降压（Buck）转换器。



5.LDO工作模式
LDO模块在输入输出压差较大时效率较低，但成本较低。为了提高效率，通常会将LDO的输入电压连接到DCDC的输出回路。共有9个LDO。


6.其他功能模式

• RTC功能：提供时钟计时和定时功能。

• GPIO功能：可作为普通GPIO使用。

• PWRKEY功能：检测电源按键的按下和释放。

• Codec功能：支持音频编解码。

这些模式和功能的具体配置需要通过设备树（DTS）和I2C指令进行设置。
