瑞芯微电源管理芯片PMIC--RK806中文版详解

第一章 简介
1.1概述
RK806是一种复杂的电源管理集成电路(PMIC)。RK806可以提供一个完整的电源管理解决方案，而外部组件很少。

RK806提供了10个快速负载瞬态同步降压转换器。该设备还包含6个LDO调节器，5个NMOS LDO高效调节器。上电/断电控制器是可配置的，并且可以支持任何定制的上电/断电序列（基于OTP）。

RK806集成了10个通道的降压DC-DC转换器。均采用纹波基控制，实现极快的负载瞬态响应。同时，它们都可以根据处理器的运行状态，根据处理器的要求，动态调整输出电压，从而使系统效率最大化。大多数通道的输出电压都可以通过I2C或SPI接口进行配置。所有通道的输入都具有软启动功能，大大降低了启动时的涌入电流。2.3MHz开关频率和良好的控制方法降低了外部电感和电容。

RK806集成了6个通道的LDO调节器。所有LDO调节器的输入都可以降低到2V，以实现高转换效率。同时，集成了5个通道的NMOS LDO调节器。所有LDO调节器的输出电压都可以通过I2C或SPI接口进行配置。

两个RK806可以一起工作，其中一个做主设备，另一个做从设备。通电/断电序列可以是同步的。

RK806采用QFN68 7.0 mmx7.0mm封装，pin间距为0.35mm。

1.2功能
输入范围：2.7V-5.5V
低备用电流10uA

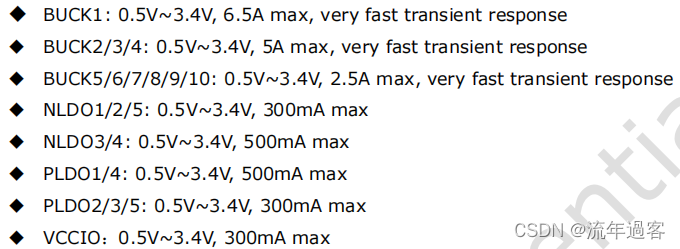

电源通道：

OTP可编程开关序列和电压
支持双PMIC合作
支持I2C和SPI两种通信模式
封装：7mmx7毫米QFN68

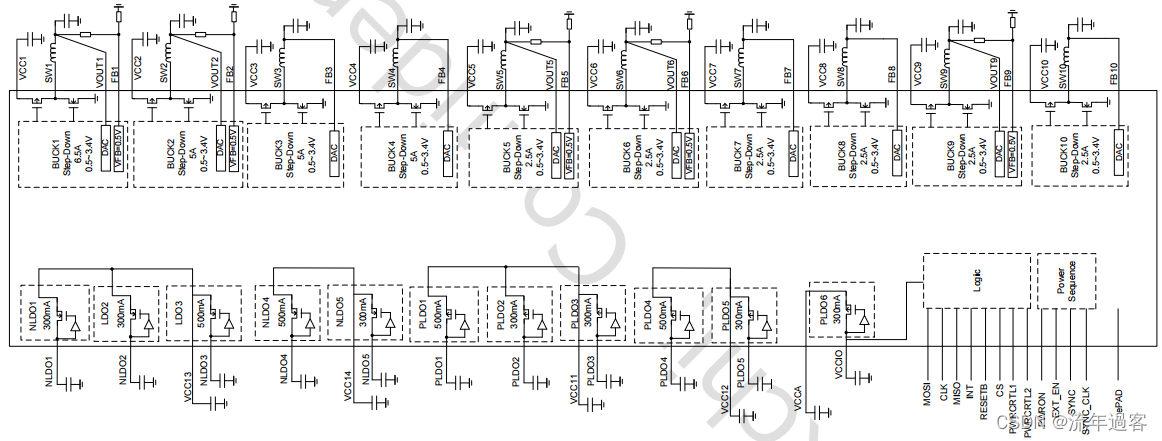

1.3框图

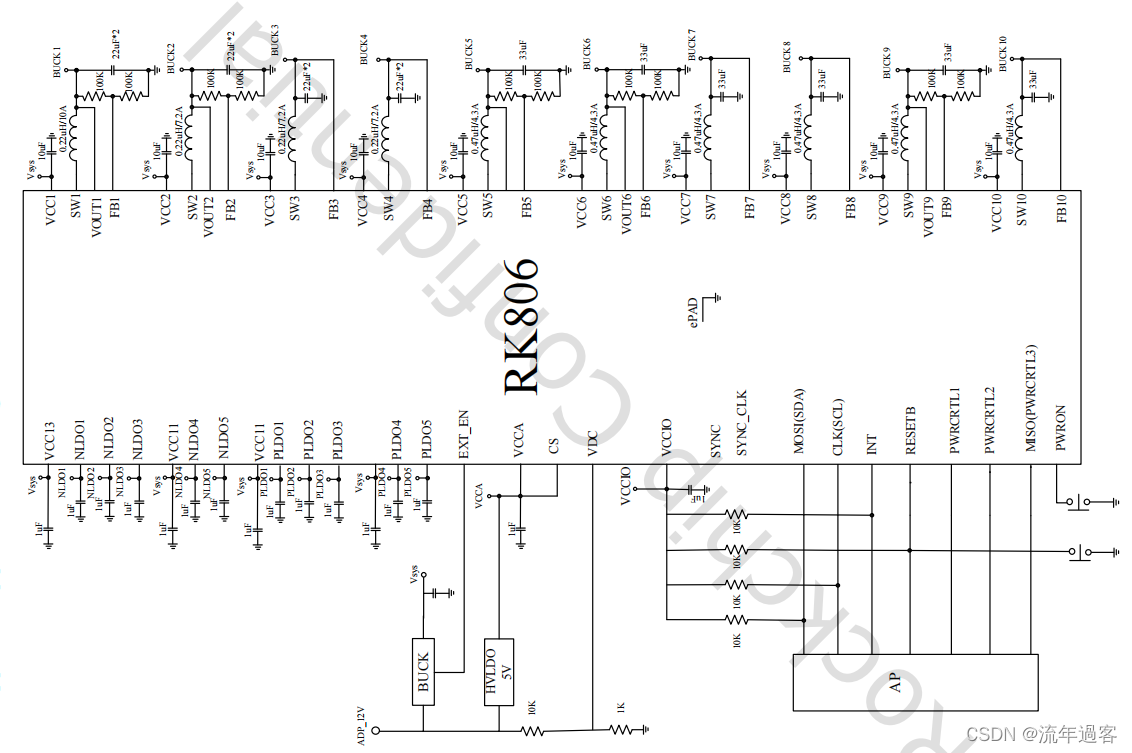

1.4典型应用框图

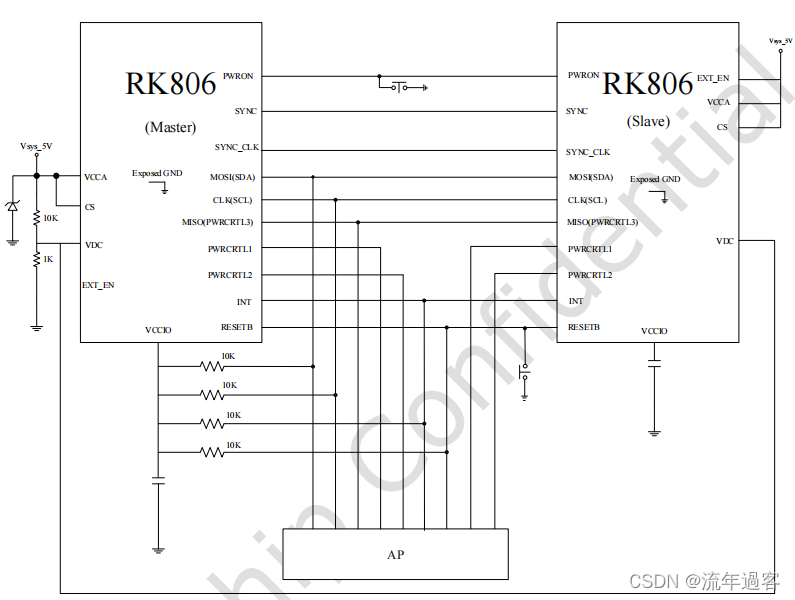

两个RK806通过I2C控制时：

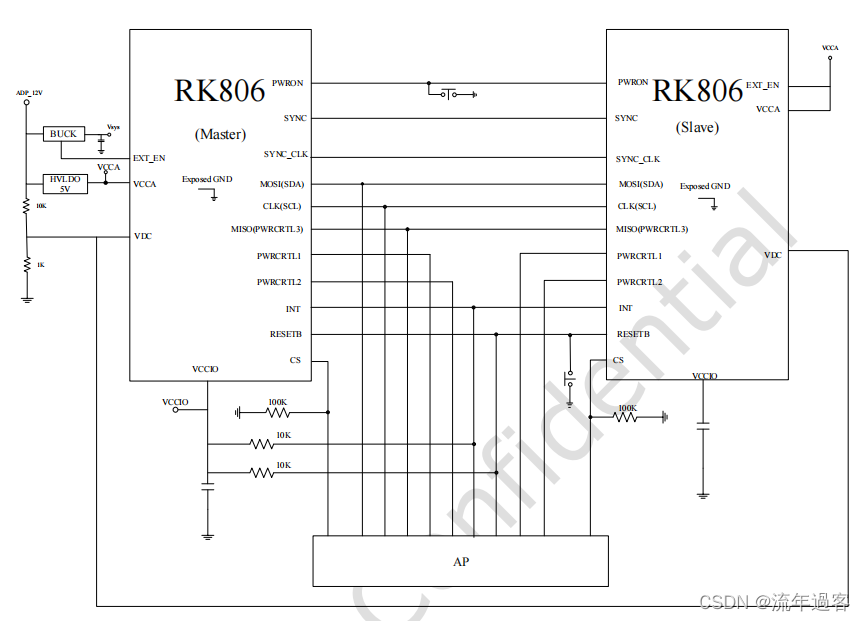

两个RK806通过SPI控制时：

第二章 封装信息

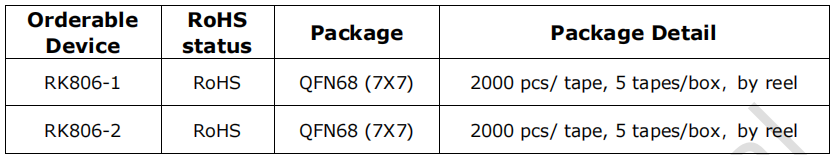

2.1订购信息

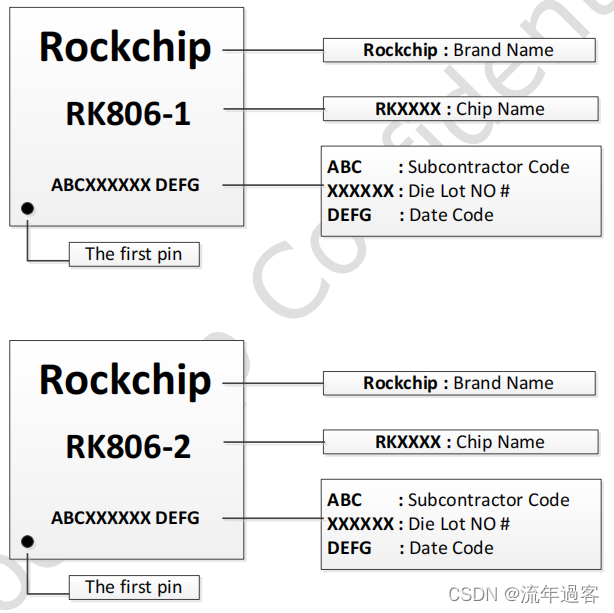

2.2顶面标记

2.3尺寸
