电力电子技术课程实验：实验二、可控整流电路及pwm逆变电路设计、制作、测试

第一部分、可控整流电路预习报告

一、知识准备

1.1、三相桥式全控整流电路的构成及其工作原理

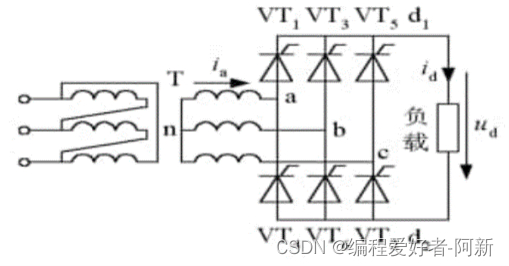

三相桥式全控整流电路如下所示

• 三相桥式全控整流电路，共阴极组和共阳极组是同时进行控制的，控制角都是α。由于三相桥式整流电路是两组三相半波电路的串联，因此整流电压为三相半波时的两倍。
• 三相全控桥的六个晶闸管触发的顺序是1-2-3-4-5-6：晶闸管VT1和VT4接a相，晶闸管VT3和VT6接b相，晶管VT5和VT2接c相。
• 晶闸管VT1、VT3、VT5组成共阴极组，而晶闸管VT4、VT6、VT2组成共阳极组。

1.2、三相桥式全控整流电路对触发电路的要求

• （1）共阴接法与共阳接法三相半波可控整流电路串联而成，取消了公共中线。

• （2）三相全控桥整流电路在任何时刻都必须有两个晶闸管同时导通，且其中一个是在共阴组，另一个必须在共阳组。

• （3）当它们能同时被触通时，才能构成负载电流导通回路。也就是说必须对共阴组与共阳组应该导通的一对晶闸管同时送出触发脉冲

二、三相桥式全控整流电路输出电压和晶闸管两端的电压波形MATLAB仿真

实验MATLAB仿真

2.1、(1)负载为R

• 电路图

三相桥式全控整流电路如下所示
