一、中断行为过程：

1、主程序运行中；
2、发起中断；
3、中断／异常的响应序列 ；
4、执行中断服务例程；
5、异常返回；
6、返回主程序运行中；

二、触发中断的方法：

1、外部中断输入。
2.、设置NVIC的悬起寄存器中设置相关的位。

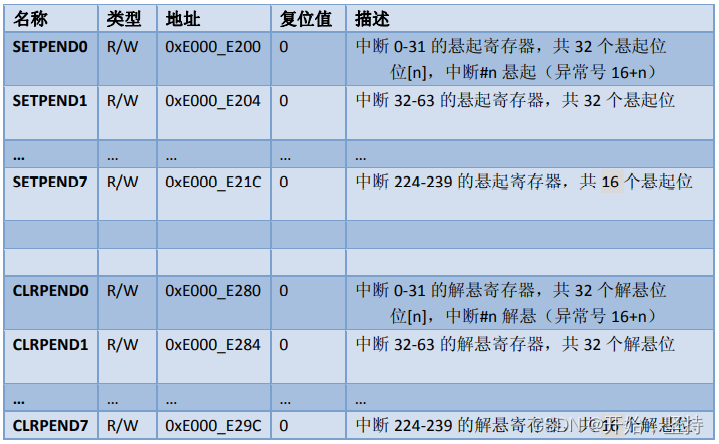

如果中断发生时，正在处理同级或高优先级异常，或者被掩蔽，则中断不能立即得到响应。此时中断被悬起。中断的悬起状态可以通过“中断设置悬起寄存器(SETPEND)”和“中断悬起清除寄存器(CLRPEND)”来读取，还可以写它们来手工悬起中断。
CM3 中可以有 240 对悬起位／解悬位，每个中断拥有一对。这 240 个对子分布在 8 对 32 位寄存器中（最后一对没有用完）。欲悬起一个中断，你需要写 1 到对应 SETENA 的位中；欲解悬一个中断，你需要写 1 到对应的 CLRENA 位中；如果往它们中写 0，不会有任何效果。

3、使用NVIC的软件触发中断寄存器（STIR）。

三、中断／异常的响应序列

当CM3开始响应一个中断时，硬件就会自动执行入栈、取向量和更新寄存器操作。

入栈：

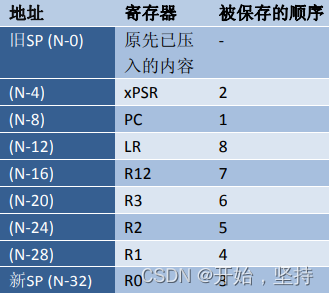

响应异常的第一个行动，就是自动保存现场：依次把xPSR, PC, LR, R12以及R3‐R0由硬件自动压入适当的堆栈中：如果当响应异常时，当前的代码正在使用PSP，则压入PSP，即使用线程堆栈；否则压入MSP，使用主堆栈。

取向量：

当数据总线（系统总线）正在为入栈操作而忙得团团转时，指令总线（I‐Code总线）同时从向量表中找出正确的异常向量，然后在服务程序的入口处预取指。

更新寄存器：

在入栈和取向量的工作都完毕之后，执行服务例程之前，还要更新一系列的寄存器：
SP：若主程序中用的是PSP，SP则切换为MSP。在LR寄存器的bit2会记录主程序用的是MSP还是PSP（在reset复位后默认使用MSP）。

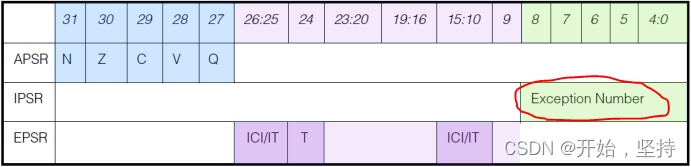

PSR：IPSR位段（地处PSR的最低部分）会被更新为新响应的异常编号。

PC：在向量取出完毕后，PC将指向服务例程的入口地址。
LR：LR的用法将被重新解释，其值也被更新成一种特殊的值，称为“EXC_RETURN”，并且在异常返回时使用。EXC_RETURN的二进制值除了最低4位外全为1，而其最低4位则有另外的含义。

中断／异常的响应序列执行完成后，就会开始执行中断服务例程第一句代码。

四、异常返回

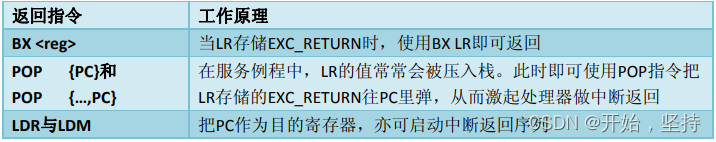

在CM3中，是通过把EXC_RETURN往PC里写来识别返回动作的。因此，可以使用如下的三种常规返回指令：

在启动了中断返回序列后，下述的处理就将进行：

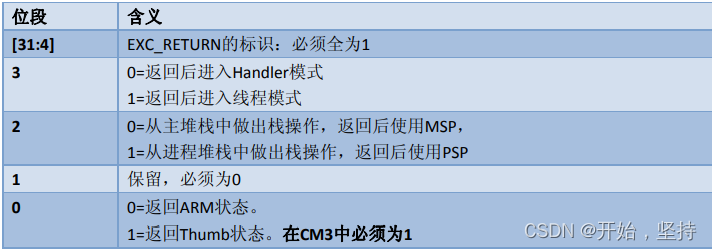

1. 根据LR寄存器EXC_RETURN位段的值，来确认返回后的状态：在CM3中bit0必须为1；如果bit2=0返回后使用MSP，如果bit2=1返回后使用PSP，这个位可以在中断服务程序中修改；如果bit3=1表示此中断抢占了另一个中断，如果bit3=0表示此中断在主程序执行过程中产生。


2. 出栈：先前压入栈中的寄存器在这里恢复，内部的出栈顺序与入栈时的相对应。

3. 更新NVIC寄存器：伴随着异常的返回，它的活动位也被硬件清除。对于外部中断，倘若中断输入再次被置为有效，悬起位也将再次置位，新一次的中断响应序列也可随之再次开始。

本文参考：《CM3权威指南》
