QPainter绘图基本使用

简述

QT中与绘图相关的类主要有QPainter和QPaintDevice
QPainter：绘制器，用来执行绘图的操作，如绘制线、圆、矩形… 可以类比成在黑板上使用的工具集合，比如尺子、圆规、粉笔…
QPaintDevice：绘图设备，是一个抽象出来的绘图设备，实例化有QWidget、Qimage… 可以类比于一块黑板，可以在画圆，直线、矩形、写字…

使用

1、继承QWidget，重写paintEvent方法。
2、在paintEvent函数中创建一个QPainter对象，并将该类指定为父对象。
3、设置我们需要的参数，比如Pen(笔)、Brush(画刷)…
4、调用对应的方法去绘制图形，如drawLine(画直线)、drawEllipse(画椭圆)…
接下来绘制一根直线来看看效果，demo如下

#include <QApplication>
#include <QPainter>
#include <QPen>
#include <QWidget>

class myPaint : public QWidget
{
protected:
    void paintEvent(QPaintEvent * event) override
    {
        QPainter painter(this);
        QPen pen;
        pen.setColor(QColor(Qt::blue));//设置笔颜色
        pen.setWidth(4);//设置笔宽度
        painter.setPen(pen);//设置为要绘制的笔
        painter.drawLine(QPoint(0, 0), QPoint(100, 100));//画线
    }
};

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);

    myPaint window;
    window.resize(200, 200);
    window.show();

    return a.exec();
}

效果图如下

我们绘制的是一个起点(0, 0), 终点(100, 100)的蓝色直线如图所示，由此我们也可以知道QT中的默认坐标系是红色箭头标示。

qt中调用update()，或者拉动窗口大小都会触发这个重绘事件。

常用方法介绍

• drawLine（绘制线段）

函数	描述
drawLine(const QLineF &)	根据QLineF对象值绘制一条直线
drawLine(const QLine &)	根据QLine对象值绘制一条直线
drawLine(int , int , int , int )	显示给定两个点坐标绘制一条直线
drawLine(const QPoint &, const QPoint &)	给定两个QPoint点信息绘制一条直线
drawLine(const QPointF &, const QPointF &)	给定两个QPointF点信息绘制一条直线
…	…
drawLines(const QPointF *, int )	给定多个点并指定直线条数绘制多条直线
drawLines(const QVector &)	根据QLineF直线集合绘制多条直线
drawLines(const QVector &)	根据QLine直线集合绘制多条直线

点信息QPoint和QPointF，直线信息QLine和QLineF，其中带F的是精度更高的浮点型版本，没带F的只支持整形。QLine和QLineF中支持设置线段角度以及获取角度等信息，具体的使用可以查看帮助文档。

• drawRect（绘制矩形）
• drawRects（绘制多矩形）
• drawEllipse（绘制椭圆）
• drawArc（绘制弧）
• drawChord（绘制弦）
• drawPie（绘制扇形）
• drawRoundedRect（绘制带倒角矩形）
• drawPoint（绘制点）
• drawPoints（绘制多个点）
• drawConvexPloygon（绘制凸多边形）
• drawPolyline（绘制多段线）
• drawPolygon（绘制多边形）
• drawText（绘制文本）

如需使用以上这些图形，绘制接口具体参数参考助手使用，使用大致一致，这里就不一一列举了。

• drawPath（使用当前笔绘制轮廓，使用当前笔刷绘制填充，绘制给定的画家路径。）
  void QPainter::drawPath(const QPainterPath &path);

QPainterPath类为绘制操作提供了一个容器，允许构造和重用图形形状。画家路径是由许多图形构建块(如矩形、椭圆、直线和曲线)组成的对象。构建块可以在封闭的子路径中连接，例如作为一个矩形或椭圆。闭合路径有相同的起点和终点。或者它们可以独立地作为未封闭的子路径存在，比如直线和曲线。与正常的绘图操作相比，画家路径的主要优势在于，复杂的形状只需要创建一次;然后可以只调用QPainter::drawPath()函数多次绘制。

这里我们写个例子看看具体的使用

#include <QApplication>
#include <QPainter>
#include <QPen>
#include <QWidget>

class myPaint : public QWidget
{
protected:
    void paintEvent(QPaintEvent * event) override
    {
        QPainter painter(this);
        QPainterPath ph;
        QBrush bs(QColor(255, 255, 0));//画刷颜色
        painter.setBrush(bs);//设置画刷
        ph.moveTo(20, 20);//移动当前点
        ph.lineTo(120, 20);//创建从当前点到（120， 20）的线段
        //ph.moveTo(120, 20);//移动当前点
        ph.lineTo(100, 100);//创建从当前点到（100， 100）的线段
        ph.closeSubpath();//关闭绘制路线
        painter.drawPath(ph);
    }
};

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);

    myPaint window;
    window.resize(200, 200);
    window.show();

    return a.exec();
}

运行看看效果

这样我们构成的是一个封闭的区域，所以画刷能够将其区域显示出来，我们将ph.moveTo(120, 20);取消注释，再看看效果

这里实际上是两个线段，并不构成一个区域，所以前后并未进行连接，画刷也没有进行绘制。

例程

这里仿QT自带例程analogclock写了一个时钟，加深一下对QPainter的使用。

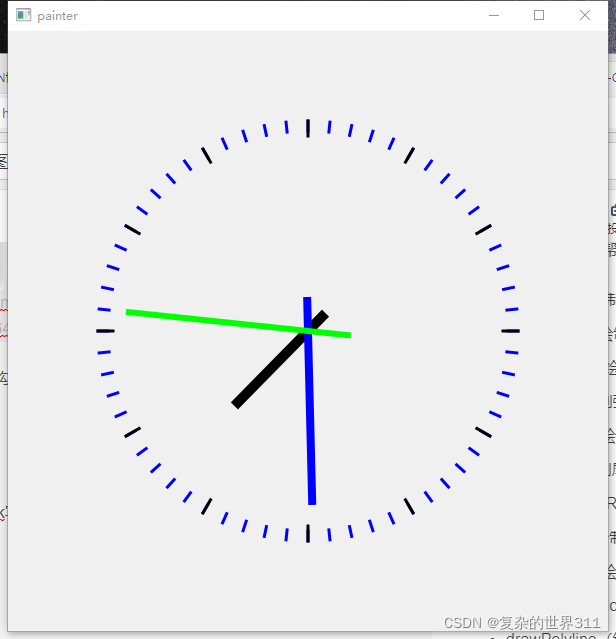

先看一下效果

这里为了简略没有标明数值，也没有使用像例程中添加不规则形状，都是采用画线的方式来实现的。
实现代码如下：

#include <QApplication>
#include <QPainter>
#include <QPen>
#include <QRect>
#include <QColor>
#include <QTimer>
#include <QTime>
#include <QDebug>

class myClock : public QWidget
{
public:
    myClock(QWidget *parent = nullptr):QWidget(parent)
    {
        timer = new QTimer;
        timer->setInterval(1000);
        connect(timer, &QTimer::timeout, this, [=](){update();});
        timer->start();
    }

public:
    void paintEvent(QPaintEvent * event) override
    {
        QTime currentTime = QTime::currentTime();
        QPainter painter(this);
        QPen pen;
        pen.setWidth(3);
        pen.setColor(QColor(Qt::blue));
        painter.setPen(pen);
        //设置渲染，抗齿距
        painter.setRenderHint(QPainter::Antialiasing);
        //移动坐标轴，让原点处于窗口中心位置
        painter.translate(size().width()/2, size().height()/2);
        painter.drawPoint(0, 0);
        //绘制小刻度
        for(int ii = 0; ii < 60; ii++)
        {
            painter.rotate(6);//顺时针旋转6°
            painter.drawLine(size().width()/3, 0, size().width()/3 + 10, 0);
        }
        //绘制大刻度
        pen.setColor(QColor(Qt::black));
        painter.setPen(pen);
        for(int ii = 0; ii < 12; ii++)
        {
            painter.rotate(30);//顺时针旋转30°
            painter.drawLine(size().width()/3 - 5, 0, size().width()/3 + 10, 0);
        }
        //绘制时针
        painter.save();
        pen.setColor(QColor(Qt::black));
        pen.setWidth(10);
        painter.setPen(pen);
        //计算时针需要转动的角度
        painter.rotate(((currentTime.hour()%12) * 30 + ((double)currentTime.minute()/60 * 30) + (((double)currentTime.second()/(60*12)) * 6) - 90));
        painter.drawLine(-size().width()/30, 0, size().width()/6, 0);
        painter.restore();
        //绘制分针
        painter.save();
        pen.setColor(QColor(Qt::blue));
        pen.setWidth(8);
        painter.setPen(pen);
        //计算分针需要转动的角度
        painter.rotate((currentTime.minute() * 6 + ((double)currentTime.second()/60 * 6) - 90));
        painter.drawLine(-size().width()/20, 0, size().width()/3-30, 0);
        painter.restore();
        //绘制秒针
        painter.save();
        pen.setColor(QColor(Qt::green));
        pen.setWidth(6);
        painter.setPen(pen);
        //计算秒针需要转动的角度
        painter.rotate(currentTime.second() * 6 - 90);
        painter.drawLine(-size().width()/15, 0, size().width()/3-20, 0);
        painter.restore();
    }
private:
    QTimer *timer;
};

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);

    myClock window;
    window.resize(600, 600);
    window.show();

    return a.exec();
}

定时器每隔一秒钟调用update()进行根据获取的系统时间进行界面重绘，主要需要理解QPainter坐标系以及绘制图形位置的计算。
