AD简介

  • ADC（Analog-Digital Converter）模拟-数字转换器。

  • ADC可以将引脚上连续变化的模拟电压转换为内存中存储的数字变量，建立模拟电路到数字电路的桥梁。

  • 12位逐次逼近型ADC，1us转换时间。

  • 输入电压范围：0~3.3V，转换结果范围：0~4095

  • 18个输入通道，可测量16个外部和2个内部信号源。

  • 规则组和注入组两个转换单元。

  • 模拟看门狗自动监测输入电压范围。

  • STM32F103C8T6 ADC资源：ADC1、ADC2，10个外部输入通道。

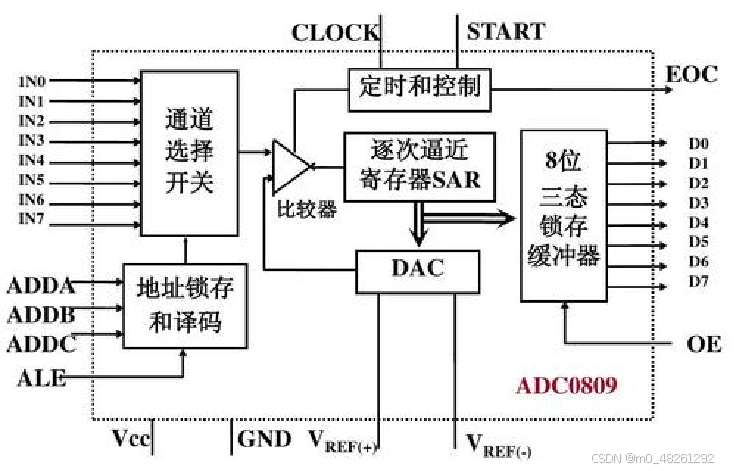

  • 逐次逼近型ADC：

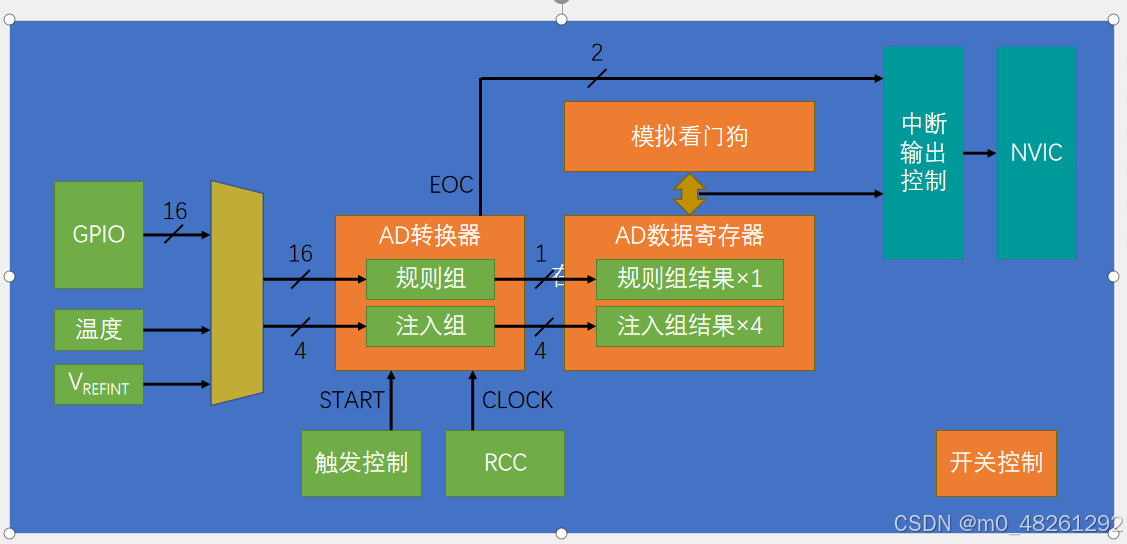

  • ADC基本结构：

  • 输入通道：

  • 通道ADC1ADC2ADC3
    通道0PA0PA0PA0
    通道1PA1PA1PA1
    通道2PA2PA2PA2
    通道3PA3PA3PA3
    通道4PA4PA4PF6
    通道5PA5PA5PF7
    通道6PA6PA6PF8
    通道7PA7PA7PF9
    通道8PB0PB0PF10
    通道9PB1PB1
    通道10PC0PC0PC0
    通道11PC1PC1PC1
    通道12PC2PC2PC2
    通道13PC3PC3PC3
    通道14PC4PC4
    通道15PC5PC5
    通道16温度传感器
    通道17内部参考电压

  • 转换模式：看PPT，图片太多了。

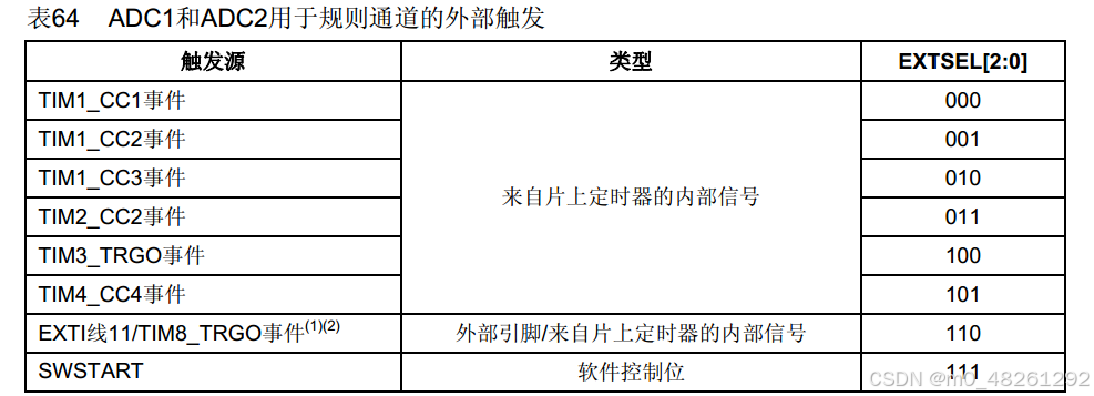

  • 触发控制：

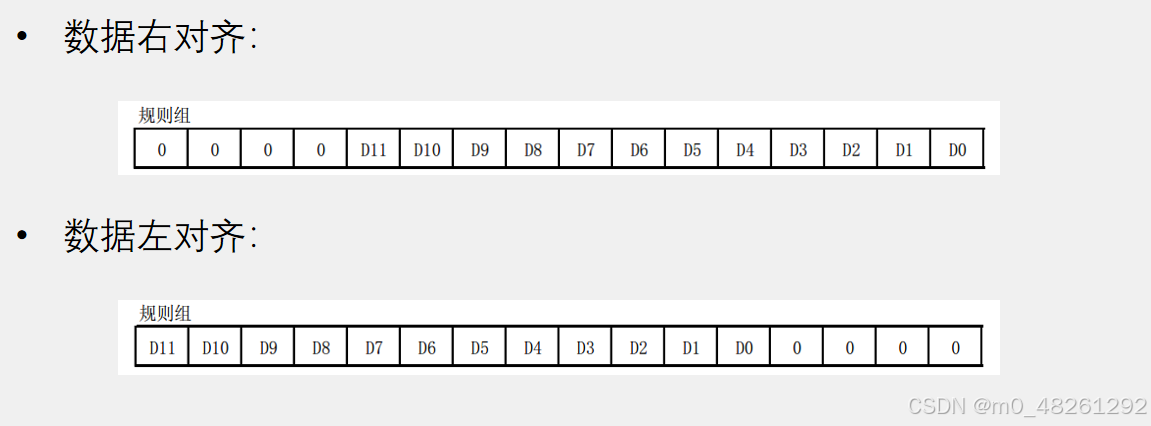

  • 数据对齐（一般右对齐）：

  • 转换时间：

    1. AD转换的步骤：采样，保持，量化，编码。

    2. STM32 ADC的总转换时间为： TCONV = 采样时间 + 12.5个ADC周期

    3. 例如：当ADCCLK=14MHz，采样时间为1.5个ADC周期 TCONV = 1.5 + 12.5 = 14个ADC周期 = 1μs。

  • 校准：

    1. ADC有一个内置自校准模式。校准可大幅减小因内部电容器组的变化而造成的准精度误差。校准期间，在每个电容器上都会计算出一个误差修正码(数字值)，这个码用于消除在随后的转换中每个电容器上产生的误差。

    2. 建议在每次上电后执行一次校准。

    3. 启动校准前， ADC必须处于关电状态超过至少两个ADC时钟周期。

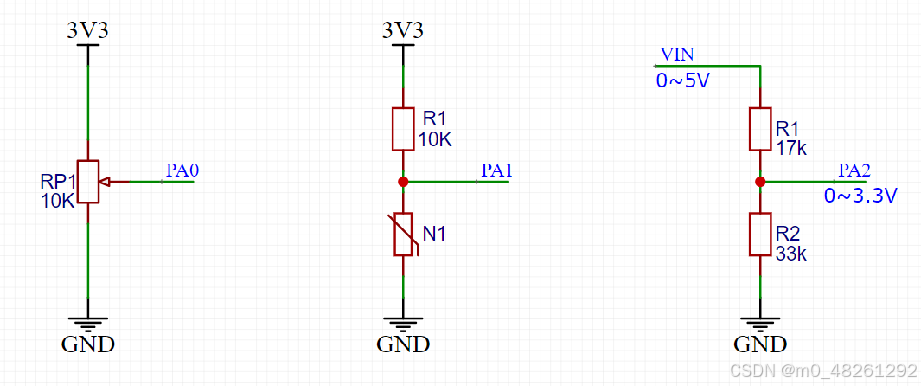

  • 硬件电路：

  • code show：

    //单通道
-------------------AD.c-----------------------------------------------------------------------
#include "stm32f10x.h"                  // Device header
​
void AD_Init(void)
{
    //第一步，开启RCC时钟，AD和GPIO的
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
    //ADCCLK配置。72MHz / 6 = 12MHz
    RCC_ADCCLKConfig(RCC_PCLK2_Div6);
    //第二步，配置GPIO，配置为模拟输入模式
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
    //第三步，配置多路开关 , 输入通道(这里选择了0，如果需要多个复制即可)。
    ADC_RegularChannelConfig(ADC1,ADC_Channel_0,1,ADC_SampleTime_55Cycles5);

    //第四步，配置ADC转换器
    ADC_InitTypeDef ADC_InitStructure;
    ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; //使用右对齐
    ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
    ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;
    ADC_InitStructure.ADC_ScanConvMode = DISABLE;
    ADC_InitStructure.ADC_NbrOfChannel = 1;

    ADC_Init(ADC1,&ADC_InitStructure);


    //第五步，开关控制，开启ADC，ADC_Cmd函数,最好在校准一下
    ADC_Cmd(ADC1 , ENABLE);
    //校准
    ADC_ResetCalibration(ADC1);
    while(ADC_GetResetCalibrationStatus(ADC1) == SET);
    ADC_StartCalibration(ADC1);
    while(ADC_GetCalibrationStatus(ADC1) == SET);

}
​
uint16_t AD_GetValue(void)
{
    ADC_SoftwareStartConvCmd(ADC1 , ENABLE);
    while(ADC_GetFlagStatus(ADC1 , ADC_FLAG_EOC) == RESET);
    return ADC_GetConversionValue(ADC1);
}

-------------------AD.h-----------------------------------------------------------------------
#ifndef _AD_H
#define _AD_H
​
void AD_Init(void);
uint16_t AD_GetValue(void);
​
#endif
-------------------main.c---------------------------------------------------------------------
#include "stm32f10x.h"
#include "OLED.h"
#include "AD.h"
#include "Delay.h"
​
uint16_t ADValue;
float Volatge;
int main(void)
{
    OLED_Init();
    AD_Init();
    OLED_ShowString(1,1,"ADValue:");
    OLED_ShowString(2,1,"Volatge:0.00");

    while(1)
    {
        ADValue = AD_GetValue();
        Volatge = (float)ADValue /4095 * 3.3;
        OLED_ShowNum(1,9,ADValue,4);
        OLED_ShowNum(2,9,Volatge,1);
        OLED_ShowNum(2,11,(uint16_t)(Volatge * 100)%100,2);
        Delay_ms(100);
    }
}


  • code show：

    -------------------AD.c-----------------------------------------------------------------------
//多通道
#include "stm32f10x.h"                  // Device header
​
void AD_Init(void)
{
    //第一步，开启RCC时钟，AD和GPIO的
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
    //ADCCLK配置。72MHz / 6 = 12MHz
    RCC_ADCCLKConfig(RCC_PCLK2_Div6);
    //第二步，配置GPIO，配置为模拟输入模式
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
    //第三步，配置多路开关 , 输入通道(这里选择了0，如果需要多个复制即可)。

    //第四步，配置ADC转换器
    ADC_InitTypeDef ADC_InitStructure;
    ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; //使用右对齐
    ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
    ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;
    ADC_InitStructure.ADC_ScanConvMode = DISABLE;
    ADC_InitStructure.ADC_NbrOfChannel = 1;

    ADC_Init(ADC1,&ADC_InitStructure);


    //第五步，开关控制，开启ADC，ADC_Cmd函数,最好在校准一下
    ADC_Cmd(ADC1 , ENABLE);
    //校准
    ADC_ResetCalibration(ADC1);
    while(ADC_GetResetCalibrationStatus(ADC1) == SET);
    ADC_StartCalibration(ADC1);
    while(ADC_GetCalibrationStatus(ADC1) == SET);

}
​
uint16_t AD_GetValue(uint8_t ADC_Channel)
{
    ADC_RegularChannelConfig(ADC1,ADC_Channel,1,ADC_SampleTime_55Cycles5);
    ADC_SoftwareStartConvCmd(ADC1 , ENABLE);
    while(ADC_GetFlagStatus(ADC1 , ADC_FLAG_EOC) == RESET);
    return ADC_GetConversionValue(ADC1);
}
​
-------------------AD.h-----------------------------------------------------------------------
#ifndef _AD_H
#define _AD_H
​
void AD_Init(void);
uint16_t AD_GetValue(uint8_t ADC_Channel);
​
#endif
-------------------main.c---------------------------------------------------------------------
#include "stm32f10x.h"
#include "OLED.h"
#include "AD.h"
#include "Delay.h"
​
uint16_t AD0,AD1,AD2,AD3;
​
int main(void)
{
    OLED_Init();
    AD_Init();
    OLED_ShowString(1,1,"AD0:");
    OLED_ShowString(2,1,"AD1:");
    OLED_ShowString(3,1,"AD2:");
    OLED_ShowString(4,1,"AD3:");

    while(1)
    {
        AD0 = AD_GetValue(ADC_Channel_0);
        AD1 = AD_GetValue(ADC_Channel_1);
        AD2 = AD_GetValue(ADC_Channel_2);
        AD3 = AD_GetValue(ADC_Channel_3);

        OLED_ShowNum(1, 5, AD0, 4);
        OLED_ShowNum(2, 5, AD1, 4);
        OLED_ShowNum(3, 5, AD2, 4);
        OLED_ShowNum(4, 5, AD3, 4);
        Delay_ms(100);
    }
}
