最近看了很多的博客，感觉写的不是很全，对于新手小白来说也不是很友好，所以结合自己在实际实现过程中遇到的坑，做一个总结。

首先我是利用查找表做的DDS，在Quartus II中查找表采用的时mif文件，一下是生成mif文件的代码

clear all;
format long g ;  %增加显示精度
N = 2^14;
t = [0:1/N:(N-1)/N];       % 时间点
y = 2^8*sin(2*pi*t) + 2^8; % 正弦波加偏移
y = round(y);              % 对正弦波数据进行四舍五入
plot(y);                   % 绘制波形
y1 = min(y);
y2 = max(y);

% 创建mif文件
fild = fopen('sin_wave_16384x10.mif', 'wt');
fprintf(fild, 'WIDTH=10;\n');          % 数据位宽为10
fprintf(fild, 'DEPTH=16384;\n');        % 存储深度为2048
fprintf(fild, 'ADDRESS_RADIX=UNS;\n'); % 地址的基数为10进制
fprintf(fild, 'DATA_RADIX=UNS;\n');    % 数据的基数为10进制
fprintf(fild, 'CONTENT\nBEGIN\n');

% 写入数据，将数据转换为10进制表示
for i = 1:N
    decValue = y(i);                   % 直接使用10进制值
    fprintf(fild, '\t%d : %d;\n', i-1, decValue); % 写入文件
end
fprintf(fild, 'END;\n');
fclose(fild);

在生成mif文件后，在Quartus II中将文件加载进去生成ROM表，例化ROM的代码如下

module l_fir (
input   sys_clk,
input  sys_rst_n,
output  [29:0] fir_out
);

parameter   k1 =9'd384,k2=9'd128 ;

reg  [14:0]    fre1,fre2;
wire  [9:0]  dds1,dds2,dds;
wire  [10:0]  dds3;
wire  clk_100,clk_10;
assign  dds3=dds1+dds2;
assign   dds=dds3[10:1];


always @(posedge  clk_100  or negedge sys_rst_n)
begin
if(sys_rst_n==1'd0)
fre1<=15'd0;
else
fre1<=fre1+k1;
end


always @(posedge  clk_100  or negedge sys_rst_n)
begin
if(sys_rst_n==1'd0)
fre2<=15'd0;
else
fre2<=fre2+k2;
end




ROM_IP	ROM_IP_inst1 (
	.address (fre1[14:1]),
	.clock (clk_100),
	.q (dds1)
	);


ROM_IP	ROM_IP_inst2 (
	.address ( fre2[14:1] ),
	.clock (clk_100),
	.q (dds2)
	);

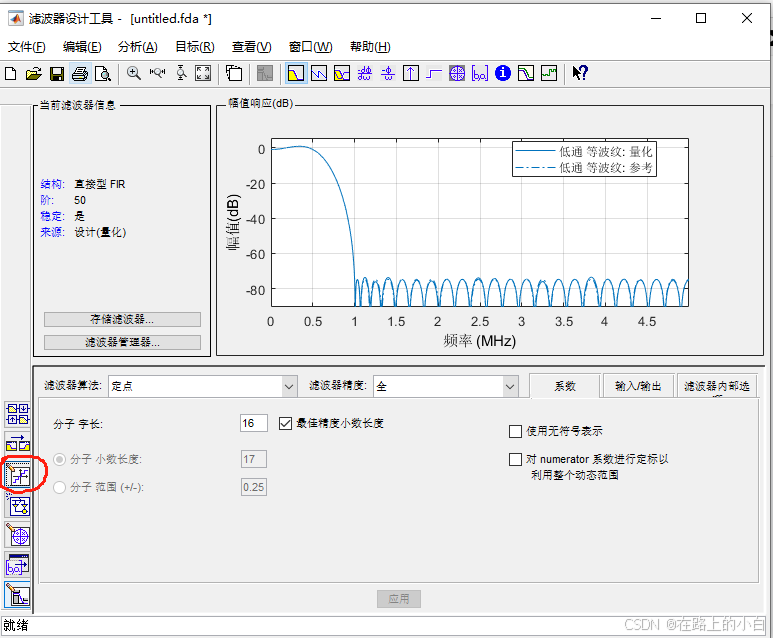

j接下来使用matlab中fdatool命令调用滤波器设计工具，打开工具后，首先点滴我圈点的地方，这里一般选取定点

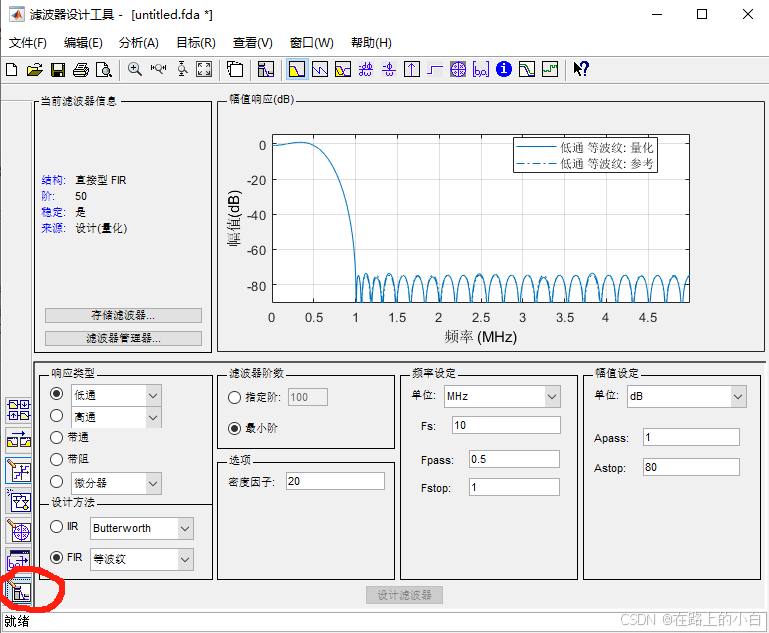

然后点击下图进行参数设置

这里的Fs一定要与例化FIR IP时候的时钟保持一直，否则无法完成滤波。设计好后点击文件-导出将数据导出，存在txt文件中，可以直接在matlab的命令行窗口中输入以下命令

a=Num
fid=fopen('D:\Q_V\fir_tst\doc\fi1r.txt','w');
fprintf(fid,'%8d\r\n',a);
fclose(fid);

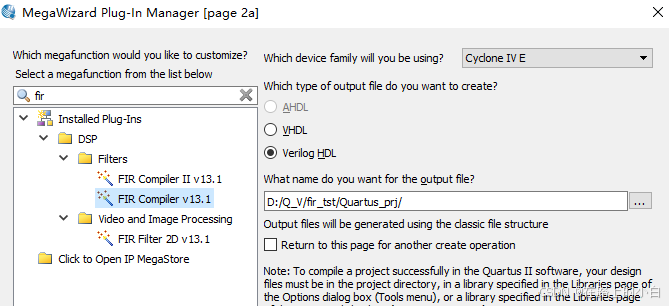

然后打开Quartus II软件，点击IP核，这里建议不要把FIR IP单独放在工程的IP核文件里面（一般为了看着舒服，大多数人会在工程下建立一个IP核文件夹），否则在仿真的时候会报错。在打开FIR IP核后，选择第二个IP核输入名字，点击next,

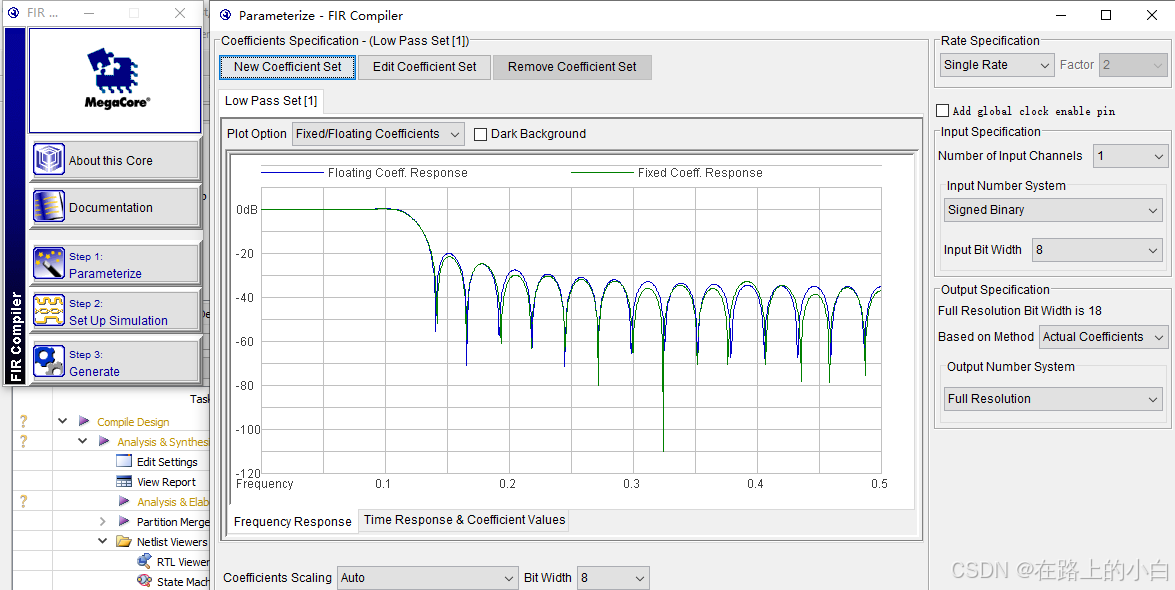

然后进入以下界面，这里的Bit Width就是刚才在matlab中设置的定点位宽，输入根据自己的设置选择有符号数或者无符号数。

然后点击Edit coefficient set将刚才matlab中生成的txt文件导入，然后点击set3生成IP核，生成IP核后在工程中进行例化，

FIR   WW (
    .clk(clk_10),
    .reset_n(sys_rst_n),
    .ast_sink_data(dds),
    .ast_sink_valid(1'b1),
    .ast_source_ready(1'b1),
    .ast_sink_error(2'd0),
    .ast_source_data(fir_out),
    .ast_sink_ready(),
    .ast_source_valid(),
    .ast_source_error()
);

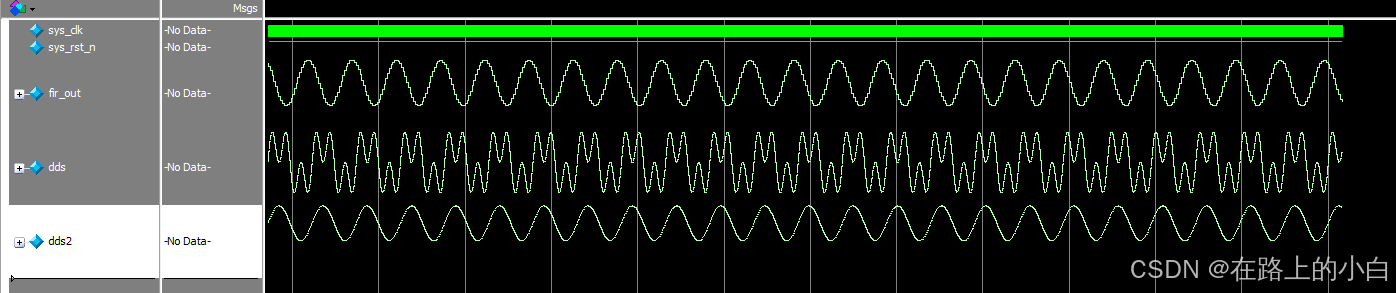

时钟一定要与matlab中的Fs保持一直，至此就完成了程序的编写，仿真就和其他工程仿真时一样的操作，仿真结果如下
