文章探讨了二阶电路在零输入条件下的响应，分析了不同根（实数根和共轭复数根）对应的电容电压变化趋势及电流特性，特别关注了非震荡放电与震荡放电两种情况以及临界条件R=2的特殊点。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

二阶电路零输入响应

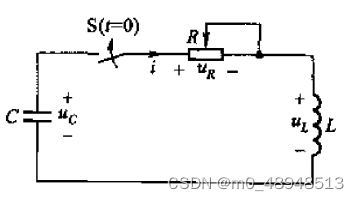

由上图可得：

$i(t) = -C \cdot \frac{dUc}{dt}$

$V_L(t) = L \cdot \frac{di(t)}{dt}$

故-Uc+Ur+Ul=0

$Uc+RC \cdot \frac{dUc}{dt}+LC \cdot \frac{d^2Uc}{dt^2}=0$

设 $Uc = A e^{pt}$

LCP*P+RCP+1=0;

$p = \frac{-b \pm \sqrt{b^2 - 4ac}}{2a}=\frac{-RC \pm \sqrt{(RC)^2 - 4LC}}{2LC}$

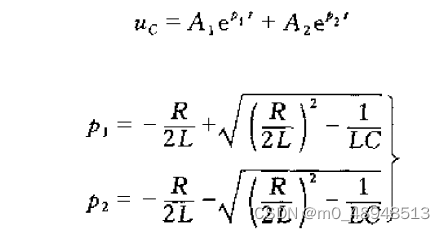

由此可得

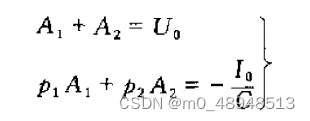

由电容的电压不能突变和KCL得(t=0, $-C \cdot \frac{dUc}{dt}=i$ )：

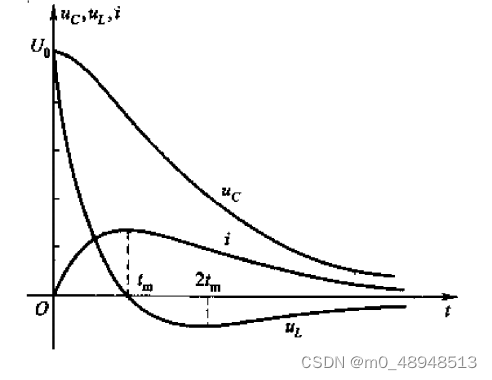

1.当p为两个不等的负实根，非震荡放电(R>2 $\sqrt{R/C}$ )

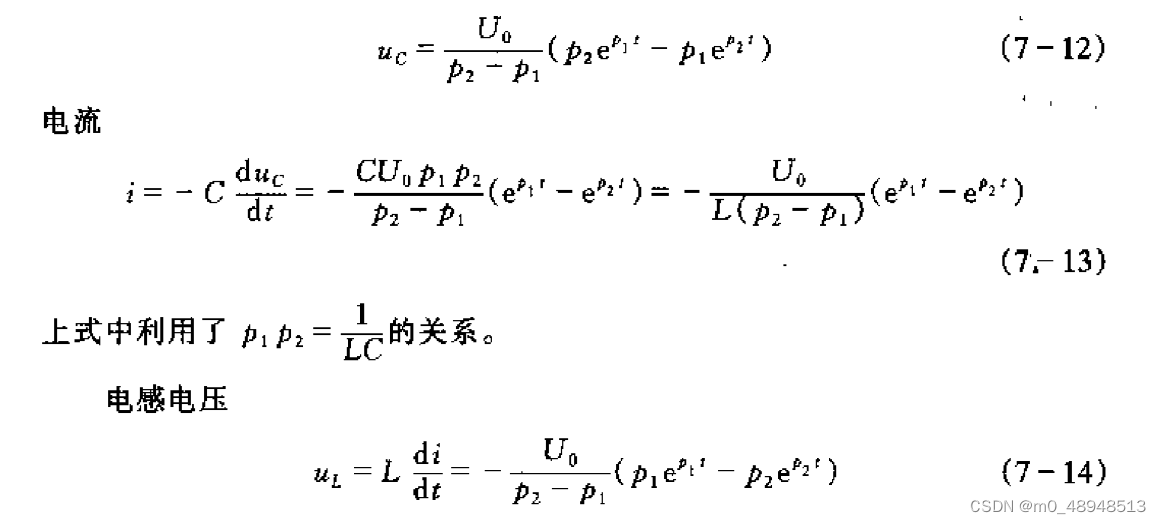

对Uc求导：Uc'=[UO/(P2-P1)][P1P2( $e^{p1}-e^{p2}$ )]<0,故Uc为单调减小

对I定性分析：P2-P1<0,( $e^{p1}-e^{p2}$ )>0,故i>0

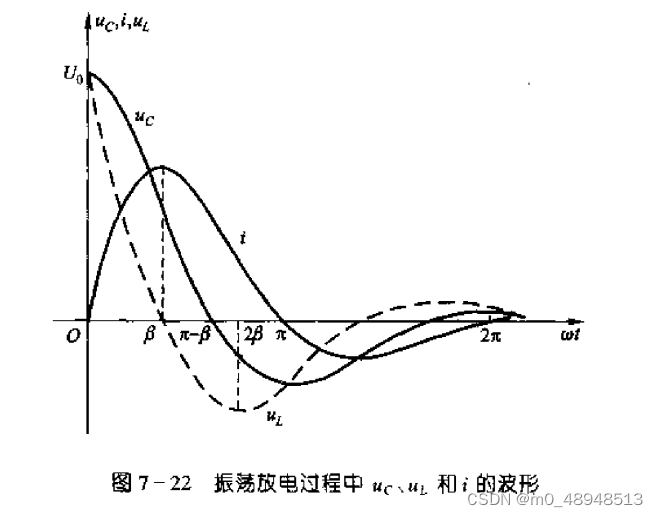

当p为一对共轭复数，震荡放电(R<2 $\sqrt{R/C}$ )

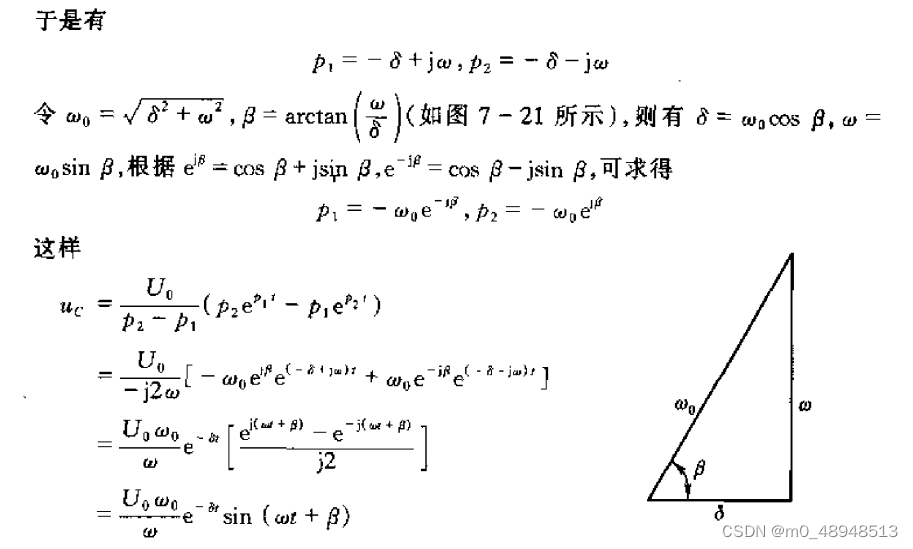

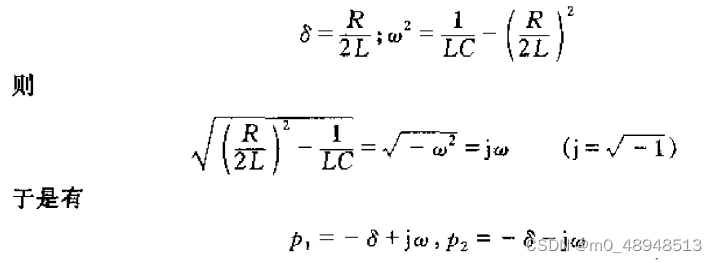

设

当P1,P2为相同值时，临界情况(R=2 $\sqrt{R/C}$ )
