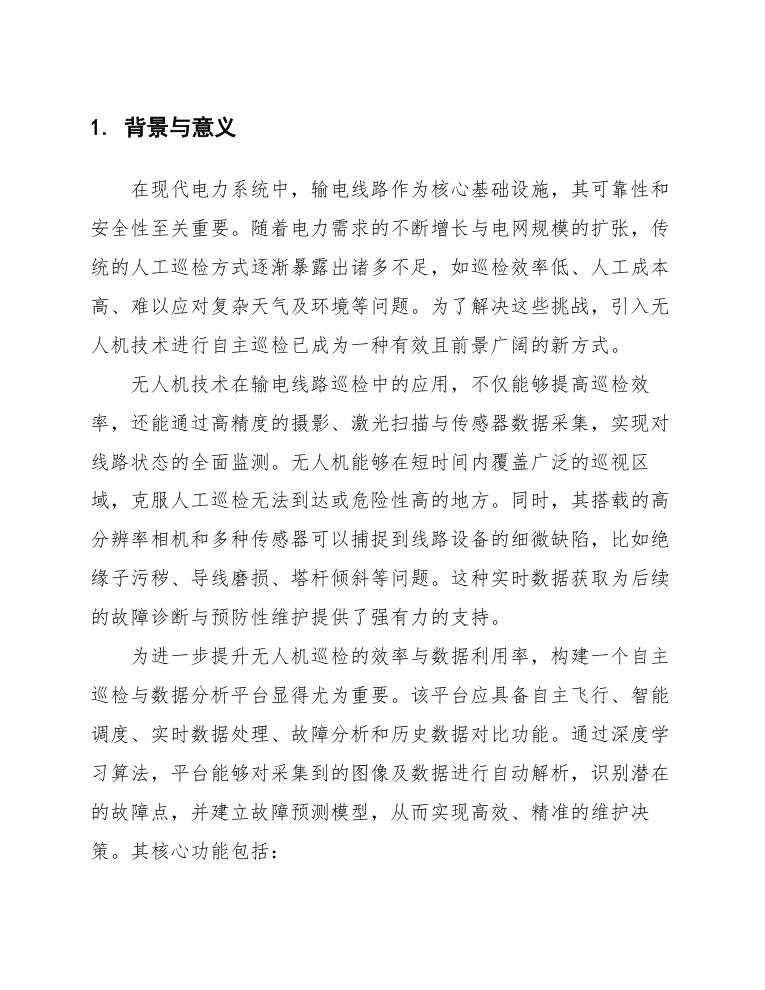

1. 背景与意义

在现代电力系统中，输电线路作为核心基础设施，其可靠性和安全性至关重要。随着电力需求的不断增长与电网规模的扩张，传统的人工巡检方式逐渐暴露出诸多不足，如巡检效率低、人工成本高、难以应对复杂天气及环境等问题。为了解决这些挑战，引入无人机技术进行自主巡检已成为一种有效且前景广阔的新方式。

无人机技术在输电线路巡检中的应用，不仅能够提高巡检效率，还能通过高精度的摄影、激光扫描与传感器数据采集，实现对线路状态的全面监测。无人机能够在短时间内覆盖广泛的巡视区域，克服人工巡检无法到达或危险性高的地方。同时，其搭载的高分辨率相机和多种传感器可以捕捉到线路设备的细微缺陷，比如绝缘子污秽、导线磨损、塔杆倾斜等问题。这种实时数据获取为后续的故障诊断与预防性维护提供了强有力的支持。

为进一步提升无人机巡检的效率与数据利用率，构建一个自主巡检与数据分析平台显得尤为重要。该平台应具备自主飞行、智能调度、实时数据处理、故障分析和历史数据对比功能。通过深度学习算法，平台能够对采集到的图像及数据进行自动解析，识别潜在的故障点，并建立故障预测模型，从而实现高效、精准的维护决策。其核心功能包括：

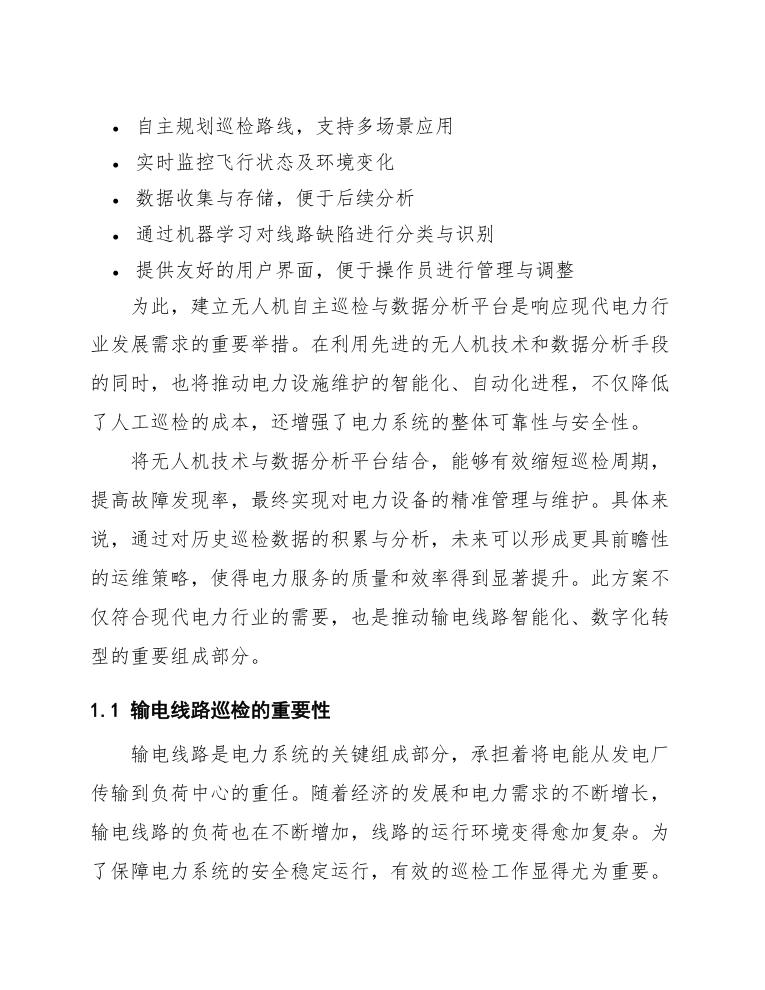

自主规划巡检路线，支持多场景应用
实时监控飞行状态及环境变化
数据收集与存储，便于后续分析
通过机器学习对线路缺陷进行分类与识别
提供友好的用户界面，便于操作员进行管理与调整

为此，建立无人机自主巡检与数据分析平台是响应现代电力行业发展需求的重要举措。在利用先进的无人机技术和数据分析手段的同时，也将推动电力设施维护的智能化、自动化进程，不仅降低了人工巡检的成本，还增强了电力系统的整体可靠性与安全性。

将无人机技术与数据分析平台结合，能够有效缩短巡检周期，提高故障发现率，最终实现对电力设备的精准管理与维护。具体来说，通过对历史巡检数据的积累与分析，未来可以形成更具前瞻性的运维策略，使得电力服务的质量和效率得到显著提升。此方案不仅符合现代电力行业的需要，也是推动输电线路智能化、数字化转型的重要组成部分。

1.1 输电线路巡检的重要性

输电线路是电力系统的关键组成部分，承担着将电能从发电厂传输到负荷中心的重任。随着经济的发展和电力需求的不断增长，输电线路的负荷也在不断增加，线路的运行环境变得愈加复杂。为了保障电力系统的安全稳定运行，有效的巡检工作显得尤为重要。通过定期巡检，可以及时发现并处理线路上的隐患，减少设备故障引发的停电事故，确保电力的可靠供应。

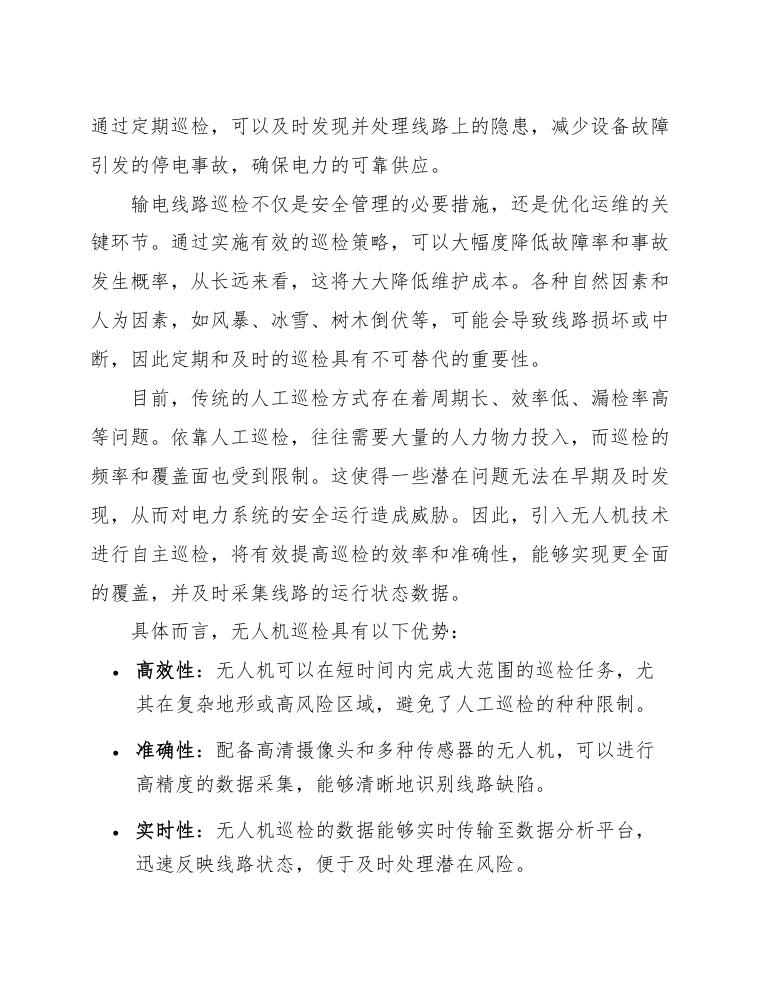

输电线路巡检不仅是安全管理的必要措施，还是优化运维的关键环节。通过实施有效的巡检策略，可以大幅度降低故障率和事故发生概率，从长远来看，这将大大降低维护成本。各种自然因素和人为因素，如风暴、冰雪、树木倒伏等，可能会导致线路损坏或中断，因此定期和及时的巡检具有不可替代的重要性。

目前，传统的人工巡检方式存在着周期长、效率低、漏检率高等问题。依靠人工巡检，往往需要大量的人力物力投入，而巡检的频率和覆盖面也受到限制。这使得一些潜在问题无法在早期及时发现，从而对电力系统的安全运行造成威胁。因此，引入无人机技术进行自主巡检，将有效提高巡检的效率和准确性，能够实现更全面的覆盖，并及时采集线路的运行状态数据。

具体而言，无人机巡检具有以下优势：

高效性：无人机可以在短时间内完成大范围的巡检任务，尤其在复杂地形或高风险区域，避免了人工巡检的种种限制。
准确性：配备高清摄像头和多种传感器的无人机，可以进行高精度的数据采集，能够清晰地识别线路缺陷。
实时性：无人机巡检的数据能够实时传输至数据分析平台，迅速反映线路状态，便于及时处理潜在风险。

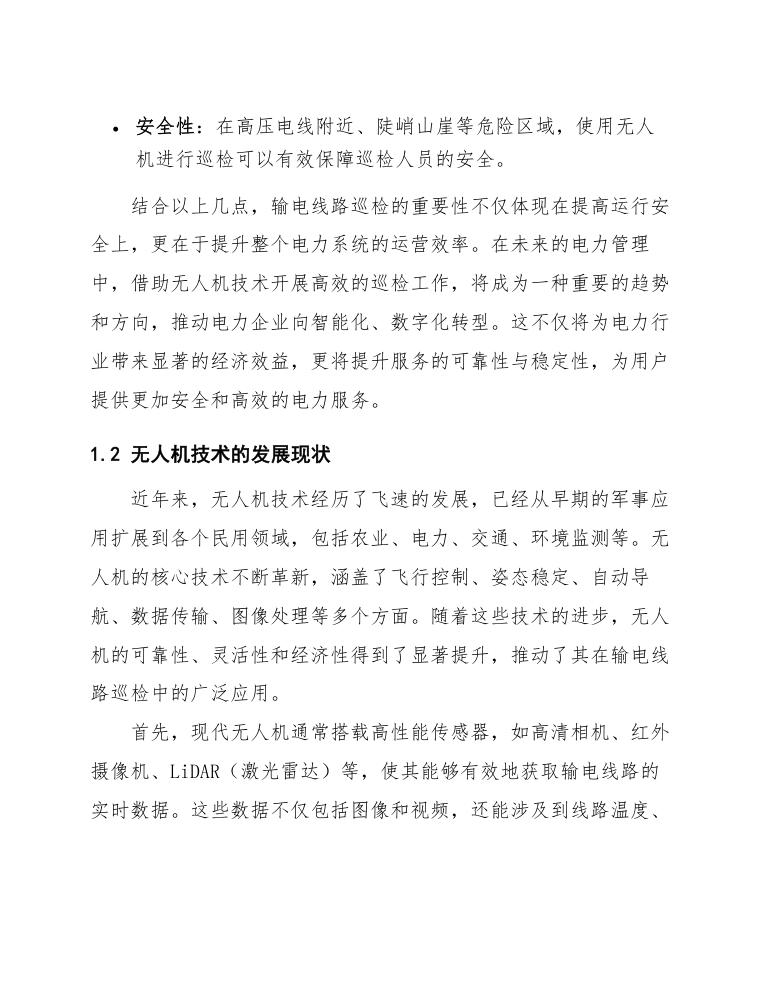

安全性：在高压电线附近、陡峭山崖等危险区域，使用无人机进行巡检可以有效保障巡检人员的安全。

结合以上几点，输电线路巡检的重要性不仅体现在提高运行安全上，更在于提升整个电力系统的运营效率。在未来的电力管理中，借助无人机技术开展高效的巡检工作，将成为一种重要的趋势和方向，推动电力企业向智能化、数字化转型。这不仅将为电力行业带来显著的经济效益，更将提升服务的可靠性与稳定性，为用户提供更加安全和高效的电力服务。

1.2 无人机技术的发展现状

近年来，无人机技术经历了飞速的发展，已经从早期的军事应用扩展到各个民用领域，包括农业、电力、交通、环境监测等。无人机的核心技术不断革新，涵盖了飞行控制、姿态稳定、自动导航、数据传输、图像处理等多个方面。随着这些技术的进步，无人机的可靠性、灵活性和经济性得到了显著提升，推动了其在输电线路巡检中的广泛应用。

首先，现代无人机通常搭载高性能传感器，如高清相机、红外摄像机、LiDAR（激光雷达）等，使其能够有效地获取输电线路的实时数据。这些数据不仅包括图像和视频，还能涉及到线路温度、涡流检测及结构完整性等多维度信息，从而实现更全面的线路状态监测。

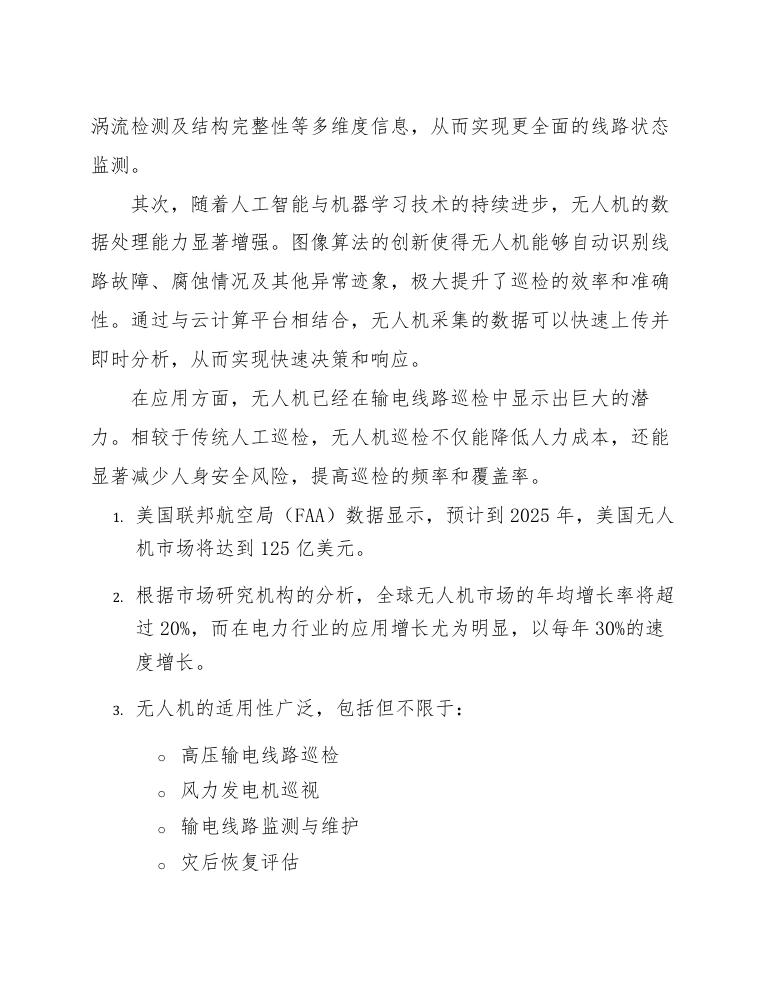

其次，随着人工智能与机器学习技术的持续进步，无人机的数据处理能力显著增强。图像算法的创新使得无人机能够自动识别线路故障、腐蚀情况及其他异常迹象，极大提升了巡检的效率和准确性。通过与云计算平台相结合，无人机采集的数据可以快速上传并即时分析，从而实现快速决策和响应。

在应用方面，无人机已经在输电线路巡检中显示出巨大的潜力。相较于传统人工巡检，无人机巡检不仅能降低人力成本，还能显著减少人身安全风险，提高巡检的频率和覆盖率。

美国联邦航空局（FAA）数据显示，预计到2025年，美国无人机市场将达到125亿美元。
根据市场研究机构的分析，全球无人机市场的年均增长率将超过20%，而在电力行业的应用增长尤为明显，以每年30%的速度增长。
无人机的适用性广泛，包括但不限于：
- 高压输电线路巡检
- 风力发电机巡视
- 输电线路监测与维护
- 灾后恢复评估

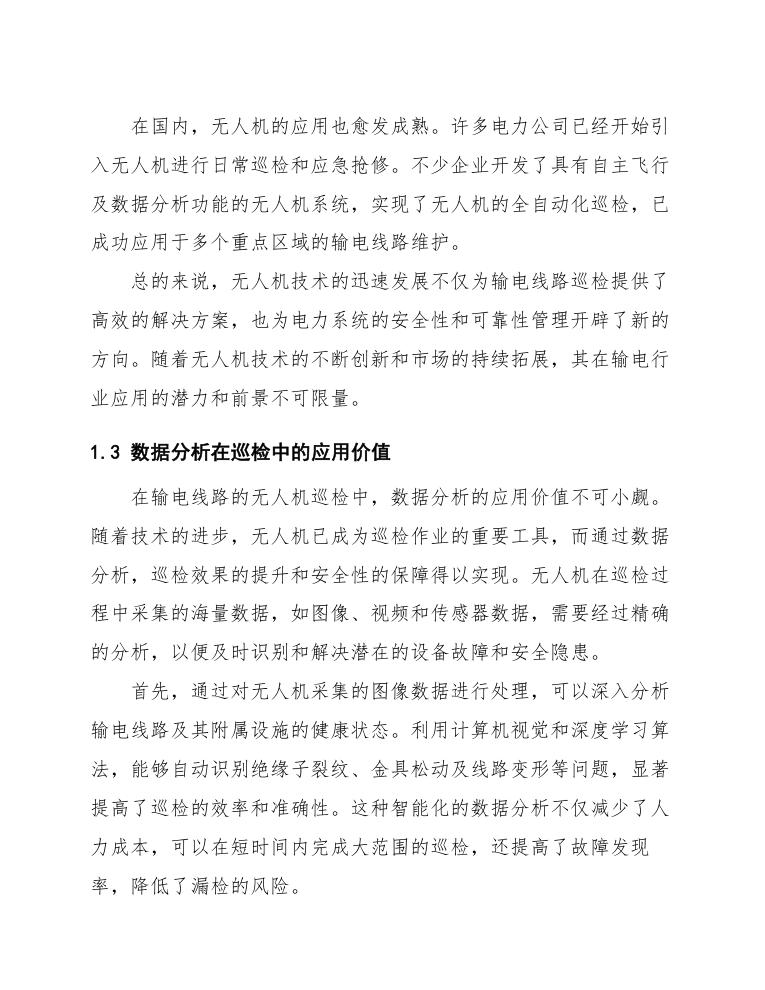

在国内，无人机的应用也愈发成熟。许多电力公司已经开始引入无人机进行日常巡检和应急抢修。不少企业开发了具有自主飞行及数据分析功能的无人机系统，实现了无人机的全自动化巡检，已成功应用于多个重点区域的输电线路维护。

总的来说，无人机技术的迅速发展不仅为输电线路巡检提供了高效的解决方案，也为电力系统的安全性和可靠性管理开辟了新的方向。随着无人机技术的不断创新和市场的持续拓展，其在输电行业应用的潜力和前景不可限量。

1.3 数据分析在巡检中的应用价值

在输电线路的无人机巡检中，数据分析的应用价值不可小觑。随着技术的进步，无人机已成为巡检作业的重要工具，而通过数据分析，巡检效果的提升和安全性的保障得以实现。无人机在巡检过程中采集的海量数据，如图像、视频和传感器数据，需要经过精确的分析，以便及时识别和解决潜在的设备故障和安全隐患。

首先，通过对无人机采集的图像数据进行处理，可以深入分析输电线路及其附属设施的健康状态。利用计算机视觉和深度学习算法，能够自动识别绝缘子裂纹、金具松动及线路变形等问题，显著提高了巡检的效率和准确性。这种智能化的数据分析不仅减少了人力成本，可以在短时间内完成大范围的巡检，还提高了故障发现率，降低了漏检的风险。

其次，数据分析可以实现对巡检数据的时空动态监测。采集到的数据不仅是静态的图像信息，结合时间和地理信息，还能监测设备的长期状态变化。这种连续的监测可以通过构建健康管理模型，提前预测设备潜在故障的发生。例如，基于历史数据分析，能够建立设备健康等级评估系统，通过对比历史数据与当前状态，及时发出预警。这显著加强了输电线路的运行安全，降低了故障发生率。

再者，数据分析在问题诊断和决策支持中的应用价值同样显著。巡检过程中所获取的数据可以整合到决策支持系统中，从而为运维人员提供数据依据。当巡检发现潜在问题后，通过数据分析可以迅速定位故障原因并支持决策，从而优化维修计划。以往的经验和数据积累可转化为有效的决策支持，提高响应速度，降低设备停机时间，确保电力供应的可靠性。

最后，通过数据分析，企业可以对巡检作业进行绩效评估和优化。将巡检数据与设备运行数据结合，通过数据挖掘技术，可以评估不同巡检策略的效果，使得企业在未来的巡检计划中不断优化改进。例如，根据不同季节、气候条件下的巡检数据表现，可以制定更加科学合理的作业计划，最大化资源的使用效率。

综上所述，数据分析在无人机巡检中的应用不仅提高了效率与准确性，也为电力设施的安全运营提供了有力支持。它改变了传统的巡检方式，将数据转化为可操作的信息，更加科学、智能化地保障了电力设施的安全稳定运行。

2. 项目目标

项目目标主要围绕提升输电线路的巡检效率与数据分析能力，确保设备安全可靠运行。以下是具体目标：

首先，构建一套无人机自主巡检系统，实现对输电线路的全自动巡检，目标是达到每年巡检频率提升30%。该系统应具备高精度定位、环境感知能力以及自主飞行的功能，以适应多变的自然环境和复杂的线路结构。

其次，数据采集能力需提升，致力于通过无人机搭载高分辨率摄像头、红外热像仪等传感器收集全面的线路数据，确保每次巡检的数据量至少达到1TB。同时，系统应支持多种数据格式，以便后续分析处理。

在数据分析方面，目标是在巡检结束后，能快速生成详细的故障分析报告，报告中应当包含识别出的缺陷类型、位置、严重程度等信息。计划实现99%的缺陷识别率，且报告生成时间不超过24小时。

为了实现以上目标，还需建立一个数据管理平台，支持多用户协作，具备数据存储、分析和可视化功能。平台需具备以下特性：

实时数据分析与可视化
故障预测与风险评估
定期报告及历史数据追踪
用户友好的操作界面

我们还计划与传统人工巡检方式形成有效互补，形成无人机与人工巡检相结合的工作模式。萌生出以下关键目标：

定义无人机巡检和人工巡检的工作责任，以提高整体巡检的覆盖率和效率。
开发智能化的调度系统，根据天气、线路情况和设备状态动态安排巡检任务。

为了确保项目的顺利实施，我们还将开展培训计划，提升操作人员对无人机的操作技能和数据分析能力，确保系统的高效运作和信息准确传递。

最终，项目目标是通过无人机巡检及数据分析平台的建设，全面提升输电线路巡检的效率与准确性，减少故障发生率，为电力安全运行提供坚实的数据支撑。

2.1 提高巡检效率

本项目的首要目标是通过无人机技术的应用，提高输电线路巡检的效率。传统的人工巡检方式不仅耗时长、成本高，而且在复杂环境下，人工巡检的安全性和准确性往往难以保障。引入无人机巡检，可以实现高频次、低成本的巡检需求，特别是在难以到达的区域，能够显著提高巡检的便捷性和安全性。

首先，无人机的飞行性能和自动化技术使得巡检效率大幅提升。在规划的巡检路线中，无人机可以自主飞行，准确到达每一处检查点，减少了人工安排和交通时间。通过搭载高清摄像头和红外热成像设备，无人机能够在短时间内完成大面积的巡查，获取输电线路的实时影像和温度数据。

接下来，建立一个高效的巡检系统，充分利用无人机的数据收集能力。巡检完成后，无人机将自动将数据传输至分析平台，分析平台可迅速处理并生成可视化报告。通过实时数据分析，能够迅速发现线路的潜在问题并采取相应措施。

具体的工作流程如下：

无人机根据预设的路径进行自动飞行。
采集输电线路的高清图像和各类传感器数据。
将数据传输至中央数据分析平台。
数据分析平台进行图像处理和数据分析，识别潜在问题。
生成实时报告，并将报告推送至巡检人员。

与传统人工巡检相比，采用无人机巡检后，巡检效率可以显著提高。以下为数据比较表：

项目	人工巡检	无人机巡检	效率提升
每次巡检耗时（小时）	10	2	80%
每月巡检频率（次）	1	4	300%
人工巡检人员需求（人）	3	1	66.7%
检查覆盖面积（平方公里）	5	20	400%

无人机技术还具备全天候巡检的能力，可以在天气条件允许的情况下进行巡检，大幅减少了因为天气原因导致的巡检延误。同时，通过无人机获取的高分辨率图像，能够及时发现线路上的小缺陷，例如绝缘子损坏、树木干扰等，从而在问题扩大之前及时处理，降低了因故障造成的停电损失。

因此，本项目通过引入无人机自主巡检，不仅提高了巡检效率，还优化了资源配置和安全性，为输电线路的稳定和安全运行提供了有力保障。

2.2 降低人力成本

通过引入无人机自主巡检技术，无疑能够显著降低输电线路巡检过程中的人力成本。传统的人工巡检往往需要多个巡检人员同时投入，不仅增加了人力资源的消耗，还提高了因人员管理而导致的运营成本。以下几个方面详细阐述了如何通过无人机技术来降低人力成本。

首先，无人机自主巡检能够有效减少所需的现场巡检人员数量。通过在特定巡检路线预设飞行路径，无人机可以自主完成大范围、高频次的巡检任务，这一过程无需大量人工实施，减少了对现场工作人员的需求。例如，传统巡检需要4-6名工作人员进行线路巡视，而采用无人机后，仅需1-2名工作人员进行监控和数据处理，从而实现至少75%的人工成本节省。

其次，借助自动化的数据采集，降低了对高技能人工的依赖。无人机在巡检过程中，采用高清摄像头和多种传感器，实现了对输电线路状态的全面监测与数据采集。这些数据能够通过先进的数据分析平台进行后续处理，及时发现潜在问题，大幅度降低了对专业人员在数据分析方面的需求。相较于以往每次巡检后需利用专家进行数据分析，现在可由普通操作人员完成初步数据处理，进一步降低了人力成本。

再者，无人机巡检能够极大提升工作效率，缩短巡检周期，进而降低人力资源的投入与管理成本。传统人工巡检需要多个班次、多天的完成时间，而无人机则可在数小时内完成相同范围的巡检任务。例如，某电力公司从采用无人机巡检开始，巡检效率提升了120%，与此同时，人力成本下降了30%。这种高效率意味着可以将原本用于巡检的传统人力资源重新分配到其他更具价值的工作上，优化整体运营资源的使用。

最后，无人机巡检的引入，还能减少因人力管理和调度产生的间接成本。在传统巡检中，不仅需要安排人员参与任务，还需要进行现场管理、人员培训、设备维护等，这些都带来了额外的管理成本。而无人机的普及与自主运行，极大地简化了这一过程，使得监管和维护变得更加高效。

在综合以上几点，可以看出，无人机自主巡检技术的引入从根本上改变了输电线路巡检的人力需求结构。预计在全面推广的背景下，企业的人力成本将迎来显著下降，实现更为灵活、高效的运营模式，最终推动输电线路巡检作业向更高水平迈进。

2.3 增强数据精度与可靠性

在无人机巡检过程中，数据的精度与可靠性至关重要，不仅影响到故障诊断的准确性，还关系到后续维护决策的科学性。为此，本项目将在多个维度上采取措施，增强巡检数据的精确性与可靠性。

首先，提升无人机平台的定位精度将是基础工作。无人机搭载高精度的全球定位系统（GPS），结合惯性测量单元（IMU）可实现与地面基站的差分定位，从而显著减少巡检时的定位误差。此外，在复杂地形或者信号遮挡区域，使用视觉惯导系统（VINS）可以补充GPS信息，提升精度。

其次，数据采集的设备选择和布局也直接影响数据的质量。选择多种传感器，如红外热成像仪、高精度摄像头、LIDAR等，进行多维度的信息采集。针对特定的巡检任务，合理配置传感器的数量和位置，使其在一个有效的视域内进行数据采集，可以有效提高信息的完整性与准确性。

为了确保数据的一致性，采用多源数据融合技术。通过对不同传感器采集的数据进行时间同步和空间配准，可以减少因单一传感器可能产生的误差。此外，还可以引入机器学习算法，训练模型进行数据清洗和异常值检测，自动识别和剔除不合格的数据。

在数据存储和传输环节，采用冗余备份和数据完整性校验机制，使得数据在传输过程中不受损坏。每次巡检的数据都将通过加密的方式存储在云端，同时本地也保留备份，以防止数据丢失或篡改。

最后，定期对巡检的算法和设备进行校准是保障数据可靠性的关键。建立设备维护与检查机制，包括传感器的定期校准和无人机软硬件的更新，以确保其始终处于最佳工作状态。建议制定一个设备校准周期表，针对不同的传感器设定具体的检查和维护时间节点，以维持长期的数据可靠性。

通过以上措施的实施，将会显著提升无人机巡检数据的精度与可靠性，为输电线路的安全运营提供坚实的数据支持。

3. 系统架构

系统架构主要由三个核心部分构成：无人机巡检系统、数据传输与存储系统以及数据分析与展示系统。这些系统紧密协作，构成一个高效、智能的无人机自主巡检与数据分析平台。

无人机巡检系统是本平台的前端，主要负责执行线路巡检任务。该系统配备高分辨率相机、红外热成像仪和激光雷达等多种传感器，以获取输电线路的多维度数据。同时，系统集成了自主飞行控制模块，支持智能路径规划和自主避障等功能，确保无人机在各种天气与环境条件下安全高效地完成巡检任务。

数据传输与存储系统负责将无人机收集到的数据实时传输至云端或本地服务器进行存储。这一部分通过4G/5G无线通信技术实现低延迟的数据传输，确保数据的及时性和准确性。在数据存储方面，采用分布式数据库技术，以应对大规模数据的写入与读取，同时保障数据的安全性和可靠性。

数据分析与展示系统则是平台的核心，负责对采集到的数据进行深入分析和可视化展示。该系统集成多种数据处理算法，包括图像识别、热像图分析与点云数据处理等，能够自动识别出线路的潜在隐患，如绝缘子故障、电线损伤及其他结构问题。分析结果以报告的形式呈现，支持实时监控和历史数据回溯，为运维人员在巡检和检修决策时提供参考依据。

为了解决不同用户的需求，系统架构还包括用户管理模块。用户管理模块可以根据不同的权限配置，提供多种角色的访问控制和数据共享功能。这一设计确保了数据安全性与隐私保护，同时提升了系统的可用性和灵活性。

此外，系统架构还考虑到了电力公司日常维护及管理的实际需求，设立了维护与更新机制，确保软件系统能够及时跟进技术的发展与市场需求，并进行必要的升级与维护，提升系统的可靠性。

以下是系统架构组件及其功能的简要总结：

无人机巡检系统
- 高分辨率相机
- 红外热成像仪
- 激光雷达
- 自主飞行控制模块（路径规划、避障）
数据传输与存储系统
- 4G/5G无线通信技术
- 分布式数据库
数据分析与展示系统
- 图像识别算法
- 热像图分析
- 点云数据处理
- 报告生成与可视化展示

整个系统架构通过模块化设计，大幅提升了整体运行效率和灵活性，能够根据实际应用场景进行扩展和升级。同时，系统的稳定性保障了无人机在执行巡检任务时的数据收集的准确性，为后续的数据分析和决策提供了可靠基础。

3.1 硬件组成

在输电线路无人机自主巡检与数据分析平台方案的硬件组成部分，系统需要整合多个核心硬件组件，以确保无人机设备能够稳定可靠地执行巡检任务并高效地进行数据分析。

首先，系统的核心是无人机本体。无人机需要具备较强的飞行稳定性和抗风能力，以及一定的负载能力，以悬挂所需的检测设备。选择四旋翼或多旋翼无人机将为本系统提供更好的机动性和灵活性。此外，无人机还应装配高分辨率的高清摄像头和红外热成像仪，以便在执行巡检时对输电线路及其附属设施进行全面的视觉和温度监测。

其次，辅助飞行控制硬件至关重要。飞行控制器(FCC)需要具备出色的导航算法和自适应控制能力，能够实时处理来自多种传感器的数据，如GPS、加速度计、陀螺仪等，以保证无人机在复杂环境中的稳定飞行。

再者，图像和视频处理单元也是不可或缺的组成部分。该单元需配备高效的图像处理器，能够在无人机飞行过程中实时处理视频流，实现图像的动态分析，实现数据的初步筛选与处理。

为了实现高效的数据传输，系统应配备可靠的无线通信模块，包括4G/5G模块和Wi-Fi模块，确保无人机与地面控制中心之间能够实现低延迟、高带宽的数据通信。此外，卫星定位系统（如GPS/GNSS）也应集成于系统中，以提高无人机的定位精度和飞行安全性。

在能源供给方面，电池是关键组件。无人机必须使用高能量密度和长续航的电池，以保证在执行巡检任务时的飞行时间。选择锂聚合物电池（LiPo）或燃料电池都可以为无人机提供可靠的动力支持。

最后，地面控制站的硬件组成同样重要。地面控制站包括计算机终端、显示器、控制器及连接设备，能够对无人机进行实时监控与指挥。该设备还需配置数据处理能力强大的服务器，以便实时分析无人机收集到的大量数据，同时提供有效的决策支持。

硬件组成的具体清单如下：

组件	描述
无人机	四旋翼/多旋翼无人机，配备高清摄像头和红外热成像仪
飞行控制器(FCC)	高性能飞行控制系统，支持自主导航
图像处理单元	配备强大的图像处理器，支持实时视频分析
无线通信模块	4G/5G、Wi-Fi，确保数据实时传输
GNSS模块	卫星定位系统，提供高精度定位
电池	高能量密度锂聚合物电池或燃料电池
地面控制站	含计算机终端、监控显示器及控制设备

通过以上硬件组件的合理组合与配置，能够有效地构建一个高效、可靠的输电线路无人机自主巡检与数据分析平台，从而实现对输电线路的全面监管与维护。

3.1.1 无人机选型

在进行输电线路无人机自主巡检与数据分析时，无人机的选型是一个重要环节，它直接影响到巡检效率、数据精度和后续的分析工作。理想的无人机应具备可承载必要的检测设备（如高清摄像头、红外热成像仪等）、具备高效的续航能力、良好的飞行稳定性和适应复杂环境的能力。

首先，无人机应能够在高压线路和复杂地形条件下进行安全稳定的飞行。这意味着无人机的机体结构应具备一定的抗风能力，并且要有较为复杂的避障系统，以应对飞行过程中可能出现的树木、电线等障碍。

其次，续航时间是另一个关键因素。一般而言，针对400kV或以上输电线路的巡检任务，理想的无人机续航时间至少应达到60分钟以上，这样才能在一趟飞行中完成更长距离的线路巡检，实现高效的作业。

再者，数据采集能力也是无人机选型过程中不可忽视的方面。无人机应能够搭载多种传感器进行综合数据采集，包括但不限于HD视频相机、RGB相机、激光雷达、红外热像仪等。同时，所搭载的设备应具备快速数据传输能力，以支持无人机在飞行过程中实时回传数据。

此外，操作简便性也是无人机产品的重要考量。无人机应具备一键起飞和降落、自动巡航等功能，以简化巡检操作流程，降低对于操作人员的技术要求，从而提高巡检效率。

以下是针对无人机选型的一些建议参数和优秀产品的比较：

参数	要求值	参考产品
续航时间	≥60分钟	DJI Matrice 300 RTK
最大飞行高度	≥500米	DJI Mavic 2 Enterprise Dual
最大载重	≥2kg	Yuneec H520
遥控距离	≥5km	senseFly eBee X
避障能力	前后左右四向避障	Skydio 2
数据传输速率	≥10Mbps	Parrot Anafi USA
操作系统	Windows/IOS/Android	无人机自带触屏控制系统

通过综合考虑上述因素并对比市场上的产品，建议选择能够满足长续航、高稳定性和多种数据采集功能的无人机。例如，DJI Matrice 300 RTK是具有良好口碑和先进技术支持的无人机产品，其不仅在续航和载重方面表现出色，还具备高效的数据传输能力和优秀的气候适应性。

综上所述，选型的无人机应依据具体的巡检任务要求，结合经济性和实用性进行综合评估，以确保在实际作业中的安全性、可靠性与数据采集的高效性。同时，为了适应日益复杂的电力巡检环境，建议采用可灵活拓展设备的无人机平台，以便在业务需求变化时能够快速适应。

3.1.2 摄像头与传感器配置

在无人机输电线路巡检系统中，摄像头与传感器的配置至关重要，以确保能够准确地获取和分析输电线路的状态信息。建议的摄像头和传感器组合包括高分辨率相机、红外相机、激光雷达、环境传感器等。

首先，高分辨率摄像头负责对输电线路的可见光图像进行拍摄。其关键参数如下：

分辨率：至少为4000x3000像素
照明条件：具备低光照拍摄能力
镜头视角：广角镜头，约90°视野范围

此类相机的配置能有效捕捉输电线路及周边环境的细节，为后续的图像处理与缺陷识别提供高质量的数据基础。

其次，红外相机用于检测输电线路的热异常，通过温差成像技术，及时发现可能的过热隐患或线路故障。红外相机的主要参数包括：

波长范围：8-14微米
分辨率：至少640x480像素
温度测量范围：-20°C至+150°C

红外成像能够直观显示出设备的冷区和热区，帮助运维人员进行故障诊断。

激光雷达（LIDAR）作为测量地面或物体表面特征的重要工具，能够为无人机提供高精度的三维空间信息。其主要技术参数如下：

测距精度：±2厘米
测量范围：最远可达100米
点云密度：≥100,000点/m²

激光雷达的数据可用于创建三维模型，进行精细的线路监测分析。

此外，环境传感器的配置同样重要，能够实时监测环境因素的变化，这包括：

温度传感器：测量环境温度
湿度传感器：监测空气湿度
气压传感器：检测气压变化
风速传感器：记录风速信息

这些传感器的数据将有助于分析线路在不同气象条件下的运行状态，为维护提供参考依据。

以下是摄像头与传感器的配置一览表：

组件	类型	关键参数
高分辨率摄像头	可见光摄像头	4000x3000像素，广角90°
红外相机	热成像相机	640x480像素，8-14微米波段
激光雷达	LIDAR	±2厘米精度，100米范围
温度传感器	环境传感器	测量环境温度
湿度传感器	环境传感器	监测空气湿度
气压传感器	环境传感器	检测气压变化
风速传感器	环境传感器	记录风速信息

通过上述配置，无人机能够在巡检过程中实时采集全面的输电线路状态信息，为后续的数据分析与决策提供强有力的支持。

3.1.3 数据传输模块

数据传输模块是输电线路无人机自主巡检与数据分析平台的重要组成部分，其主要任务是实现无人机与地面控制中心之间的数据实时传输和通信。该模块的设计需满足高效性、稳定性和安全性等要求，以确保巡检数据的可靠性和实时性。

本模块采用了多种通信技术的组合，以实现广泛覆盖和高带宽的数据传输。主要的技术方案包括4G/5G网络、Wi-Fi和专用无线传输协议。其中，4G/5G网络可为无人机在长距离飞行过程中提供广域的数据回传，适用于实时视频流和大数据量的巡检图像传输；Wi-Fi则被应用于无人机与临近设备（如地面站或移动终端）的短距离高带宽数据传输；而专用无线传输协议（如LoRaWAN）则适合用于低功耗远距离的小数据量传输，确保巡检过程中重要的状态信息能够及时回传。

在数据传输模块的硬件设计中，以下几个关键组件必不可少：

高集成度通信模块：集成4G/5G和Wi-Fi的双模通信模块，能够在飞行过程中根据需要动态切换连接，实现高效传输。
数据处理单元：用于处理无人机采集的数据，并通过通信模块进行传输。该单元可以是嵌入式处理器或者高性能单板计算机，具备较强的实时数据处理能力。
天线系统：选用多频段天线，支持4G/5G信号和Wi-Fi信号的接收与发射，确保信号的稳定性与传输距离。采用MIMO（多输入多输出）技术可进一步提高通信的带宽与抗干扰能力。
电源管理模块：为通信模块与数据处理单元提供稳压电源，确保在长时间的巡检工作中不出现电力不足的问题。

下表展示了数据传输模块各组成部分的主要技术参数：

组件	类型	功能描述
通信模块	4G/5G Wi-Fi集成模块	实现长距离与短距离数据传输
数据处理单元	嵌入式处理器	处理巡检数据并完成传输准备
天线系统	MIMO多频段天线	提高信号稳定性与数据传输速率
电源管理模块	电源稳压器	提供稳定的电源供给

通过以上组件的协同工作，数据传输模块能够实现从无人机到地面控制中心数据的快速、可靠传输，确保巡检任务的顺利进行。同时，采用冗余设计和数据加密技术，以提高系统的安全性和抗干扰能力，为无人机巡检的高效性和安全性提供有力保障。

3.2 软件组成

在输电线路无人机自主巡检与数据分析平台中，软件组成是实现高效巡检与数据处理的关键。整体系统可被分为多个模块，各个模块协调工作，形成一个完整的功能体系。主要软件组件包括无人机控制系统、数据采集与传输模块、数据分析与处理平台、用户交互界面和云服务管理系统。

无人机控制系统负责对无人机的导航、飞行路径规划以及任务执行的控制。该模块确保无人机能够在预设的线路上自主飞行，同时具备避障和应急处理能力。它还应配备实时监控功能，以便用户可以随时获取无人机的状态信息。

数据采集与传输模块包括传感器数据的获取和数据传输的实现。此模块利用高清摄像头、红外热成像仪及其他传感器采集输电线路的各类数据。采集的数据通过无线传输协议实时传送至数据分析与处理平台。在这个过程中，需考虑数据的安全性和传输的稳定性，确保在各种环境下均能高效工作。

数据分析与处理平台是系统的核心，负责对采集的数据进行分析和处理，提取有价值的信息。平台应能够运用机器学习和图像处理技术进行自动故障识别，生成检测报告和维护建议。该模块还应支持历史数据的存储和二次分析，为长期维护决策提供依据。

用户交互界面提供给操作人员友好的操作环境，能够清晰展示实时数据、任务进度、结果分析等信息。该界面应具备简单直观的操作流程，允许用户轻松配置巡检任务，查看结果，生成报告，并进行数据的人工审核与补充。

云服务管理系统的构建则有助于平台的可扩展性和数据共享。该系统可支持数据的远程存储、计算及分析，允许多个用户根据权限进行访问和分析。同时，云服务可以与其他云平台进行集成，共同进行大数据分析，为决策提供更多支持。

以下为软件组成模块的功能概述：

模块	功能描述
无人机控制系统	导航与飞行控制、路径规划、实时监控
数据采集与传输模块	数据获取（图像、红外）、实时数据传输
数据分析与处理平台	数据处理、故障识别、生成报告与维护建议
用户交互界面	操作界面、任务配置、结果展示与报告生成
云服务管理系统	数据存储、远程访问、跨平台数据共享

以上模块共同支持输电线路无人机巡检的整体流程，确保系统具备高效性、可靠性和可用性。通过合理的软硬件组合，平台能够全方位满足电力企业在输电线路巡视中的需求，同时为其后续的维护工作提供数据支持和决策依据。

3.2.1 自动飞行控制系统

自动飞行控制系统是无人机自主巡检的重要组成部分，其主要功能是确保无人机在输电线路巡检过程中能够高效、安全、稳定地飞行。该系统包括航迹规划、飞行状态监测、姿态控制、故障处理及地面控制等模块，能够满足复杂环境下的自主飞行需求。

在航迹规划方面，系统采用基于地图和目标点的飞行路径生成算法，根据预设的检修线路自动规划无人机的飞行路径。此外，结合实时的环境数据，如风速、温度、湿度等，动态调整飞行路径，避免潜在的障碍物和恶劣天气地域。

飞行状态监测模块负责实时采集无人机的飞行数据，包括高度、速度、航向、姿态角等信息。这些数据通过传感器（如IMU、GPS等）进行采集，并在飞行控制系统中进行处理，确保无人机在巡检过程中的飞行稳定性。

姿态控制是确保无人机在各种飞行状态下保持平衡和稳定的重要环节。系统利用PID控制算法以及高级控制算法（如LQR或模型预测控制）来保持无人机的姿态稳定，特别是在穿越复杂地形或遭遇突发气候变化时，能有效抵消外界干扰。

故障处理模块是系统的安全保障，其实现方法包括冗余设计和实时监控。无人机配置多重传感器和备用系统，当主系统出现故障时，能够迅速切换至备用系统，确保飞行的持续性与安全性。此外，系统会定期对飞行器进行自检，提前预警系统潜在的故障。

最后，地面控制模块负责与无人机进行通信，获取飞行状态和传输数据。控制界面直观，操作简便，通过无线网络实现实时监控和操控，同时可实现远程数据回传与存档，便于后续分析与处理。

自动飞行控制系统的关键技术参数如下：

技术参数	说明
导航精度	±1米
定位精度	±0.5米
最大飞行高度	120米（根据法规）
最大飞行速度	20米/秒
自主飞行范围	10公里（视距内）

该控制系统通过硬件与软件的深度集成，结合大数据分析和人工智能算法，能够保证无人机在复杂环境下的自主飞行能力，是保障输电线路巡检高效、安全的重要保障。

3.2.2 数据管理与处理平台

在输电线路无人机自主巡检与数据分析平台的设计中，数据管理与处理平台是核心模块之一，负责接收、存储、处理和分析无人机巡检过程中采集的各类数据。该平台的构建需要考虑数据的高效管理、快速处理及可视化展示等方面，以支持后续的决策和维护工作。

为满足以上需求，数据管理与处理平台主要包括以下几个关键组件：

数据接收模块
该模块负责从无人机实时接收巡检数据，包括图像、视频、传感器数据（如温度、电压等）。通过设置高效的传输协议和接口，实现数据的快速传输。常用的技术有MQTT和WebSocket等。
数据存储模块
构建高可靠性的数据库系统，以便于大规模数据的存储和管理。根据数据特点，选择合适的数据库类型：
- 关系型数据库：用于结构化数据存储，如巡检记录、设备信息等。
- 非关系型数据库：用于存储非结构化数据，如图像和视频文件。例如，使用MongoDB存储大规模的巡检图像。
数据处理模块
该模块旨在对接收到的数据进行预处理和分析。处理流程包括：
- 数据清洗：去除重复数据、填补缺失值等。
- 数据分析：应用各种算法处理巡检数据，提取有价值的信息。如图像识别算法用于检测绝缘子、杆塔等的异常状态。
- 报告生成：基于分析结果生成巡检报告，并自动化发送给相关维护人员。
数据可视化模块
通过数据可视化工具（如Tableau、Power BI等）将处理后的数据以图表的形式展示，便于维护人员直观了解巡检结果。一些常用的可视化维度包括：
- 巡检覆盖率：展示已巡检线路与待巡检线路的比例。
- 设备状态分布：直观显示各个设备状态的数量及其分布情况。
- 异常点地图：在地图上标注出发现的所有异常点，便于后续维护。
数据安全与权限管理
为确保数据安全，平台需设定完善的权限管理机制。根据用户角色（如管理员、巡检员、维护人员等），设置不同的数据访问和操作权限。此外，数据传输需采用加密技术，防止数据在传输过程中被拦截。

通过上述构成，数据管理与处理平台能够高效地支撑输电线路无人机巡检的各项功能，实现数据的实时获取、稳定存储、深入分析和有效展示，从而大幅提升电力设施的监测与维护效率，降低人工成本，确保电力供应的安全与稳定。

3.2.3 用户界面设计

在输电线路无人机自主巡检与数据分析平台的设计中，用户界面的设计是确保系统易用性与操作流畅性的关键组成部分。用户界面应当直观、简洁，能够提供必要的信息而不造成用户的认知负担。为了实现这一目标，界面设计可以分为几个主要模块，包括主界面、巡检设置、数据展示、报告生成和用户管理等功能区域。

主界面将作为用户进入系统后的首要视图，包含一个清晰的导航菜单，允许用户快速访问各个功能模块。导航菜单可以使用侧边栏的布局，以确保最大限度地利用屏幕空间。在界面上，重要的操作按钮应以醒目的色彩或图标表现，使用户能够快速识别并进行操作。此外，在主界面上展示无人机的实时状态信息，如电池电量、飞行高度、当前巡检区域等，可以帮助用户更好地把控巡检任务的进展。

巡检设置模块允许用户自定义巡检任务的参数，包括巡检路径、起止位置、频率和时间等。该模块采用表单式设计，以便用户进行快速设置。必要时，系统可提供地图视图，用户可以通过地图直接选择巡检路径。这种图形化的设置方式能够使用户更直观地理解任务布局，提高操作效率。

数据展示模块是用户最为关心的部分，因此设计时应重点考虑数据的可视化呈现。系统应支持多种数据展示形式，如图表、趋势线、热力图等，帮助用户快速分析和了解巡检结果。用户可通过选择不同的时间段、设备类型或问题类型来定制数据视图，并通过图表中的交互功能进行细致的数据查看。例如，展示过去一段时间内检测到的故障数量折线图，使用户能直观获取故障发生趋势。

另外，报告生成模块应允许用户迅速创建巡检报告，报告中应包含巡检的概况、数据分析结果及建议措施。用户可以选择不同的报告模板，自定义报告内容，包括添加注释、图片及其他重要信息。最终，报告可以保存为PDF等常见格式，以便于分享和保存。

用户管理模块则提供权限控制与用户信息的管理。系统管理员可以创建、修改用户角色及权限，从而控制不同用户在系统中的操作权利。这一设计既保障了操作的安全性，也提升了整体系统的管理效率。

为了便于理解，下面是用户界面设计的主要模块及其功能点的汇总：

模块	功能
主界面	快速导航、实时状态信息展示
巡检设置	自定义巡检参数、地图选择巡检路径
数据展示	多种数据可视化形式、交互式分析功能
报告生成	巡检报告定制生成、支持多种存储格式
用户管理	用户权限管理、信息修改

通过以上设计，用户界面将不仅提供使用的便利性，还能够有效提升操作的效率和数据的利用率，满足无人机巡检操作的实际需求。整体的用户体验由简洁的界面和强大的功能相结合，促使用户能够专注于核心任务，从而推动巡检工作的顺利进行。

4. 无人机巡检流程

无人机巡检流程是实现输电线路高效、安全巡查的重要环节。该流程以无人机投放为起点，经过一系列系统化的步骤，确保对输电线路的全面监控与及时数据分析。首先，在巡检前，需要进行详细的前期准备和任务规划，包括以下几个步骤：

巡检区域的范围确认与数据收集：在开始无人机巡检之前，首先要明确巡检的区域，利用地理信息系统（GIS）技术进行相关线路的地形与结构分析，确保无人机能够有效覆盖每一个重点检查的区域。
无人机参数设定与设备检查：根据巡检任务的需求，设置无人机的飞行高度、速度和航线。此阶段还需对无人机的摄像系统、测量仪器、GPS定位系统等进行全面的检查，确保各设备的正常运行。
巡检计划的制定：制定详细的飞行计划，包含起飞地点、航线、返航时间及应急措施。通过制定清晰的巡检计划，能够提升无人员工的巡检效率与安全性。
无人机起飞：在确认设备正常后，根据预设的巡检计划进行无人机起飞，开始巡检任务。
实时数据采集与监控：无人机在飞行过程中，将使用高清摄像头、红外成像等设备实时采集输电线路的图像和数据信息。数据将通过无线传输技术实时回传至地面控制中心，便于相关人员进行监控与调整。
飞行数据处理：当无人机完成巡检后，所有采集的数据和照片将进行初步处理，包括图像的滤波、拼接及标签分类等，以便后续的数据分析与诊断。
数据分析与异常检测：通过数据分析平台对获取的数据进行深度挖掘，利用人工智能和机器学习技术对图像进行异常检测，识别潜在的线路缺陷及设备故障。如发现异常，系统会自动生成警报并提示相关技术人员进行进一步的检查。
巡检报告生成：完成数据分析后，系统将自动生成巡检报告，报告内容包括线路状态、检查结果、发现的问题以及建议的维修措施，提供给运维管理人员。
数据存档与管理：将巡检过程中收集到的所有数据、图片及最终报告进行存档，以便后续查阅和历史数据对比。同时，为加强后续数据的利用，需构建完整的数据管理和分析体系。
后续跟进与整改：根据巡检报告中提出的维修建议，及时安排技术人员对发现的问题进行处理，并将整改状态反馈到数据分析平台中，以便进行效果评估和后续跟踪。

通过上述无人机巡检流程的实施，不仅能够大幅提高输电线路的巡检效率，还能降低人工成本及安全隐患。同时，实时的数据分析与管理，使得对设备状况的了解更加准确，确保电力系统的可靠运行。总之，这一自动化巡检与数据分析的方案，将极大推动电力行业的智能化发展。

4.1 前期准备

在进行无人机巡检的前期准备阶段，需周密考虑多个因素，以确保巡检工作的顺利进行与有效性。

首先，必须对巡检区域进行详细的勘察与规划。关键的工作包括：

获取巡检区域的地形图和输电线路的走向图，确保对巡检环境及线路的位置有全面了解。
确定巡检的具体时间，一般选择在天气条件良好、风速适中、能见度高的日子进行，以保证无人机巡飞的稳定性和安全性。
收集相关的气象数据，了解可能的天气变化，做好应对措施。

其次，需对无人机设备进行检查和维护，确保硬件的功能完好。具体措施包括：

检查无人机的电池电量，确保在巡检期间有足够的续航时间。应根据巡检区域的大小和复杂程度，提前进行充电并进行电池自检。
对无人机的摄像头、传感器等关键部件进行清洁和调试，以确保获取高质量的图像和数据。
更新无人机的软件系统，以防止因软件过时导致的操作失误或功能缺失。

此外，队伍的组建与培训也是前期准备的重要环节。组成专业的巡检团队，建议包括以下部门及职位：

无人机操作员：负责无人机的飞行操作和实时监控。
数据分析员：负责巡检结束后的数据处理与分析。
维修工程师：负责对无人机进行技术支持和故障排查。

团队成员应进行必要的培训，以熟练掌握无人机的操作技能及数据分析流程。

接下来，应制定详细的巡检方案，内容包括：

确定巡检的具体任务目标，例如检查线路的绝缘状态、杆塔的稳定性、输电线路的磨损情况等。
制定巡检路线，计划飞行高度和拍摄角度，以便全面覆盖关键部位并提高数据采集精度。

在正式开始巡检工作前，团队应再次沟通确认每位成员的职责，并进行应急预案的演练，以应对突发情况，例如设备故障或恶劣天气的影响。

最后，所有准备工作完成后，必须获取并检查巡检的审批文件和相关许可证，确保活动的合法性和规范性。

通过以上前期准备工作，可以有效降低巡检过程中的风险，保证数据采集的准确性和巡检任务的顺利完成。

4.1.1 巡检区域勘察

在进行无人机巡检之前，必须开展详细的巡检区域勘察工作，以确保后续巡检任务的顺利实施。巡检区域勘察主要包括对输电线路周边环境的熟悉、潜在障碍物的识别以及巡检路径的规划。勘察的要点涵盖以下几个方面：

首先，巡检队伍应对输电线路的具体位置、走向及相关设备进行现场实地考察。特别是在电力线路所穿越的地形。需要重点关注的包括：

地面高度与起伏
植被覆盖情况
主要障碍物（如建筑物、树木等）的分布
交通情况和可达性

通过上述勘察，能够获取与巡检任务相关的基础环境信息，为无人机的巡检工作提供有效的数据支持。

其次，需对无人机的飞行能力进行评估，确保其能够适应勘察区域的地形和气候条件。例如，在山区或雨季条件下，可能需要更高性能的无人机以确保数据采集的准确性和安全性。

另外，针对特殊环境的巡检需制定详细的风险评估，尤其是在靠近居民区或高风险区域时，应提前规划并落实相应的安全措施。勘察区域内的风险评估应涵盖以下内容：

潜在的电磁干扰源
无人机飞行高度的安全范围
可能影响无人机操作的天气因素（如风速、降水等）

在确定具体的巡检路线时，建议采用以下方式进行路径规划：

确定起点和终点，通常为变电站或重要节点。
中途设立若干检查点，以便于数据收集和异常情况的处理。
结合环境勘察数据，选择最优飞行路径，避免飞越复杂地形或高风险区域。

此时，可以采用表格的形式记录勘察数据。下表展示了某一区域巡检环境的示例数据：

项目	内容
输电线路位置	X市东北部，近A村
地形类型	山地，坡度30度
植被覆盖情况	多为灌木，局部有高树
主要障碍物	B栋住宅楼，园区内大型机械
建议飞行高度	100米
风险评估	住宅区电磁干扰，飞行不稳定

通过这一系列的勘察与准备工作，可以为无人机的巡检任务奠定坚实的基础，从而保证巡检的数据准确性与作业的高效性。在实际操作中，团队应与地方电力公司及相关管理部门保持密切联系，确保遵循当地的相关规定和操作标准。经过详细的前期准备，后续的无人机巡检将更加顺利与高效，为输电线路的安全运行提供有力的保障。

4.1.2 遥感数据收集

在无人机巡检过程中，遥感数据的收集是确保巡检质量的关键环节。有效的遥感数据收集能够为后续的分析和决策提供可靠的基础。为确保收集到的遥感数据具有高精度、高效率，以下是一些切实可行的步骤和考虑因素：

首先，应明确遥感数据收集的目标和范围。这包括确定巡检区域的具体坐标、预期获取的数据类型（如图像、视频、高程数据等）和数据的精度要求。常见的数据类型包括：

光学影像：用于检测线路的磨损、植被生长情况。
红外影像：用于识别设备过热、漏电等问题。
激光雷达数据：用于获取精确的地形和线路三维模型。

在确定数据收集目标后，应对无人机的飞行计划进行详细设计。飞行计划应考虑到以下几个方面：

飞行高度与速度：根据所需数据类型和精度要求，选择合适的飞行高度和速度。例如，进行高分辨率影像收集时，飞行高度应设置在较低水平，常见高度为50米到120米之间。
航线规划：合理规划航线以确保覆盖整个巡检区域，并尽可能减少飞行时间。可以采用正弦扫描或Z字形路径等多种飞行模式，确保数据的均匀覆盖。
拍摄间隔：根据飞行速度和设备性能，确定合适的拍摄间隔。通常情况下，影像重叠率应保持在70%-80%之间，以确保数据处理时的重建效果。

其次，在数据收集之前需对无人机及其设备进行详细检查，包括：

电池电量检查：确保无人机在巡检过程中有足够的电力，建议在飞行前进行全面的电池充电，并携带备用电池。
设备校准：对相机、传感器进行校准，确保数据采集的准确性。
软件测试：确保无人机控制软件和数据存储系统正常工作，避免在巡检过程中出现软件故障。

在实际数据收集中，还需考虑周边环境的影响。如气象条件（风速、降水、温度等）和飞行限制（如禁飞区、人员密集区等）。因此，应积极与当地气象部门和航空管理机构沟通，制定合理的飞行时间表。

最后，数据收集后，要进行初步的数据检查，确定数据的完整性和质量，及时剔除失效数据，确保后续分析的有效性和准确性。数据整理应包含以下几个步骤：

数据分类：将收集到的各类数据进行分类存储，便于后续处理和应用。
数据备份：使用云存储或本地存储对数据进行备份，以防止数据丢失。
数据标注：对特定区域或异常情况进行标注，为机器学习和数据分析提供参考。

通过上述详细的前期准备，在无人机巡检过程中可确保遥感数据的高效收集，为线路的安全和稳定运行提供强有力的支持。

4.2 无人机起飞与飞行路径规划

在无人机巡检流程中，起飞与飞行路径规划是确保巡检任务高效、安全、精准的关键环节。在此章节中，将详细讨论无人机的起飞准备、起飞过程及飞行路径的规划。

无人机在起飞前需进行一系列准备工作，这些准备工作包括但不限于：

确认无人机的电池电量是否充足，通常建议电池电量保持在至少30%以确保安全返回。
对无人机进行初步检查，包括机体、螺旋桨、传感器和其他重要系统的功能测试。
检查并确认飞行控制系统的参数设置，确保无人机飞行模式和高度设置符合巡检需求。
确定起飞区域的安全性，评估周围环境是否适合无人机起飞。例如，避免在人群密集区域、强风地区或电力线路附近起飞。

在无人机准备就绪并确认安全后，起飞过程需遵循以下步骤：

操作人员通过遥控或自主飞行系统发出起飞指令。
无人机完成自检程序，确保所有系统正常后，开始起飞。
无人机垂直升空至预设高度，通常为巡检高度（如50米），且在此过程中需保持与地面的通讯连接稳定。

在起飞至目标高度后，将进入飞行路径规划阶段。飞行路径的规划涉及以下几个关键因素：

目标区域的覆盖：根据待巡检输电线路的长度、走向及复杂程度，合理规划飞行路径，确保无人机能够覆盖所有重点监测区域。
飞行高度：根据不同的巡检需求选择合适的飞行高度，同时考虑周围环境的障碍物（如树木、高楼、其他电力设施等）。
航线间距：合理设定相邻航线之间的间距，例如以75%重叠飞行，以确保无人机的传感器数据不会出现空白区域。示意图如下：

风速和气候条件：在进行飞行路径规划时，还需实时监测天气情况，根据风速、气温、降水等气象数据调整飞行路径，确保无人机能够安全平稳飞行。
数据采集计划：制定详细的数据采集计划，明确每个关键节点的监测任务，如巡视特定设备、拍摄关键部位，确保数据的完整性和准确性。

综上所述，无人机的起飞与飞行路径规划不仅要考虑安全和技术因素，还需充分利用实时数据进行动态调整。通过科学的规划与细致的准备，可以极大提升无人机在输电线路巡检中的效率与可靠性。

4.2.1 自动化路径生成

在无人机巡检过程中，自动化路径生成是确保无人机有效、高效执行巡检任务的关键环节。通过预先制定合理的飞行路径，不仅可以提升巡检的覆盖率，更能够减少人工干预，提高巡检的安全性和实用性。

首先，自动化路径生成应基于输电线路的特点以及无人机的飞行性能。具体而言，需要考虑以下几个因素：

输电线路的几何形状：输电线路可能存在直线、弯曲和交叉等多种形状，路径规划需确保无人机能够平稳飞过所有线路。
障碍物识别：在输电线路周边，常会有树木、建筑物等障碍物，为保证飞行安全，需提前将这些障碍物纳入飞行路径的计算中。
飞行高度设置：根据无人机的飞行高度，调整路径生成的算法，以确保无人机在最佳高度巡检，既能达到清晰拍照的目的，又不影响输电线路的正常运行。
巡检区域划分：根据输电线路的长度和周边环境，将巡检区域进行合理划分，以便于无人机逐段完成巡检，避免重复飞行。

在路径生成过程中，主要采用坐标系和航向规划算法，通过将输电线路的坐标转化为无人机可以理解的飞行路径。这一过程可以通过以下步骤进行：

初步的数据采集，通过高解析度卫星图像或地理信息系统（GIS）获取输电线路的位置信息。
基于获取的数据，使用路径规划算法如A*算法或Dijkstra算法，自动生成无人机的飞行路径。这些算法会根据障碍物的位置和巡检要求，计算出一条最优路径。
在算法计算完成后，生成的路径将以坐标点的形式存储，并通过无人机的控制系统进行验证与调整，确保无人机按照设定的航线飞行。

以下是自动化路径生成过程中需要考虑的几个关键步骤及参数配置：

步骤	描述
数据采集	收集输电线路的位置信息，如坐标、障碍物分布等。
路径计算	利用算法生成巡检路径，确保其避免障碍物并覆盖全线路。
参数设定	设定飞行高度、速度、调头方式等飞行参数。
校验与优化	对生成路径进行测试，确保飞行安全和任务完成度。
实施与监控	上线无人机巡检，根据实时数据调整并优化路径。

通过以上步骤生成的自动化路径，将能够有效支撑无人机在巡检过程中执行任务，提升工作效率，并确保无人机始终处于安全状态。在系统实施阶段，必要的飞行测试和数据反馈将持续优化路径生成算法，以适应不同环境和要求的变化。

4.2.2 遇险情况应对策略

在无人机巡检过程中，遇险情况的应对策略至关重要，确保无人机的安全与任务的顺利完成。针对不同类型的遇险情况，我们需要制定相应的应急预案，确保在发生紧急情况时，操作人员可以快速有效地采取行动。

首先，无人机可能会遇到信号丢失、动力故障、恶劣天气、障碍物碰撞等多种风险。针对这些风险，我们可以制定如下应对策略：

信号丢失
当无人机在飞行过程中出现信号丢失的情况，系统应自动进入预设的返航模式。无人机在丢失信号后，能够根据最后的 GPS 坐标和飞行高度，自动导航至起飞点或指定安全区域并安全着陆。在此过程中，应确保无人机具备一定的自我保护能力，避免因信号丢失而导致意外坠毁。
动力故障
针对动力故障，须确保无人机配备适合的故障诊断系统，实时监测电池电量和飞行状态。一旦发现电池电量低于安全阈值或动力系统异常，系统会自动启动“安全着陆”程序，将无人机引导至事先设定的安全降落点。此外，操作人员应定期检查无人机的电池和动力系统，以防故障发生。
恶劣天气
在遇到强风、暴雨、雷电等恶劣天气条件时，无人机应具备自动识别能力并立即中止飞行任务。系统会实时接收气象信息，并根据设定的安全飞行条件，若越过预设阈值，及时发出警报，取消当前飞行并引导无人机返回。在天气好转后，操作人员可以重新评估情况，决定是否继续巡检。
障碍物碰撞
无人机应配备高灵敏度的障碍物探测系统，实时扫描周围环境，并在发现障碍物时自动调整飞行路径，规避潜在碰撞。一旦系统识别到预设的风险，立即主动采取避让措施，如改变高度或转向以确保安全飞行。同时，飞行路径规划中应考虑常见障碍物的位置，预先设定安全距离。
突发情况的应急指令
在遇险情况下，操作人员需要能够迅速执行手动控制指令。设计一个简单的控制界面，使操作人员可以通过一键式操作快速发出紧急着陆、返航或停止飞行的指令。确保在任何情况下，操作人员都能够迅速介入，避免不必要的损失。
数据记录与评估
在处理遇险情况后，系统应记录相关数据，包括但不限于遇险时间、地点、故障类型以及处理结果。事后应对这些数据进行全面分析，总结经验教训，以优化后续的巡检策略和无人机性能。

通过实施上述遇险情况应对策略，我们可以提高无人机巡检的安全性与可靠性，确保在复杂的作业环境中，无人机能够安全稳定地完成任务。

4.3 数据采集

在无人机巡检过程中，数据采集是确保巡检质量和效率的关键环节。通过搭载先进的传感器与摄像设备，无人机能够在巡检过程中获取实时的图像、视频及其他环境数据。数据采集的过程主要分为以下几个步骤：

首先，在巡检前需对无人机的设备进行全面检查，确保传感器、相机及数据存储单元正常工作。巡检任务的准备包括设置巡检路径、检查电池电量、确保通信链路畅通等，确保在巡检过程中数据采集的连续性与稳定性。

在数据采集过程中，无人机按照预设路线飞行，自动启动传感器进行数据记录。具体采集的数据包括：

高分辨率的图像和视频：通过2D相机和红外相机，对输电线路、杆塔及周边环境进行拍摄，以便后续分析。
温度数据：使用红外传感器实时监测导线、变压器等设备的温度，判断是否存在过热现象。
电磁场强度：利用电磁传感器测量输电线路周围的电场和磁场强度，对设备运行状态进行评估。
风速与气象数据：安装气象传感器，获取风速、湿度、气温等数据，分析环境对设备运行的影响。

其次，在飞行过程中，无人机会对采集到的数据进行初步的处理与存储。采集的数据被实时传输至地面控制站，便于监测和存档。同时，无人机应具备一定的智能数据筛选能力，自动排除画面模糊或数据不完整的图像。

在数据存储方面，应确保数据存储的安全与完整。无人机可将数据存储在本地存储设备，同时定期将数据传输至云端服务器，保证数据的长期保存与备份。数据传输采用加密方式，防止数据被篡改或丢失。

数据采集完成后，无人机将按预定路线安全返回，将数据传回地面控制中心。此时，数据分析平台会自动获取数据，并进行后续分析处理。通过数据采集与分析的结合，可以实时识别设备的异常状态，及时生成报表，协助运维人员进行故障诊断和线路维护。

为了提升巡检精度，建议在数据采集过程中引入以下技术：

图像识别技术：利用深度学习算法，通过图像识别技术实现对输电线路异常情况的自动检测。
数据融合技术：将来自不同传感器的数据进行融合分析，提高巡检的准确性和可靠性。
实时监控系统：建立实时监控并反馈机制，及时回应无人机巡检过程中发现的问题。

全流程的标准化操作与数据采集策略有助于提升无人机巡检的专业性及效率，为输电线路的安全运行提供坚实的数据基础。通过不断迭代与优化采集流程和技术，能够实现更加智能化与自动化的巡检作业。

4.3.1 高清图像采集

在无人机巡检过程中，高清图像采集是确保对输电线路进行全面、精准检查的重要环节。为了实现高质量的图像数据采集，首先需选用适合的无人机平台和高清摄像设备。

通常，选择支持4K或更高分辨率的摄像头，以提供清晰的图像和细节。这类摄像头能够捕捉到输电线路及其构件的微小缺陷，如腐蚀、裂缝及其它结构问题。根据不同巡检需求，摄像头还可以配置红外和可见光两种模式，以便进行多种环境条件下的检测。

在飞行过程中，无人机应保持稳定的飞行速度和高度，以确保图像采集的均匀性。建议设定无人机的飞行高度在50至100米之间，取决于具体地形和想要获取的图像效果。相机应设置为快速连拍模式，以便在经过输电线路时连续采集多帧图像。

在数据采集过程中，需使用地面控制系统来实时监控无人机的状态与图像采集效果。应记录每一帧图像的时间戳、GPS坐标和高度等信息，以便后续的数据分析和管理。这些数据将帮助分析人员快速定位问题区域，并提供有效的巡检报告。

在数据处理阶段，可采用图像分割与目标检测算法，对采集的高清图像进行处理，识别出潜在缺陷。具体的处理步骤包括：

图像预处理：如去噪、增强对比度等，以提高后续分析的准确度。
特征提取：识别并标记图像中的重要构件及缺陷。
缺陷分类：通过机器学习模型对缺陷进行分类，并标注出相应的等级。

表格1列出了不同类型的图像采集设备及其特点：

设备类型	分辨率	拍摄模式	特色功能
高清相机	4K及以上	可见光，红外	细节捕捉，夜视能力
热成像相机	>=320x240	红外	温度异常检测
运动相机	1080p及以上	录像，连拍	便携性强，适应恶劣天气

通过上述流程，无人机在进行输电线路巡检时，可以高效、精确地完成高清图像数据的采集，为后续数据分析和决策提供可靠的基础。同时，对设备和软件的定期维护和升级也是确保图像采集系统稳定、可靠运行的重要措施。

4.3.2 温度与湿度传感器数据记录

在无人机巡检过程中，实现温度与湿度的实时监测和数据记录至关重要。这不仅有助于评估输电线路环境条件，还能为日后数据库的建立和分析提供基础数据支持。为此，需要选用稳定可靠、响应迅速的温度与湿度传感器，将其与无人机的飞行控制系统及数据传输系统有效集成。

无人机在巡检过程中需要在不同的环境条件下飞行，这意味着温度和湿度的监测要具备高精度和高稳定性。因此，选择的温湿度传感器应当具备以下特性：

精度高：温度测量误差应小于±0.5℃，湿度测量误差应小于±3%RH。
响应速度快：传感器需要能够在短时间内对环境变化作出反应，确保记录数据的时效性。
抗干扰能力强：在高电磁干扰环境下，传感器仍需正常工作，确保数据的可靠性。
体积小、重量轻：以适应无人机的负载特性，不影响飞行性能。

在实际的数据采集流程中，温度和湿度数据的记录应按以下步骤进行：

传感器安装：将温湿度传感器安装在无人机的合适位置，确保其能自由获得空气流通，避免受到遮挡。
初始化设置：在飞行前，通过无人机控制系统对传感器进行初始化设置，包括零点校准、采样频率设置等。一旦设置完成，传感器就可以开始采集数据。
数据采集：在无人机巡检飞行时，温湿度传感器会定时采集环境数据。建议设置每秒采集一次数据，具体可以根据任务需要调整。采集的数据可包括以下内容：

时间戳	温度 (℃)	湿度 (%)
2023-10-01 10:00:00	22.5	45
2023-10-01 10:00:01	22.4	44
2023-10-01 10:00:02	22.7	46

数据存储：采集到的数据需实时存储到无人机的飞控系统中，或通过无线网络传输至地面控制站，以便实时监控和后期分析。
问题告警机制：基于温湿度的监测阈值，制定科学合理的告警机制。例如，当温度超过某一安全值或湿度达到临界水平时，无人机应自动向地面控制中心发送警报消息，以便相关人员及时进行响应。
数据后处理：巡检完成后，先将温湿度数据进行清洗、去噪等处理，然后存入中央数据库，供后续数据分析和模型建立使用。

通过以上流程，保证温度和湿度数据的连续、准确和可靠，为输电线路的无人机巡检提供有效的数据支持，从而促进输电设施的安全、稳定运行。

5. 数据分析模块

数据分析模块作为输电线路无人机自主巡检系统的核心组成部分，旨在对巡检过程中收集到的各类数据进行有效处理和分析，提供准确的输电线路状态评估和故障预警。该模块主要涵盖数据采集、数据处理、数据存储和数据可视化四大功能，以实现实时监测和历史数据分析。

在数据采集阶段，无人机装备先进的高清摄像头和多种传感器，如红外热像仪、激光雷达等。这些设备可对输电线路、塔杆、绝缘子等进行全面巡检，所收集的数据包括但不限于图像、温度、位置信息等。数据将在无人机飞行过程中实时传输至地面控制中心，为后续的分析与处理奠定基础。

数据处理是该模块的关键环节。首先，针对图像数据，将应用图像处理技术进行边缘检测、特征提取等操作，从而识别出输电线路的各个组件。接着，对传感器数据进行格式化和清洗，剔除噪声和异常值，确保后续分析的有效性。此外，结合机器学习和深度学习技术，构建电力设备健康状态的预测模型，对潜在的故障进行预警。这一过程通常可以分为以下几个步骤：

数据预处理
特征提取与选择
模型训练与验证
结果生成与输出

在数据存储方面，设计合理的数据库架构是保证数据管理高效性的关键。我们建议采用关系型数据库和非关系型数据库相结合的方式，以便于处理各种结构化和非结构化数据。定期备份和数据归档能够确保数据的安全性和可追溯性，从而满足监测和审计的需求。

数据可视化功能将分析结果以友好的界面呈现给用户。通过基于网页的可视化平台，用户能够直观地查看输电线路的状态，分析结果，及故障位置。此外，数据图表的动态展示，使得用户可随时获取最新的数据更新，提高响应速度。

为提高整体的数据分析效率，本模块还将提供多种报告生成工具，用户能够根据需要导出巡检报告、故障预测报告等。报告中将包含图表、数据统计以及建议措施等信息，使得决策者能快速把握输电线路的健康状态和维护需求。

最后，本模块将支持机器学习算法的在线更新系统，以持续完善模型的预测能力。通过不断更新的训练数据，系统能够适应新的环境变化和设备状态，确保分析结果的准确性和有效性。随着数据量的增加，数据分析模块将通过引入大数据技术，实现对海量数据的高效分析与处理，为电力公司提供准确、及时的决策依据。

5.1 数据预处理

在输电线路无人机自主巡检与数据分析平台中，数据预处理是至关重要的一环，直接影响后续的分析结果和决策支持。数据预处理的主要目标是提高数据质量，去除无关信息，确保数据符合分析需求，以便为后续的数据分析模块提供准确可靠的输入。

首先，数据预处理包括对无人机巡检过程中采集的图像、视频以及传感器数据进行清洗和筛选。在实际应用中，巡检过程可能因为天气条件、光照变化等外部因素受到影响，从而导致采集的数据存在噪声或异常值。为此，可以采用以下步骤进行数据清洗：

异常值检测：利用统计方法（如箱形图）分析数据分布，通过设置合理的阈值来筛选出明显的异常值，并进行标记或剔除。
噪声过滤：采用信号处理技术，对传感器采集的信号进行平滑处理，如应用低通滤波器、均值滤波等，以减少环境干扰带来的噪声。
数据一致性检查：对于不同传感器采集的数据，如温度、湿度等环境数据，需要确保时间戳的一致性和数据来源的准确性。通过对时间戳进行统一格式化处理，可以方便后续的数据融合。

在完成数据清洗后，下一步是进行数据标准化处理，特别是对于多种类型的数据（如图像、频谱数据和文本数据）来说，统一的数据格式是非常重要的。标准化处理包括以下几个方面：

图像数据可以进行尺寸调整和格式转换，以保证所有输入图像的大小一致，便于后续的深度学习训练。
对于数值型数据，可以通过归一化处理，使数据在相同的量程内，通常采用0到1之间的线性变换。
文本数据（如巡检记录或故障描述）需要进行分词、去除停用词，以及可能的词干提取，以便在后续的自然语言处理环节中使用。

数据预处理的最后一步是数据的整合和存储。在无人机巡检中，不同传感器和多次巡检所产生的数据通常需要整合到一个统一的数据仓库中。可以使用数据库管理系统（如MySQL、MongoDB）进行高效的数据存储和索引。然而，这一过程必须考虑到数据的可扩展性和访问性能，从而保障分析模块在处理大规模数据时的效率。

为了促进数据分析的效率，还可以构建一个数据预处理的流程示意图，如下所示：

通过该数据预处理流程的实施，可以确保用户在后续的数据分析中获得高质量、整洁且一致的数据输入，从而准确识别输电线路的潜在故障，评估设备状态，最终实现无人机巡检的最大效益。

5.1.1 数据清洗

在数据分析模块中，数据预处理是确保数据质量的重要一步。数据清洗作为数据预处理的关键环节，主要目的是识别并去除数据集中存在的错误、冗余及不一致性，确保后续的数据分析和决策的准确性和可靠性。在输电线路无人机巡检获得的海量数据中，数据清洗将涉及以下几个方面：

首先，数据质量评估是数据清洗的基础。通过对原始数据的检查，可以识别出缺失值、异常值和重复数据等问题。为了更直观地评估数据质量，可以建立一个数据质量评估表，示例如下：

问题类型	描述	处理方法
缺失值	重要数据项缺失	插补、删除
异常值	超出合理范围的测量结果	识别后进行修正或删除
重复数据	相同记录的重复出现	标识重复并保留一份

在识别出问题后，针对缺失值的处理上，常用的方法包括通过均值、中位数或众数进行插补，尤其是在数据分布较为均匀且对结果影响不大的情况下。同时，如果缺失值占比极高，考虑直接删除缺失记录，以避免对分析结果产生不利影响。

对于异常值的处理，需明确异常值的界定标准。可以采用箱线图或Z-score方法来识别异常值，并通过业务知识判断其合理性。若确认异常值确实是错误数据，则应删除或用合理值替换。同时，对于一些可能的边界数据，需进行专业的评估，决定是否予以保留。

在处理重复数据时，建立唯一识别标识，如记录的ID，可以方便地定位重复项并进行清理。一般情况下，保留时间最新的记录会更具参考价值。

此外，数据规范化也是数据清洗的重要环节。对于同一类型的数据，需统一编码格式、清洗文本字段，如去除多余的空格、统一单位等，确保数据的一致性。例如在输电线路的温度数据中，如果某部分数据采用摄氏度表示，而另一部分采用华氏度，这时就需通过一定的转换规则进行统一。

最后，在完成数据清洗后，建议进行数据清洗报告的生成，该报告应包含数据清洗过程的详细记录和清洗结果的统计分析，以便后续数据处理及决策分析参考。通过这种系统的、细致的方法，确保数据清洗后的数据集具有高质量，进而为后续的数据分析奠定良好的基础。

5.1.2 数据格式转换

在输电线路无人机自主巡检过程中，获得的数据格式多样，往往来源于不同传感器及采集设备。这些设备可能输出图像数据、视频流、GPS位置信息、温度湿度数据等。为了确保后续的数据分析和处理能够准确有效，进行数据格式转换是一个关键环节。

数据格式转换的主要目标是将不同来源和类型的数据统一为一个标准化的格式，以便进行后续的数据库存储、算法处理和可视化展示。常见的数据格式包括CSV、JSON、XML以及图像和视频格式等。在此过程中，需要考虑兼容性、效率和数据的结构化程度。

首先，图像和视频数据通常采用JPEG、PNG或MP4等格式，这些格式在图像质量和文件大小上具有良好的平衡。对于需要进行图像处理的场景，这一环节可将原始图像转换为灰度图或特征提取后的数据格式，以便后续进行图像分析。

对于GPS位置信息，通常会采用WKT（Well-Known Text）或GeoJSON格式进行表达，这些格式不仅能够表示空间数据的几何形状，还能方便地与其他地理信息系统（GIS）工具结合使用。

温度和湿度等环境数据，常常以键值对的形式存在，利用JSON格式将这些信息进行结构化，可以实现数据的易读性和扩展性。转换后的示例数据结构如下：

{
  "sensor_id": "temp_sensor_1",
  "timestamp": "2023-10-15T14:30:00Z",
  "temperature": 25.3,
  "humidity": 60.5,
  "location": {
    "latitude": 34.0522,
    "longitude": -118.2437
  }
}
