街机模拟游戏逆向工程(HACKROM)教程:[7]68K汇编寄存器

在之前的章节中，我们测试了一些程序代码，代码中很常见的一些比如D0,D1,D2....A0,A1,A2......之类的代码。这些代码中的字符是告诉汇编程序，这里是指向一个寄存器。寄存器是处理器的内部也有一些存储的空间，不同类型处理器根据其设计结构和设计目的的不同，各自有着不同类型的寄存器。在寄存器中，因为与CPU联系密切，数据的移动，加减操作，读取写入要比任何其他的存储设备(比如高速缓存，内存，硬盘等) 效率更高，速度更快(但是由于是集成在处理器内部，造价更高，存储空间也更小)。

数据寄存器：

68000有8个数据寄存器：

d0, d1, d2, d3, d4, d5, d6, d7

数据寄存器寄存了将要写入的数据，或读取后的数据。它就像缓冲器，持有从内存复制的数据，以准备给处理器使用。每个寄存器都有四个字节大小的空间，比如：

d0        00 00 00 00

地址寄存器：

68000同时拥有8个地址寄存器：

a0, a1, a2, a3, a4, a5, a6, a7

和数据寄存器不同，地址寄存器不能进行单字节长度的读取操作，只能进行双字节或四字节的操作。

我们需要注意，有部份的指令只能操作数据寄存器，而不能操作地址寄存器。

地址寄存器是用来存储地址的，我们可以对地址寄存器进行读写操作。

带括号的地址寄存器：

我们在很多代码中，我们可能会看到比如:

move.l    #$10,a0
move.l    #$20,(a0)

这样的代码，当A0加了括号变成了(A0)的时候，这条指令不会把$20这个立即数放到A0寄存器，而是会把$20这个立即数放到A0寄存器所指向的地址中。

我们来测试一下这两句代码：

*-----------------------------------------------------------
* Title      :
* Written by :
* Date       :
* Description:
*-----------------------------------------------------------
    ORG    $1000
START:                  ; first instruction of program

* Put program code here
    move.l    #$10,a0
    move.l    #$20,(a0)

    SIMHALT             ; halt simulator

* Put variables and constants here

    END    START        ; last line of source

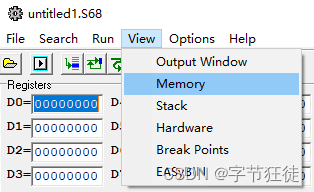

 要观察该程序运行结果，我们同时需要打开内存窗口：

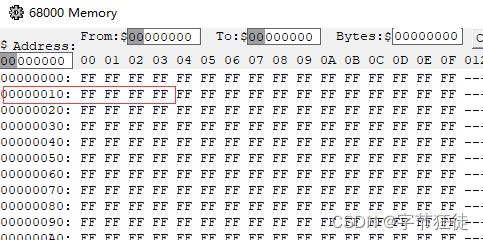

并观察内存窗口中的地址$10的值为FF FF FF FF：

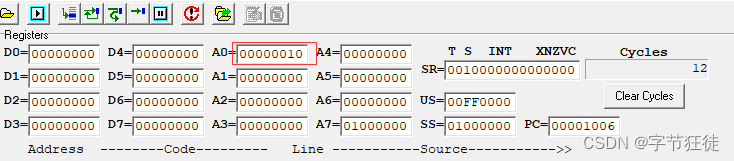

我们步进一次，观察A0

可以看到，第一句代码是直接改变了A0寄存器。

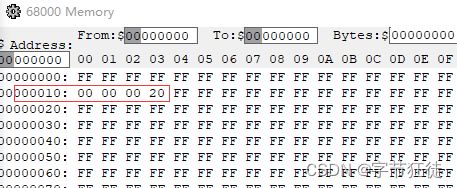

我们再步进一次，同时观察内存窗口的地址$10

可以看到，第二句代码是改变了A0寄存器数据所指向的地址的值。

所以，当我们看到带括号的代码，比如(a0),($6c+A0)之类的代码，该代码是告诉汇编程序，这里指向的是一个内存地址。

自增/自减

地址寄存器的另一个方便的功能是自增/自减功能。该功能的作用是，执行完该指令后，该寄存器的值会根据操作长度来对寄存器的值进行增加或减少。

move.l    #$20,(a0)+

把之前测试代码中的括号右边增加一个"+"符号，就是自增功能

move.l    #$20,-(a0)

而自减功能，是要在括号左边增加一个"-"符号。自减和自增的不同之处还有就是，自减操作是在指令操作源操作数之前进行"自减"。

---

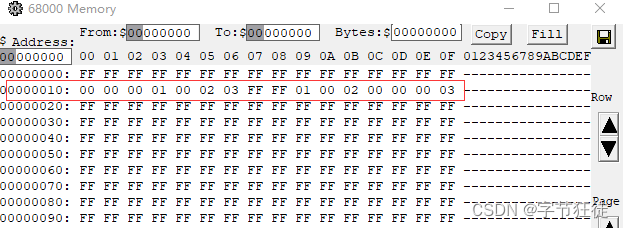

我们可以测试并观察以下代码来更直观地了解自增和自减功能：

*-----------------------------------------------------------
* Title      :
* Written by :
* Date       :
* Description:
*-----------------------------------------------------------
    ORG    $1000
START:                  ; first instruction of program

* Put program code here
    move.l      #$10,a0            *a0=$10
    move.l      #$01,(a0)+         *(a0)=$00000001, a0=a0+4
    move.w      #$02,(a0)+         *(a0)=$0002,     a0=a0+2
    move.b      #$03,(a0)+         *(a0)=$03,       a0=a0+1

    move.l      #$20,a0            *a0=$20
    move.l      #$03,-(a0)         *a0=a0-4,        (a0)=$00000003
    move.w      #$02,-(a0)         *a0=a0-2,        (a0)=$0002
    move.b      #$01,-(a0)         *a0=a0-1,        (a0)=$01

    SIMHALT             ; halt simulator

* Put variables and constants here

    END    START        ; last line of source
