Linux 进程的一生（二）：从 CFS 到 EEVDF，调度器的演进与原理

在上一章节，我们深入分析了 Linux 进程与线程的创建过程，探讨了 fork() 和 clone() 的实现细节。然而，进程的生命周期不仅仅止步于创建，在上节中我们说到，在创建完task_struct结构体之后，将新的任务放在调度队列上等待调度。而调度是进程从“创建”走向“运行”的关键环节。

Linux 内核调度器负责在多个任务之间合理分配 CPU 资源，以确保系统的高效性、公平性和实时性。随着计算机硬件的发展，Linux 进程调度器经历了从 O(n) 复杂度的调度算法，到 O(1) 调度器，再到 CFS 的演进。最近，Linux 内核又引入了 EEVDF（Earliest Eligible Virtual Deadline First）作为对 CFS 的改进，以进一步优化低延迟任务的公平性和响应性。

本篇文章将围绕 Linux 进程调度器的演进、CFS 调度器的核心机制，以及 EEVDF 调度算法 展开详细分析，探索调度器如何影响进程运行的效率与公平性。

调度器的发展历史

1.O(n)调度器的发展过程

之前到2.4版本的Linux调度器经历了先来先服务、短作业优先、时间片轮转以及优先级时间片轮转的发展过程，一步一步弥补了之前的不足：

调度算法	主要思想	改进点（相较于前一算法）	主要不足
先来先服务	按照进程到达的顺序进行调度，先到先执行，直到进程完成	最基础的调度算法，实现简单	可能导致“短作业等待长作业”问题，容易产生“饥饿”现象
短作业优先	选择最短的作业优先运行，减少平均等待时间	解决先来先服务 的“短作业等待长作业”问题，提高吞吐量	需要提前知道 CPU Burst Time，不适用于动态环境，可能导致长作业“饥饿”
时间片轮转	每个进程被分配一个固定时间片，时间片到后被切换	解决短作业优先可能导致的“饥饿”问题，所有进程公平获得 CPU 时间	可能增加上下文切换的开销，选择合适的时间片长度较难，且有的进程较为“迫切“
优先级时间片轮转	在时间片轮转的基础上引入优先级，高优先级的进程比低优先级的进程更容易获得 CPU	结合了优先级调度和 RR，保证高优先级进程快速响应，同时维持公平性	低优先级进程可能长期得不到调度，可能需要引入“优先级提升”机制
动态优先级时间片轮转	在 静态优先级 的基础上，引入 动态优先级 机制，根据进程行为、等待时间等动态调整优先级	解决固定优先级调度的“饥饿”问题，使得长期等待的低优先级进程能逐渐获得 CPU 机会

2.Linux2.5 O(1)调度器

上述算法的复杂度都是O(n),但是随着多核系统的出现，若多个CPU都使用同一个运行队列，则会导致锁竞争加剧。且遍历整个运行队列也较为低效，故发展重点转为了如何提高多核系统下的调度器的性能。

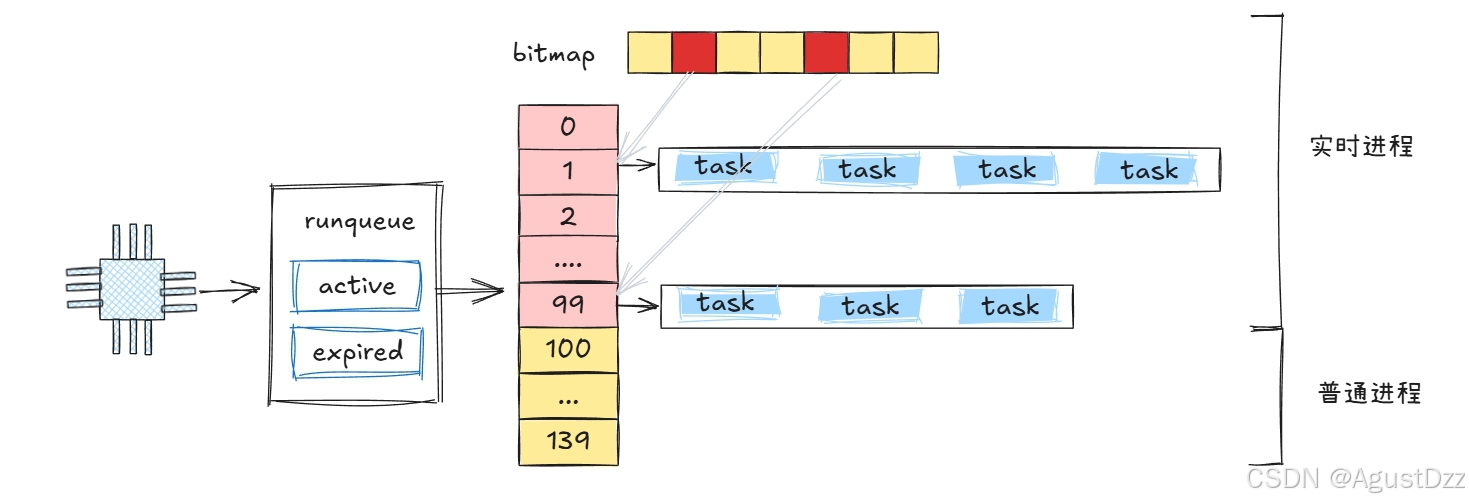

在Linux2.5中，针对上述问题，每个CPU都维护一个运行队列，减少了锁竞争。并且引入了多优先级任务队列：即每一个优先级有一个队列，数值越低，优先级越高。并且在查找时引入了bitmap辅助实现O(1)查找，通过每个比特来表示对应的优先级是否有任务。逻辑图大致如下：

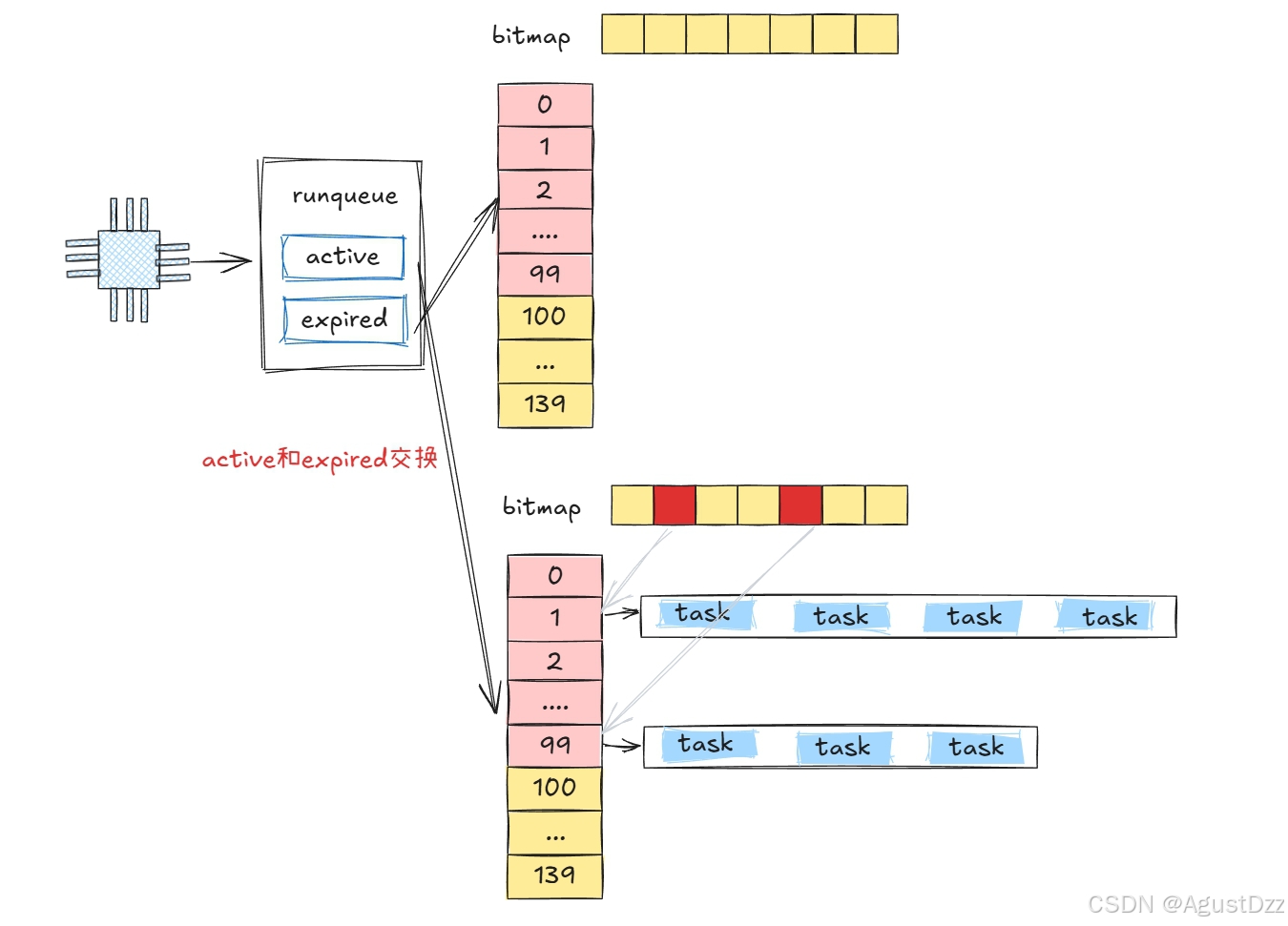

并且每一个runqueue上有两个任务队列：active(当前周期要调度的进程列表)、expired(当前周期时间片用完的进程列表)。当active中的task全部执行完毕时，active和expired队列会交换，进行下一个周期的调度运转：

然而在调度优先级上，实时进程和普通进程是不同的，在实时进程中，优先级是静态的，高优先级的进程一定会先调度，使用SCHED_FIFO和SCHED_RR去分配CPU。

但对于普通进程来说，使用的是上面讲过的动态优先级的方法，静态优先级不变，但是动态优先级会随着对时间片的使用来动态的调整：

优先级	类型	适用调度策略	适用场景
0-99	实时优先级	SCHED_FIFO（先来先服务） SCHED_RR（时间片轮转）	硬件中断处理、音视频处理、工业控制
100-139	普通优先级	SCHED_NORMAL（CFS） SCHED_BATCH（批处理） SCHED_IDLE	绝大部分用户进程，如浏览器、编译任务等

调度策略

进程线程的调度依赖于调度策略，可以使用chrt命令查看当前系统支持的调度策略：

SCHED_OTHER 最小/最大优先级     : 0/0
SCHED_FIFO 最小/最大优先级      : 1/99
SCHED_RR 最小/最大优先级        : 1/99
SCHED_BATCH 最小/最大优先级     : 0/0
SCHED_IDLE 最小/最大优先级      : 0/0
SCHED_DEADLINE 最小/最大优先级  : 0/0

其各个特点如下表：

调度策略	优先级范围	调度特点	适用场景
SCHED_OTHER （默认）	100-139	默认调度策略（CFS） - 使用 nice 值（-20~19）调整权重 - 采用 红黑树 实现公平调度	普通用户进程（大多数应用程序）
SCHED_FIFO（实时）	1-99	固定优先级调度 - 只要进程不主动放弃 CPU，它会一直运行	实时任务（音视频处理、工业控制）
SCHED_RR（实时）	1-99	类似 FIFO，但使用时间片轮转 - 相同优先级的进程轮流执行，防止饥饿	需要公平 CPU 时间的实时任务（如网络包处理）
SCHED_BATCH	100-139	适用于 CPU 密集型任务 - 进程不会主动抢占 CPU，只会在空闲时运行	批处理任务（大规模数据处理、机器学习训练）
SCHED_IDLE	100-139	仅在 CPU 空闲时运行 - 适用于 低优先级任务	后台计算、不重要的任务（如文件索引、日志分析）
SCHED_DEADLINE	最高优先级的实时进程	基于 Earliest Deadline First调度算法 - 适用于 硬实时任务 - 需要设置 运行时间、周期、截止时间	严格实时任务（机器人控制、金融交易）

CFS调度器

在 Linux 进程调度中，CFS（Completely Fair Scheduler）完全公平调度器 负责普通进程的调度。CFS 通过调度实体维护进程的调度信息，核心指标是 虚拟运行时间 vruntime，它决定了进程在调度队列中的优先级。

1.sched_entity

在 task_struct 结构体中，每个普通进程都有一个 sched_entity，它包含进程的调度权重（weight） 和 虚拟运行时间（vruntime） 等信息：

struct sched_entity {
    struct load_weight    load;      // 进程的调度权重
    u64                   vruntime;  // 进程的虚拟运行时间
    struct list_head      group_node;
    struct cfs_rq         *cfs_rq;   // 所属的 CFS 运行队列
    ...
};

2.计算进程权重（weight）

CFS 使用 nice 值来计算进程的调度权重，nice 取值范围为 -20（最高优先级）到 19（最低优先级）。
nice=0 的进程默认权重为 1024，其余 nice 值的权重可通过查表获取：

const int sched_prio_to_weight[40] = {
 /* -20 */     88761,     71755,     56483,     46273,     36291,
 /* -15 */     29154,     23254,     18705,     14949,     11916,
 /* -10 */      9548,      7620,      6100,      490 4,      3906,
 /*  -5 */      3121,      2501,      1991,      1586,      1277,
 /*   0 */      1024,       820,       655,       526,       423,
 /*   5 */       335,       272,       215,       172,       137,
 /*  10 */       110,        87,        70,        56,        45,
 /*  15 */        36,        29,        23,        18,        15,
};

内核中提供一个函数set_load_weight来查表，用来计算一个任务的权重，即上述调度实体结构体中的load。

void set_load_weight(struct task_struct *p, bool update_load){//p是设置调度权重的进程,
    int prio = p->static_prio - MAX_RT_PRIO;//得到用于 sched_prio_to_weight[] 的索引
	    struct load_weight lw;

    if (task_has_idle_policy(p)) {
        lw.weight = scale_load(WEIGHT_IDLEPRIO);
        lw.inv_weight = WMULT_IDLEPRIO;
    } else {
        lw.weight = scale_load(sched_prio_to_weight[prio]);
        lw.inv_weight = sched_prio_to_wmult[prio];
    }//计算调度权重,判断任务类型

    if (update_load && p->sched_class->reweight_task)
        p->sched_class->reweight_task(task_rq(p), p, &lw);
    else
        p->se.load = lw;//更新进程的负载
......
}

3.vruntime的计算

在 CFS 调度器中，vruntime 作为调度依据，vruntime 最小的进程会被优先调度。
vruntime 的计算公式：

$$\text{vruntime}=\frac{\text{nice\_0\_weight}\cdot \text{delta\_exec}}{\text{weight}}$$

在内核中的实现源码为：

static inline u64 calc_delta_fair(u64 delta, struct sched_entity *se)
{
    if (unlikely(se->load.weight != NICE_0_LOAD))
        delta = __calc_delta(delta, NICE_0_LOAD, &se->load);
//计算进程 vruntime 增长的调整值 delta
    return delta;
}

当 weight ≠ 1024 时，调用 __calc_delta() 进行缩放计算，使得 nice=-20 的进程 vruntime 增长最慢，nice=19 的进程 vruntime 增长最快。

static u64 __calc_delta(u64 delta_exec, unsigned long weight, struct load_weight *lw) {
    u64 fact = scale_load_down(weight);
    u32 fact_hi = (u32)(fact >> 32);
    int shift = WMULT_SHIFT;
    int fs;

    __update_inv_weight(lw);  // 更新反权重 inv_weight

    if (unlikely(fact_hi)) {
        fs = fls(fact_hi);
        shift -= fs;
        fact >>= fs;
    }

    fact = mul_u32_u32(fact, lw->inv_weight);

    return mul_u64_u32_shr(delta_exec, fact, shift);
}

4.cfs_rq

该结构体表示CFS就绪队列的数据结构，其定义如下：

struct cfs_rq {
    struct load_weight	load;      /* 运行队列的总权重 */
    unsigned int		nr_running;  /* 队列中的进程数 */
    unsigned int		h_nr_running;  /* 仅统计 `SCHED_NORMAL/BATCH/IDLE` 任务 */
    unsigned int		idle_nr_running;  /* `SCHED_IDLE` 任务数量 */
    unsigned int		idle_h_nr_running; /* `SCHED_IDLE` 任务的高优先级任务数 */
    unsigned int		h_nr_delayed;  /* 被延迟执行的任务数量 */
    s64 avg_vruntime;  /* 任务的平均 `vruntime` */
    u64 avg_load;      /* 任务的平均负载 */
    u64 min_vruntime;  /* 运行队列中的最小 `vruntime` */
    struct rb_root_cached tasks_timeline;  /* CFS 任务的红黑树 */
	struct sched_entity *curr;  /* 当前运行的进程 */
    struct sched_entity *next;  /* 下一个要运行的进程 */
	......

};

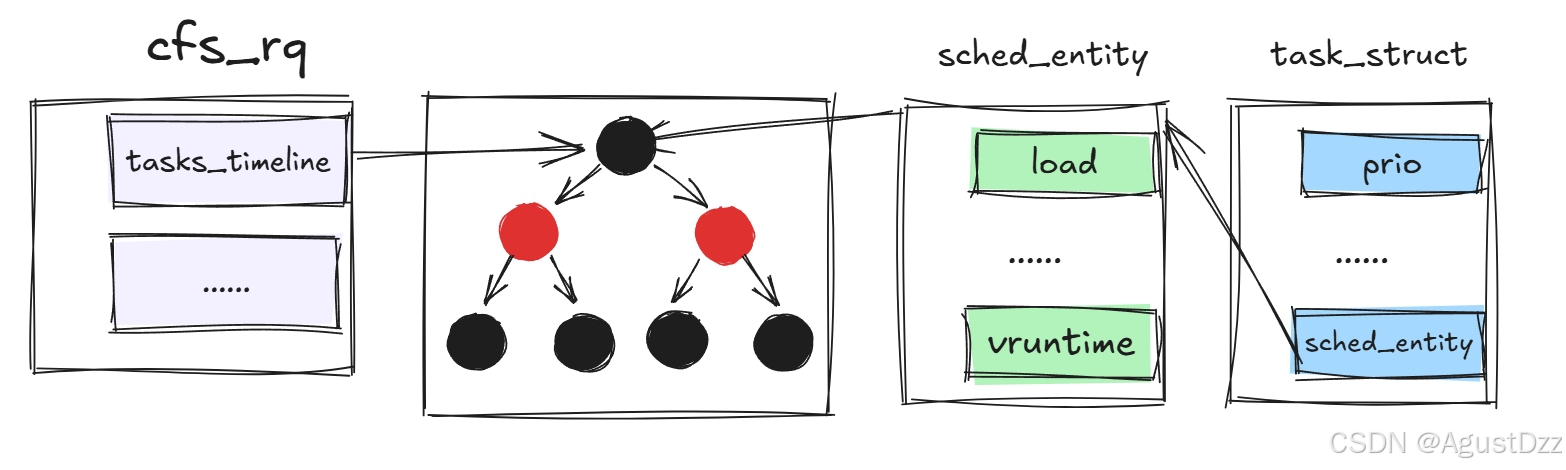

在这个对象中，核心为rb_root_cached类型的tasks_timeline对象，这就是CFS调度器管理就绪任务的红黑树，红黑树中存放的是sched_entity调度实体，而所有可运行的调度实体按照vruntime排序插入红黑树。整体结构如下图所示。

CFS选择红黑树最左边的进程运行。随着系统时间的推移，原来左边运行过的进程慢慢的会移动到红黑树的右边，原来右边的进程也会最终跑到最左边。因此红黑树中的每个进程都有机会运行。

EEVDF调度器

与 CFS 类似，EEVDF 的目标是在相同优先级的所有可运行任务之间均等地分配 CPU 时间。为此，它为每个任务分配了一个虚拟运行时间，并计算出一个“滞后”值，用以判断某任务是否获得了其应有的 CPU 时间份额。具体来说，正滞后值表示该任务欠 CPU 时间，而负滞后值则表示任务已超出其分配。EEVDF 会选择滞后值大于或等于零的任务，并为每个任务计算一个虚拟截止时间（Vitual Deadline），然后选择虚拟截止时间最早的任务作为下一执行任务。这一机制允许时间片较短的延迟敏感任务获得优先，从而提高它们的响应性。

目前对于如何管理滞后值仍存在讨论，尤其是针对处于睡眠状态的任务；但截至目前，EEVDF 使用了一种基于虚拟运行时间（VRT）的“衰减”机制。这种机制防止任务通过短暂睡眠来重置其负滞后值：当任务进入睡眠状态时，它仍保留在就绪队列中，但被标记为“延迟出队”，使得其滞后值随着虚拟运行时间而衰减。因此，长时间睡眠的任务最终会重置其滞后值。最后，当某个任务的虚拟截止时间更早时，可以抢占其他任务，同时任务还可以使用新的 sched_setattr() 系统调用请求特定的时间片，这进一步便利了延迟敏感应用程序的调度。

简单来说，EEVDF 调度器的原理可以比作一个“欠账系统”。每个任务都有一个“账单”，账单上记录了它应得的 CPU 时间和实际得到的 CPU 时间之间的差额，这个差额叫做“lag”。具体原理如下：

1. 公平分账： 每个任务根据它的权重应得一部分 CPU 时间。如果一个任务实际获得的时间少于它应得的部分，它就“欠”了一些时间（lag 为正）；反之则是“超前”了（lag 为负）。
   2.资格判断：当系统的虚拟时间达到任务的某个“门槛时间”时，这个任务就有资格运行。如果任务欠账，它会立即进入候选队列；如果超前，则需要等到其他任务赶上。

2. 设定截止日期：每次任务请求一段 CPU 时间时，根据它的资格时间和请求长度，调度器会计算一个虚拟截止时间。可以把截止时间看作任务“还账”的最后期限——在这个时刻前任务应完成获得所请求的时间。
   4.调度决策：调度器总是选择截止时间最早的任务执行。这样，那些欠账多的任务（截止时间早）会优先获得 CPU 时间，以尽快补上它们的欠款，从而实现整体公平。

总之，EEVDF 就是通过跟踪任务应得和实际获得的 CPU 时间差（lag），并根据任务的权重和请求长度为每个任务设定一个虚拟截止时间，最终始终优先选择截止时间最早的任务运行，从而确保所有任务最终都能按公平比例获得 CPU 时间。

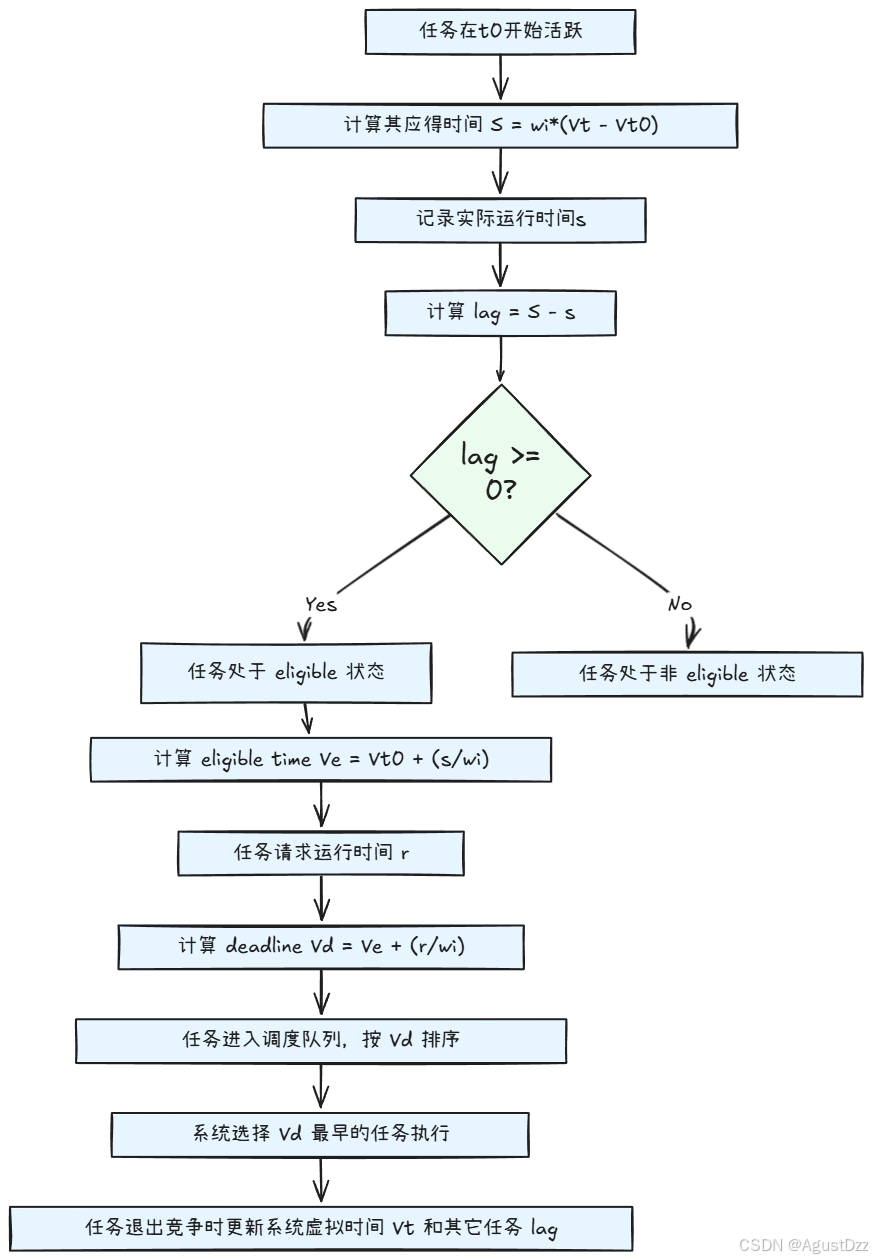

其主要流程如下：

关键概念

1.公平运行时间

$$S(t_1,t_2)={\int }_{t_1}^{t_2}\frac{w_i}{W}dt$$

该公式表示任务 i 在时间段 [t1,t2] 内应获得的 CPU 时间。wi 是任务 i 的权重。W 是系统中所有活跃任务的权重总和。

直观上说，如果任务 i 的权重占所有任务权重的比例为W/wi，那么在任意时刻，它就“理应”分得这部分比例的 CPU 时间。通过对时间段内这一比例积分，就得到了任务 i 在这段时间内应该获得的运行时间 S(t_1, t_2) 。

2.系统虚拟时间

$$V_t={\int }_0^t\frac{1}{W}dt$$

其作用是将实际时间与系统中任务的总权重联系起来，提供一种度量方式，使得调度器能根据系统负载动态地计算各任务应得的时间。

利用虚拟时间 Vt 的定义，可以将公平运行时间公式重写为:
$$S(t_1,t_2)=w_i(V_{t_2}-V_{t_1})$$
这表示任务 i在时间段 [t1,t2] 内应获得的运行时间，等于它的权重 wi 与虚拟时间从 t1到 t2的增长量的乘积。

3.eligible time合格时间

任务 i 的 eligible time 是指这样一个时刻：从任务开始活跃时刻 t0到这个时刻，任务 i 实际获得的运行时间 s(t0,t) 正好等于它应得的运行时间 S(t0,e)（“应得时间”是根据任务权重计算出来的公平分配时间）。

换句话说，eligible time 就是任务 i 完全“赶上”它应得 CPU 时间的那一点，在这个时刻任务 i 的运行时间与应得运行时间相等，此时虚拟时间记为 Ve，即：
$$S(t_0,e)=s(t_0,t)$$
结合
$$S(t_0,e)=w_i(V_e-V_{t_0})$$
可以得到：
$$w_i(V_e-V_{t_0})=s(t_0,t)$$
从这里解出Ve得到：
$$V_e=V_{t_0}+\frac{s(t_0,t)}{w_i}$$
因此，eligible time Ve 就表示任务 i 在虚拟时间上“赶上”它应得的 CPU 时间所需要达到的虚拟时间点。当系统的当前虚拟时间 Vt大于或等于 Ve时，就认为任务 i 的请求变得“合格”，也就是说它有资格作为候选任务去占用 CPU。

4.deadline time截止时间

deadline time 是指任务 i 的请求在虚拟时间区间[Ve,Vd] 内可以获得的运行时间刚好等于请求长度 r。也就是说，从虚拟时间 Ve 开始，到 Vd 为止，按照任务的权重分配，任务 i 应该获得的运行时间等于 r。

换句话说，deadline time 就像是任务的“截止日期”——到了这个虚拟时刻，任务的这次请求理论上应该已经得到了满足。

根据上述定义为：
$$S(e,d)=r$$
改写为：
$$w_i(V_d-V_e)=r$$
解出Vd:
$$V_d=V_e+\frac{r}{w_i}$$

5.多次请求下的递推公式

对于任务 i 的连续多个请求（假设每次请求的长度都是 r），我们有如下递推关系：

• 第一次请求：

$$V_{e1}=V_{t_0}\text{和}{V}_{d1}=V_{t_0}+\frac{r}{w_i}$$

• 后续第 k 次请求：

$$V_{e_k}=V_{d_{k-1}}\text{和}{V}_{d_k}=V_{e_k}+\frac{r}{w_i}$$

这意味着每次新的请求的起点（eligible time）都等于上一次请求的截止时间，而新的截止时间则在前一次基础上增加了 r/wi的虚拟时间。

举例说明

我们可以利用前面介绍的公式来看看 c1 和 c2两个任务在这种情况下如何计算它们的 eligible time 和 deadline time。

假设两个任务的权重相同，都为 2，即
$$w_1=w_2=2$$

对于 c1

• c1 在 t=0 加入，此时我们假定它开始活跃的系统虚拟时间为 Vt0=0。

• c1 的请求长度 r1=2。

• **Eligible time 的计算：**由于 c1 刚加入，还没有运行，所以它在发起请求时的实际运行时间为 0，故

$$V_{e1}=V_{t0}+\frac{s(t_0,t)}{w_1}=0+\frac{0}{2}=0.$$

这表示 c1 从一开始就“欠”它应得的时间。

• Deadline time 的计算：

根据公式
$$V_d=V_e+\frac{r}{w_i}$$
对 c1 有
$$V_{d1}=V_{e1}+\frac{r_1}{w_1}=0+\frac{2}{2}=1$$

对于c2

• c2 在 t=1加入。此时，系统的虚拟时间 Vt0 对于 c2 是它加入时刻对应的虚拟时间。

假设系统在这段期间内一直由 c1 独占运行（实际情况会依赖于调度器如何推进虚拟时间，但为了示例我们假定系统虚拟时间与实际时间接近，即 V(1)=1)，那么 c2 的起始虚拟时间为 1。

• 请求长度：c2 的请求长度 r2=1。
• **Eligible time 的计算：**c2 刚加入时还未获得任何运行时间，所以

$$V_{e2}=V(1)+\frac{0}{w_2}=1$$

• Deadline time 的计算：

$$V_{d2}=V_{e2}+\frac{r_2}{w_2}=1+\frac{1}{2}=1.5$$

因此，在调度决策中，调度器会优先考虑那些拥有较早截止时间的任务。在这个例子中，c1 的截止时间 1 早于 c2 的 1.5，所以即使 c2在 t=1加入竞争，c1 的请求因其更早的截止时间将被优先满足。

这就是如何利用权重、请求长度以及系统虚拟时间来计算并比较两个任务的 eligible time 和 deadline time，从而决定哪个任务更早满足其公平分配的要求。

lag的概念

任务 i 应得时间和已得时间不总是相等的，两者的差值称作 lag：
$${\text{lag}}_i(t)=S_i(t_0,t)-s_i(t_0,t)$$
这个 lag 值反映了任务是否“欠”运行时间（lag 为正）或者“超前”运行时间（lag 为负）。

任务退出竞争时的情况

假设任务 a 在某时刻 t 退出了竞争。为了确保系统的公平性，其它仍然活跃的任务需要“接管”任务 a 剩余的未补偿的运行时间（也就是任务 a 的 lag）。这就是“lag”重新分配的思想。

1.退出前后系统虚拟时间的更新

当任务 a 退出时，系统中其他任务在 [t0,t+] 这段时间内可分配的运行时间，会因为任务 a 的退出而发生变化。
$$S_i(t_0,t_{+})=(t-t_0-s_a(t_0,t))\frac{w_i}{W}$$

• t−t0 是从任务开始活跃到当前的总时长；
• sa(t0,t) 是任务 a 在这段时间内实际获得的运行时间；
• W 是任务 a 退出后，系统中剩余所有任务的权重之和。

2.利用任务 a 的 lag 表达 sa(t0,t)

根据 lag 的定义，对于任务 a 有：
$${\text{lag}}_a(t)=S_a(t_0,t)-s_a(t_0,t)$$
可推算：
$$s_a(t_0,t)=(t-t_0)\frac{w_a}{W}-{\text{lag}}_a(t)$$

3.推导系统虚拟时间的更新

$$S_i(t_0,t_{+})=w_i(V_t-V_{t_0})+\frac{w_i}{W}{\text{lag}}_a(t)$$

这说明，在任务 a 退出后，其他任务 i 的应得运行时间在系统虚拟时间中的增量不仅包括原来的部分 wi(Vt−Vt0)，还额外获得了“补偿”。

由此，系统虚拟时间也相应地更新为：
$$V_{t_{+}}=V_t+\frac{{\text{lag}}_a(t)}{W}$$

4.其它任务的 lag 更新

对于任意其他任务 i，新的 lag 就变为原来的 lag 加上因任务 a 退出而“转嫁”来的那部分：
$${\text{lag}}_i(t_{+})={\text{lag}}_i(t)+\frac{w_i}{W}{\text{lag}}_a(t)$$
这就意味着，退出任务 a 的 lag 会根据各个任务的权重比例均匀地加到剩余任务的 lag 上。

总结

在本篇文章中，我们回顾了 Linux 进程调度器的演进，从早期的 O(n) 复杂度调度算法，到 O(1) 调度器，再到目前主流的 CFS，并分析了 EEVDF 在 CFS 之上的改进。
然而，理解调度器的原理仅仅是第一步，在下一篇文章中，我们将深入 Linux 内核源码，分析具体的调度流程。
