一、通信系统概论
考试内容
1. 概念
通信的定义:人与人之间通过某种媒体进行的信息交流与传递
调制/解调: 在发送端把 基带信号 (包含传输信息的有效信号)加载到某个 载波 (通常为高频的正弦或余弦波)的过程称为 调制 ,得到的信号称为 已调信号 。
解调 是 调制 的逆过程,就是在接收端通过某种信号处理手段从 已调信号 中得到 基带信号 。
通信系统组成:
模拟通信系统:利用模拟信号传递信息的通信系统
- 有效性:有效传输频带(传输带宽)
- 可靠性:接收端解调器的输出信噪比
数字通信系统:利用数字信号传递信息的通信系统
- 有效性:传输速率 和 频带利用率
- 可靠性:差错率 (包括误码率和误信率)
信息和信息量:信息:消息中包含的有效内容
信息量:信息量是指信息多少的量度。 1928年R.V.L. 哈特莱首先提出信息定量化的初步设想,他将消息数的对数定义为信息量。 若信源有m种消息,且每个消息是以相等可能产生的,则该信源的信息量可表示为I=logm
(1)有效性/频带利用率:传输一定信息量所占用的频带宽度
(2)可靠性:传输信息的准确程度
信息速率:rb:指每秒传送的信息量。单位为“bit/s”。
传码率:码元传输速率(Symbol transmission rate)简称传码率,又称符号速率等。它表示单位时间内传输码元的数目,单位是波特 ( Baud ),记为B
通信系统分类;
按信道信号分:模拟通信,数字通信
按传输介质分:有线通信,无线通信
按传输方式分:基带传输,带通传输
按通信业务分:电话通信,图像通信,,,
按复用方式分:频分复用,时分复用,码分复用
按工作波段分:长波通信,短波,微波,光通信
通信方式:通信双方之间的工作方式
按传输方向与时间:单工通信,半双工通信,全双工通信
按码元传输时序:并行传输,串行传输
按系统结构:点到点(一对一),点到多点(一对多),多点之间(多对多)
误码率和误信率:
误码率:错误接受的码元个数与传输码元总数的比值
Pe=错误接受码元数/传输码元总数
误信率:错误接收比特数在传输总比特数中的比例
Pb=错误接收比特数/传输总比特数
信道:传输信号的通道,信号媒介
恒参信道:信道参数在通信过程中基本不随时间变化的信道
随参信道:信道参数在通信过程中基本随时间变化的信道
多径传播:多径传播是从发射机天线发射的无线电波(信号),沿两个或多个路径到达接收机天线的传播现象。
衰落:由于信号的 多径传输 导致信号衰减的过程。
信道容量:信道能无错误传送的最大信息率
**调制信道:**调制器输出到解调器输入端的部分
**编码信道:**编码器输出端到译码器输入端的部分
**分集接收:**分集接收技术是一项主要的[抗衰落技术],充分利用传输中的多径信号能量,以改善传输的可靠性,利用分散的能量进行数据分开接受调整然后再整合
**狭义信道:**信号在通信系统中传输的通道,是信号从发射端传输到接收端所经过的传输媒质。
**广义信道:**除了包括传输媒质,还包括信号传输的相关设备
2.知识点
数字通信系统的优缺点
优点:
抗干扰能力强
传输差错可控
易于集成
易于加密,保密性好
缺点:
传输带宽大
同步要求高
信息的度量;
消息中不确定的成分构成信息,消息出现的概率越大,信息量就越大
信息熵 就是用来衡量信息量的大小。总信息量
通信系统性能指标;
有效性:传输一定信息量所占用的信道资源
可靠性:传输信息的准确程度

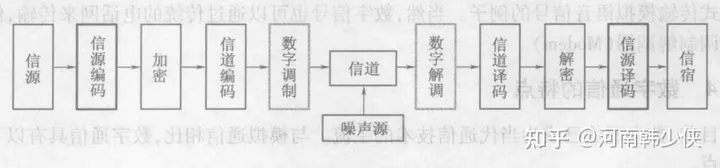

模拟和数字通信系统模型;

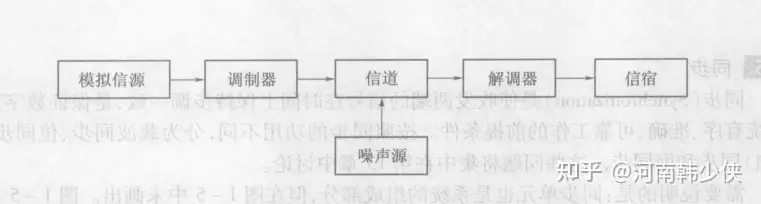

模拟:
信源,信宿:基带信号《–》消息
调制器,解调器 :基带信号《—》已调信号
数字:
信源编码:模/数转换,将数字信号压缩处理
信道编码:对发送的信息码按一定规则加入保护成分(监督元)抗干扰
加密与解密:提高信息安全性
调制:使信号试应信道特性
信道的时延特性和群时延特性;
信号在传输过程中,所产生的延时,叫做信道时延
相位失真是以一群频率分量之间的时延差值来衡量的,故称之为群时延。
群时延是指群信号通过线性系统或线性网络时,信号整体产生的时延,它是合成波包络的传播时间,所以也称包络时延
信道容量计算;
香农公式:C=B×㏒2(1+S/N)
B表示带宽,通常单位为赫兹
S表示信号平均功率,通常单位为瓦特
N表示噪声功率,通常单位为瓦特
信噪比和S/N的关系如下:
10×lg(S/N)=信噪比
其中信噪比的表示形式一般为***dB。
恒参信道特性及对信号的影响;
传输参数基本不变,
信道特性其实就是我们学的H(w),对于恒参信道而言,H(w)是死的
随参信道特性及对信号的影响;
传输参数会变化,
1.信号的传输衰减随时间而变
2.信号的传输时间随时间而变
3.多径效应
信道数学模型;
随参信道特性改善方法;
- 案例
信息熵的计算;信息传输速率、码元传输速率、误码率和误信率的计算;恒参信道对信道的影响;连续信道信道容量的计算
考试要求
掌握基本概念、基本知识点和基本案例及其灵活应用
二、随机信号分析
考试内容
1.概念
随机变量;随机过程;平稳随机过程;功率谱密度;高斯过程;窄带过程;确知信号;随机信号;高斯白噪声;带限白噪声;
2.知识点
平稳随机过程的性质;窄带随机过程;正弦波加窄带高斯过程;随机过程通过线性系统;确知信号、随机信号的性质;高斯过程的统计特性;
3.案例
确定随相信号的自相关函数和功率谱密度;确定平稳随机过程通过线性系统后的自相关函数、功率谱密度及功率
考试要求
掌握基本概念、基本知识点和基本案例及其灵活应用
三、模拟调制系统
考试要求
1.概念
线性调制;非线性调制;基带信号;频带信号;频分复用;正弦调制;脉冲调制;幅度调制;角度调制;门限效应;
2.知识点
振幅调制、双边带调制、单边带调制、调频等调制方式的时域波形和频谱结构;调制/解调原理;残留边带调制信号产生条件;不同调制系统的性能比较;调频信号带宽的计算;模拟调制的分类;模拟调制系统的抗噪性能分析;
3.案例
画出幅度调制、调频信号的时域波形图和频谱图;计算各种调制信号带宽
考试要求
掌握基本概念、基本知识点和基本案例及其灵活应用
四、数字基带传输系统
考试内容
1.概念
码间串扰;理想低通系统;等效低通系统;奈奎斯特带宽;部分响应;眼图;相关编码;时域均衡;
2.知识点
AMI和HDB3码;数字基带传输系统无码间串扰条件;升余弦滚降特性;滚降系数与频带利用率的关系;常用的数字基带信号码型及特点;数字基带信号的功率谱;部分响应系统的原理及作用;眼图与基带信号传输质量的关系;数字基带传输系统组成几个部分作用;时域均衡的原理;无码间干扰基带系统的抗噪声性能;
3.案例
判断基带传输系统有无码间串扰,以及系统特性与传输速率之间的关系
考试要求
掌握基本概念、基本知识点和基本案例及其灵活应用
五、模拟信号的数字化
考试内容
1.概念
抽样定理;量化;编码;PAM;PCM;理想抽样;自然抽样;平顶抽样;均匀量化;非均匀量化;
2.知识点
PCM原理;增量调制原理;均匀量化原理;A律13折线PCM编/解码原理;A律、μ律的非线性量化特性;一般信号量化信噪比的计算方法;PCM系统和增量调制系统的性能比较;预测编码的基本原理;
3.案例
PCM码组;对应均匀量化的11位码组;量化误差、PCM传输带宽等计算
考试要求
掌握基本概念、基本知识点和基本案例及其灵活应用
六、数字信号的频带传输
考试内容
1.概念
振幅键控(ASK);移频键控(FSK);移相键控(PSK);差分移相键控(DPSK);最小移频键控(MSK);相位模糊;信号矢量图;
2.知识点
二进制振幅键控(ASK)、移频键控(FSK)、移相键控(PSK)、差分移相键控(DPSK)信号的调制/解调原理、时域波形、频谱及带宽;多进制数字调制的特点;不同数字调制系统的性能比较;最小移频键控(MSK)的原理及特点;数字调制系统的抗噪性能分析;
3.案例
画出二进制数字调制方式信号波形、频谱;带宽、频带利用率的计算
考试要求
掌握基本概念、基本知识点和基本案例及其灵活应用
七、数字信号的最佳接收
考试内容
1.概念
似然比准则;最大似然比准则;相干接收机、匹配滤波器;最佳基带传输系统;随参信号;起伏信号;
2. 知识点
信号接收的统计模型;数字信号的最佳接收准则;二进制确知信号最佳接收机的设计;匹配滤波器的原理和相关特性;理想信道下最佳基带传输系统对收/发滤波器的要求;实际接收机和最佳接收机的性能差异;二进制随参信号的最佳接收机设计;理想接收机的误码性能分析;
3.案例
画出二进制确知信号最佳接收机电路结构及相关各点波形
考试要求
掌握基本概念、基本知识点和基本案例及其灵活应用
八、多路复用和伪随机序列
考试内容
1.概念
频分复用;时分复用;码分复用;正交编码;m序列;扩展频谱通信;哈达玛矩阵;沃尔什矩阵;
2.知识点
多路数字电话系统(PCM30/32);PCM高次群组成原理;m序列产生原理及特性;扩展频谱通信原理及特点;伪随机序列的应用;
考试要求
掌握基本概念、基本知识点及其灵活应用
九、信道编码和差错控制
考试内容
1.概念
信道编码;线性分组码;循环码;卷积码;码长、码重、码距等概念;差错控制方式;几种常用的简单检错码;
2.知识点
最小码距与检错、纠错能力的关系;线性分组码基本原理及汉明码的特点;循环码的编译码原理;卷积码特点、编译码原理;
3.案例
对于线性分组码,根据监督关系式,确定监督矩阵及生成矩阵;画出编码器电路;判断码组传输有无差错
考试要求
掌握基本概念、基本知识点和基本案例及其灵活应用
十、同步原理
考试内容
1.概念
载波同步;位同步;群同步;网同步;巴克码;假同步概率;漏同步概率;
2.知识点
同步类型及其在通信系统中的作用;载波同步、位同步、群同步的实现方法;载波同步、位同步、群同步系统的性能;
3.案例
DSB、SSB相干解调载波恢复产生的相位误差对系统性能影响的分析;假同步概率、漏同步概率、同步建立时间的计算。
考试要求
掌握基本概念、基本知识点和基本案例及其灵活应用
l 参阅:
1.《通信原理实践教程》 王旭东 何荣希 大连海事大学出版社
2.《通信原理教程》 樊昌信 电子工业出版社
