数码管的动态显示（二）

1.原理

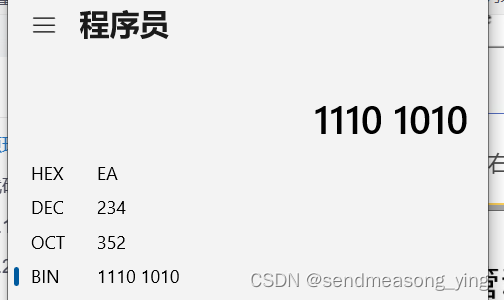

这个十六进制是右边的dp为高位。

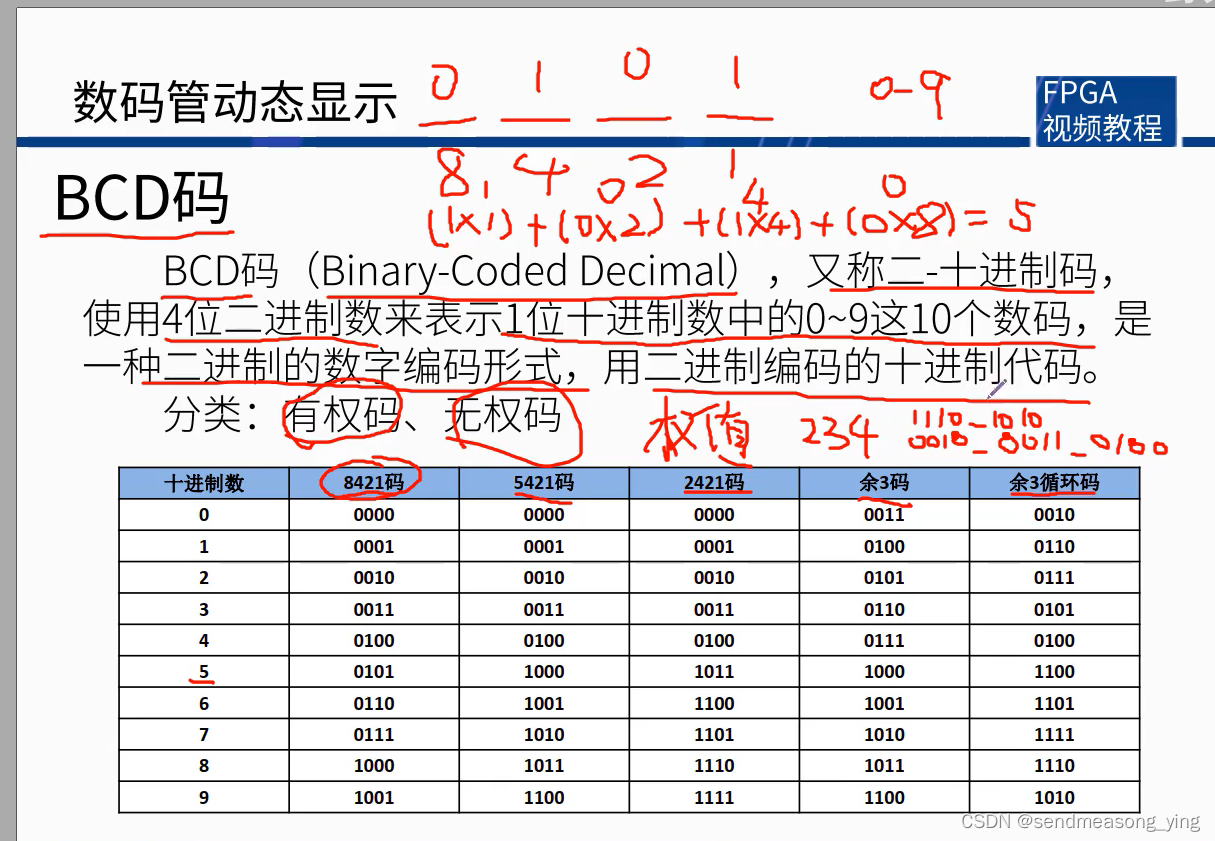

数码管的动态显示，在第一个计数周期显示个位，在第二个周期显示十位，在第三个周期显示百位由于人眼的视觉和数码管的特性，感觉就是显示了234，每个数码管的显示需要从输入的数据里提取出个十百位，所以需要BCD码。

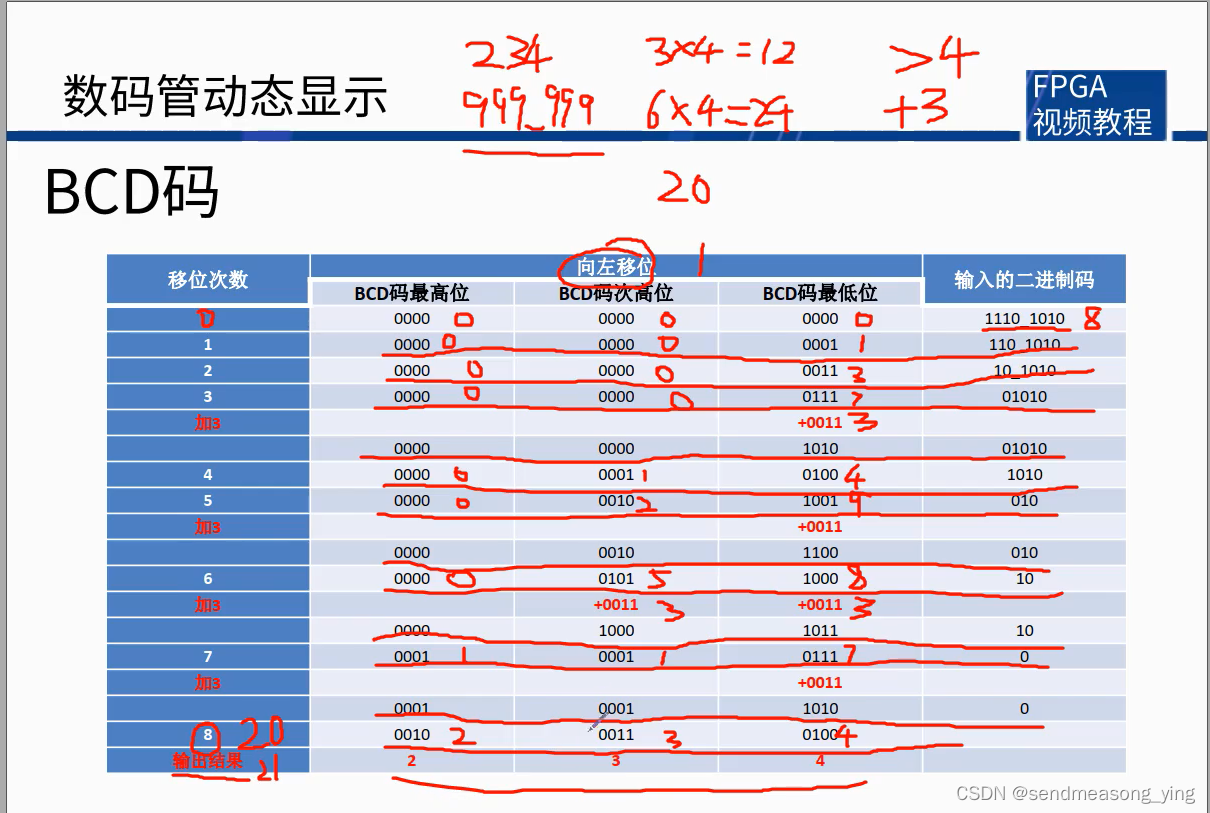

8，原来输入的数据有多少位宽就要移位多少次。

增加一个BCD转码模块。

修改系统框图

2.代码

2.1 bcd_8421.v

module bcd_8421(
	input wire 			sys_clk			,
	input wire 			sys_rst_n		,
	input wire[19:0]	data			,

	output reg[3:0]		unit			,
	output reg[3:0]		ten				,
	output reg[3:0]		hun				,
    output reg[3:0]		tho				,
	output reg[3:0]		t_tho			,
    output reg[3:0]		h_hun
);

reg [4:0]cnt_shift;  //输入是20位，第0次补0，要计数到20，就是0-20，第21次进行输出的赋值
reg [43:0]data_shift;//20位的data输入，和4*6=24位的8421BCD
reg shift_flag;

always@(posedge sys_clk or negedge sys_rst_n)
	if(sys_rst_n==1'b0)
		cnt_shift<=5'd0;
	else if((cnt_shift==5'd21)&&(shift_flag==1'b1))
		cnt_shift<=5'd0;
	else if(shift_flag==1'b1)
		cnt_shift<=cnt_shift+1'b1;
	else
		cnt_shift<=cnt_shift;

always@(posedge sys_clk or negedge sys_rst_n)
	if(sys_rst_n==1'b0)
		shift_flag<=1'b0;
	else
		shift_flag<=~shift_flag;

always@(posedge sys_clk or negedge sys_rst_n)
	if(sys_rst_n==1'b0)
		data_shift<=44'd0;
	else if(cnt_shift==5'd0)
		data_shift<={24'b0,data};
	else if((cnt_shift<21)&&(shift_flag==1'b0))
		begin
			data_shift[23:20]<=(data_shift[23:20]>4) ? (data_shift[23:20]+2'd3) : (data_shift[23:20]);
			data_shift[27:24]<=(data_shift[27:24]>4) ? (data_shift[27:24]+2'd3) : (data_shift[27:24]);
			data_shift[31:28]<=(data_shift[31:28]>4) ? (data_shift[31:28]+2'd3) : (data_shift[31:28]);
			data_shift[35:32]<=(data_shift[35:32]>4) ? (data_shift[35:32]+2'd3) : (data_shift[35:32]);
			data_shift[39:36]<=(data_shift[39:36]>4) ? (data_shift[39:36]+2'd3) : (data_shift[39:36]);
			data_shift[43:40]<=(data_shift[43:40]>4) ? (data_shift[43:40]+2'd3) : (data_shift[43:40]);
		end
	else if((cnt_shift<5'd21)&&(shift_flag==1'b1))
		data_shift<=data_shift<<1;
	else
		data_shift<=data_shift;

always@(posedge sys_clk or negedge sys_rst_n)
	if(sys_rst_n==1'b0)
		begin
			unit	<=4'b0;
	        ten	    <=4'b0;
	        hun	    <=4'b0;
	        tho	    <=4'b0;
	        t_tho   <=4'b0;
	        h_hun   <=4'b0;
		end
	else if(cnt_shift==5'd21)
		begin
        	unit	<=data_shift[23:20];
            ten	    <=data_shift[27:24];
            hun	    <=data_shift[31:28];
            tho	    <=data_shift[35:32];
            t_tho   <=data_shift[39:36];
            h_hun   <=data_shift[43:40];
        end

endmodule

2.2 tb_bcd_8421.v

`timescale 1ns/1ns
module tb_bcd_8421();

reg sys_clk	;
reg sys_rst_n;
reg [19:0] data;

wire [3:0]unit	  ;
wire [3:0]ten	  ;
wire [3:0]hun	  ;
wire [3:0]tho	  ;
wire [3:0]t_tho   ;
wire [3:0]h_hun   ;



initial
	begin
		sys_clk=1'b1;
		sys_rst_n<=1'b0;
		data<=20'd0;
		#30
		sys_rst_n<=1'b1;
		data<=20'd123_456;
		#3000
		data<=20'd654_321;
		#3000
		data<=20'd987_654;
		#3000
		data<=20'd999_999;
	end

always #10 sys_clk=~sys_clk;

bcd_8421 tb_bcd_8421(
	.sys_clk	(sys_clk)		,
	.sys_rst_n	(sys_rst_n)	,
	.data		(data)	,

	.unit		(unit)	,
	.ten		(ten)		,
	.hun		(hun)		,
    .tho		(tho)		,
	.t_tho		(t_tho)	,
    .h_hun      (h_hun)
);

endmodule

shift_reg高电平时，cnt_shift开始计数

（最后一位999_999显示有误，不知道怎么改）
