我们先来看一道例题

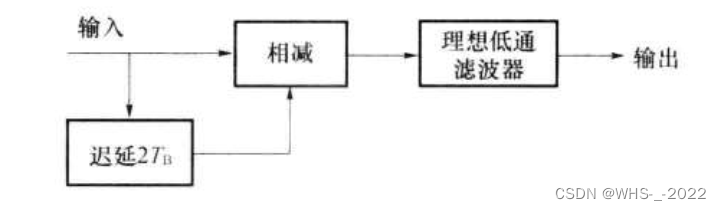

(1)某相关编码系统如图所示。图中,理想低通滤波器的截止频率为 $\large \frac{1}{2T_{B} }$ （Hz),通带增益为TB。试求该系统的单位冲激响应和频率特性。

解：

首先我们得到低通滤波器的传输函数,我们换成角频率更熟悉一点。

$\large H_{\mathrm{L}}(\omega)=\left\{\begin{array}{lc} T_{\mathrm{B}} & |\omega| \leqslant \frac{\pi}{T_{\mathrm{B}}} \\ 0 & else \end{array}\right.$

根据我先前掌握的公式

$\large G_{\tau }(t)=\tau Sa( \frac{\omega \tau }{2} )$

我们可以很容易得到低通滤波器的表达式

$\large h_{\mathrm{L}}(t)=S a\left(\frac{\pi}{T_{\mathrm{B}}} t\right)$

则系统单位冲激响应为

$\large \begin{aligned} h(t) & =\left[\delta(t)-\delta\left(t-2 T_{\mathrm{B}}\right)\right] * h_{\mathrm{L}}(t)=h_{\mathrm{L}}(t)-h_{\mathrm{L}}\left(t-2 T_{\mathrm{B}}\right) \\ & =S a\left(\frac{\pi}{T_{\mathrm{B}}} t\right)-S a\left(\frac{\pi}{T_{\mathrm{B}}}\left(t-2 T_{\mathrm{B}}\right)\right) \end{aligned}$

对单位冲激响应进行傅里叶变换，可以得到系统传输函数

$\large H(\omega ) =\left\{\begin{array}{cc} T_{\mathrm{B}}\left(1-\mathrm{e}^{\left.-\mathrm{j} 2 \omega T_{\mathrm{B}}\right)}\right. & |\omega| \leqslant \frac{\pi}{T_{\mathrm{B}}} \\ 0 &else \end{array}\right.$

(2)若上题中的输人数据为二进制,相关电平数有几个?若数据为四进制,相关电平数又为何值?

我们去回顾一下书上关于部分响应的一般形式

$\large G(\omega)=\left\{\begin{array}{ll} T_{\mathrm{B}} \sum_{m=1}^{1} R_{m} \mathrm{e}^{-\mathrm{j} \omega(m-1) T_{\mathrm{B}}} & |\omega| \leqslant \frac{\pi}{T_{\mathrm{B}}} \\ 0 & |\omega|>\frac{\pi}{T_{\mathrm{B}}} \end{array}\right.$
