一、如何找到Project工程变量

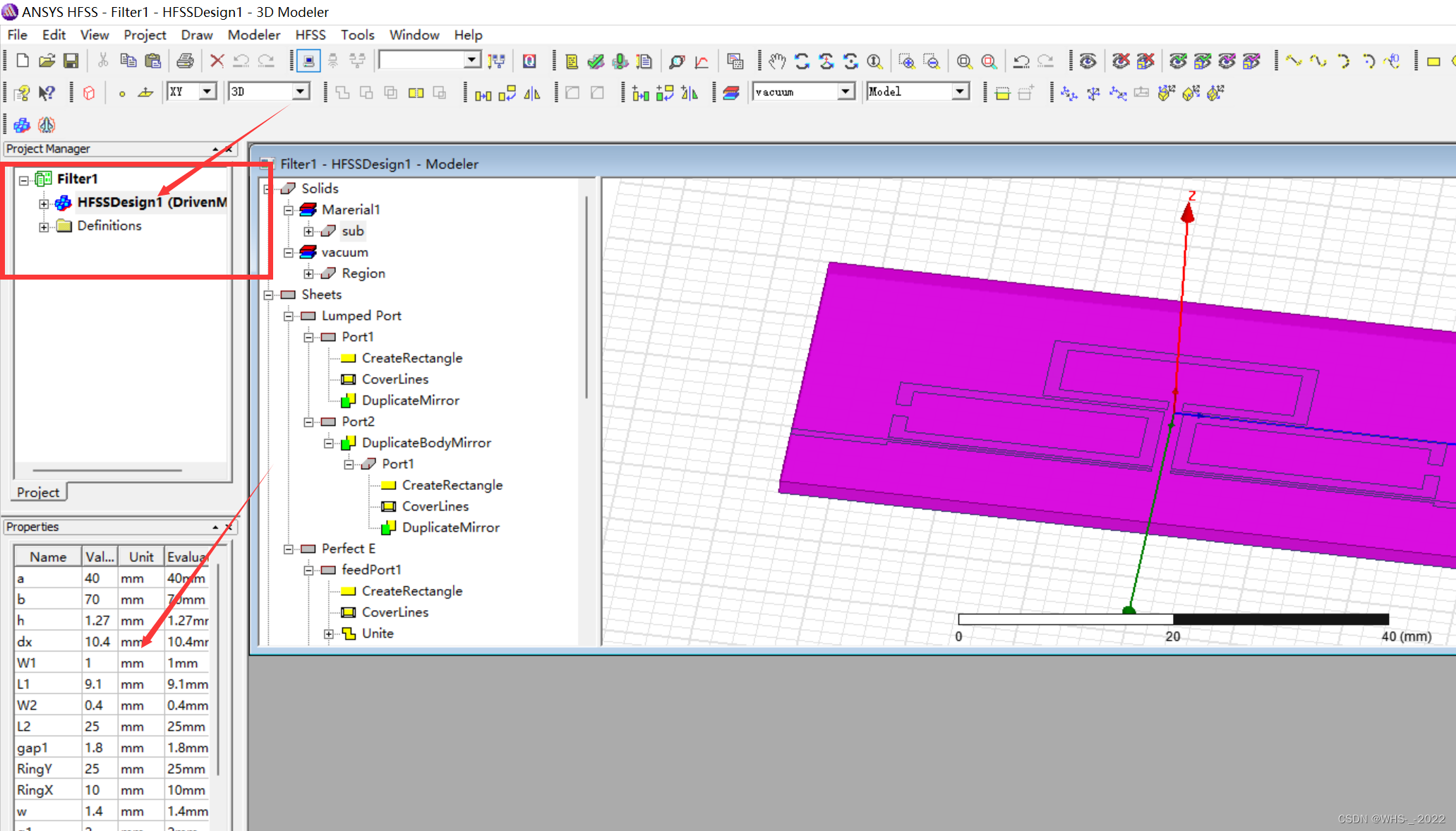

点击工程文件HFSSDesign1，就可以在左下角看到Properties了。
二、coverlines是什么东西

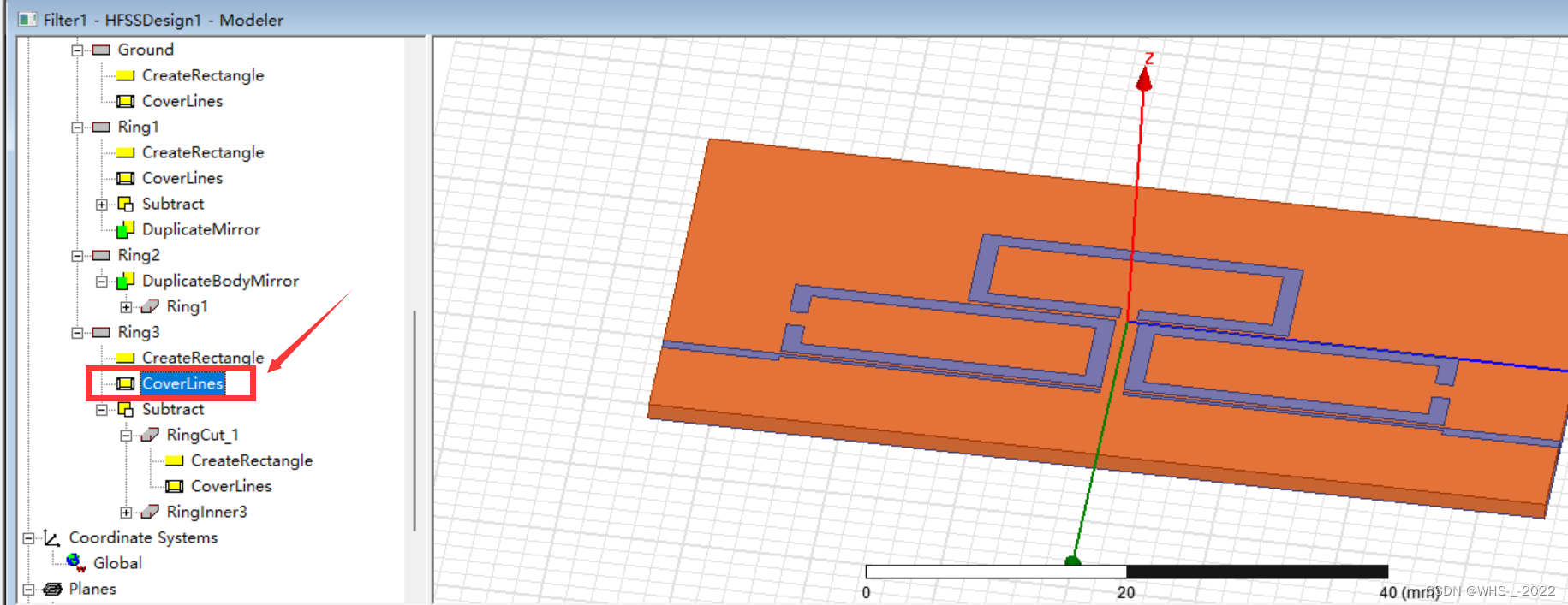

coverlines 就是利用几条首尾相接的线来形成一个面，这些线就为所形成的面的轮廓。
三、参数建模的第一步

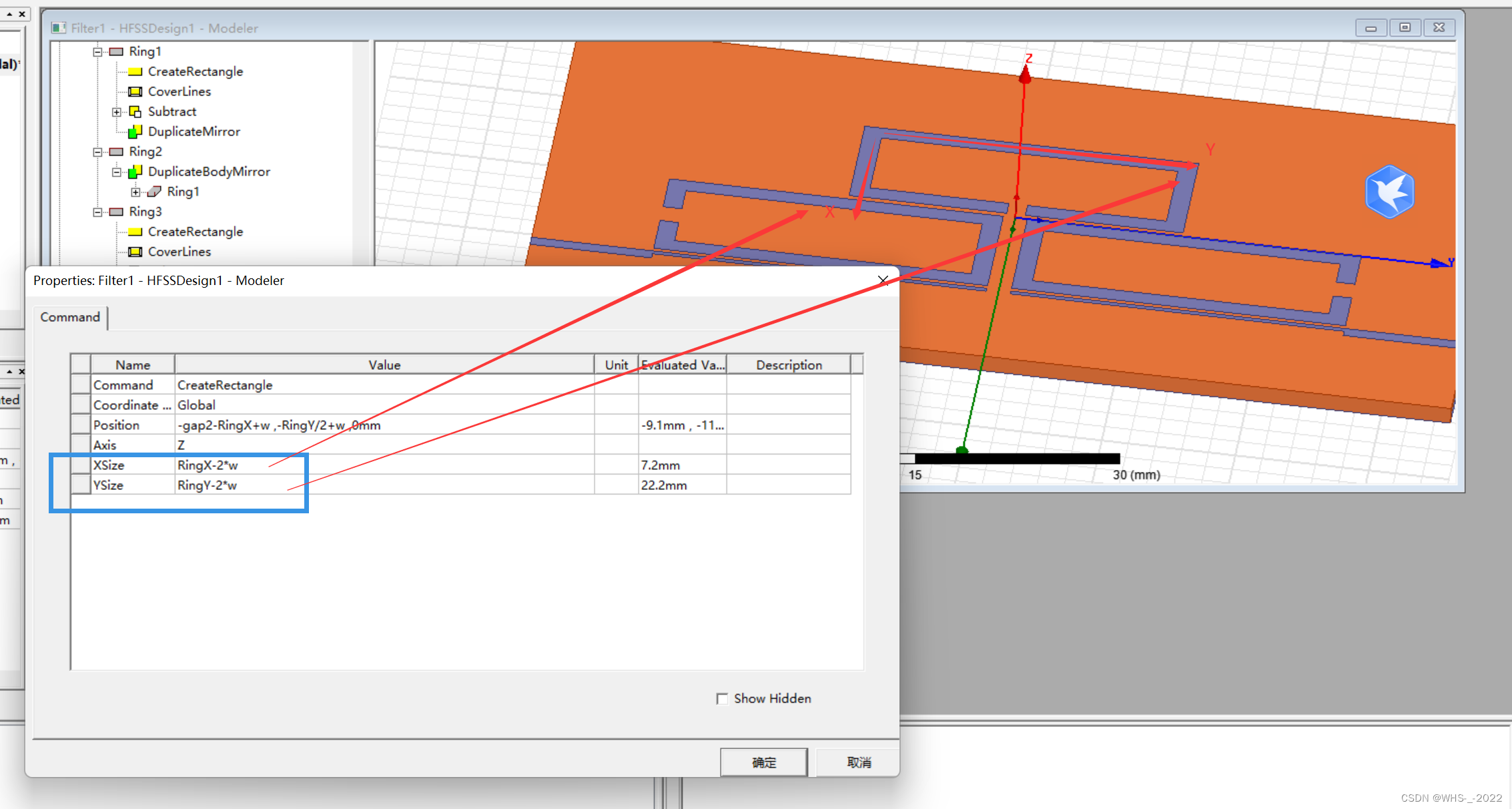

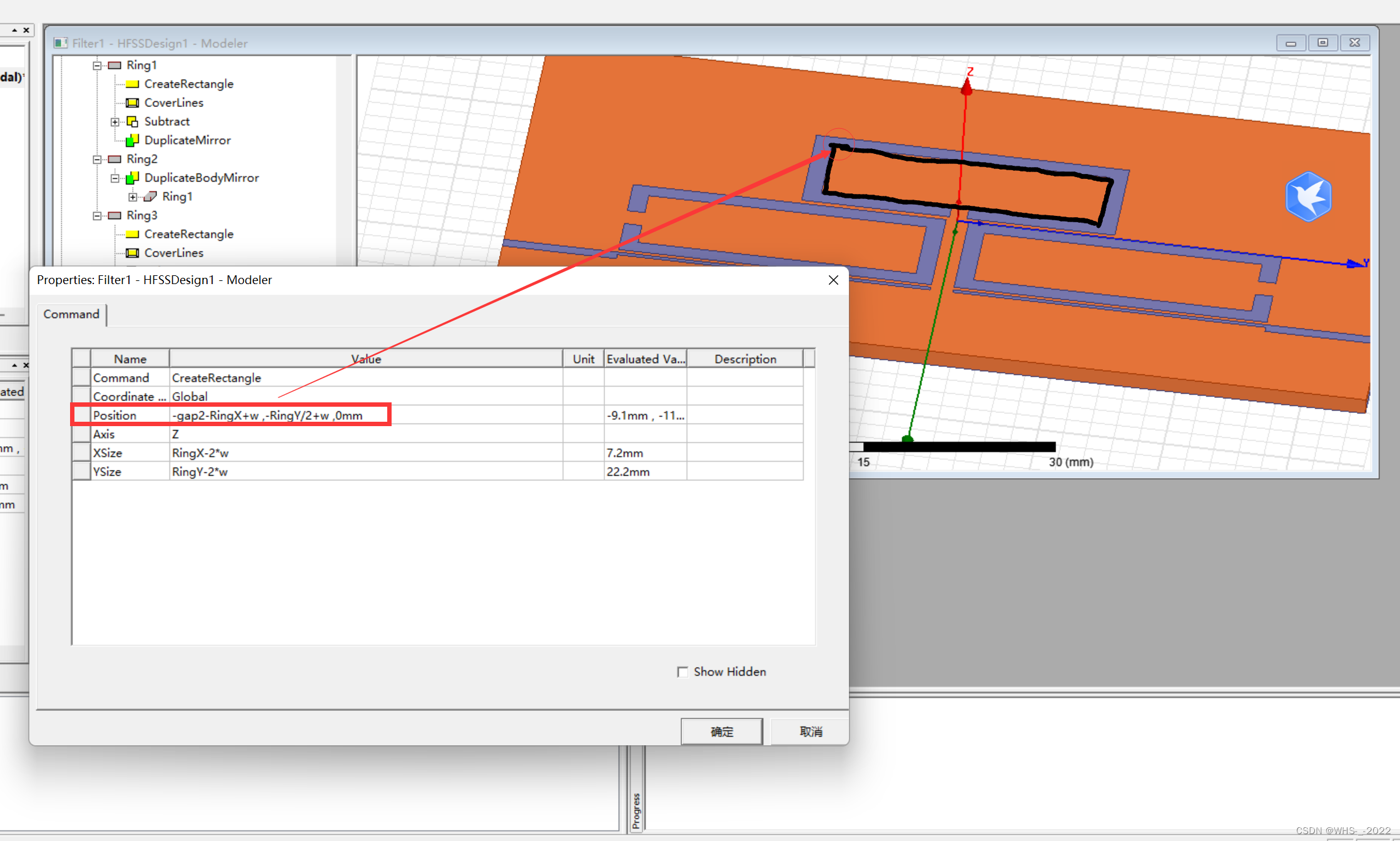

Position标注的是图中红色圆圈的点，这是矩形的起始位置，画出的矩形块是图中黑色线标注的区域 。
XSize和YSize表示向X轴和Y轴延申的距离。
四、让HFSS模型居中的快捷键Ctrl+D
如图，可以达到图示的效果。

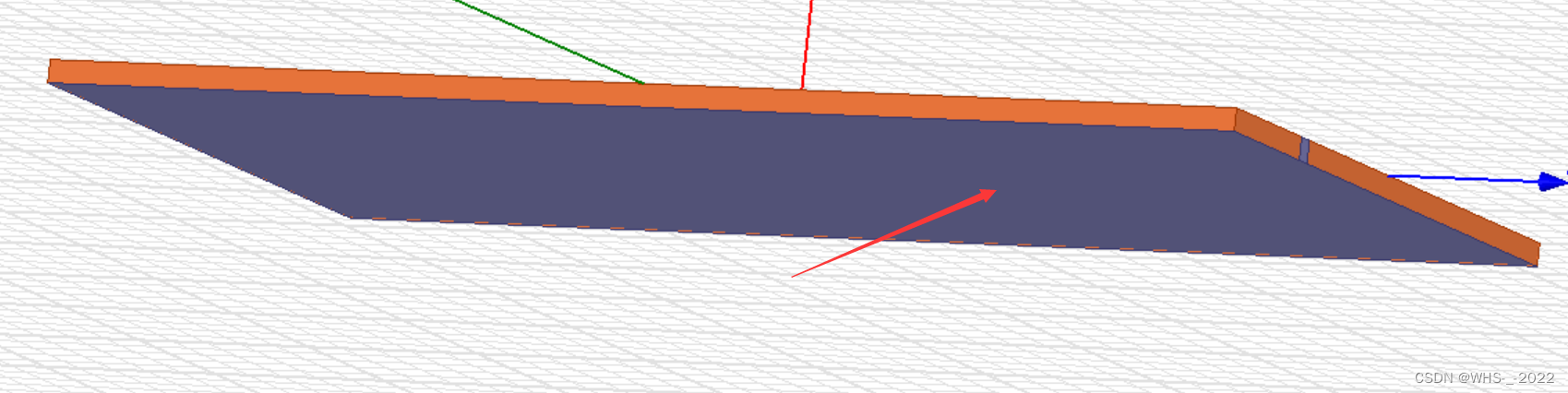

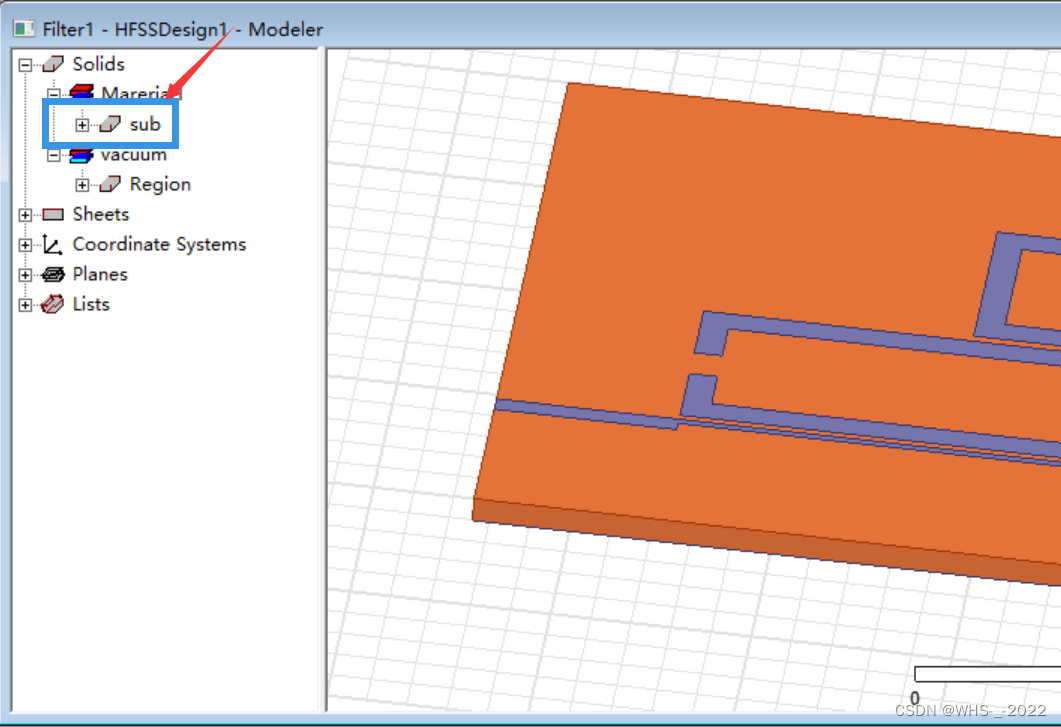

五、关于介质颜色的修改

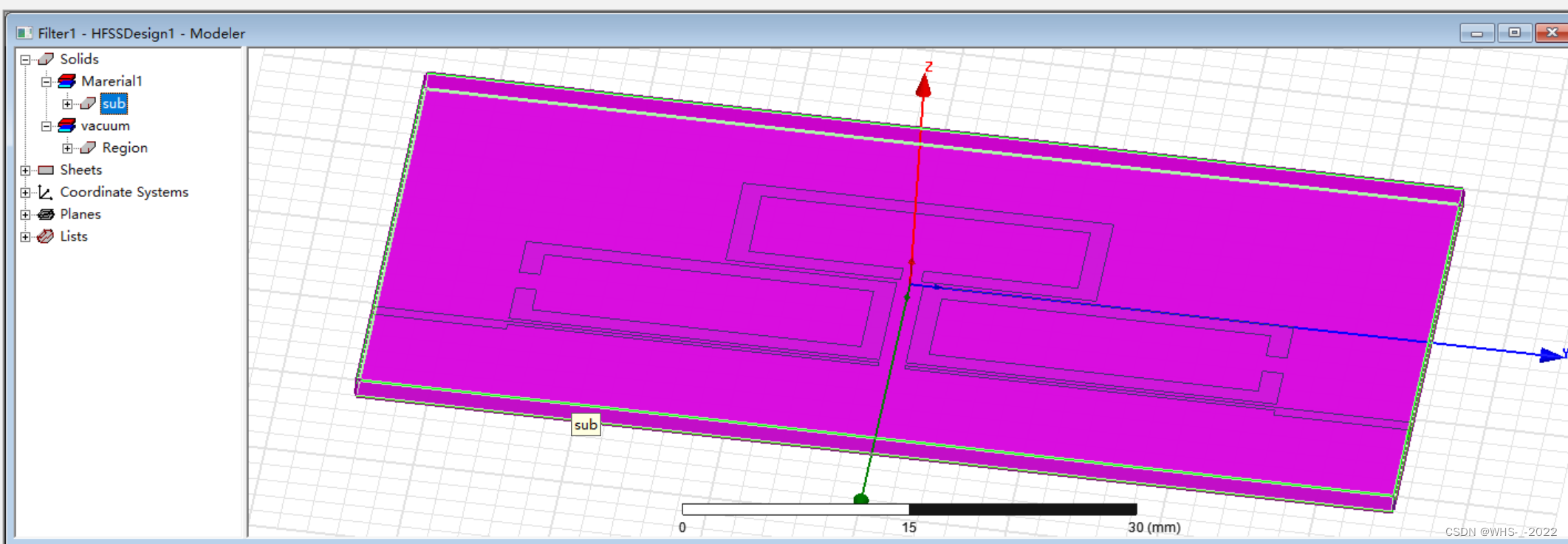

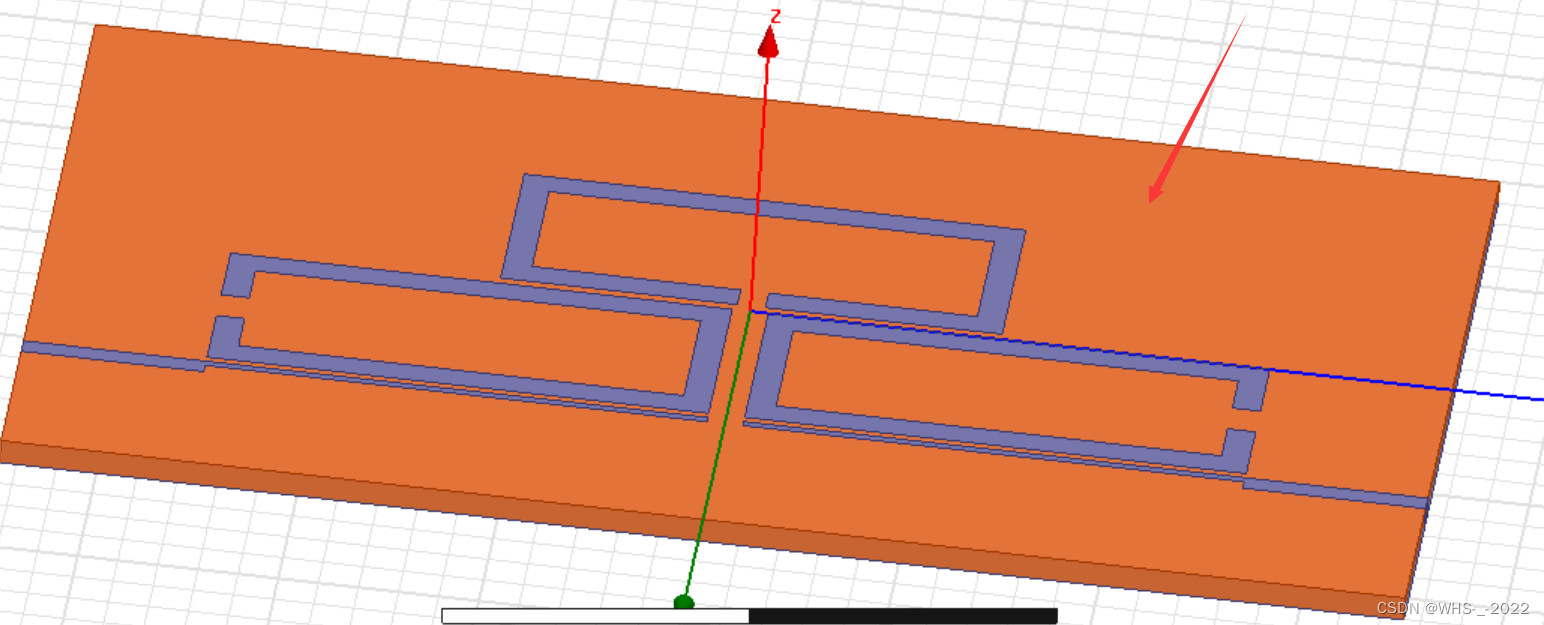

我们可以看到介质颜色是成黄铜的红棕色，我们徐娅在sub中修改颜色

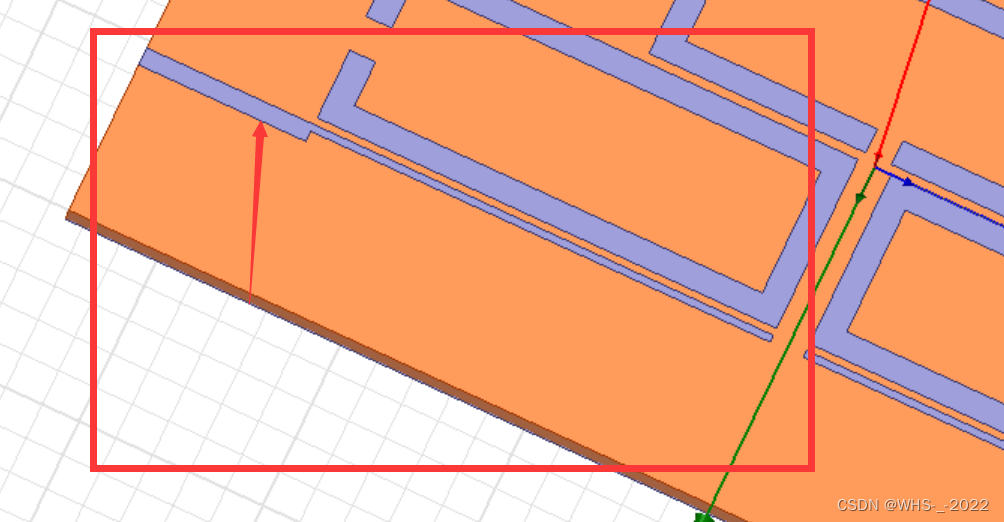

在这个时候，Ground的颜色就会和介质片的颜色有明显区分了
六、如何在HFSS中添加变量

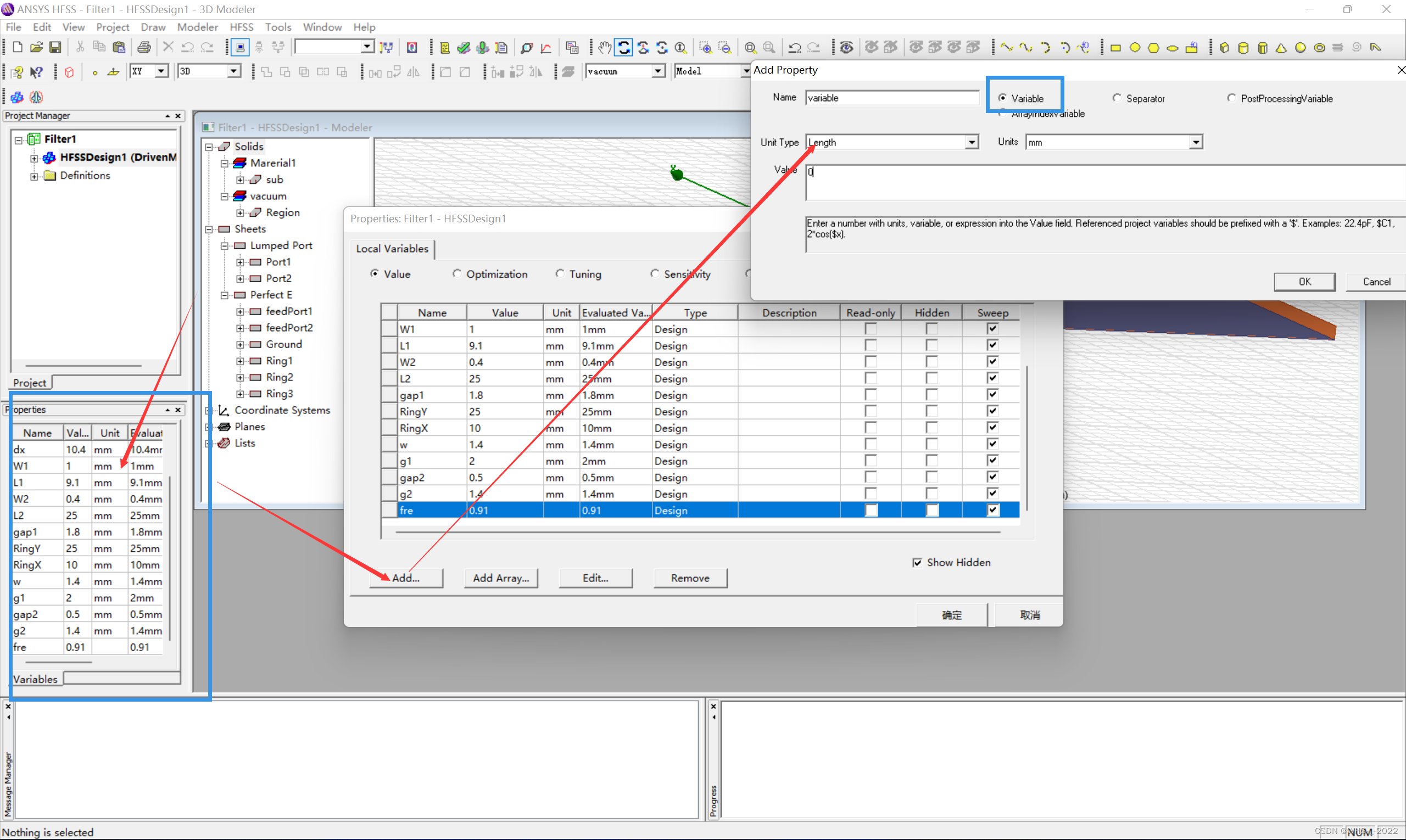

双击左下角蓝色的框，点击ADD按钮，添加variable类型的变量，注意unit type要选择Length.
七、如何绘制微带线
图中淡紫色的线是由合并操作构成的，我们要写分别画两个矩形，最后UNIT操作就可以，如下图所示。

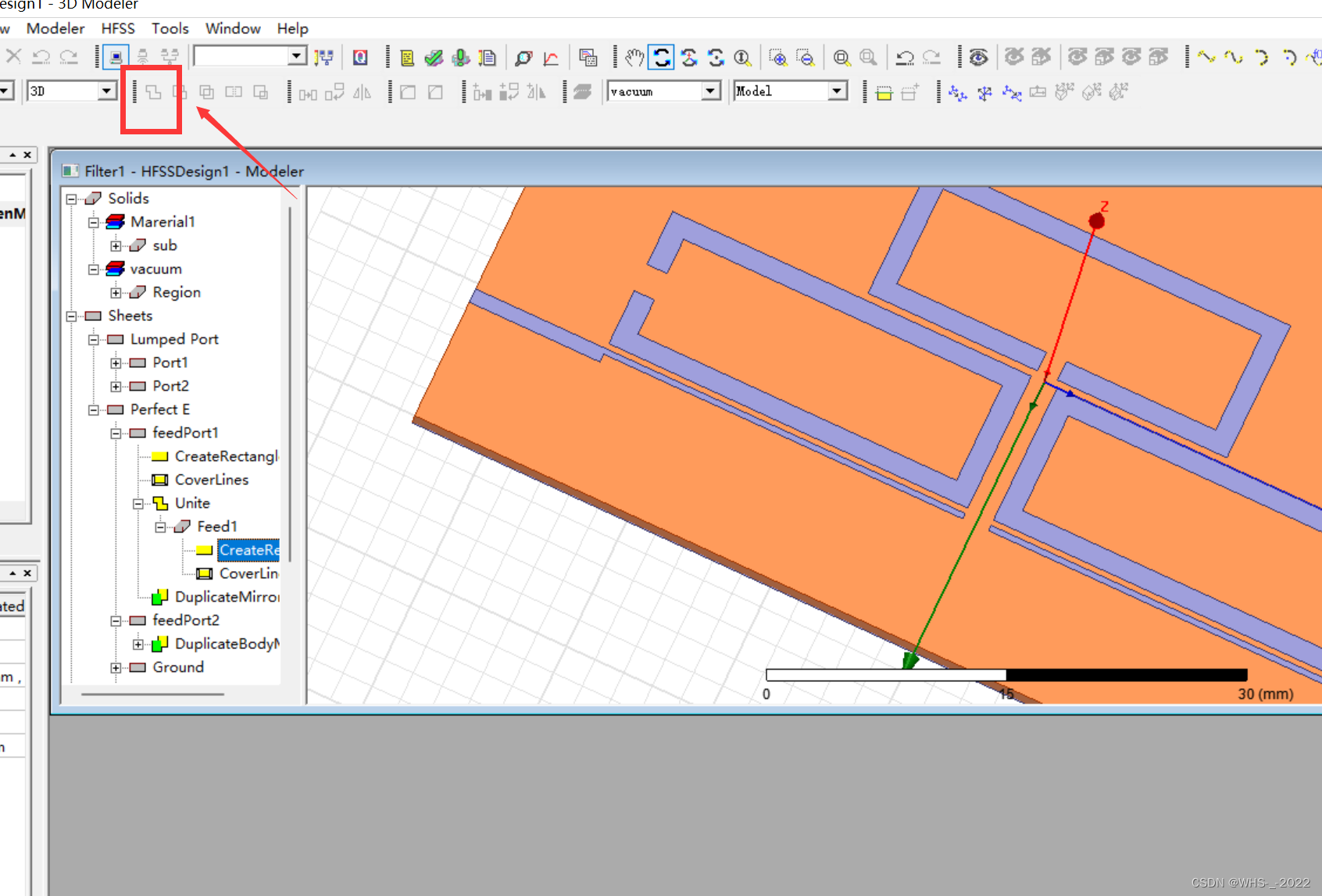

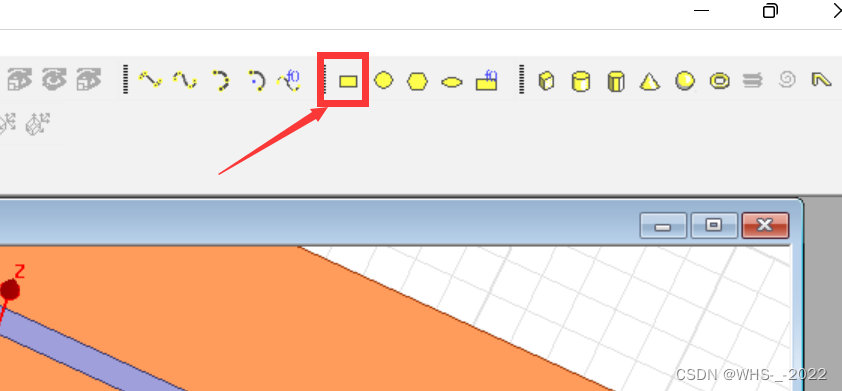

因为微带线的厚度可以忽略，我们可以创建sheet类型。图标位置可能不太一样，但是画rectangle的图标是一样的。

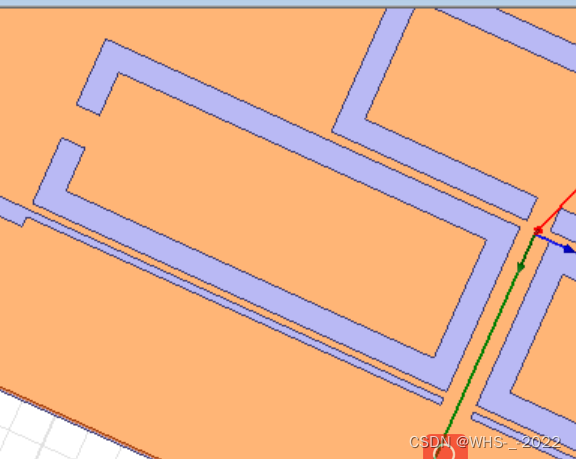

八、如何绘制带缺口的微带线谐振腔

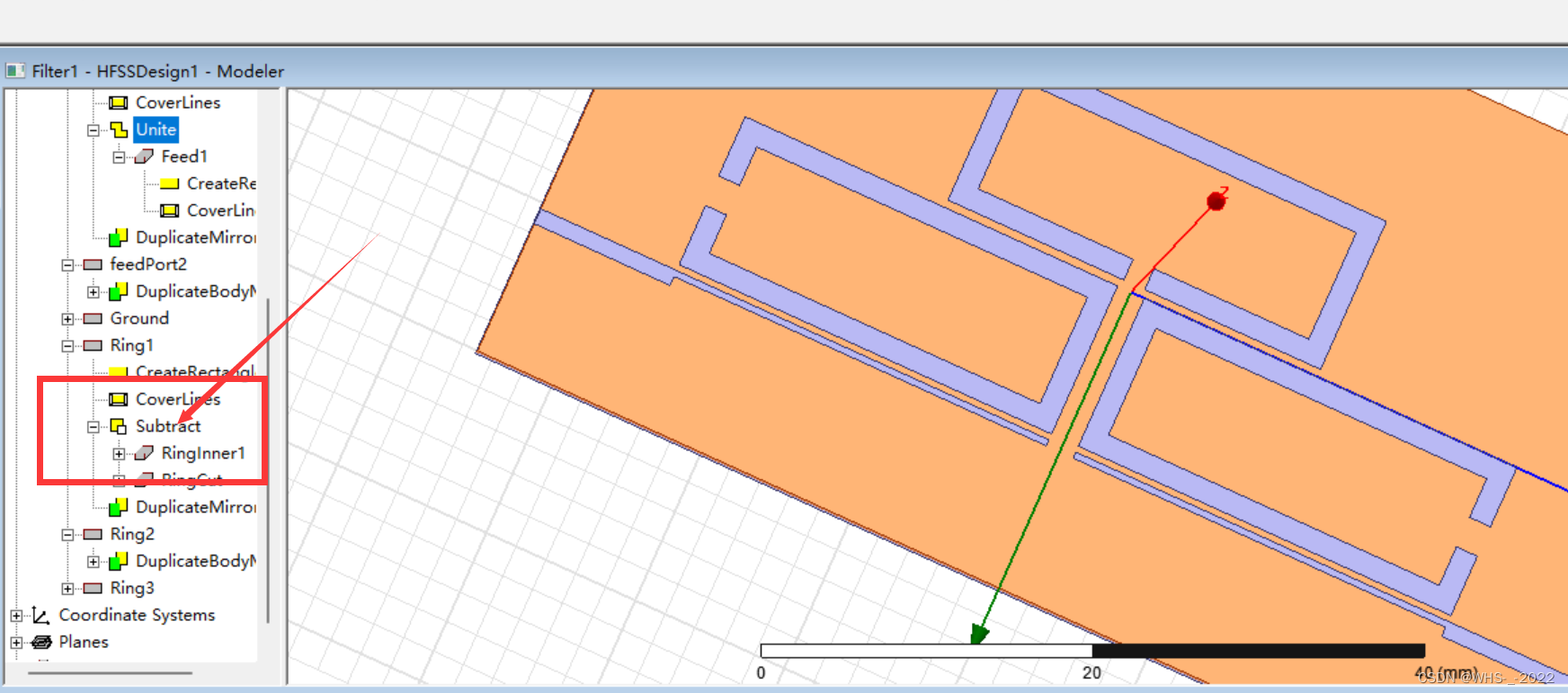

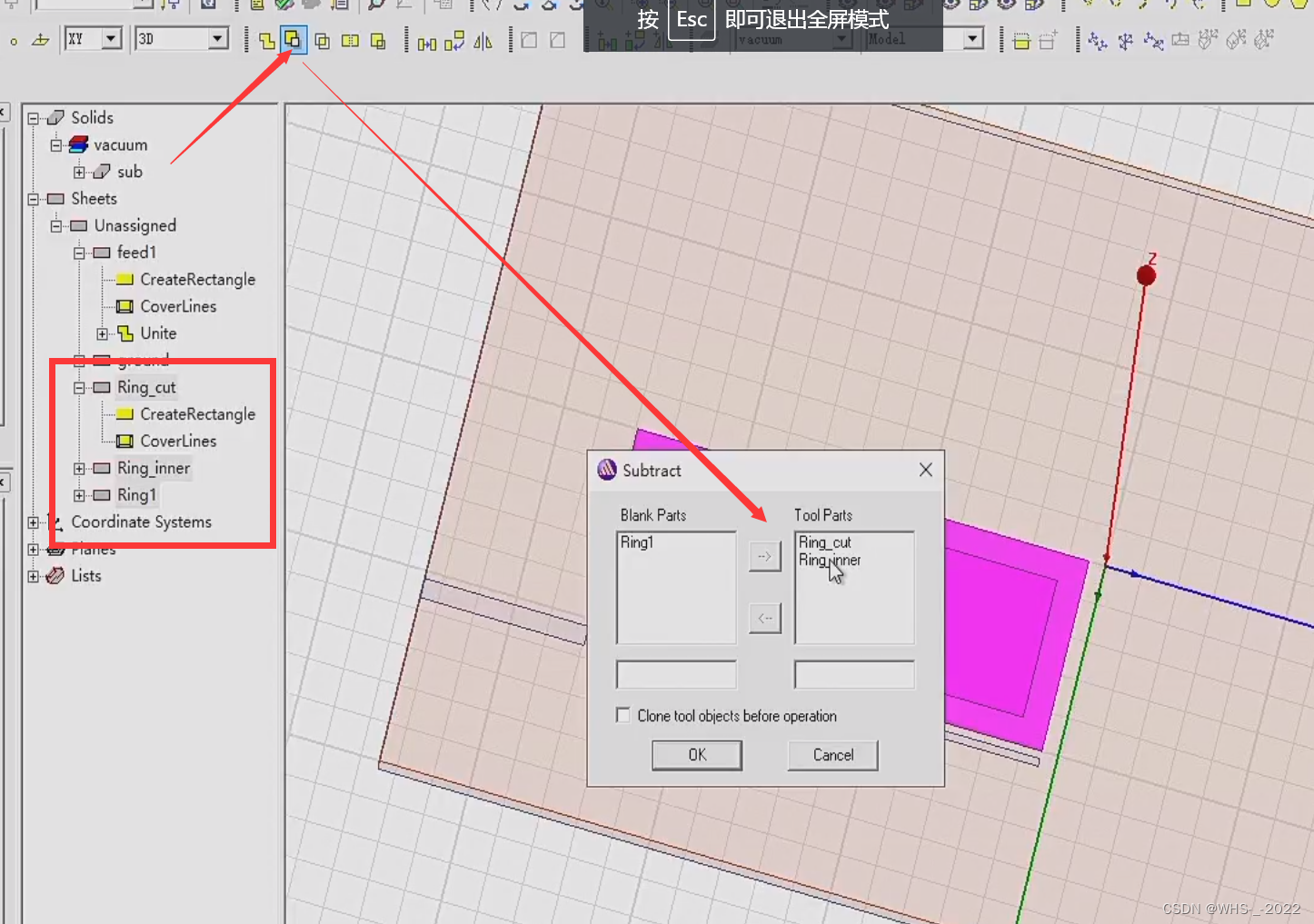

简易的微带线谐振器如上图所示，其实是由三个矩阵做substract的布尔操作构成的。如下图，需要确定做差的是哪几个矩形。
如果是不小心误选了HFSS软件中的bool操作，想要撤销，可以直接delete就可以
可以恢复到原来的形式，如下图
九、如何设置激励源

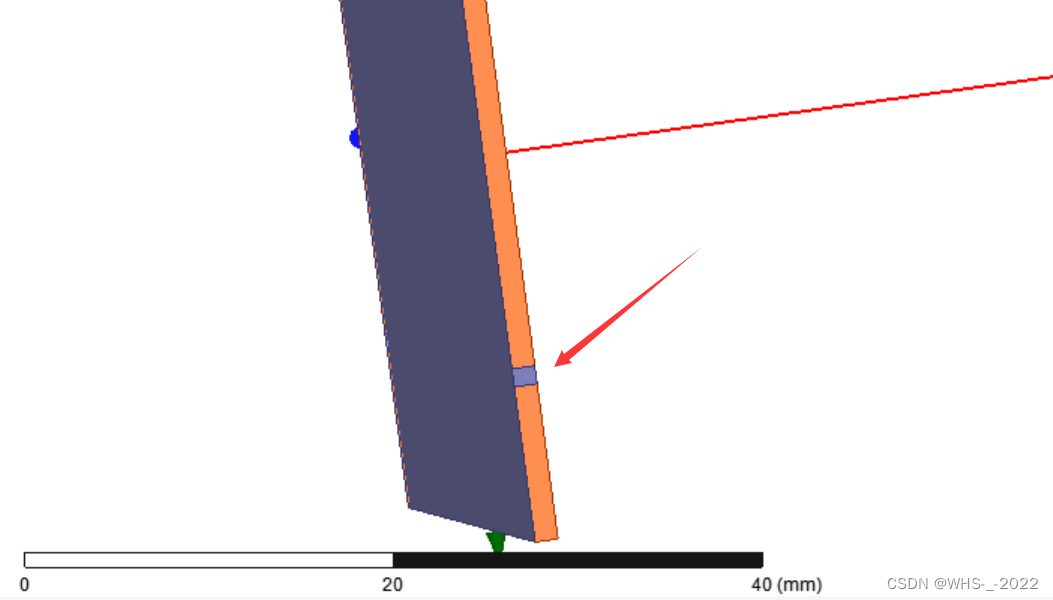

此处的矩形是激励端口，我们仍需要先绘制sheet，然后再Assign Excitation.
为什么要在Sheet里面设置为端口呢，因为HFSS仿真时候不允许出现没有指定材料的物体

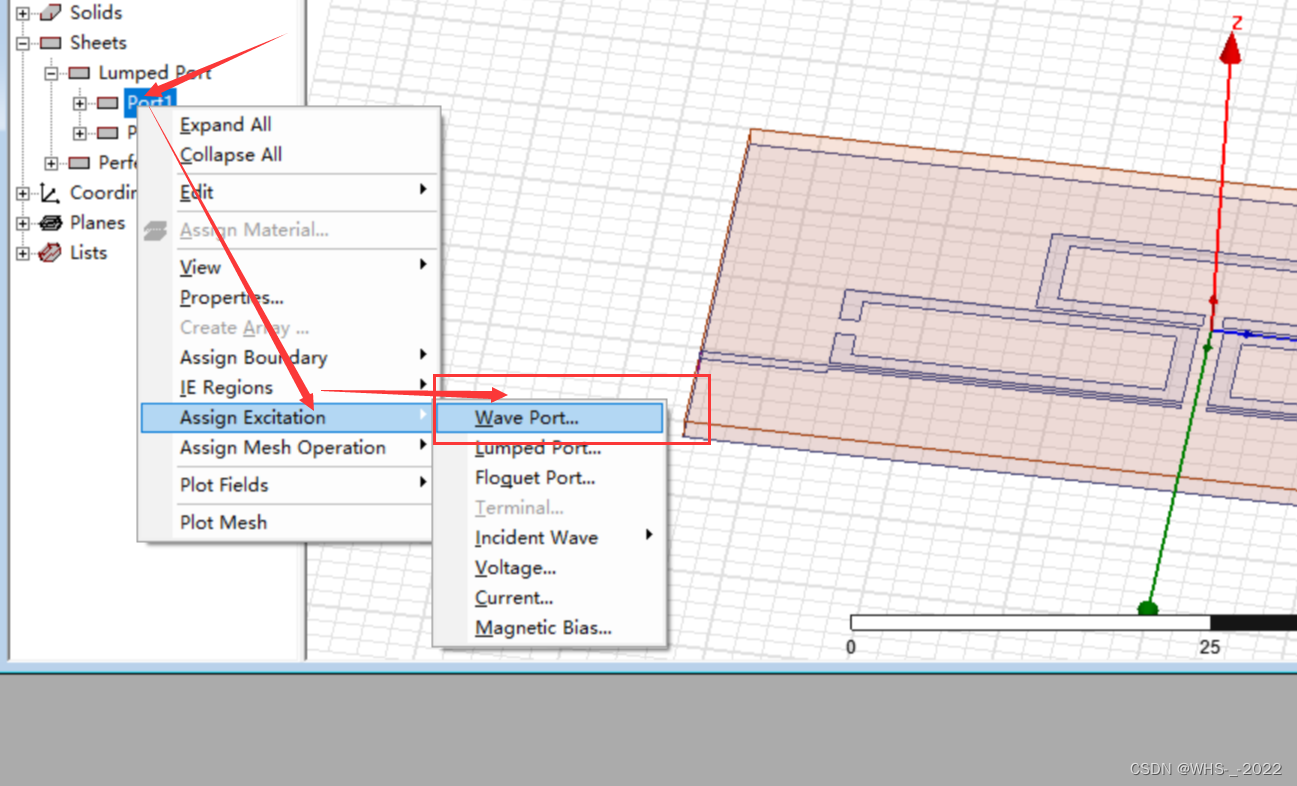

设置激励端口的方法如下图，注意图中我们只是示范，实际上我们需要设置为集总端口

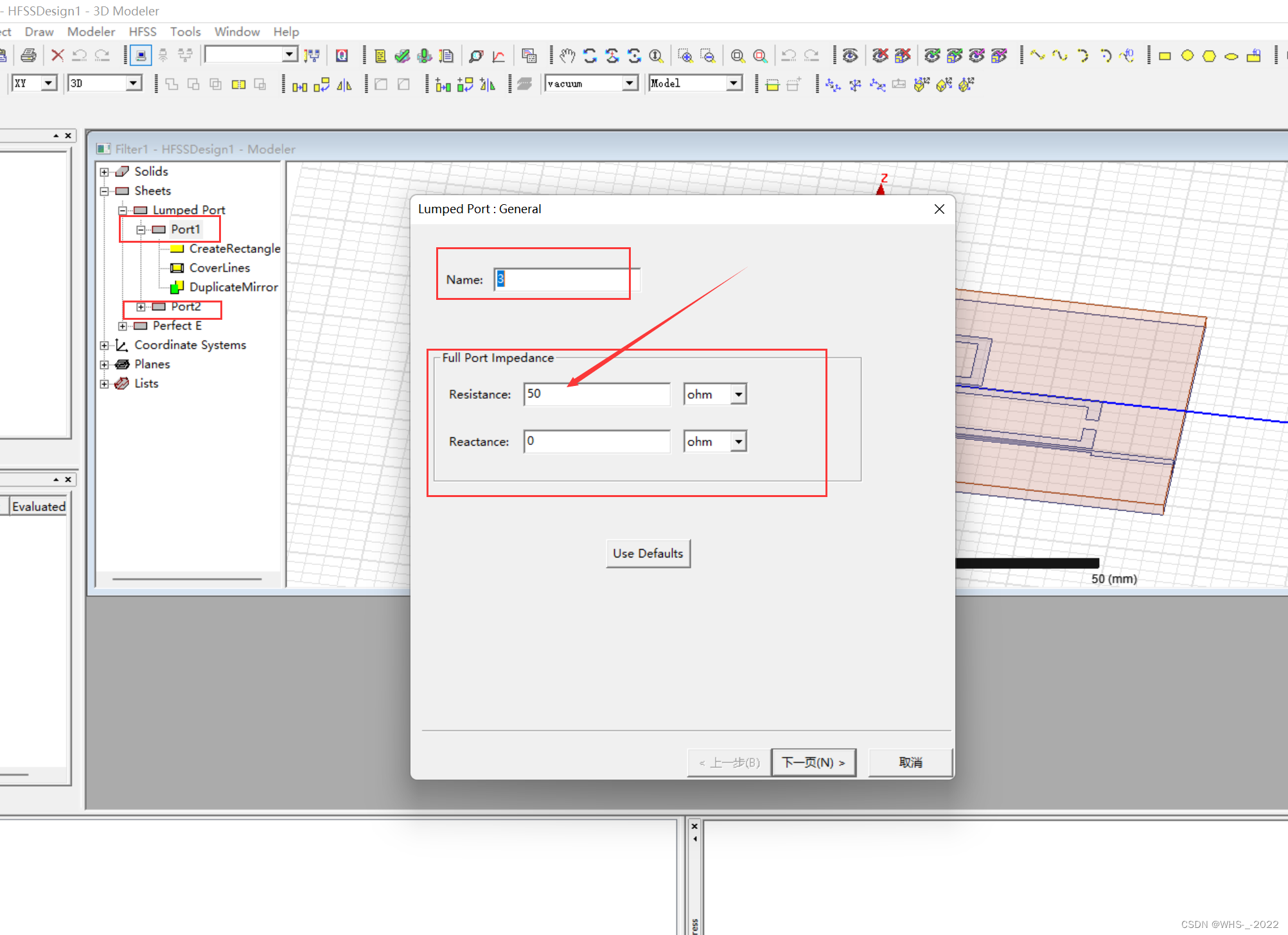

因为已经有两个Port了，所以Port的名字HFSS自动设置为3.注意到Port Impedence自动设置为Resistence是50.
下一页的integration Line 是用来指定电场方向的(具体我不是很理解)。

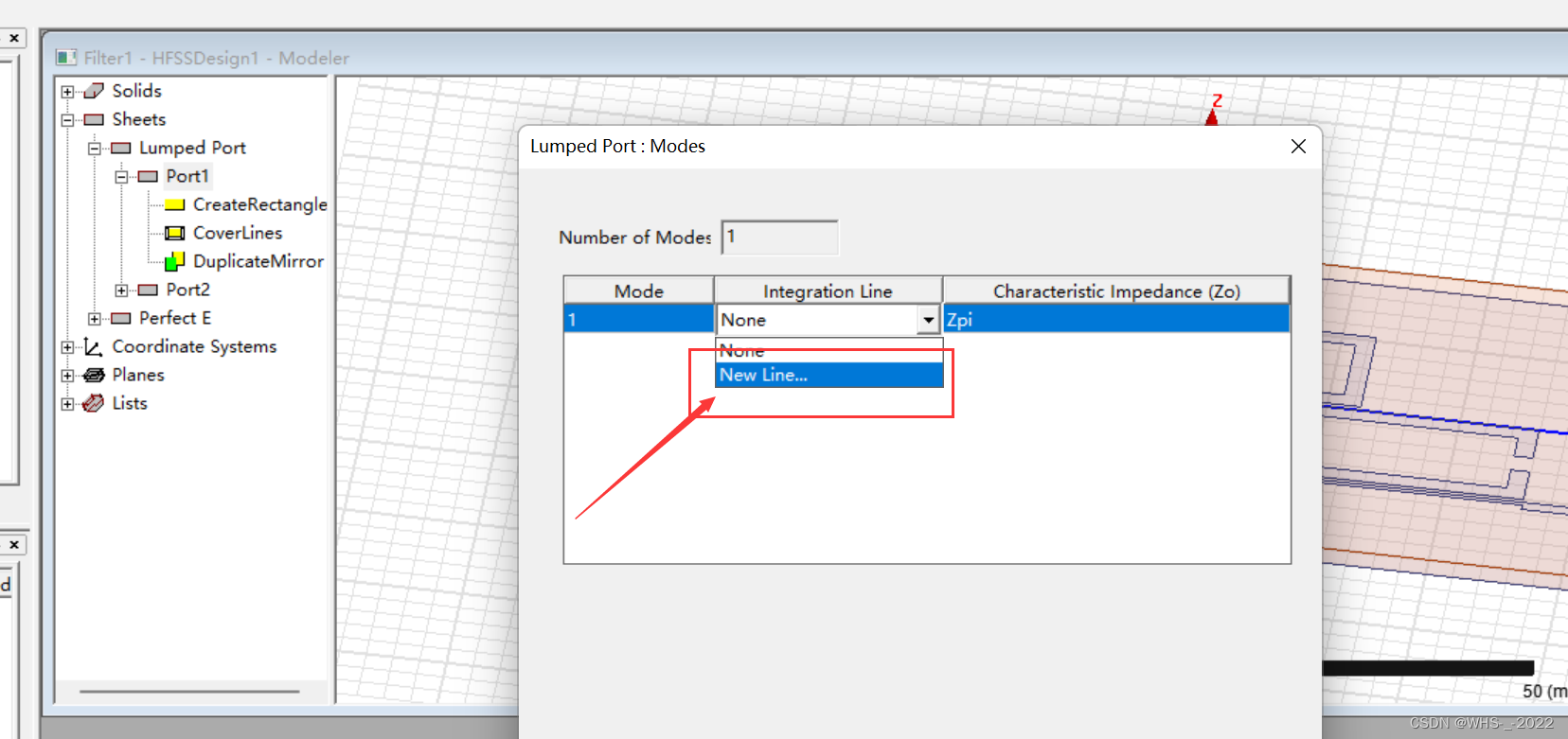

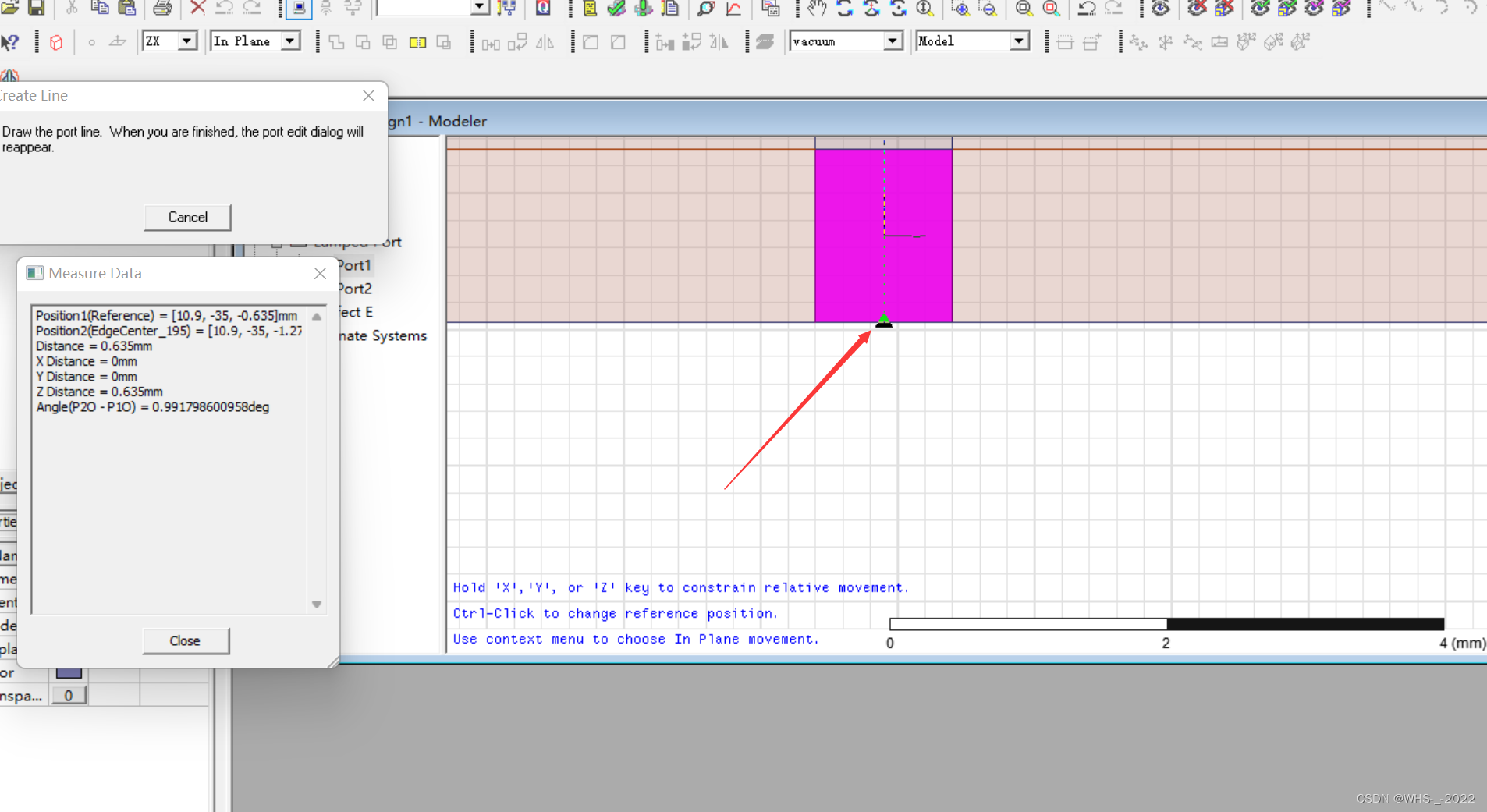

可以看到在中点处鼠标会变为三角形，我们可以画出Integration Line
注意这只是Lumped Port加积分线的方法，对于Wave port是不同的。
如果想要设置wave port的方向，需要画一个PEC材料的、有厚度的长方体，如下图所示。带箭头的线就是积分线。通过这样可以限制能量的传输方向。
十、HFSS如何镜像的对称操作

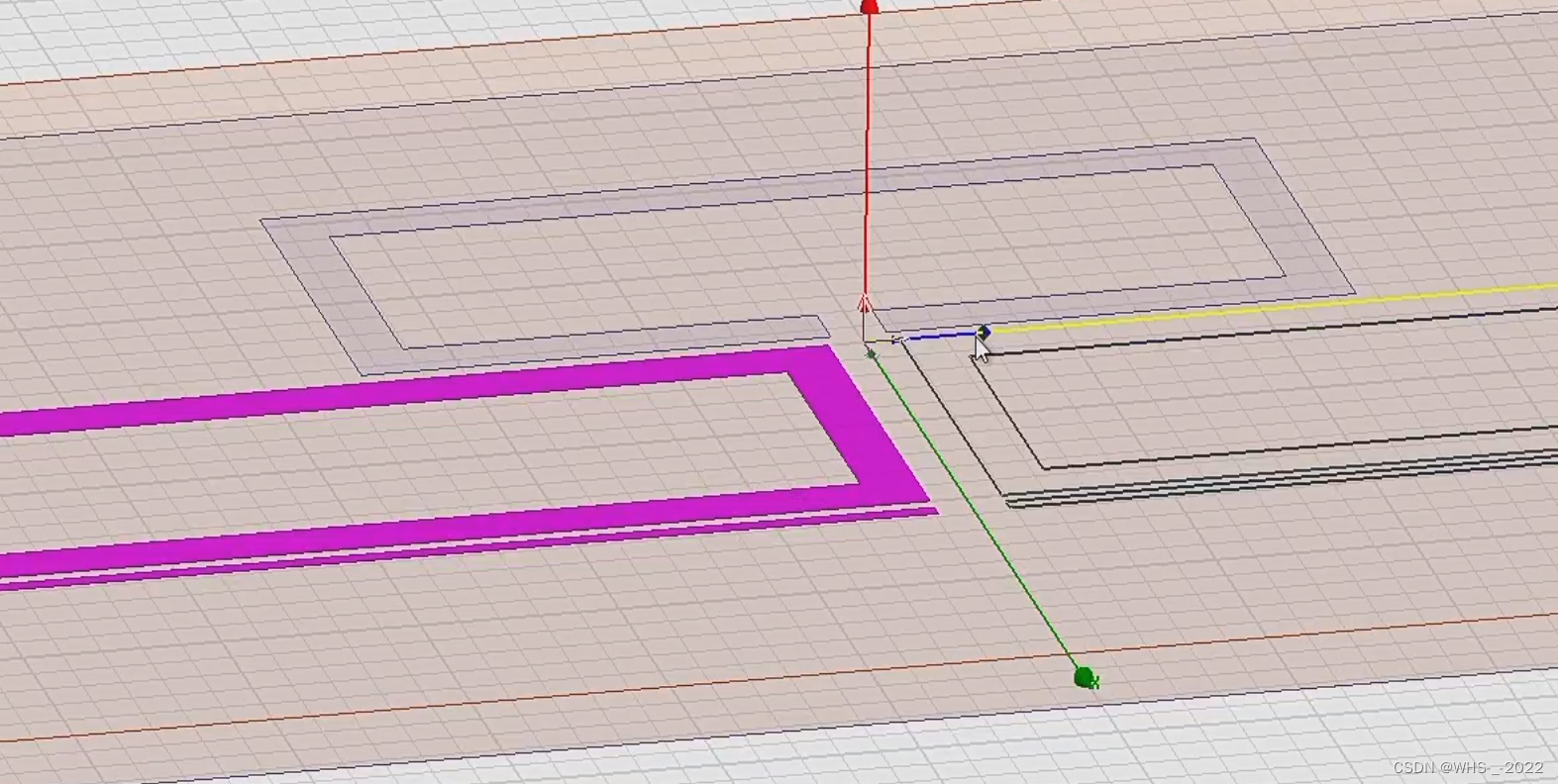

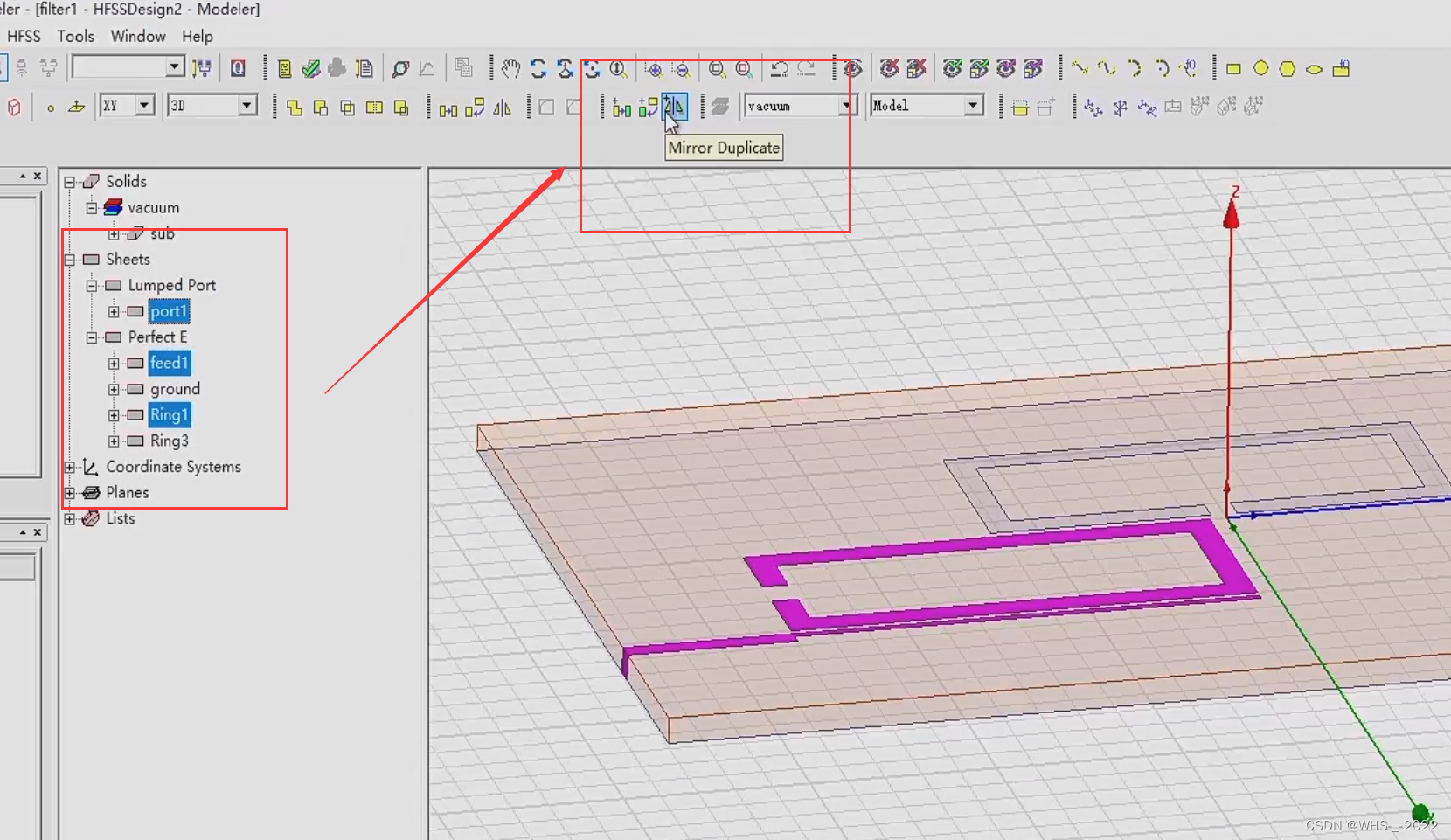

在特殊点处，鼠标的形状会发生改变，我们在这里需要选择为原点，并且复制镜像就可以完成。

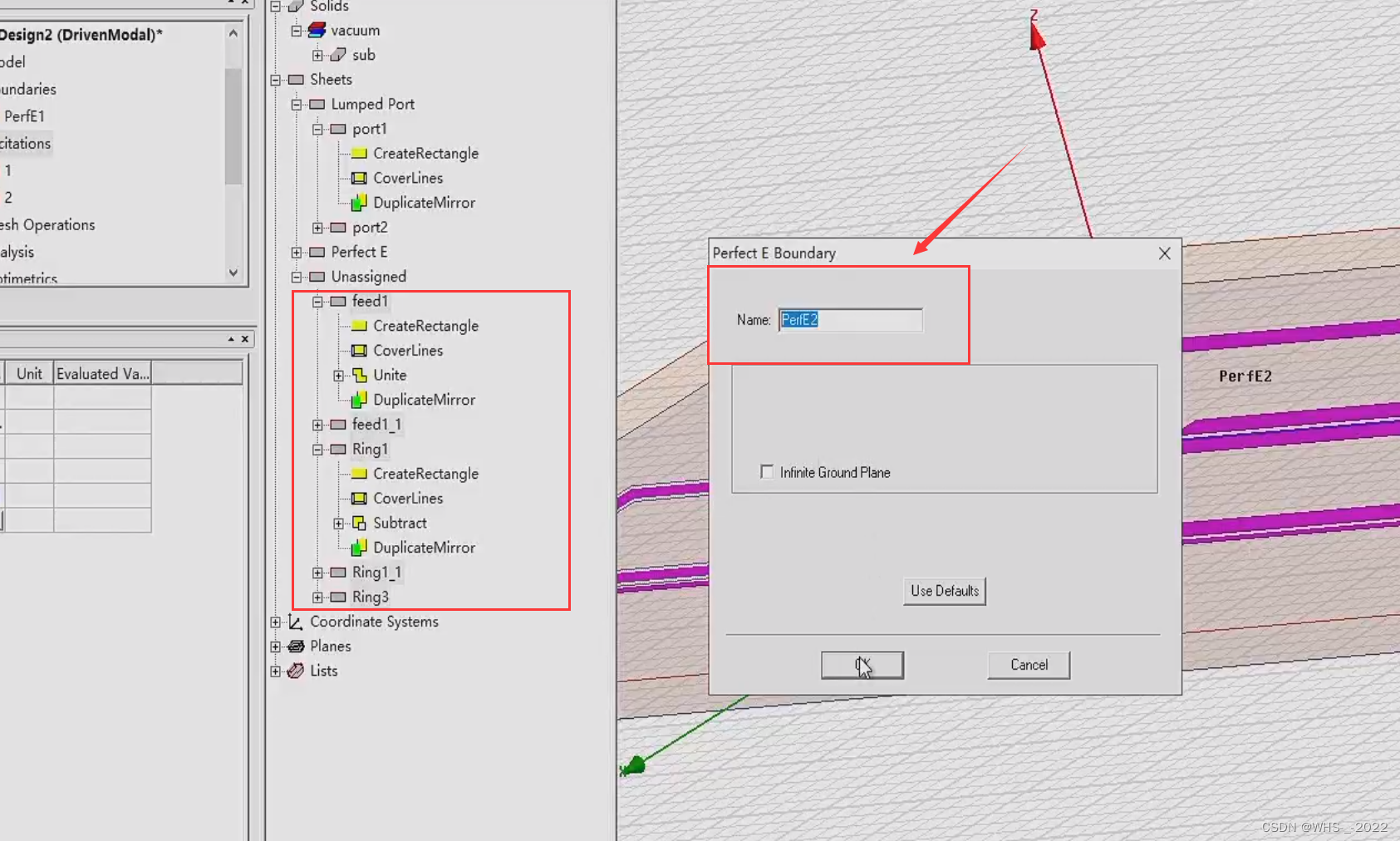

十一、HFSS设置Boundaries的注意点

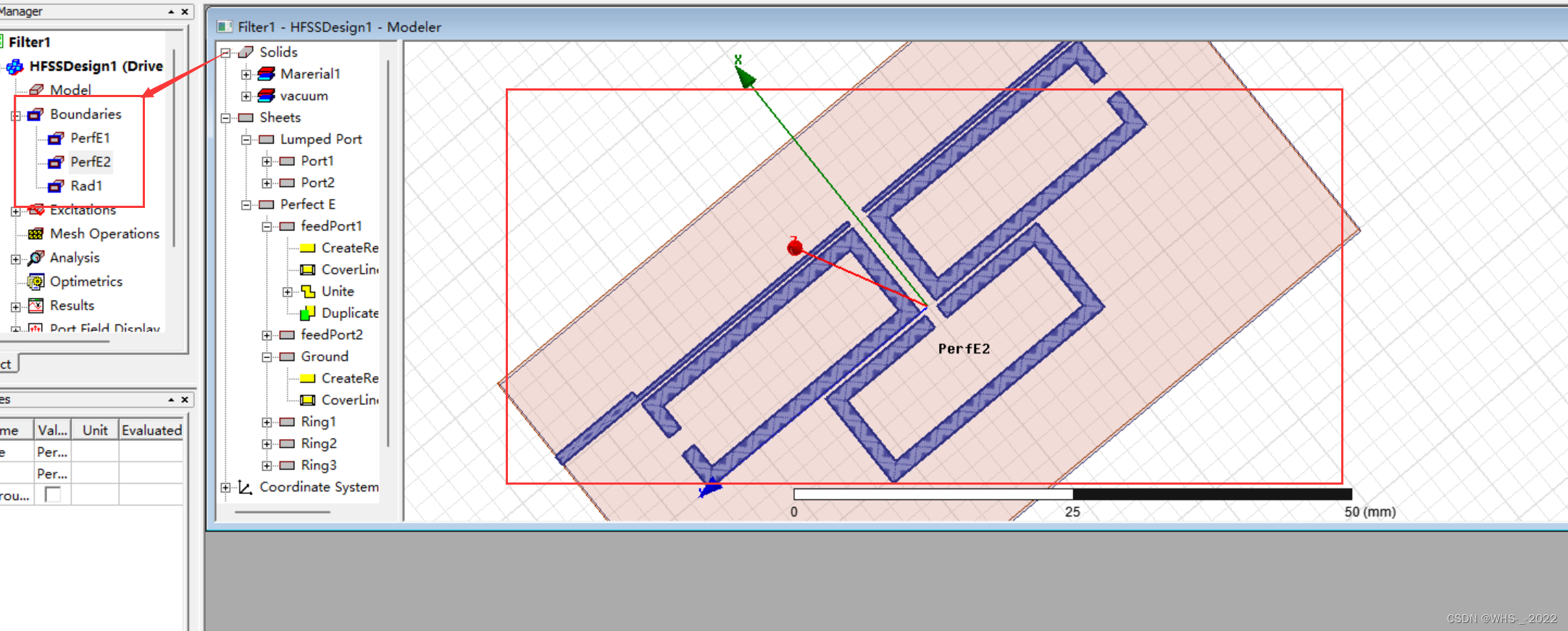

设置Perfect E Boundary时，可以让同一平面的Perfect E取同一个名字，这样可以便于直接查看。
十二、HFSS中Edit Sources设置

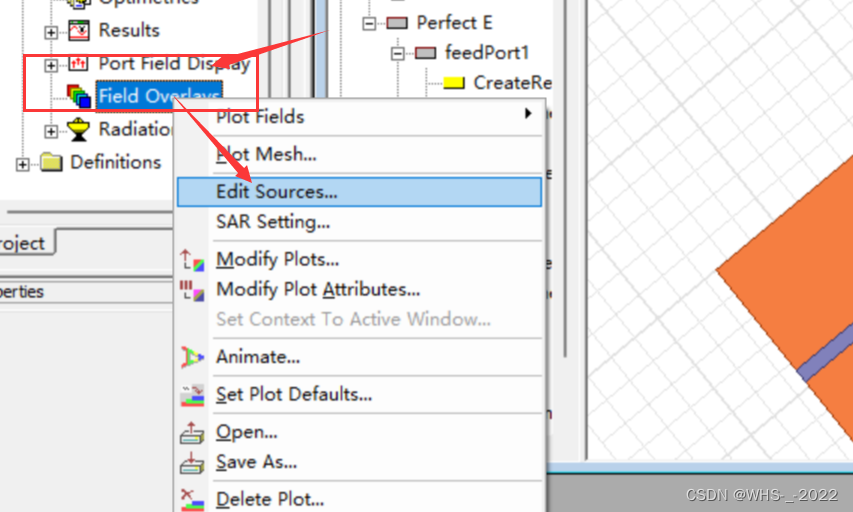

在Field Overlays中有Edit Sources按钮，单击进入
"1:1",前面一个1是表示激励端口的名字，后面一个1是激励的模式。1表示单模工作

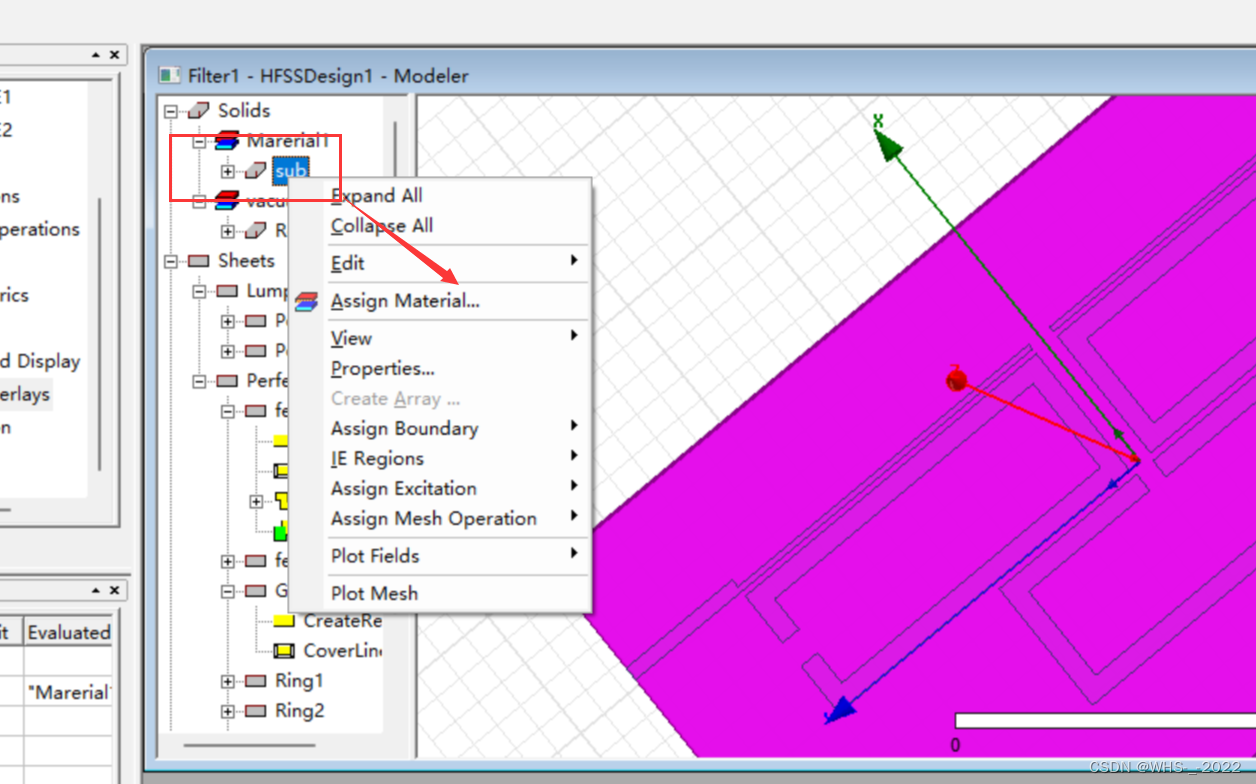

十三、如何设定介质材料

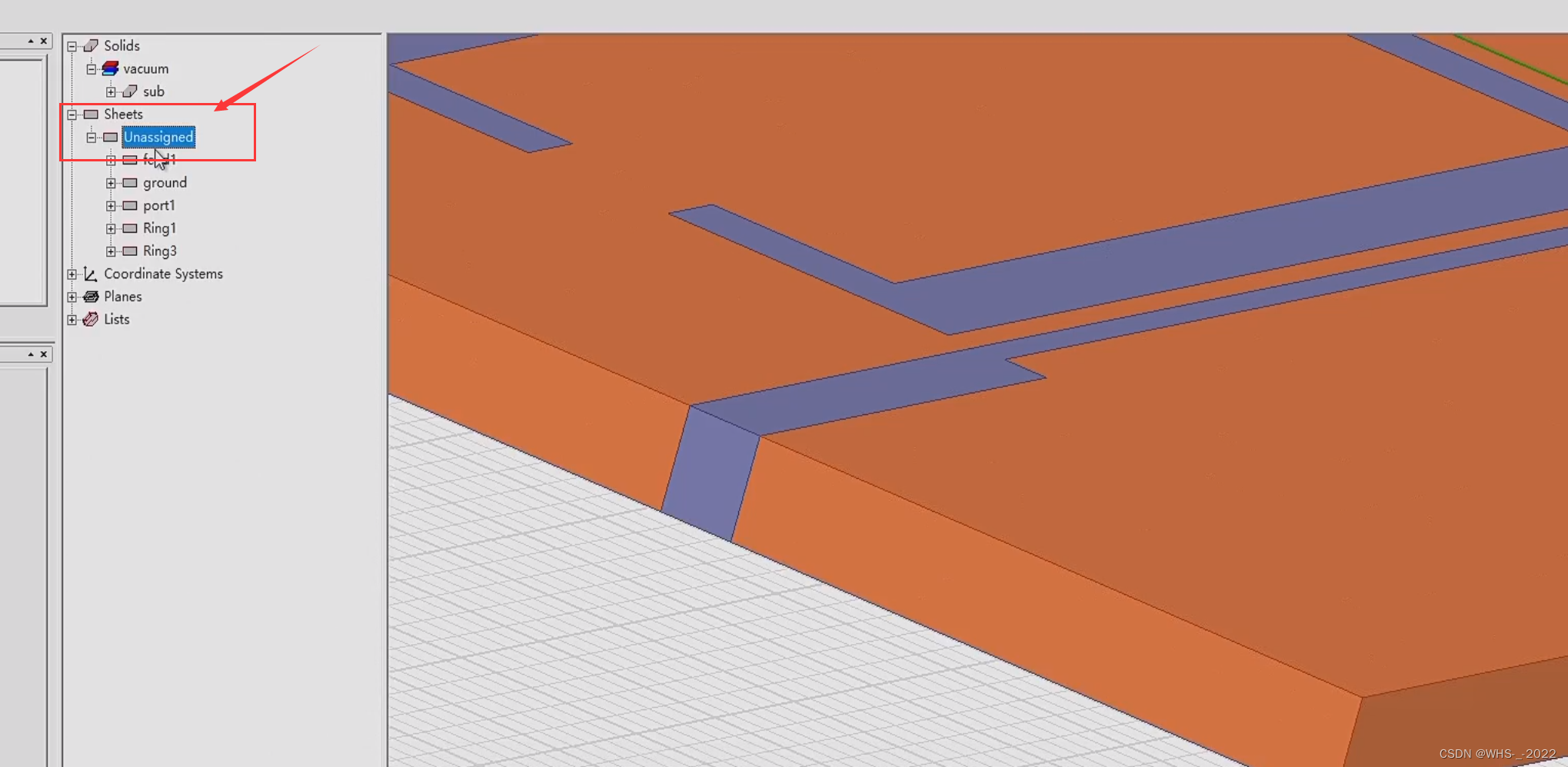

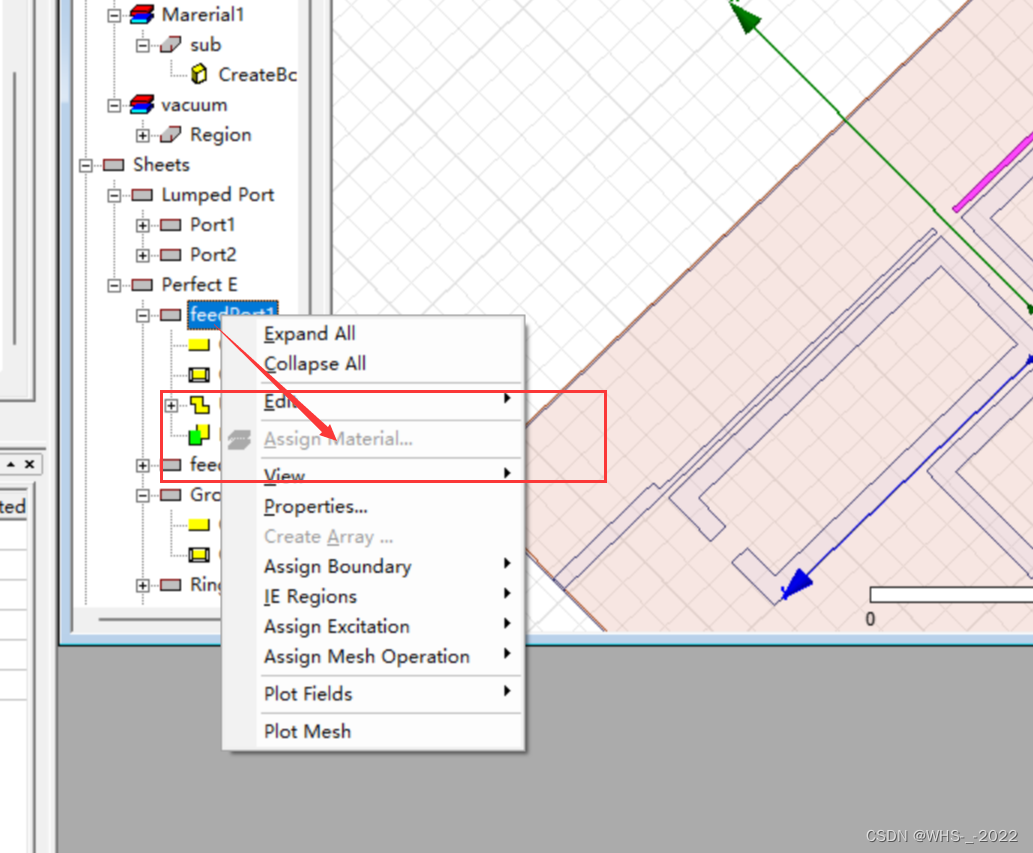

我们可以观察到没有厚度的片，在HFSS中是无法设定材料的。

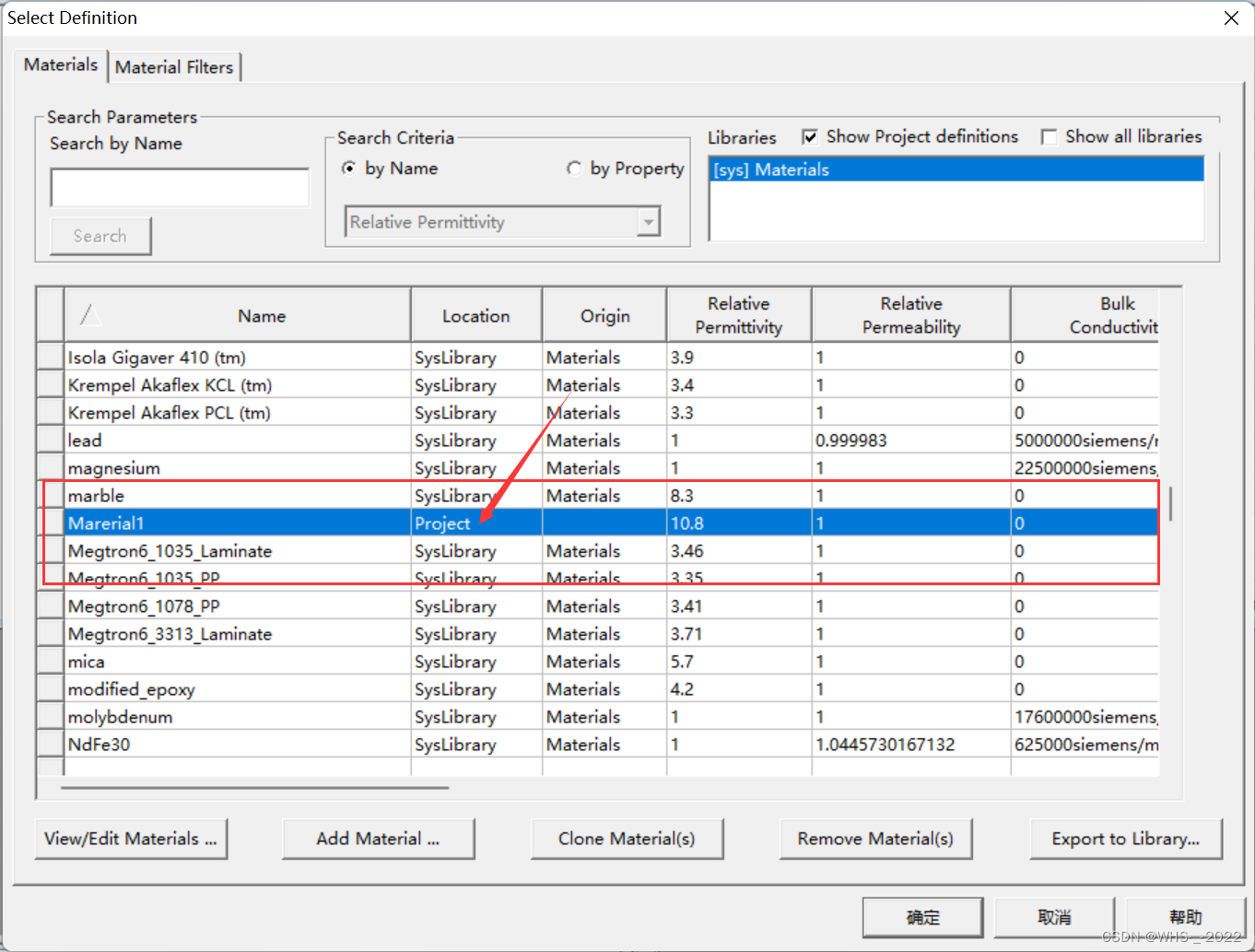

可以看到，Location位于Project中，所以它是我们自己设定的材料

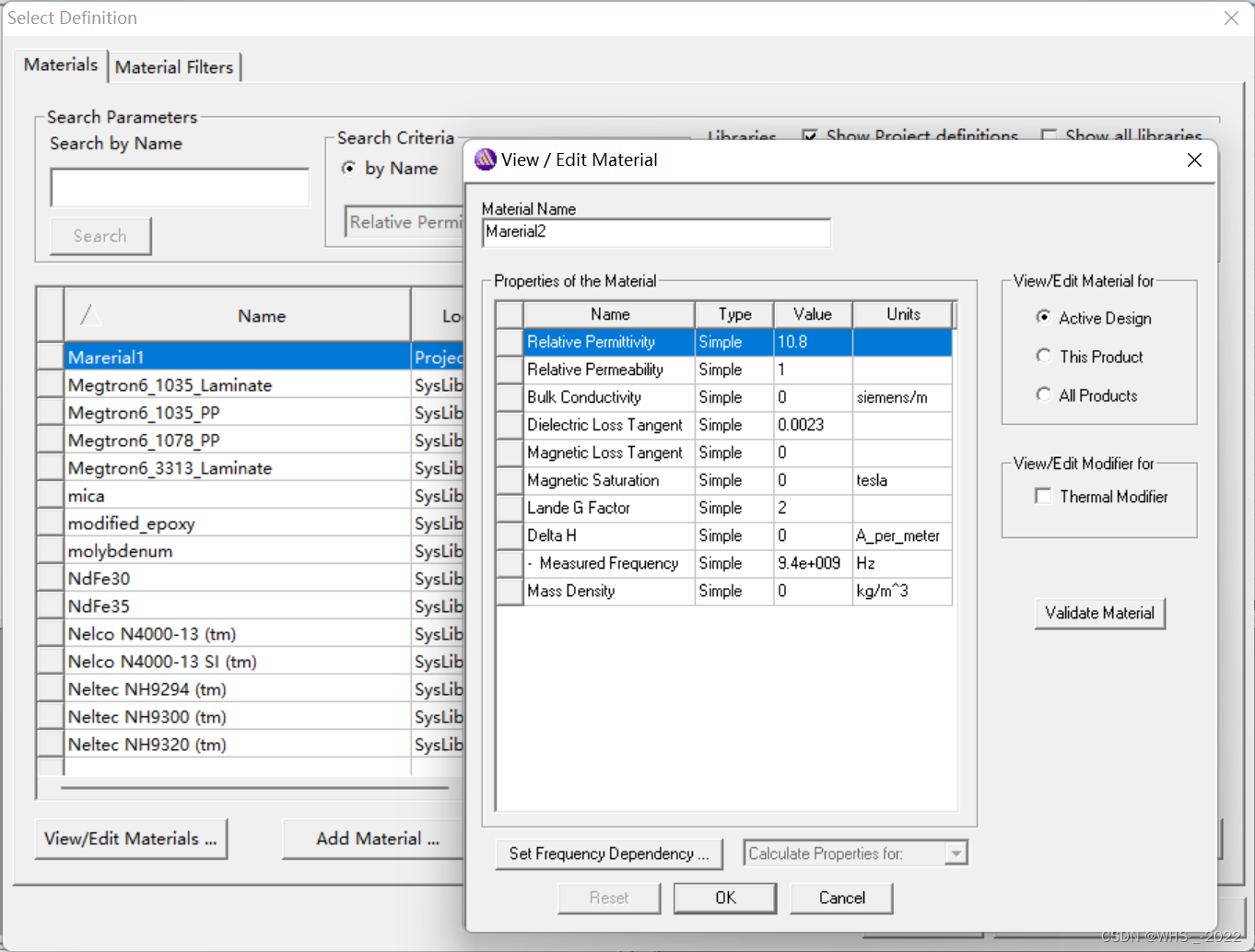

如果 relative permittivity (相对介电常数）等材料参数不符合要求，我们可以自己设定材料，如下图
