光纤跳线类型

       光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头，用来实现光路活动连接;一端装有插头则称为尾纤。光纤跳线（Optical Fiber Patch Cord/Cable)和同轴电缆相似，只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm。芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。再外面的是一层薄的塑料外套，用来保护封套。光纤跳线（又称光纤连接器），也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。SFP模块接LC光纤连接器，而GBIC接的是SC光纤连接器。

1、常用的尾纤类型：

FC-SC类型：也就是一般所的圆转方的尾纤。FC衔接ODF盒，SC衔接设备的光口。这种光纤衔接器在前期的SBS和Optix设备中运用较多。

FC-FC类型：俗称圆转圆的尾纤。一般用做ODF架之间的跳纤。

SC-SC类型：俗称方转方尾纤，一般用在设备之间光板的衔接。

SC-LC类型：LC接口俗称小方头尾纤，归于卡接式接头。现在华为OSN系列设备，中兴S系列设备，包含前期朗讯的波分设备，都是用的这种光纤衔接器。

LC-LC类型：一般用在波分设备之间的内部连纤中，这个运用比较少。

2、常用的光纤连接器说明：

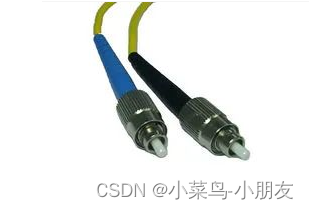

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的较多).

FC接口：全名叫Ferrule Connector，最早应用于存储局域网络。外壳材质为金属，接口处有螺纹，和光模块连接时可以固定的很好。如图：

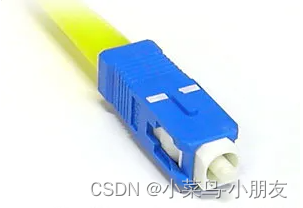

②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的较多)

SC接口：（Square Connector）,材质为塑料，推拉式连接，接口可以卡在光模块上，常用于交换机. “SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头

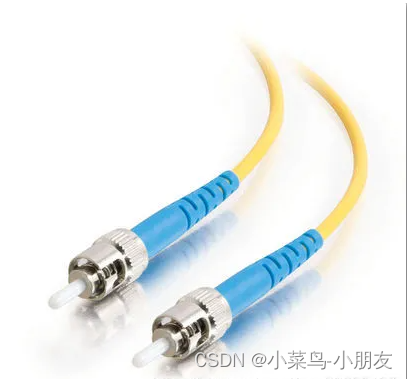

③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。(对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架)

ST接口：(Stab & Twisst)材质为金属，接口处为卡扣式，常用于光纤配线架

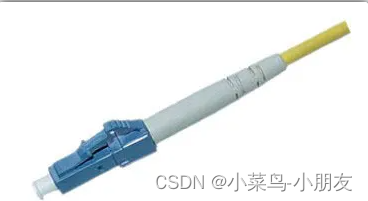

④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用)

LC接口：用于连接SFP光模块，接口可以卡在光模块上“LC”接头与SC接头形状相似，较SC接头小一些。“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。在表示尾纤接头的标注中，常能见到“FC/PC”，“SC/PC”等。

3、光纤的接口种类

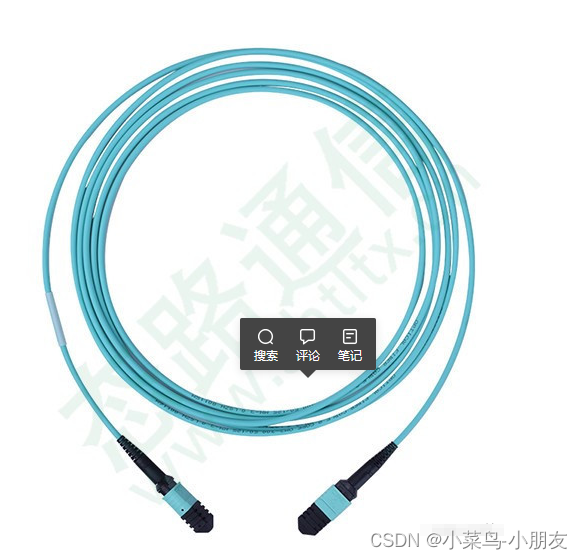

1.MPO-MPO

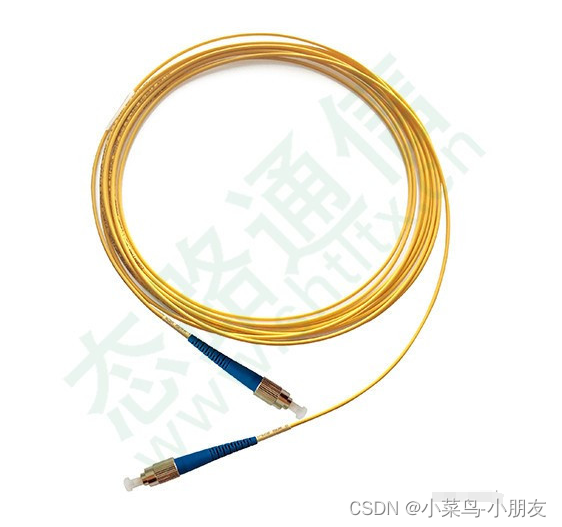

2.FC-FC

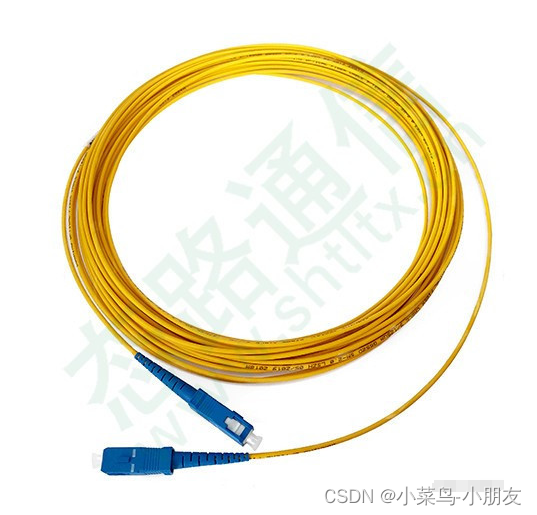

3.SC-SC

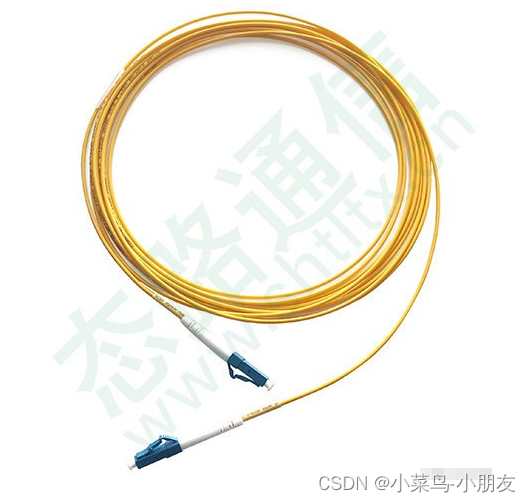

4.LC-LC

5.ST-ST

单模以黄色为主   多模以橙黄色为主
