当遇到Calculatedmodepropagationconstant(s)cannotberesolvedbymeshstep的报错时，意味着需要在端口区域加密网格。可能的原因是端口位置不正确或网格分辨率不足。要解决这个问题，可以尝试细化网格设置，特别是在端口所在的区域。如果端口悬空，需调整其位置。使用F键（大写）或通过picks选择面，然后点击waveguideport来设定正确的端口位置。
报错：Calculated mode propagation constant(s) cannot be resolved by mesh step. Please consider refining the mesh in the port region for port x.
意思是端口附近的网格设置要密一些。如同轴线，在不同介质中至少一个网格。这时要改变网格设置，在特定的地方加密。
还有一种可能是port不在正确的位置，可能是悬空的，这时要设置端口位置。

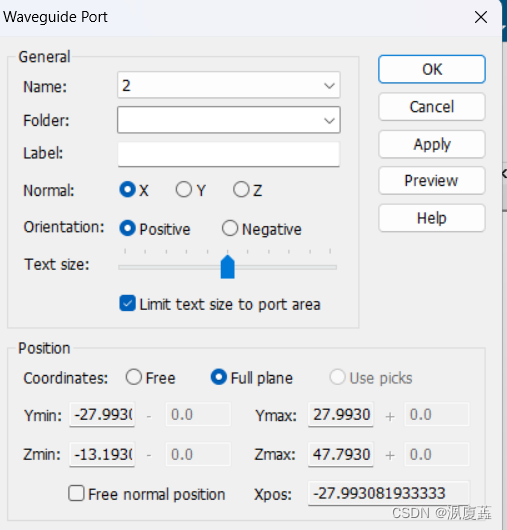

如果直接点击waveguide port添加port，默认是无法在区域内选择端口的，只能在边界。（use picks是灰色）
解决方法：
直接键盘F（一定要大写）
或者
点击picks
选中想要设置的那个面
选中后再点击waveguide port
就可以设置了
