Altium Designer24教程——原理图

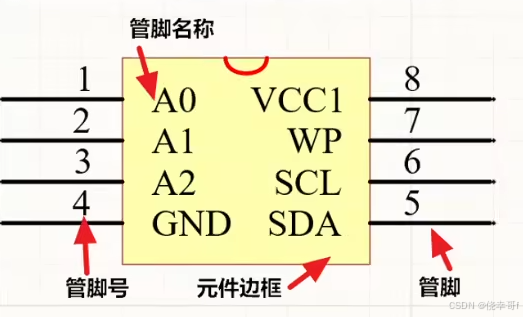

  • 原理图符号由元件边框、管脚(名称和号)、元件名称和元件说明组成，通过放置的管脚来建立电气连接关系

在这里插入图片描述

前置

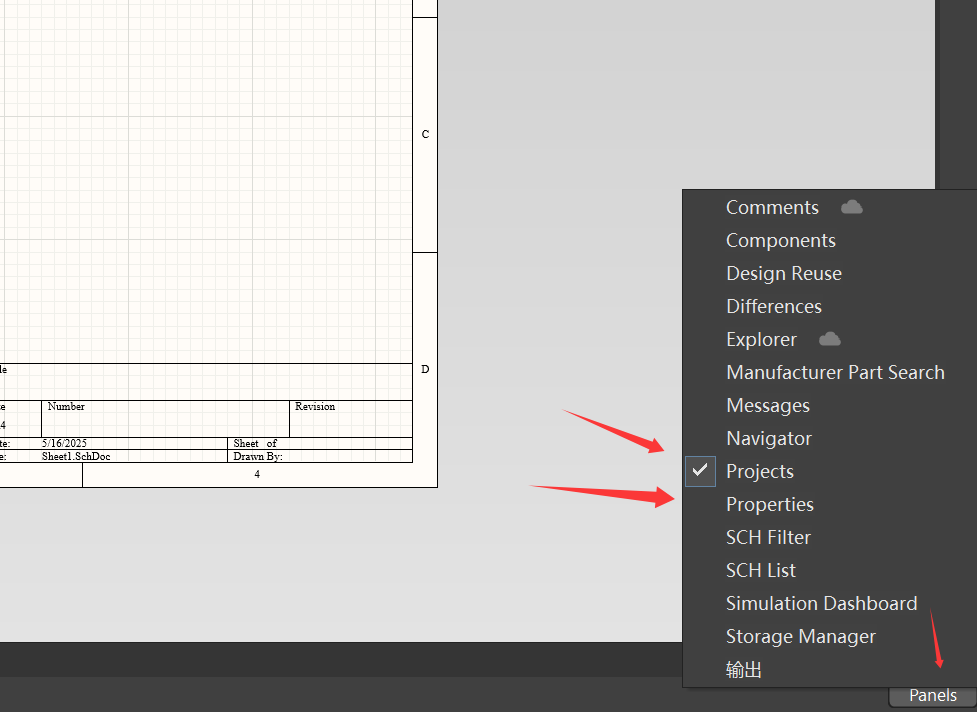

  • AD界面中右下角Panels可以呼出相应菜单

在这里插入图片描述

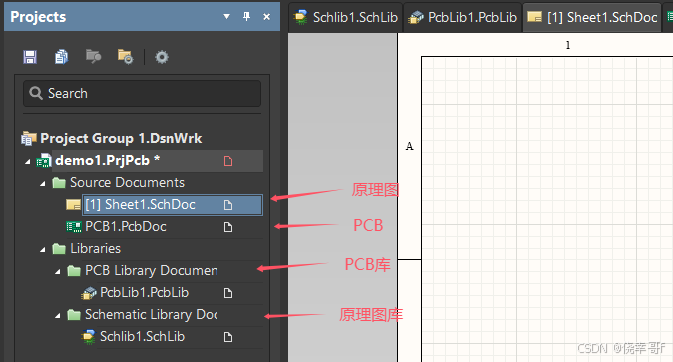

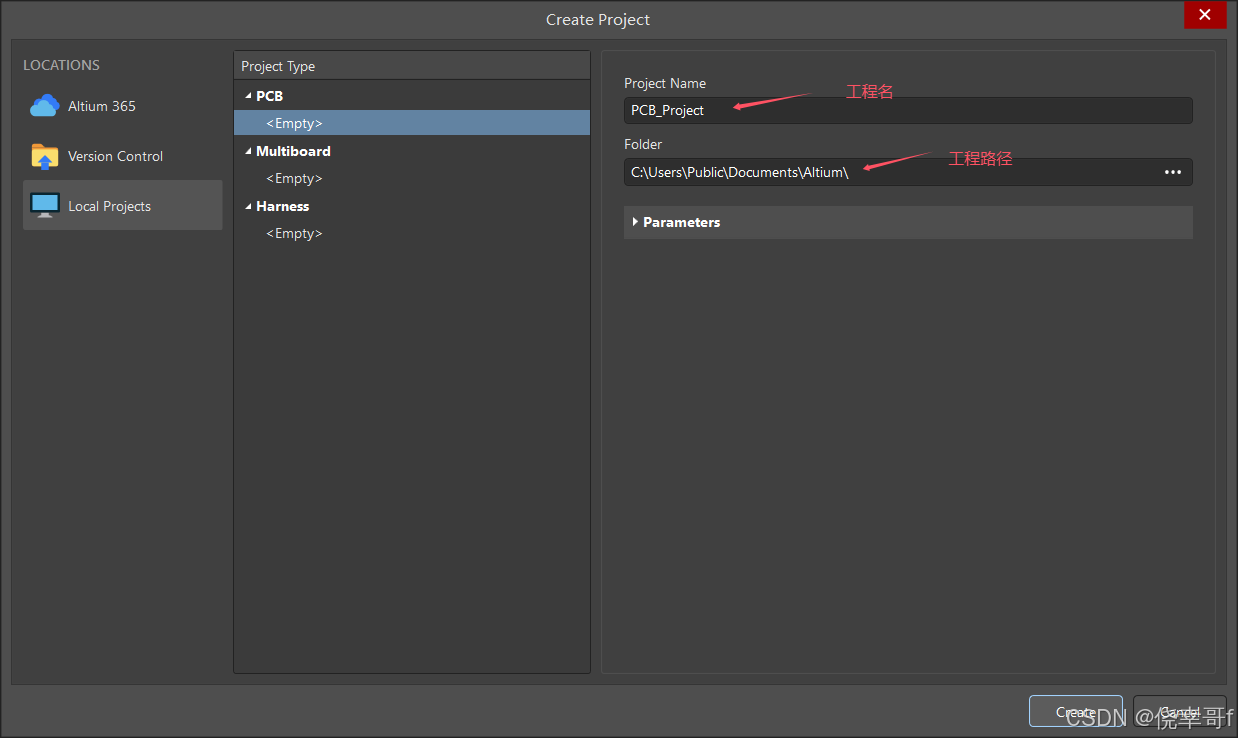

  1. 新建项目，在项目文件夹内添加四个关键文件：原理图库、原理图、PCB库和PCB，并保存到创建工程的文件夹中

在这里插入图片描述

  • 一个完整的电子设计工程主要包括：元件库文件、原理图文件、PCB库文件和PCB文件四大块

在这里插入图片描述

  • 对应在工程目录文件夹内的文件如下所示

在这里插入图片描述

原理图库

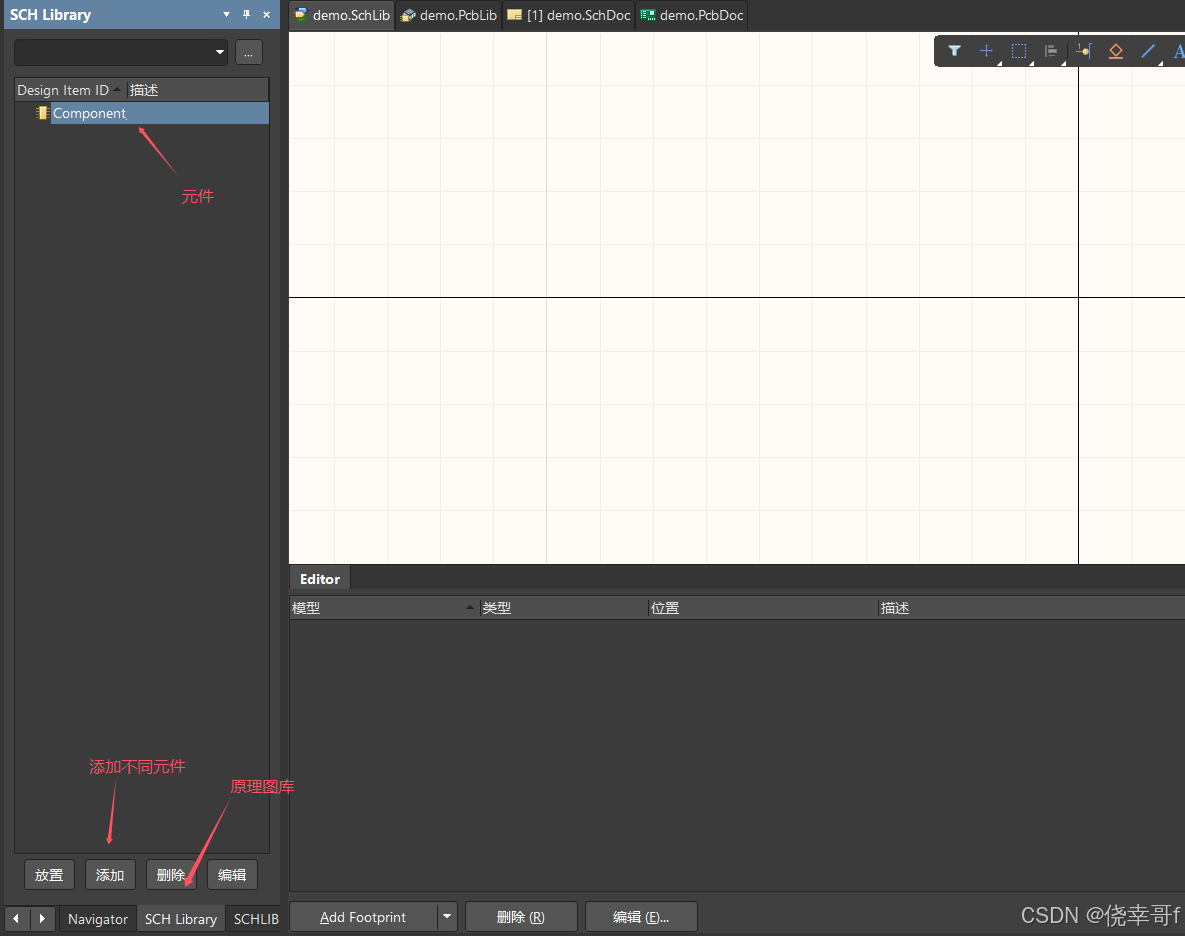

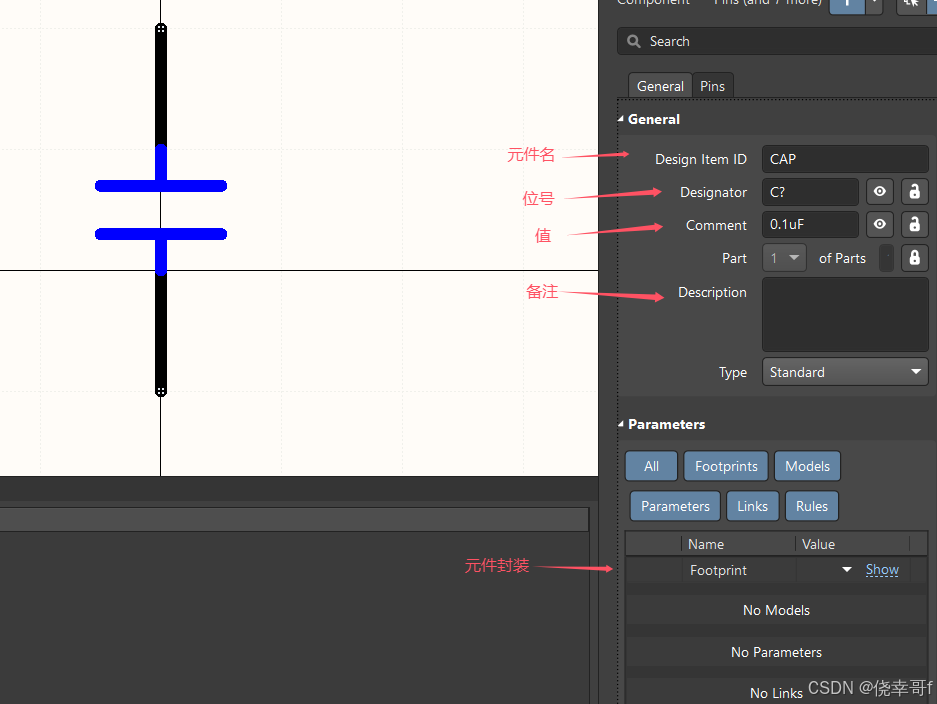

  • 原理图库操作：选中原理图库，添加元件

在这里插入图片描述

在这里插入图片描述

  • 如果一个元件由多个部分组成时，可以增加part1、2，点击元件-工具-新部件

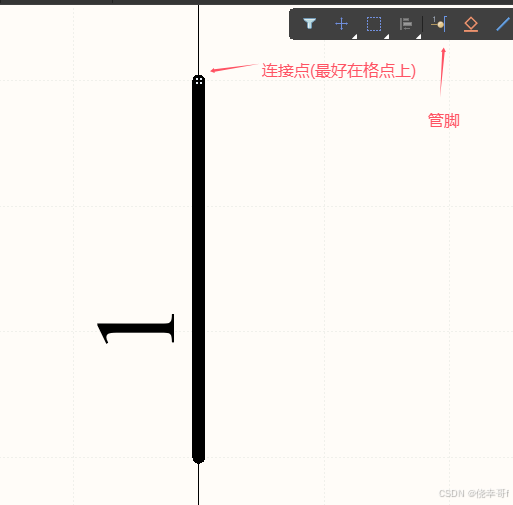

  • 管脚设置100mil(使得元件移动时的最小单位)，保证连接点在格点上
  • 图形元素格点：10mil

在这里插入图片描述

  • 导入别人的原理图库，就不需要自己绘画各种元件原理图，打开绘制好的原理图文件-设计-生成原理图库-复制需要的元件原理图或者直接在原理图中直接复制，不需要原理图库
  • 绘制完原理图库以后，需要检查原理图库的正确性，点击原理图库-报告-器件规则检查

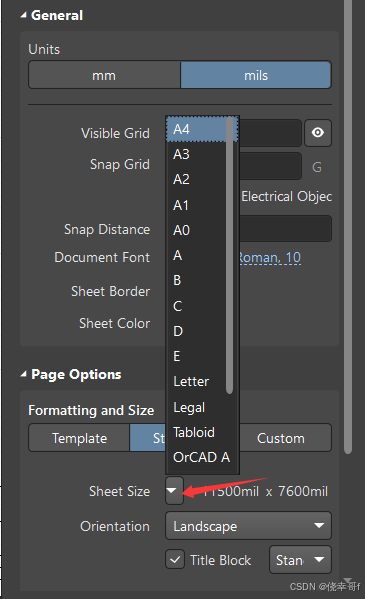

  • 原理图页设置，双击原理图边缘，page options中Standard设计图页规格为a4或a3等，或者Custom用户自定义

在这里插入图片描述

  • 同时可以在Components中搜索元件，选择自己建的原理图库还是软件提供的

在这里插入图片描述

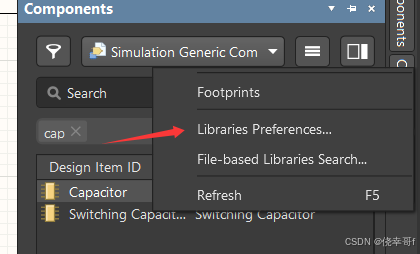

  • 或者安装别人的库

在这里插入图片描述

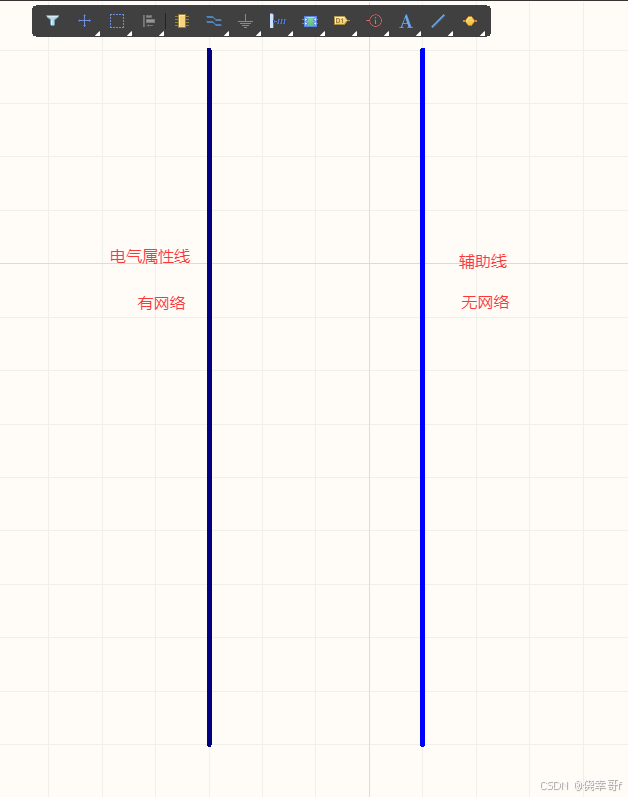

  • 对于原理图中导线的绘制

在这里插入图片描述

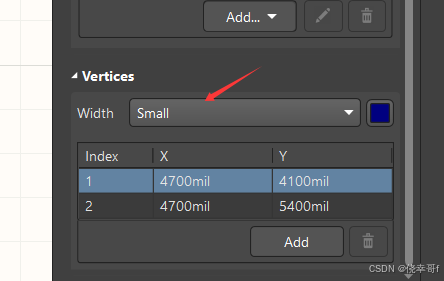

  • 针对电源走线原理图绘制中，电源载流对应PCB中需要加宽设置，所以需要加宽处理，双击电源走线，设置宽度width

在这里插入图片描述

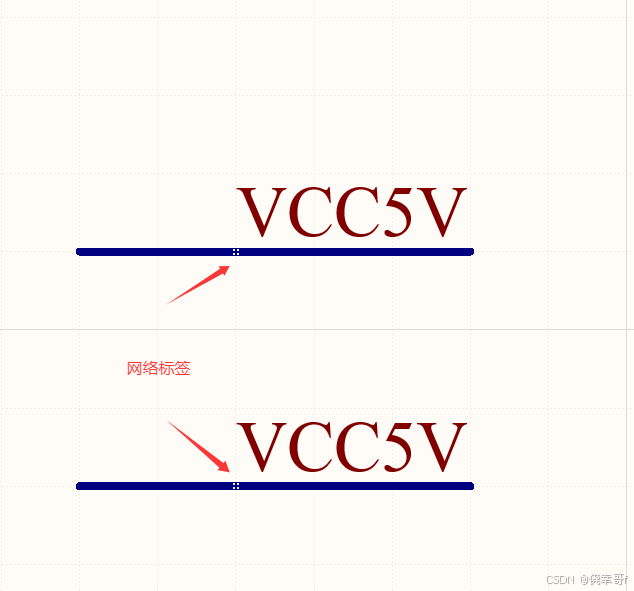

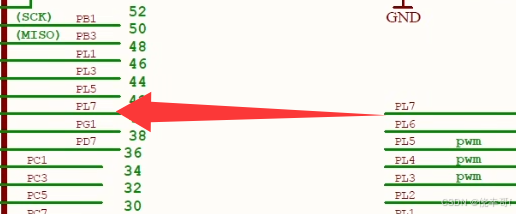

  • 网络标签表示两条线是互相连接的，走线上放置网络标签即可

在这里插入图片描述
在这里插入图片描述

  • 绘制好原理图后，可以对原理图可读性进行调整，如添加文本框(文字说明)、分界线(分模块)

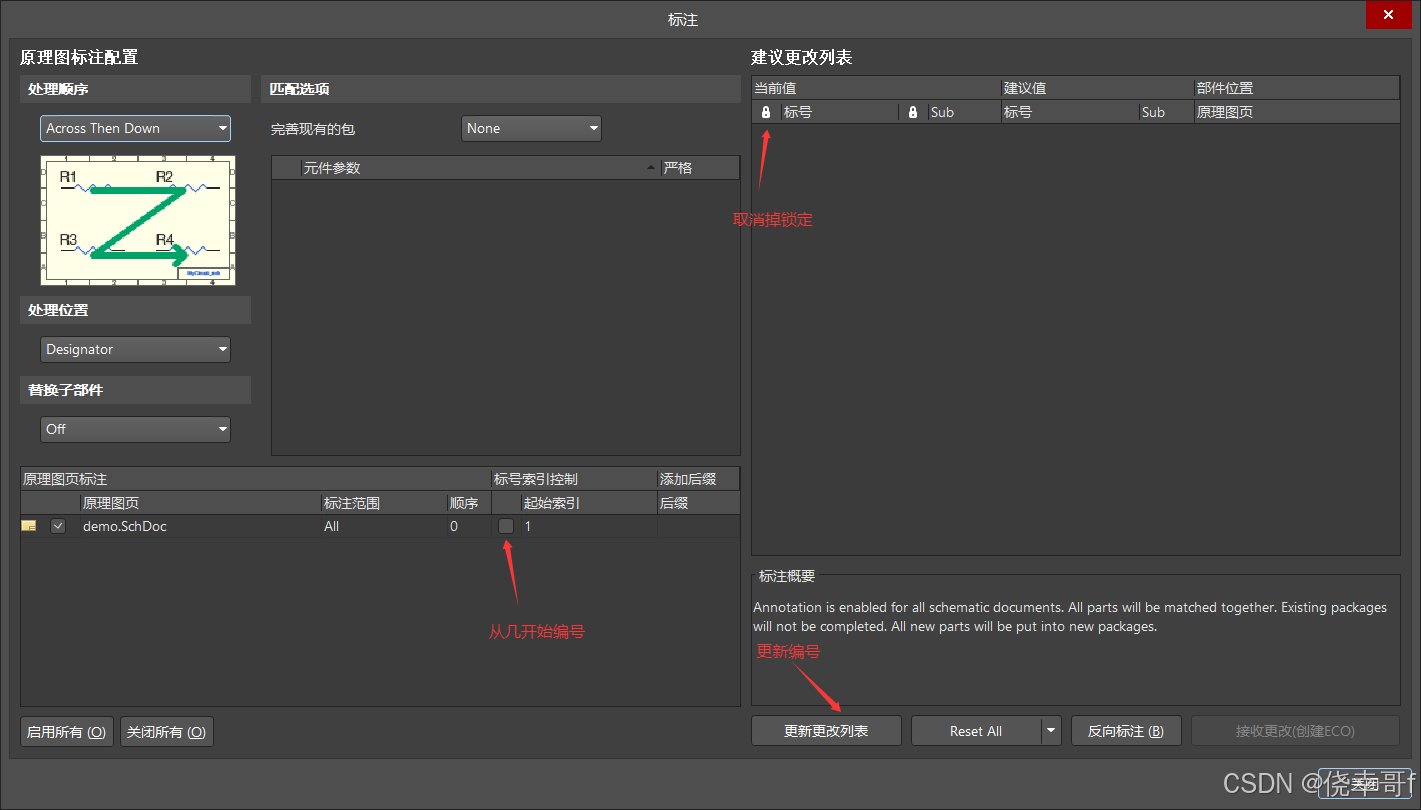

  • 导出BOM表前，需要对原理图元件进行标注，比如从C?、R?到C1、C2、R1、R2等，点击工具-标注-原理图标注，最后点击接收更改创建-执行变更-关闭

在这里插入图片描述

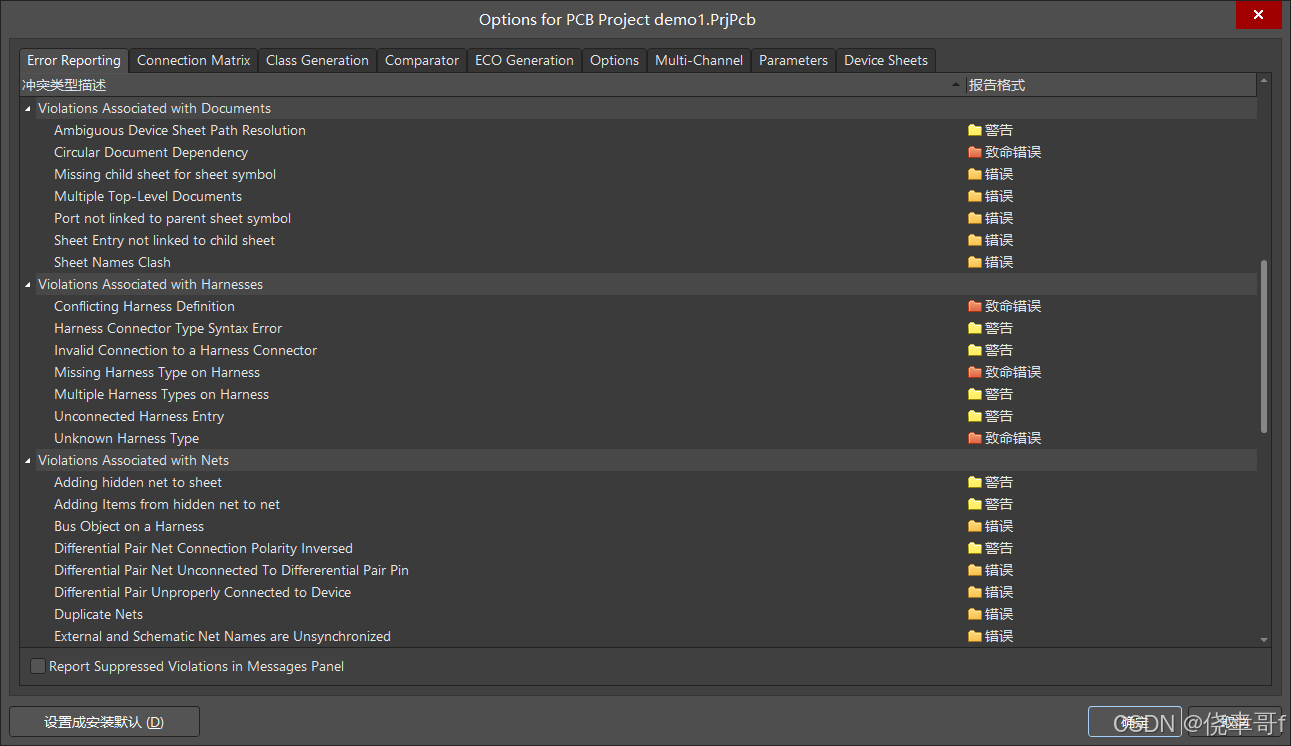

  • 原理图绘制完成以后，需要对原理图进行编译和检查，点击项目文件-右键项目选项-设置错误类型确定-右击项目文件动态编译-在Message查看报错信息

在这里插入图片描述

  • 常规检查下问题有：重复元件位号(两个R1)、存在悬浮的网络标号(网络标签十字点必须走线上，不能在空白处或管脚上)、存在悬浮的电源端口(电源标签不能在空白处或管脚上)、存在单端网络(某个网络标签没有与其他的网络标签相连接)

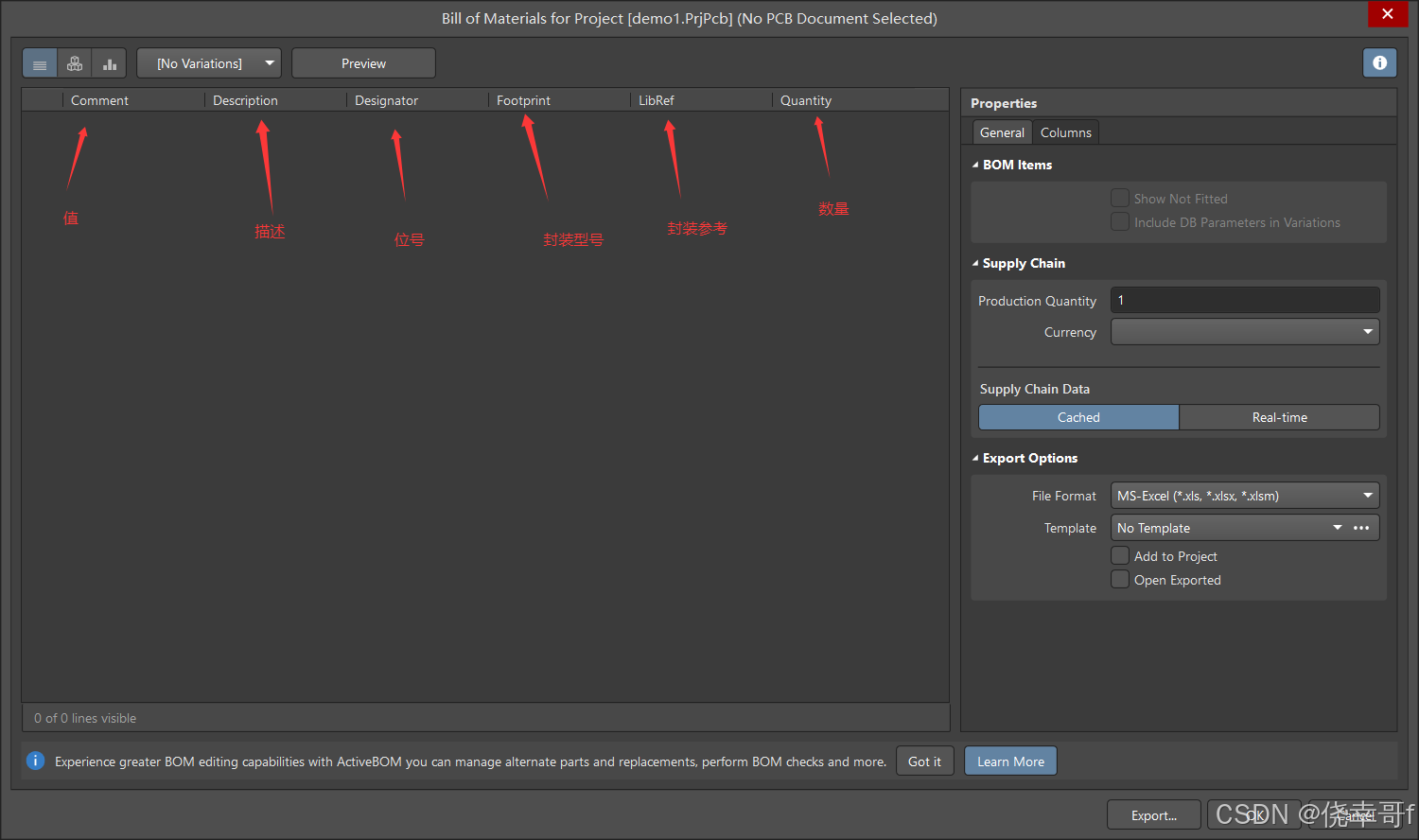

  • 原理图设计完成后，需要导出BOM物料表：打开原理图-报告-Bill of materials(物料清单)-选择Excel格式-导出
  • 点击Columns可以取消不需要导出的选项

在这里插入图片描述

  • 最终可以导出原理图的PDF格式，点击文件-智能PDF

快捷键

  • 鼠标右键拖动界面上下左右移动，滚轮拖动界面上下移动，Ctrl+滚轮表示放大
  • D弹出对话框导入PCB文件
  • V+G+S设置栅格大小
  • shift+点击元件进行复制，或者Ctrl+c复制
  • 空格旋转元件方向
  • 选中器件后，A对齐元件
  • Ctrl+w绘制走线(电气属性)
  • 原理图绘制导线时，空格设置直角还是斜角
  • Ctrl+F，查找原理图中的元件
