Altium Designer 原理图库批量导入引脚--Excel

当你使用一款新的MCU，比如BGA324封装，画封装需要花费很长时间，可以通过excle将整理好的引脚导入，提高效率。

准备：

1、首先需要向供应商取得器件的引脚关系表（可以准确快速创建excel表格）；

2、如果没有取得表格，那么就只能从器件的DATA SHEET里面复制，制作表格。

制作excel表：

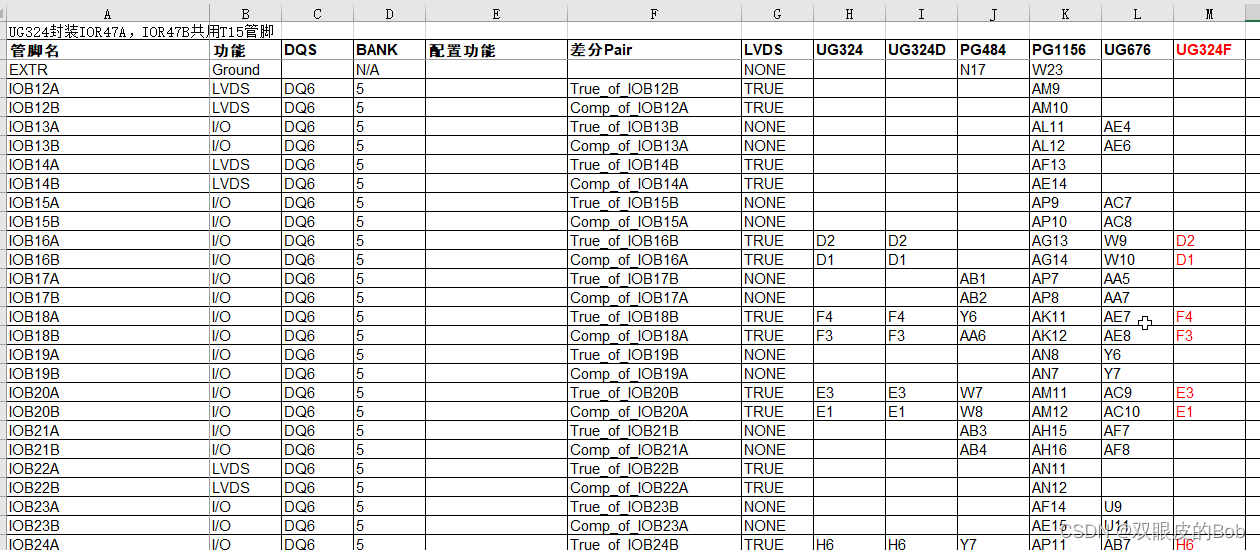

1、先取得器件引脚关系表：

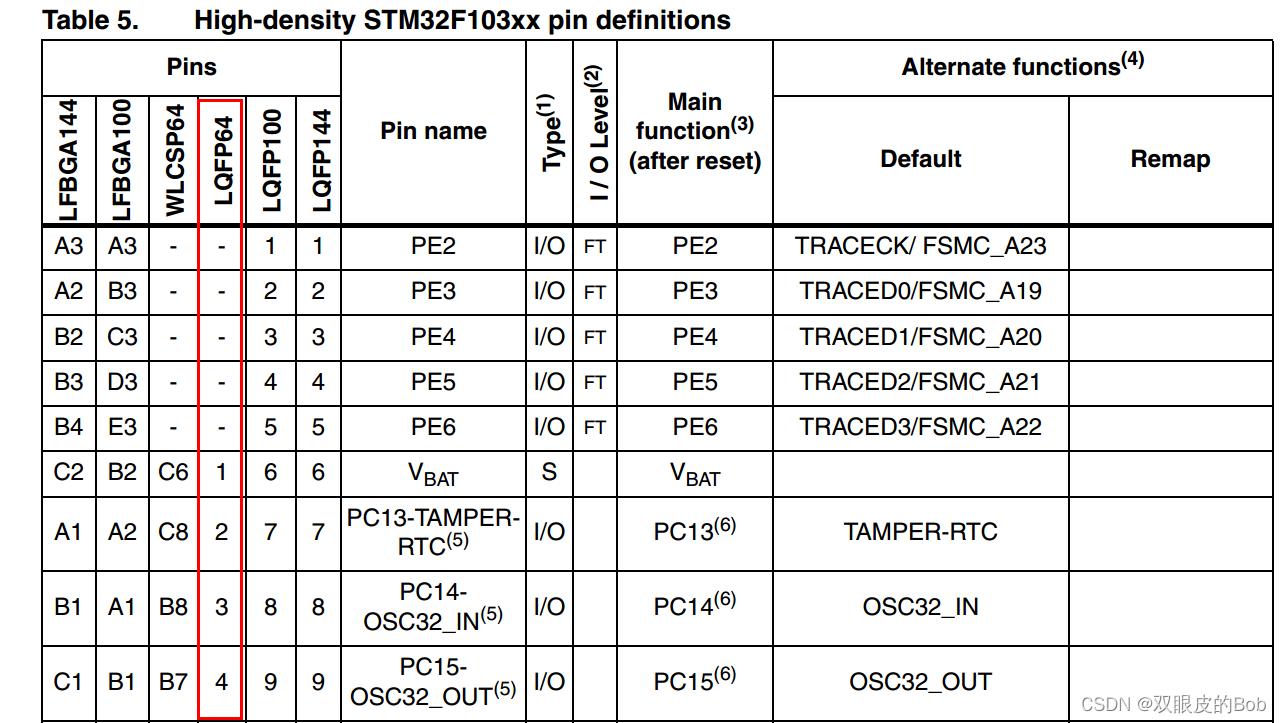

如果没有向供应商要到对应的excel表格，那么就只能从器件的PDF资料里面获取管脚信息：

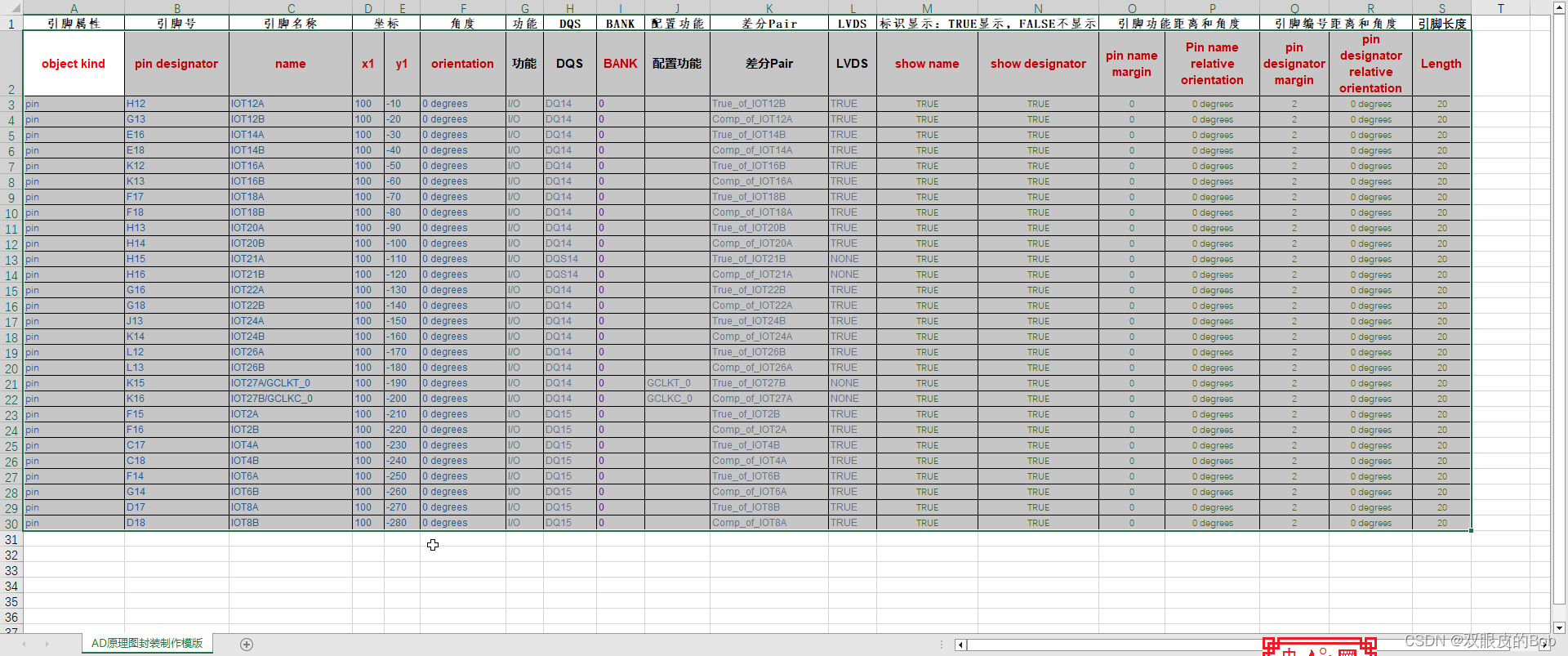

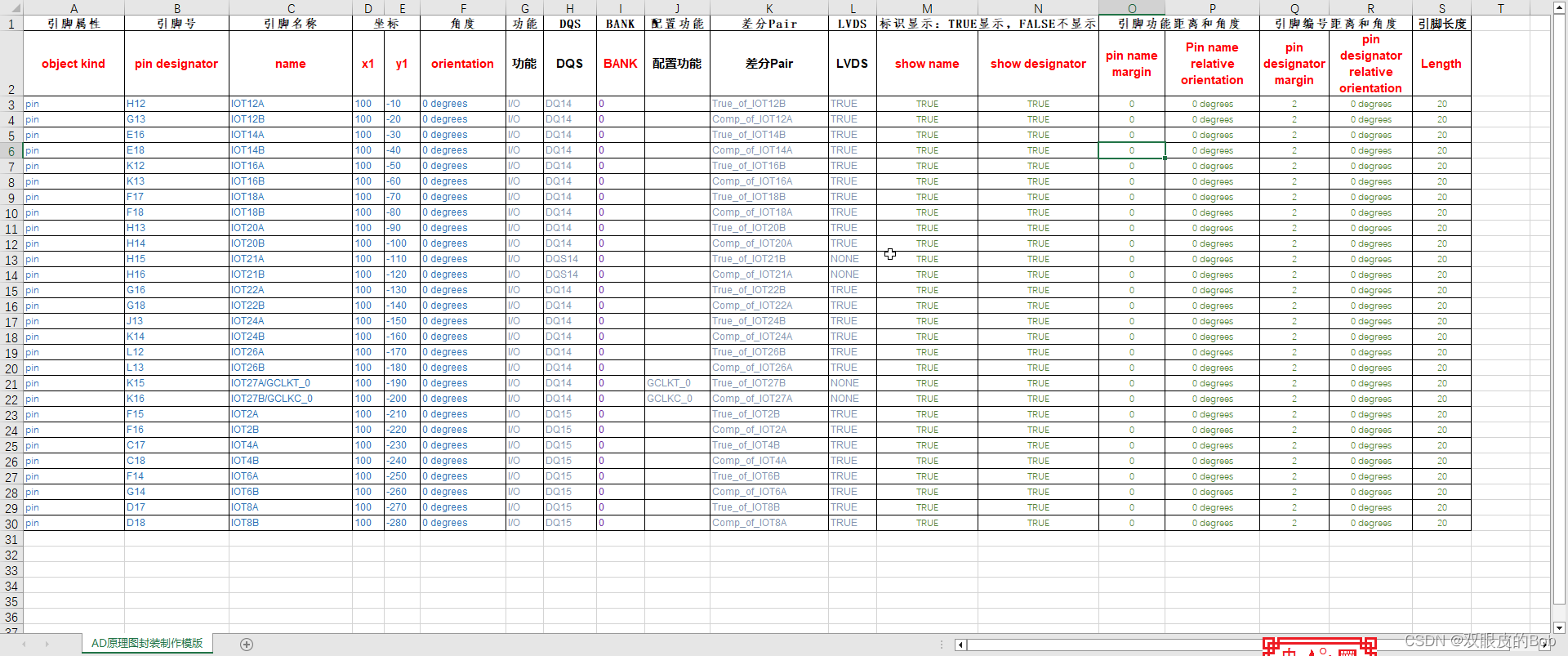

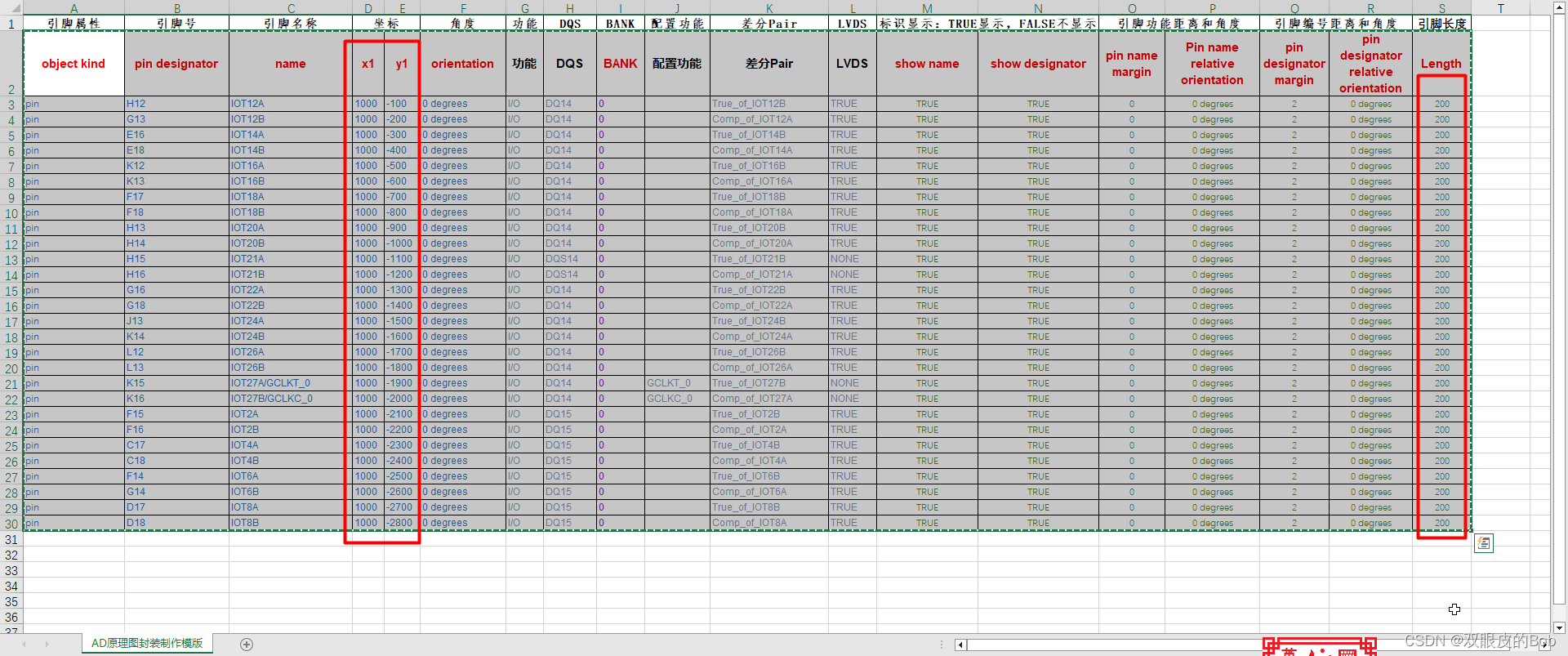

2、按模板制作excel表格：

如上图所示，第一行为我自行写的备注，后面复制时不需要复制，红色标题的需要注意一下，

object kind：引脚属性，全部写PIN即可；

pin designator：引脚号，根据器件资料填写；

name：引脚名称或功能，根据器件资料填写；

X1,Y1：引脚坐标，非常关键，若弄不对，导入的引脚会到处乱跑，我的模板中是自上而下排列，所以X1是一样的，从0轴开始往下，所以Y1从-10开始，依次向下+10（10为间距），有多少个引脚，就一直往下加，如果有重复，则重复的引脚就会重叠在一起；

BANK：即器件引脚所在BANK，如果没有分BANK，则可以不用管，如果像FPGA这种分BANK的，可以按BANK号填写，当然不填写也没什么，只要自己能分清就行，后面标红的是一些设置，第一次设置好后，就可以不用设置，如果是下载的我的模板就可以不用管后面的红色标题，只写前面5个标红的标题即可，后面的直接复制即可；

3、导入引脚：

复制EXCLE表格内容，从红色标题行开始，到右下角全部复制

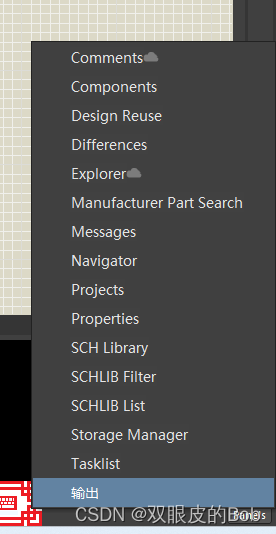

打开AD原理图封装库绘制界面，软件右下角SCH（低版本，高版本叫）中找到SCHLIB List，如下所示，

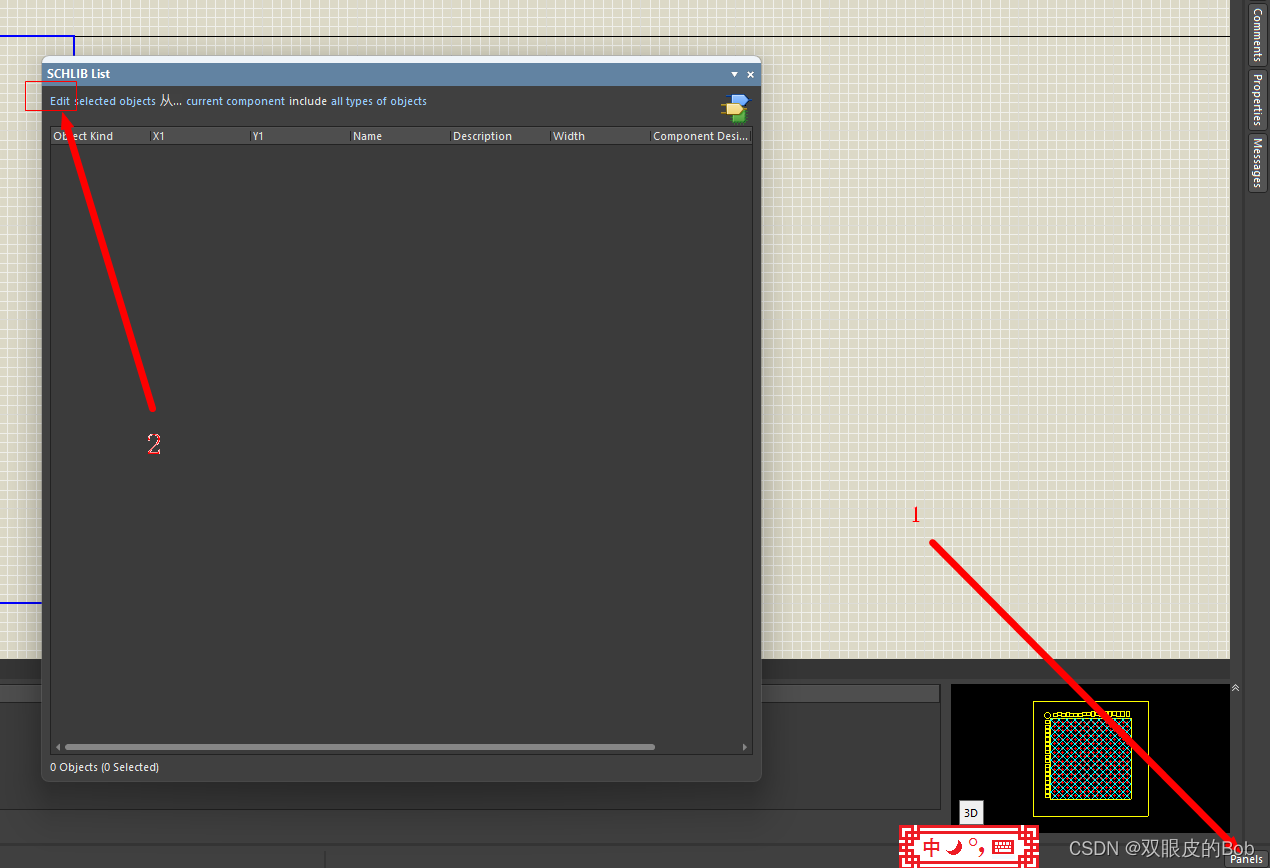

点击SCHLIB List，将view改成Edit，

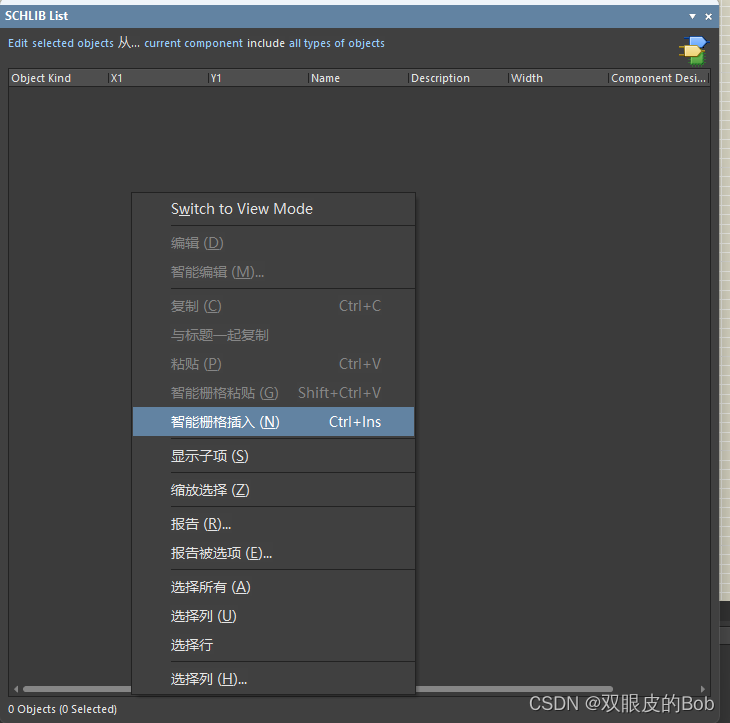

在SCHLIB List空白界面鼠标右键，选择 Smart Grid Insert（中文版：智能栅格插入），注意此步骤之前一定要先复制excel表格。

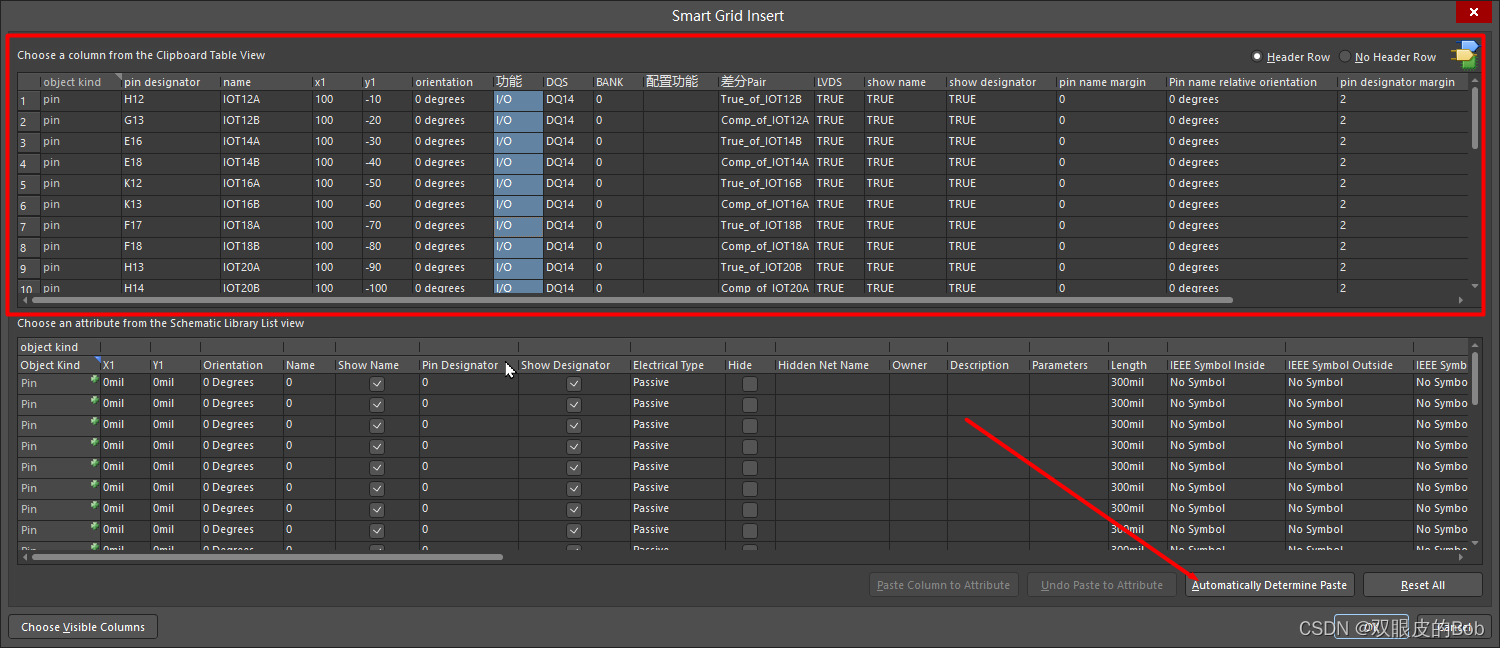

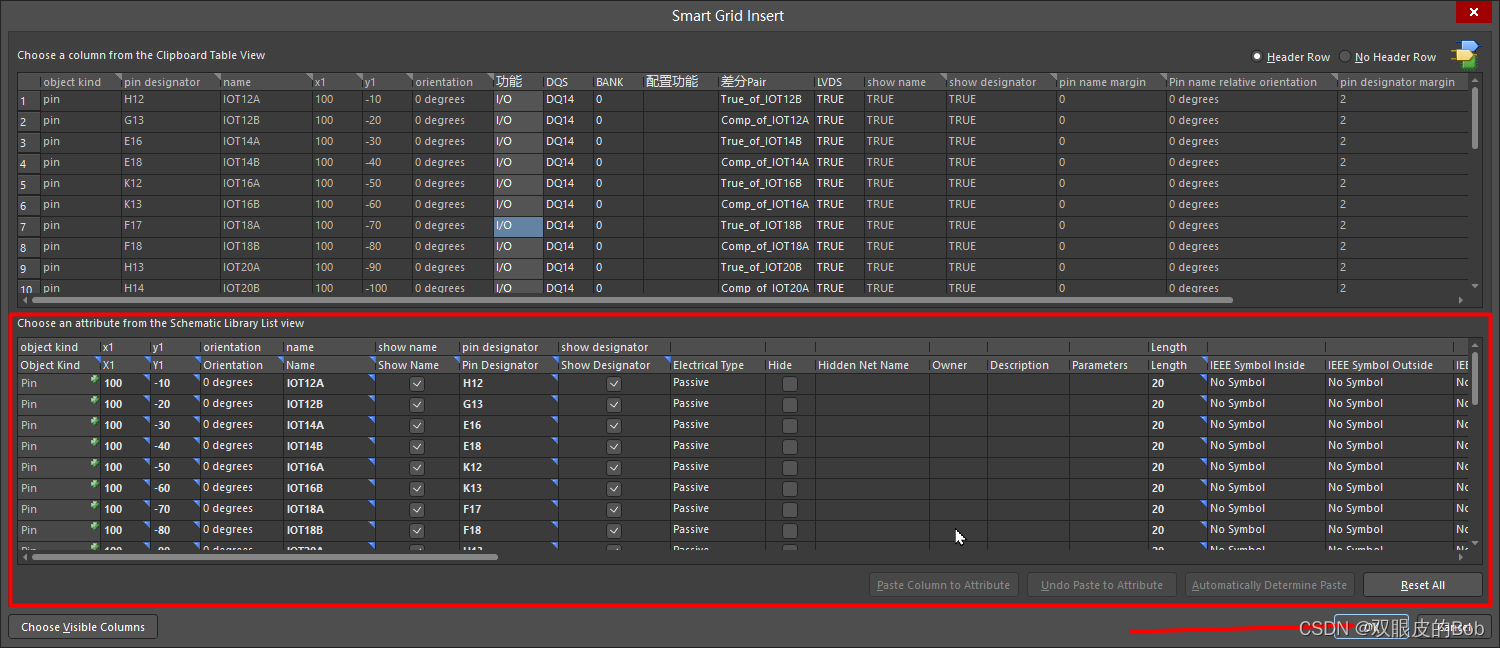

如下图，上面方框内就是导入的表格里面的信息：

点击 automatically Determine paste ，如下图，上面方框里同的信息填充到了下方，当然这里也可以进行一些编辑，

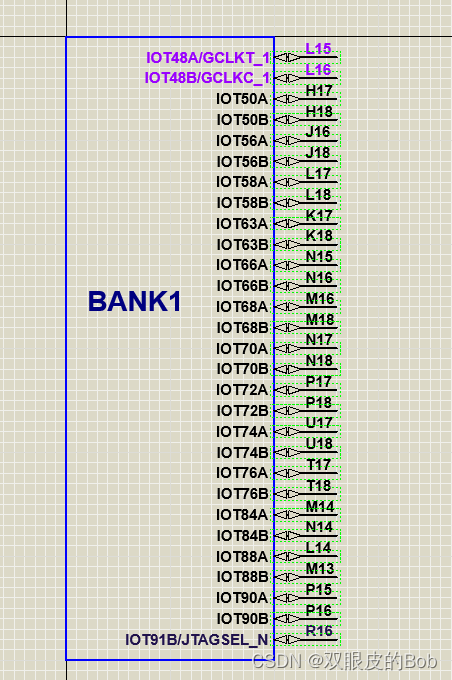

确认后点击OK就得到如下效果（蓝色框框根据自己喜好添加即可，此处就不说明了）

以上流程就完成了，如果还有其他bank，也按同样的方法制作即可。

注意：

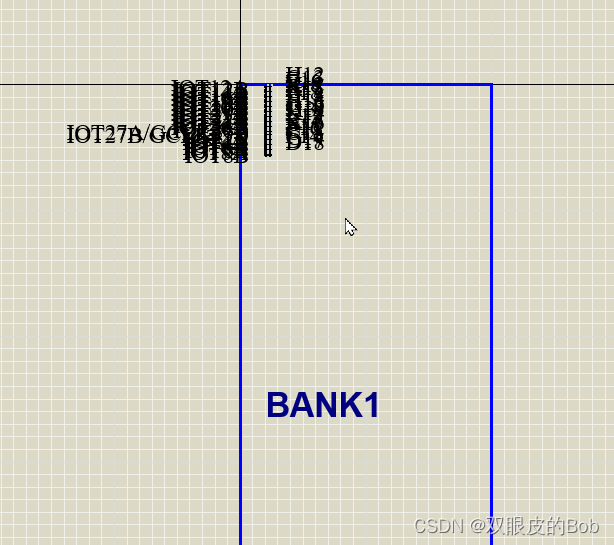

以上适用于低版本的AD，比如AD19以前，如果是高版本，比如AD21（具体是哪个版本开始改成的mil，自己看一下自己的图库单位即可）以后由于原理图是用的mil为单位，所以如果坐标X1、Y1还用原来的，将会出现-10mil间距

所以，高版本如果要正确使用，则将原来的坐标*10即可，即-10改成-100，原来以10为步径改为100为步径即可，当然，引脚长度也是如此*10，其他一样：

然后按照上面步骤制作即可

excel模块在附件中，可前往下载~~~~https://download.csdn.net/download/auqihc/89020839
