Altium Designer24教程——PCB部分

一、简介
二、PCB封装
三、PCB板
四、快捷键

一、简介

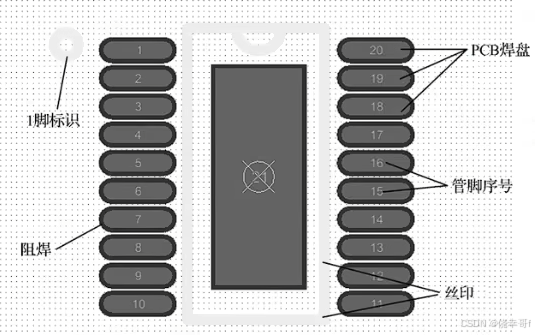

PCB封装组成元素：
（1）PCB焊盘：用来焊接元件管脚的载体
（2）管脚序号：用来和元件进行电气连接关系匹配的序号
（3）元件丝印：用来描述元件腔体大小的识别框
（4）阻焊：防止绿油覆盖，可以有效地保护焊盘焊接区域
（5）1脚标识/极性标识：主要是用来定位元件反向的标识符号

在这里插入图片描述

二、PCB封装

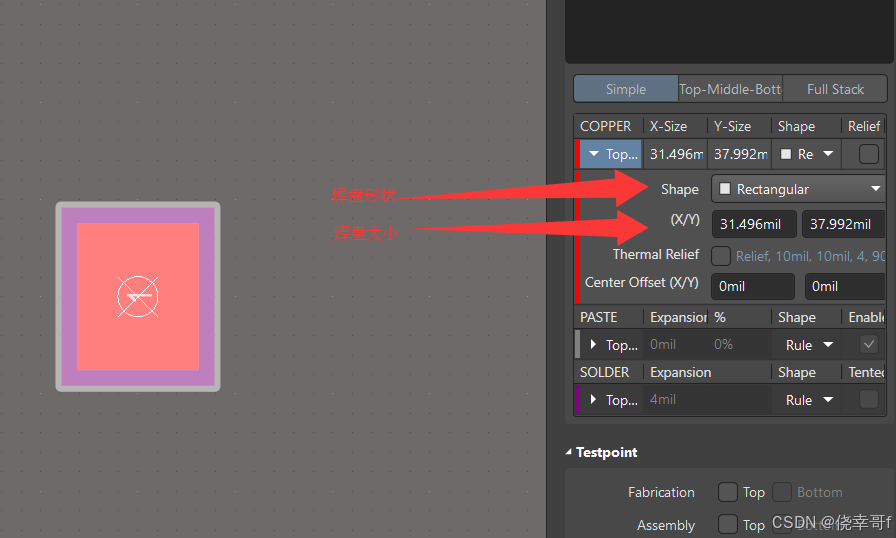

点击PCB封装库，进行封装绘制，绘制封装时，需要注意封装的尺寸大小、焊盘间距、管脚序号、丝印边框
封装尺寸以mm为单位设置

在这里插入图片描述

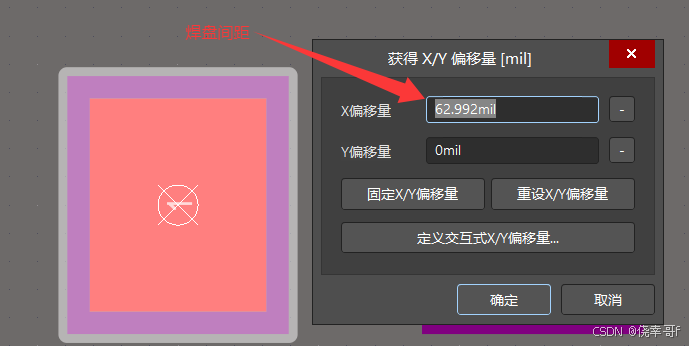

焊盘间距，需要复制两个一样的焊盘，选中，快捷键m，设定通过X、Y移动选定对象，输入间距

在这里插入图片描述

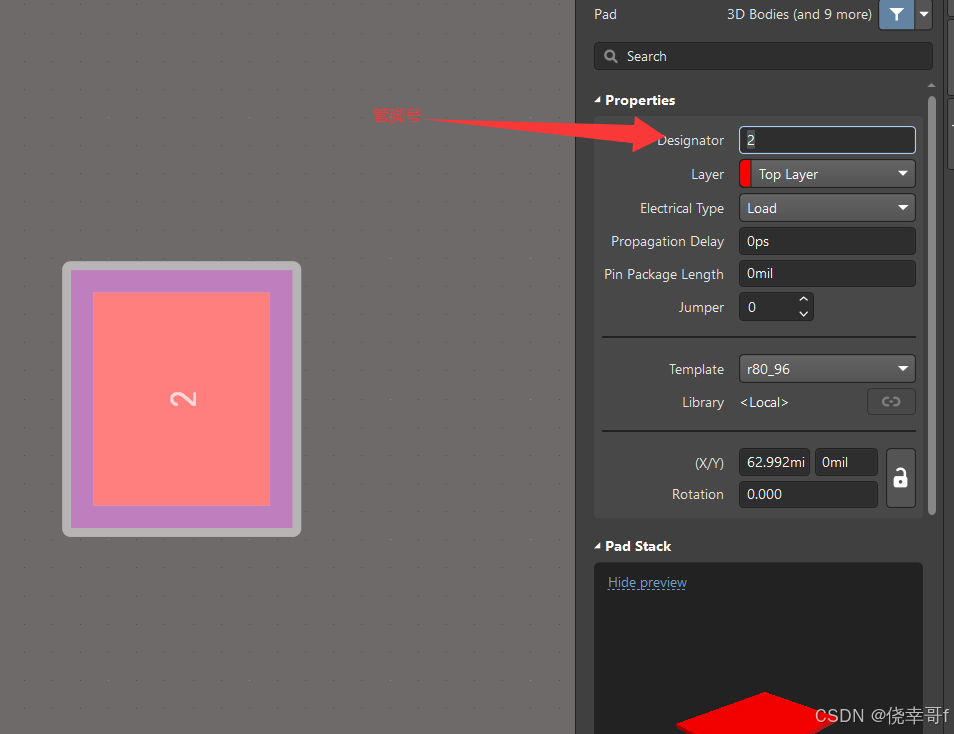

设定管脚号，一般从1开始

在这里插入图片描述

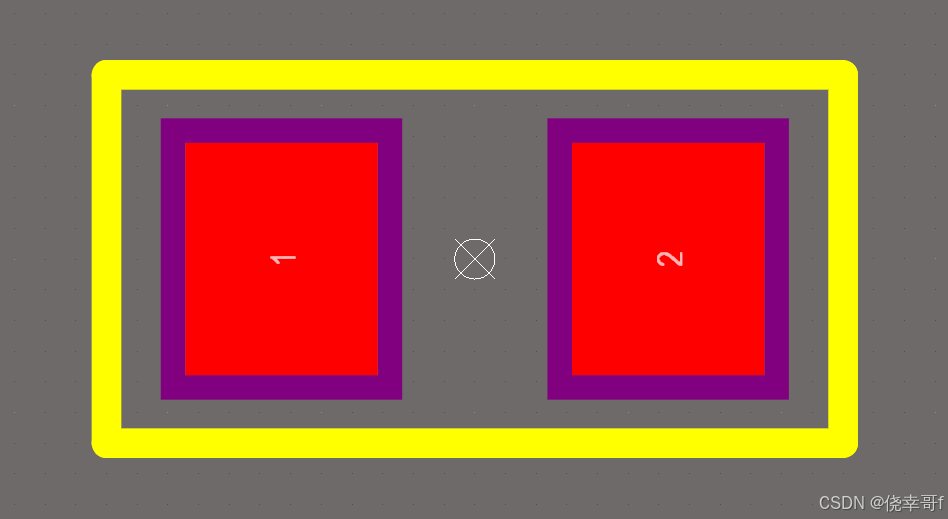

丝印边框根据焊盘绘制

在这里插入图片描述

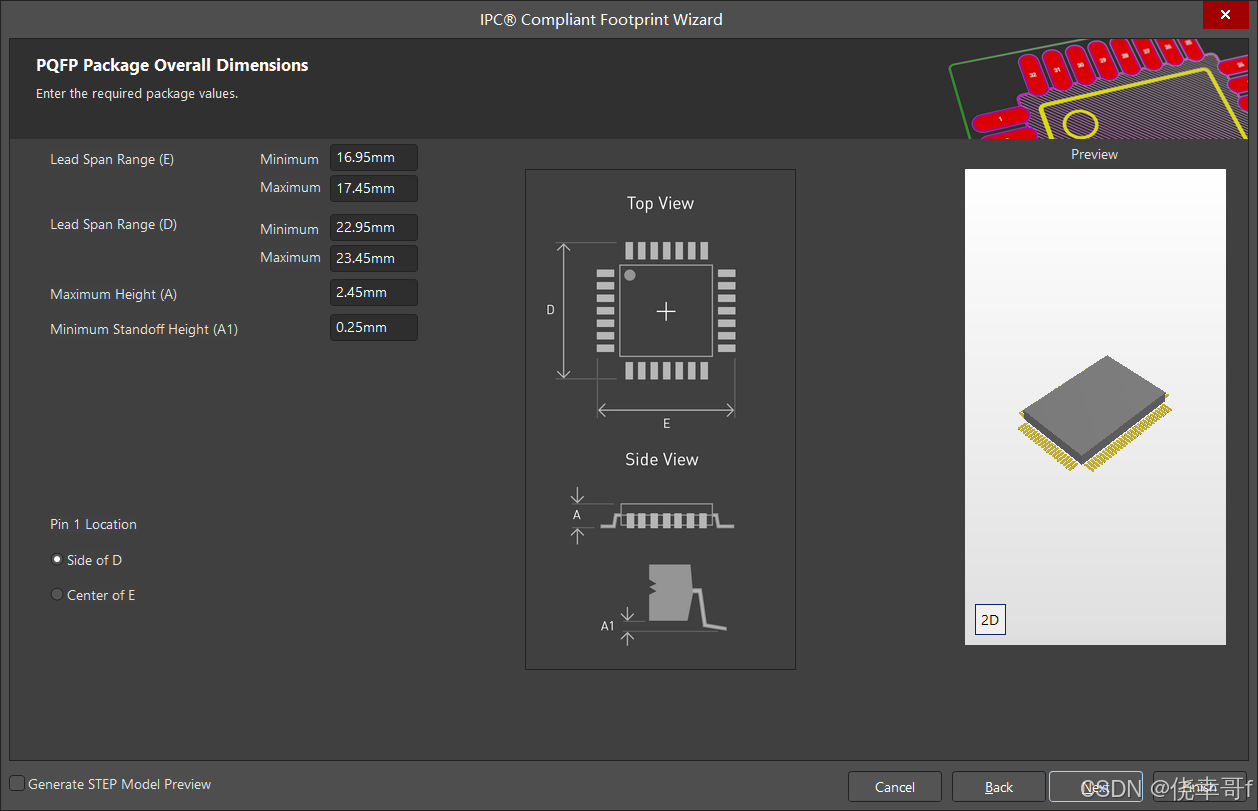

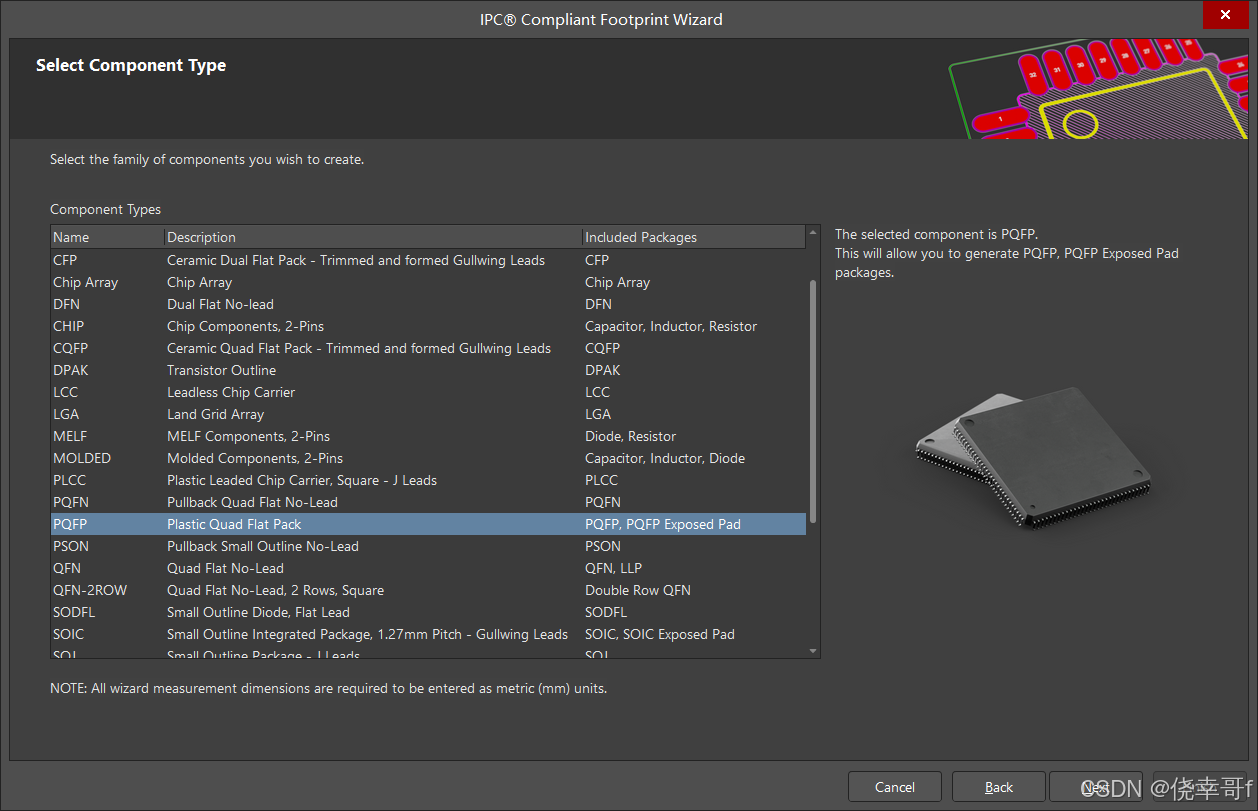

IPC封装创建，直接填数据，满足IPC行业标准。工具-IPC Compliant Footprint Wizard

在这里插入图片描述

同样也可以同原理图一样，使用他人画好的PCB封装库，包括3D结构
PCB封装建立好以后需要进行检查。点击PCB封装库-报告-元件规则检查

三、PCB板

原理图通过管脚号连接电气属性，然后与PCB进行关联，不同的元器件绘制好封装以后，进行PCB绘制
原理图导入PCB：点击原理图-设计-Update PCB

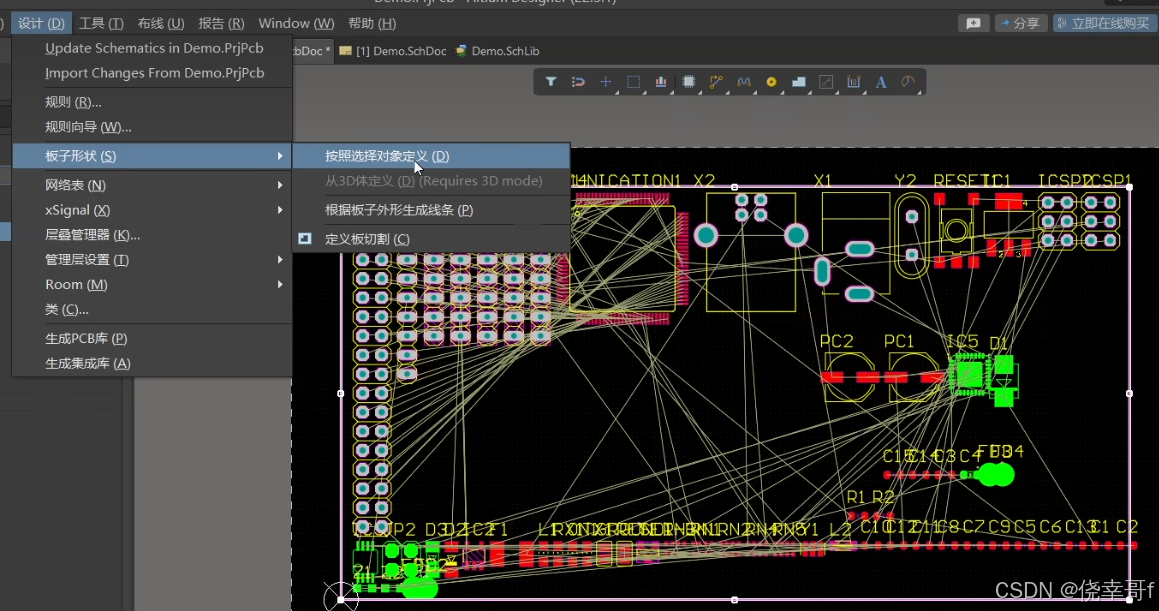

转换为PCB后，可将器件摆放到矩形框中，工具-器件摆放-在矩形区域排列。从而定义PCB板框-PCB板大小，然后可以在设计-板子形状-按照选择对象定义，将板框铺满，板框线宽一般10mil
同时PCB板框可以使用其他文件导入，如CAD制作的板框等等

在这里插入图片描述

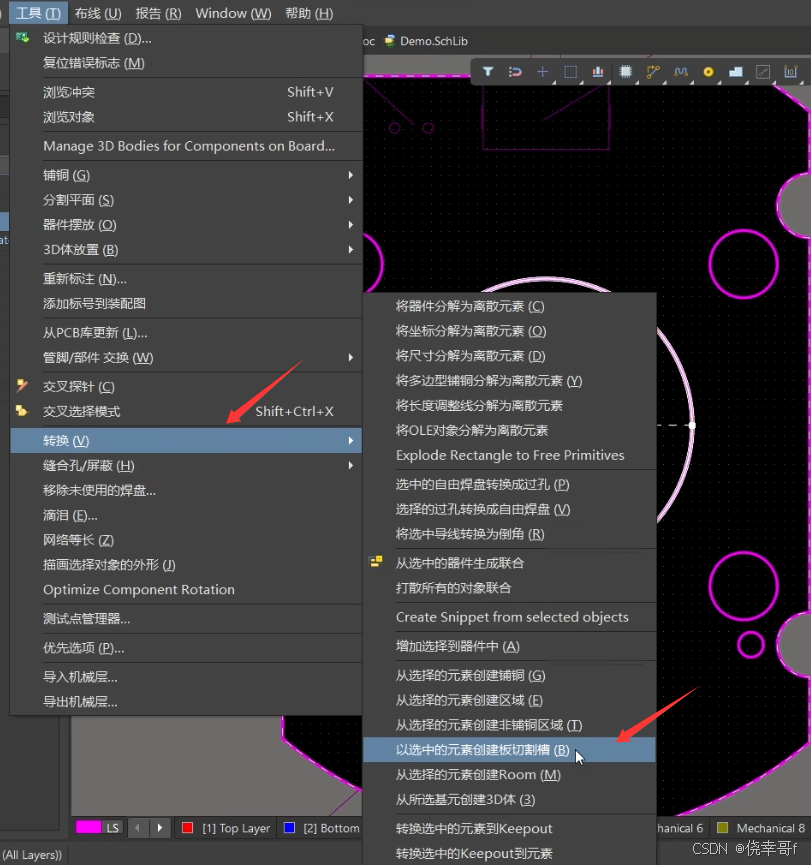

PCB板需要挖孔时，工具-转换-以选中的元素创建板切割槽

在这里插入图片描述

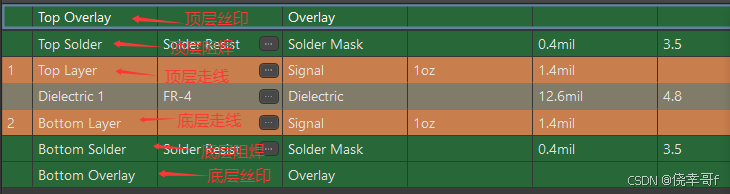

PCB的层叠，下图为两层板，无论几层板都包含绿色的默认层
高速板中，关于正片层和负片层，正片层中绘制的走线是铜，带导电属性，而负片层全层铺铜，绘制的线条是分割线，不是铜

在这里插入图片描述

导入PCB后发现封装偏移，可以在PCB库中更新封装
绘制PCB时，可以将原理图和PCB同框，单击右键-水平分割(合并所有即可还原)

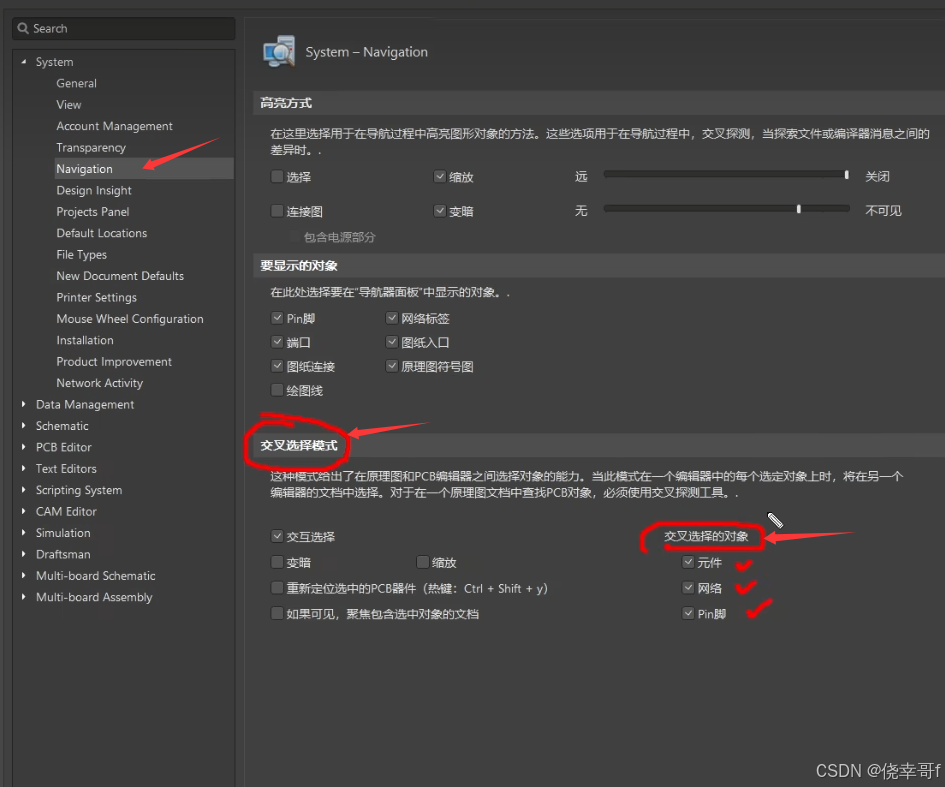

工具-交叉选择模式。可以在选中原理图或者PCB中时互相关联

在这里插入图片描述

可以修改关联部分，一般建议为元件

在这里插入图片描述

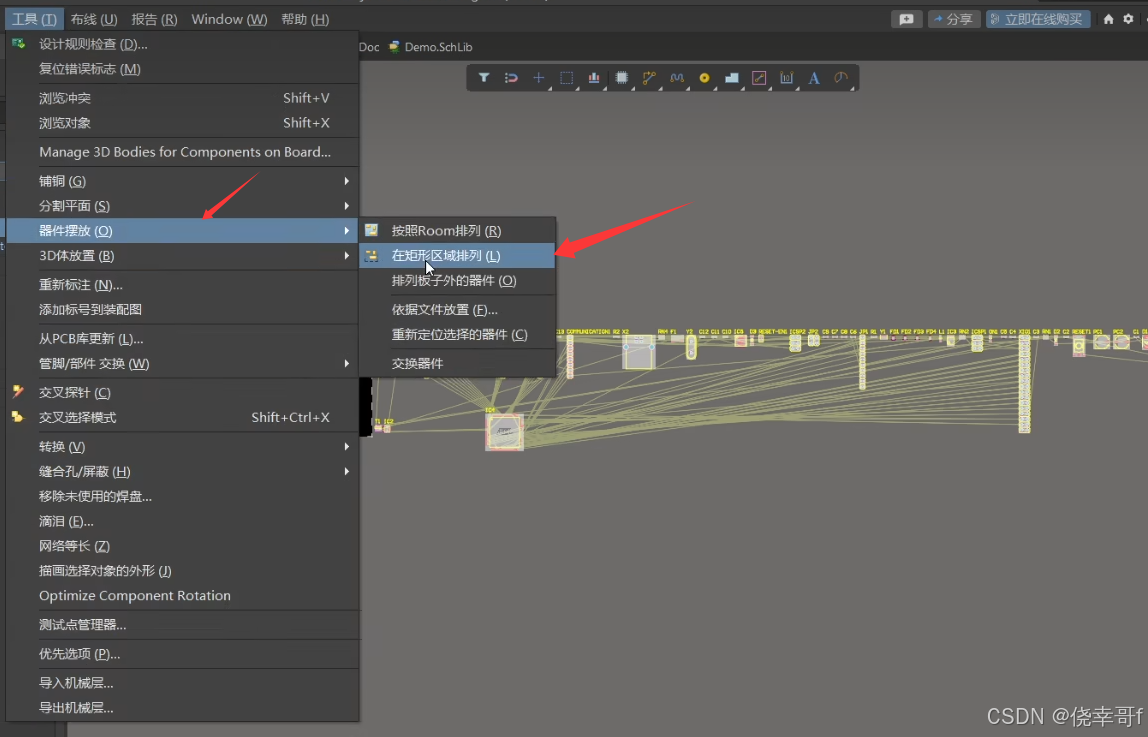

其中在工具-器件摆放-在矩形区域排列，即可移动在原理图中选中的部分进行摆放，非常方便，不需要选中后，自行去寻找元件在哪，同时也可以换快捷键
器件之间可以联合，选中一部分器件右键-联合-生成联合，移动时即为一整块移动，同时可以锁定器件
创建类可以区分电源走线和信号走线，

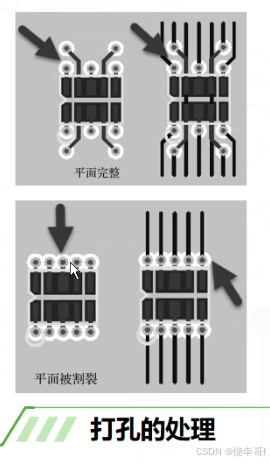

打孔最好错位打

在这里插入图片描述

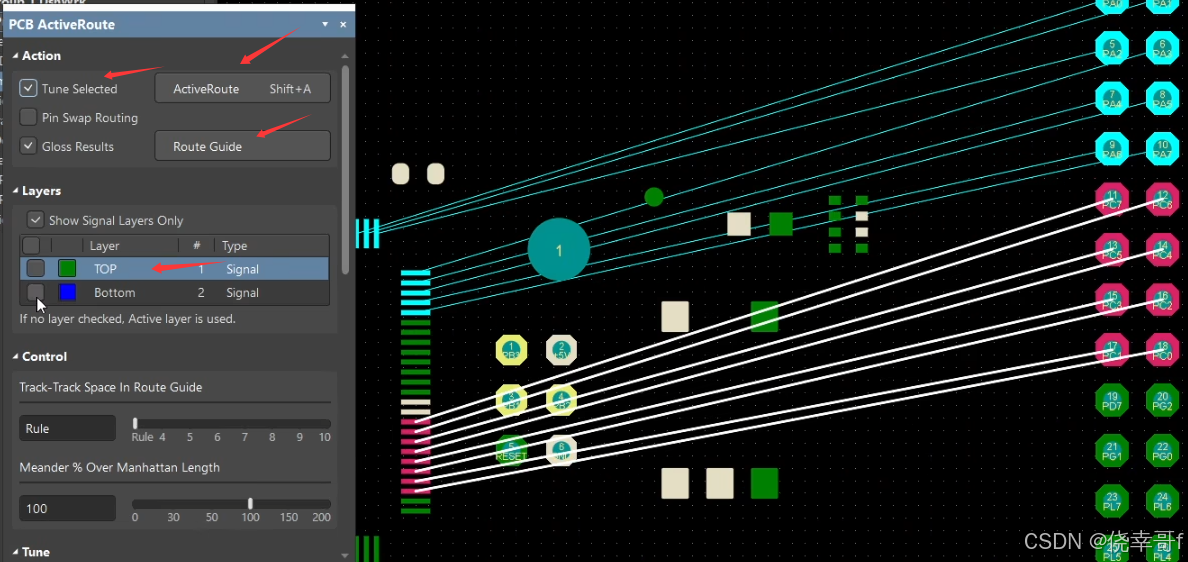

ActiveRoute功能(自动布线功能)

在这里插入图片描述

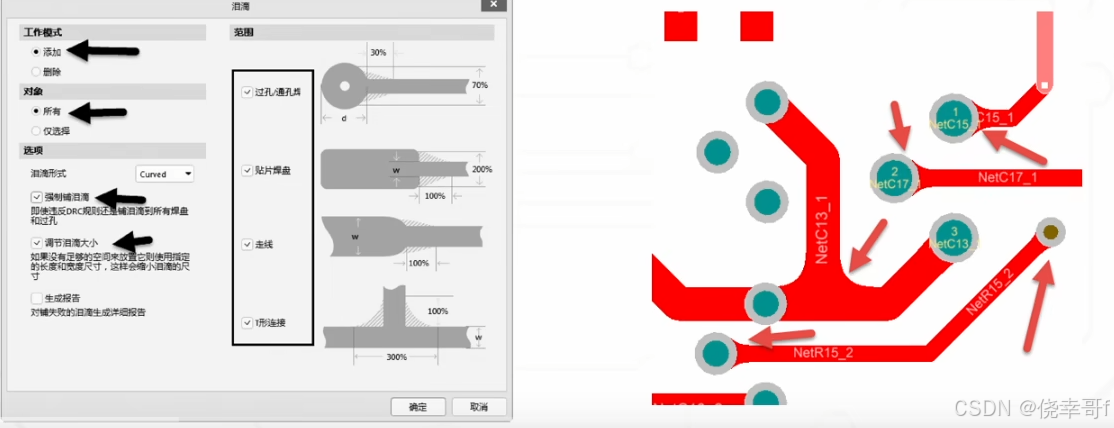

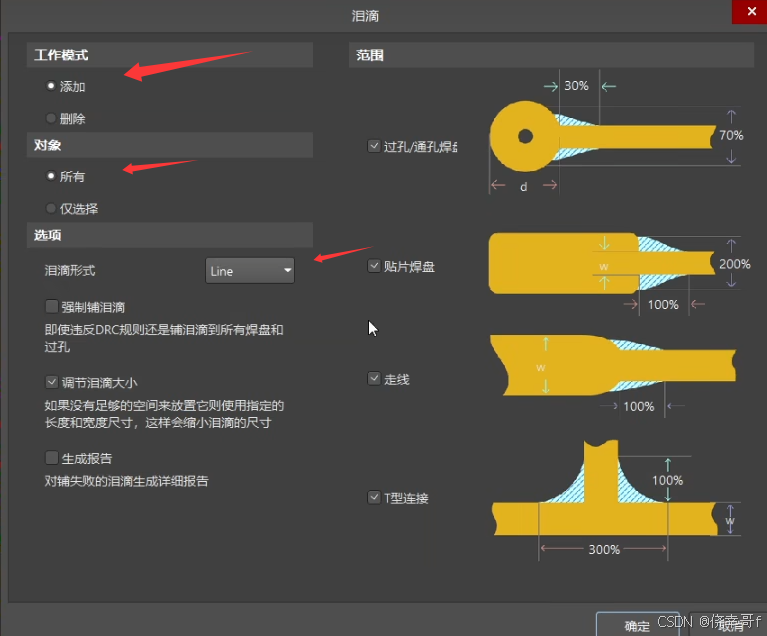

泪滴：避免电路板收到巨大外力冲撞时导线与焊盘或者导线与导孔的接触点断开，也可使电路板显得更加美观；保护焊盘；信号传输时平滑阻抗，减少阻抗的急剧跳变等作用
工具-泪滴

在这里插入图片描述

电源走线考虑到供电问题，可以考虑铺铜处理

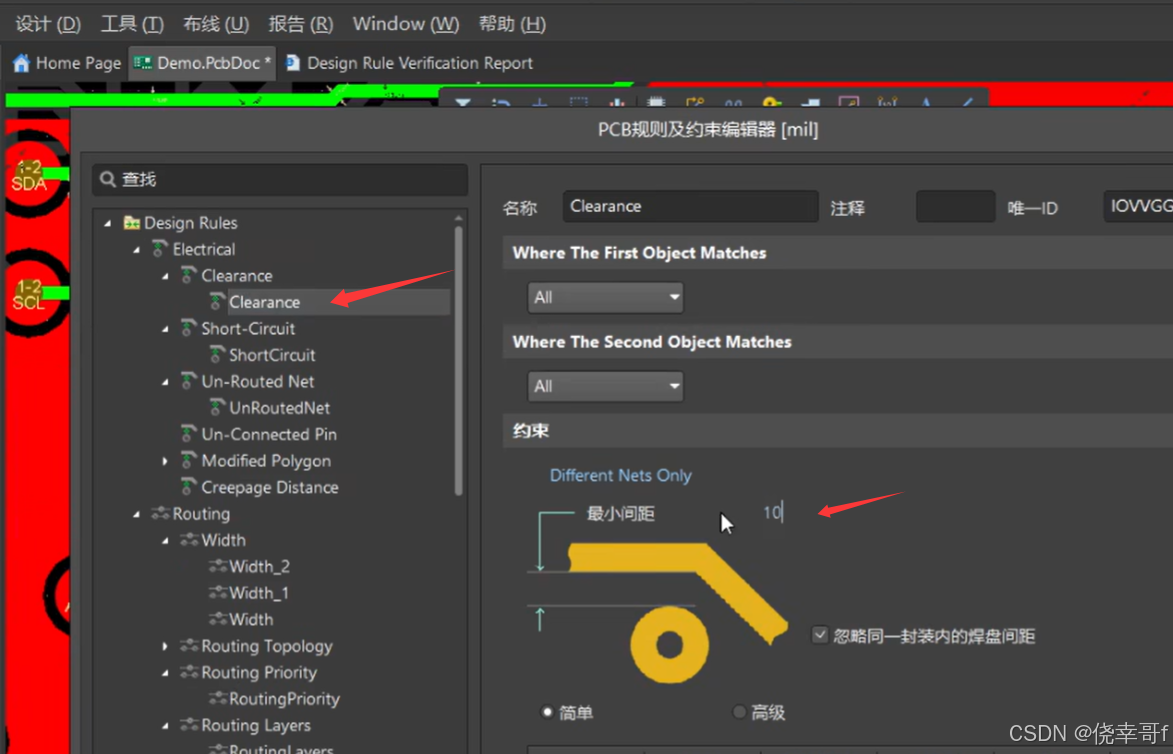

常用的PCB设计规则：间距规则，间距默认10mil，一般建议设置为6mil
焊盘间距可以忽略，因为焊盘之间是按照规则绘制的

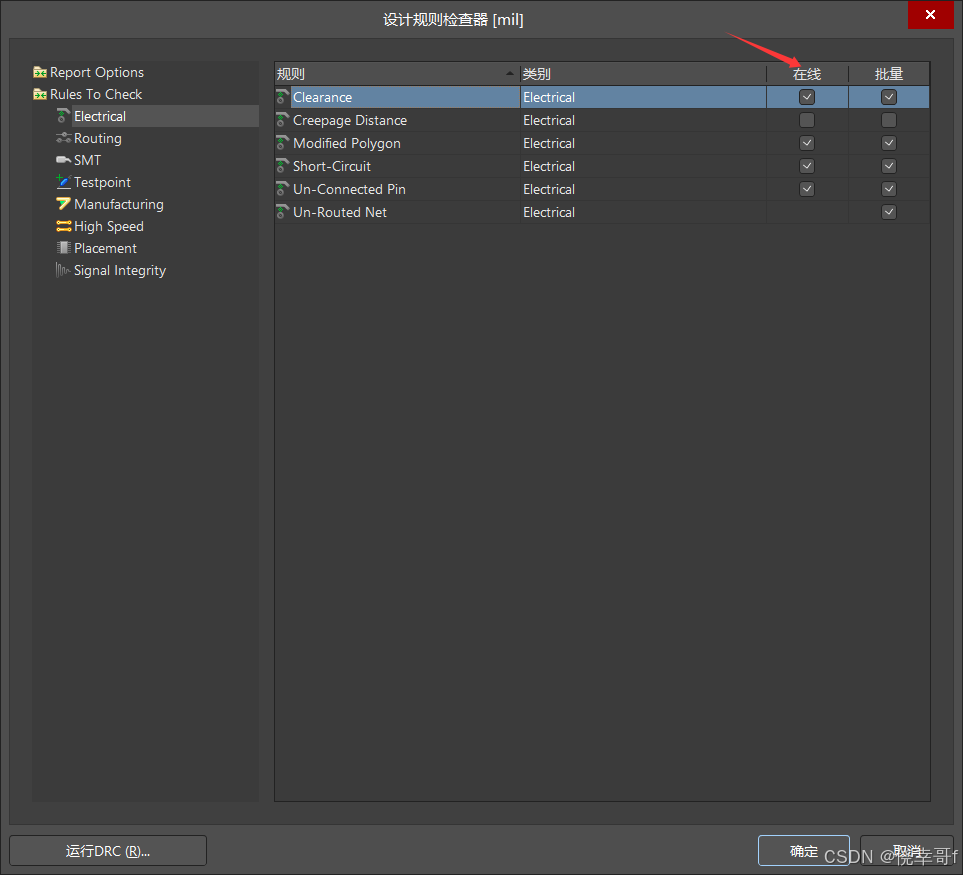

设计-规则，打开规则之前需要打开在线的DRC检查：工具-设计规则检查-打开在线检查

在这里插入图片描述

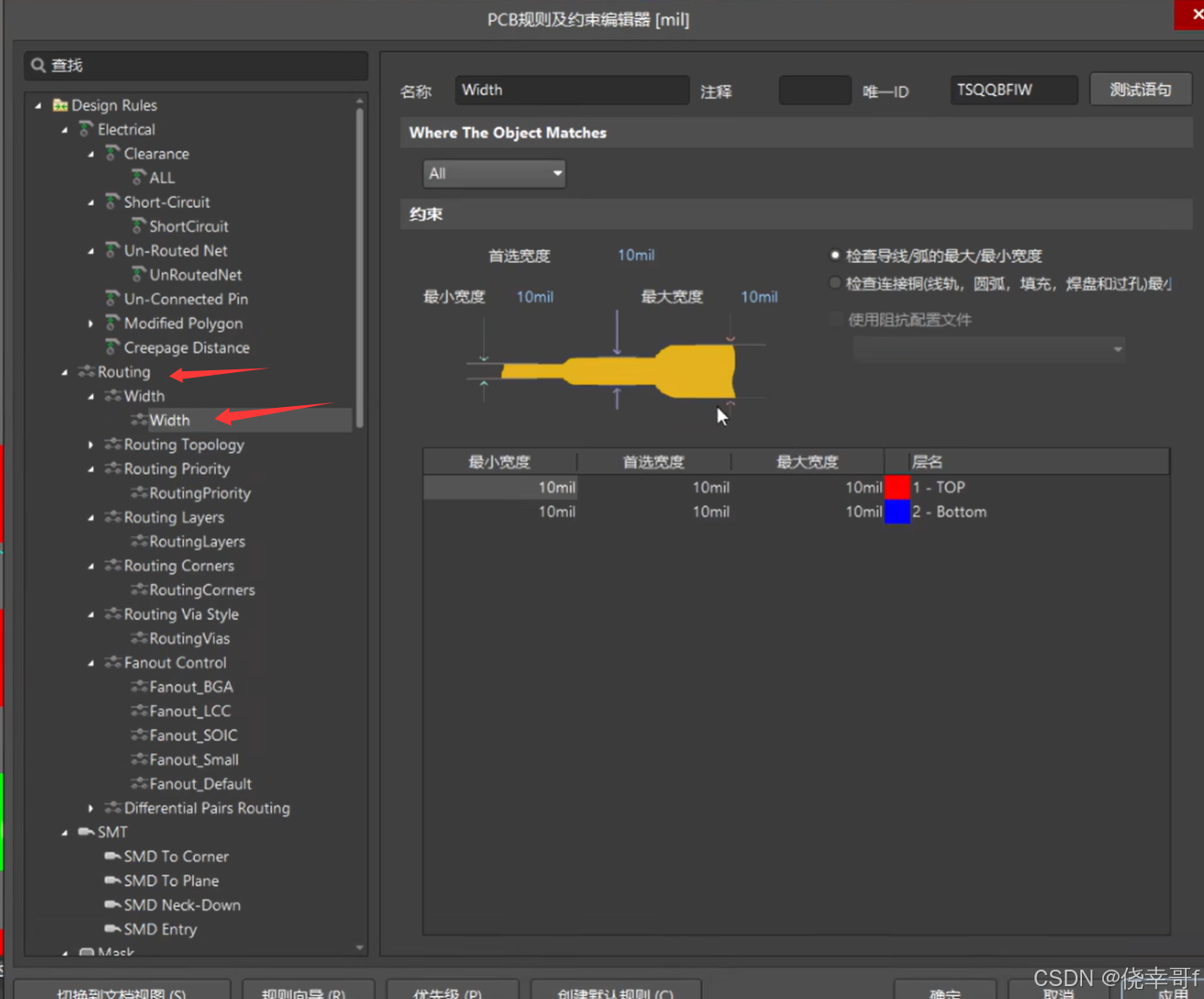

布线线宽规则：PCB设计时需要用到阻抗线，对每一层的线宽要求不一致，同时考虑到电源特性，对电源走线线宽有特殊线宽的要求，电源一般线宽要大
默认规则线宽为10mil，同时注意规则线宽的使能和优先级

在这里插入图片描述

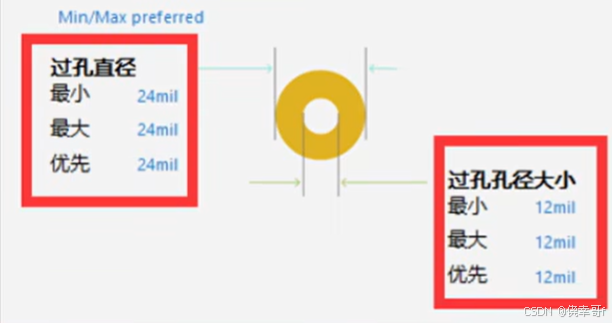

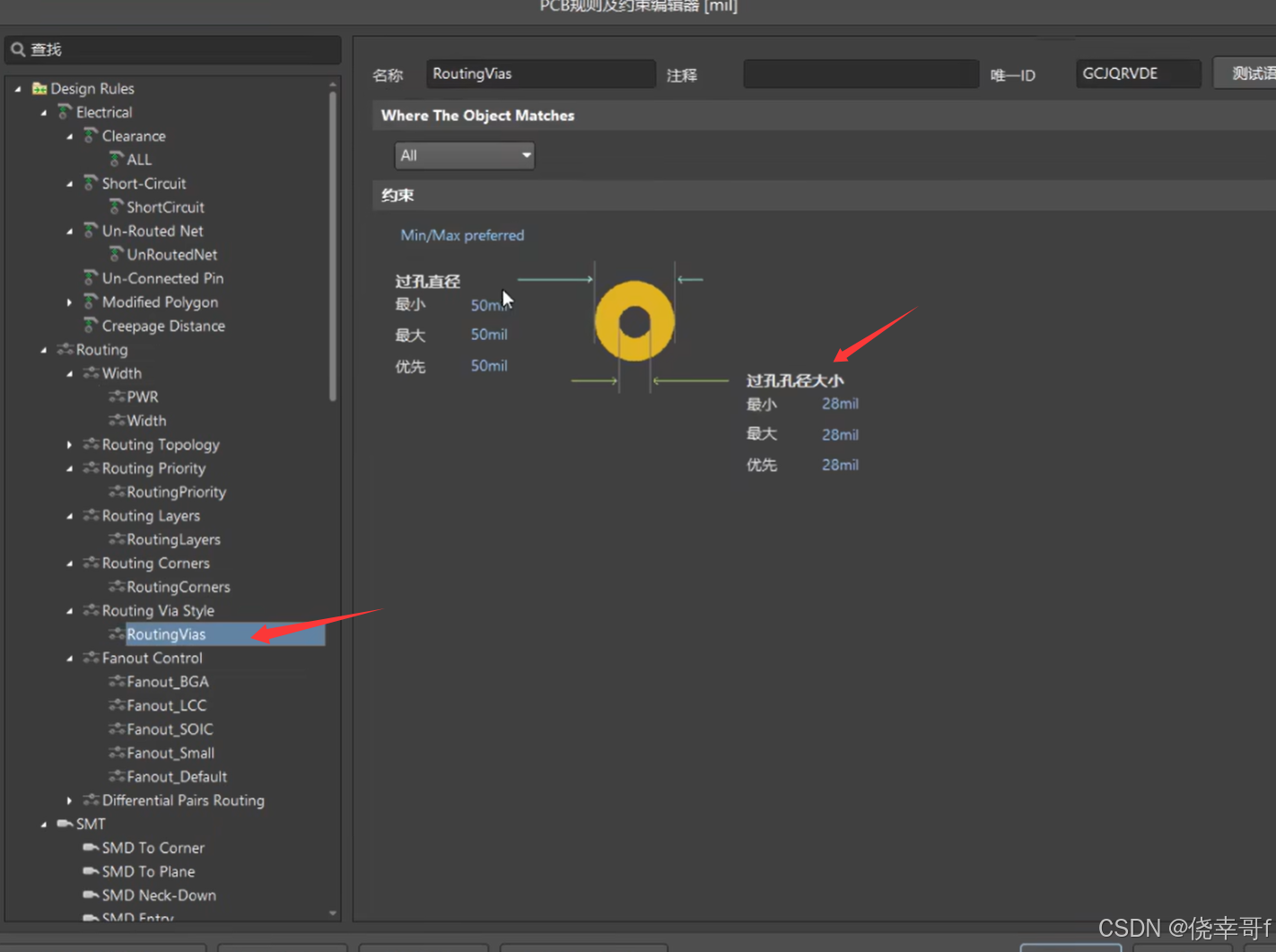

过孔规则：设置布线中过孔的尺寸，常规设置为0.2mm及以上的孔径大小，一般为了考虑成本设置为0.3mm，也就是12mil的孔径，尽量保持过孔的尺寸在2种以内

在这里插入图片描述

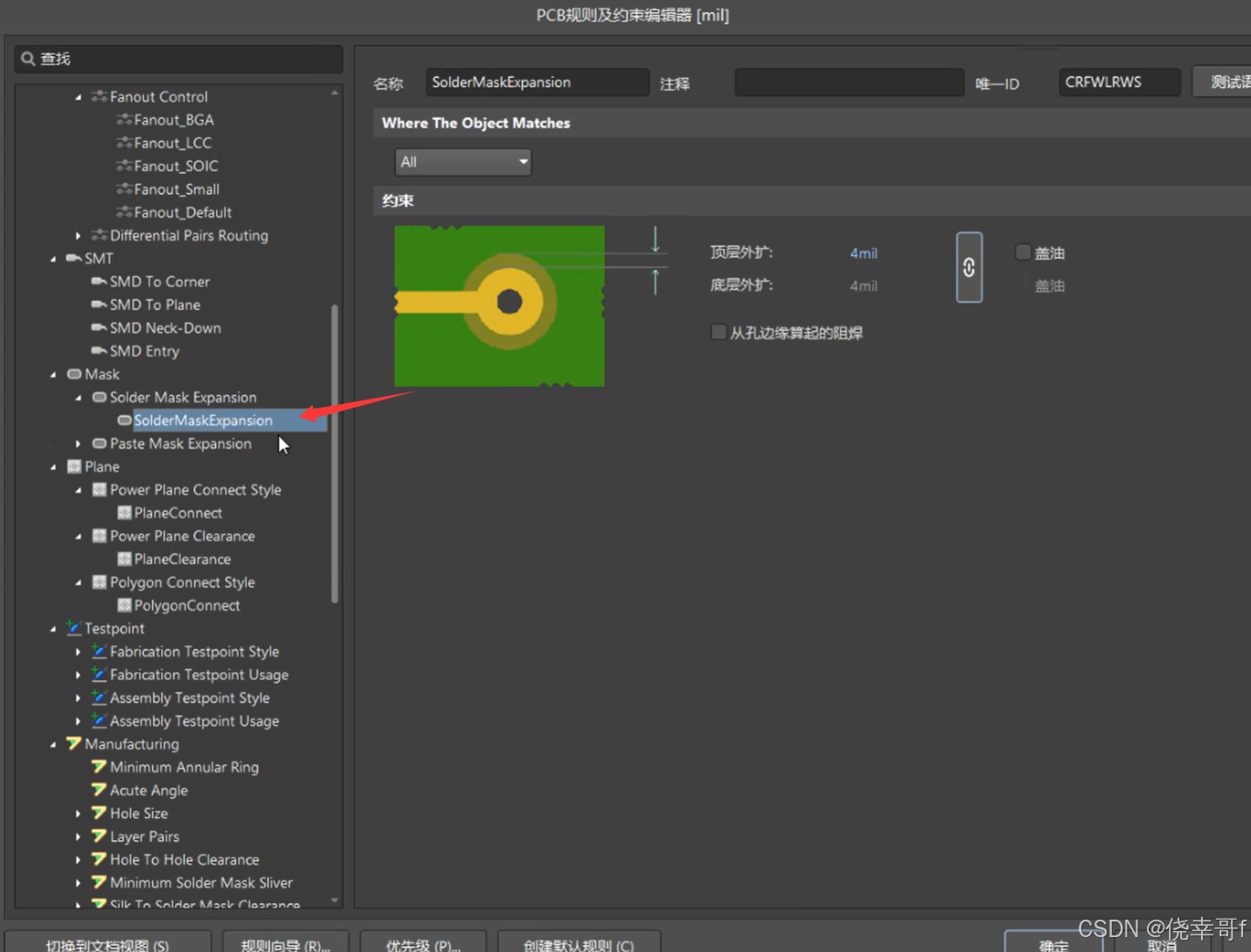

阻焊规则：指设置焊盘到绿油的距离，阻焊层一般要预留一部分的空间给焊盘，绿油不至于覆盖到焊盘上去，造成锡膏无法上锡到焊盘，防止绿油和焊盘相重叠。默认4mil，一般设置为2.5mil

在这里插入图片描述

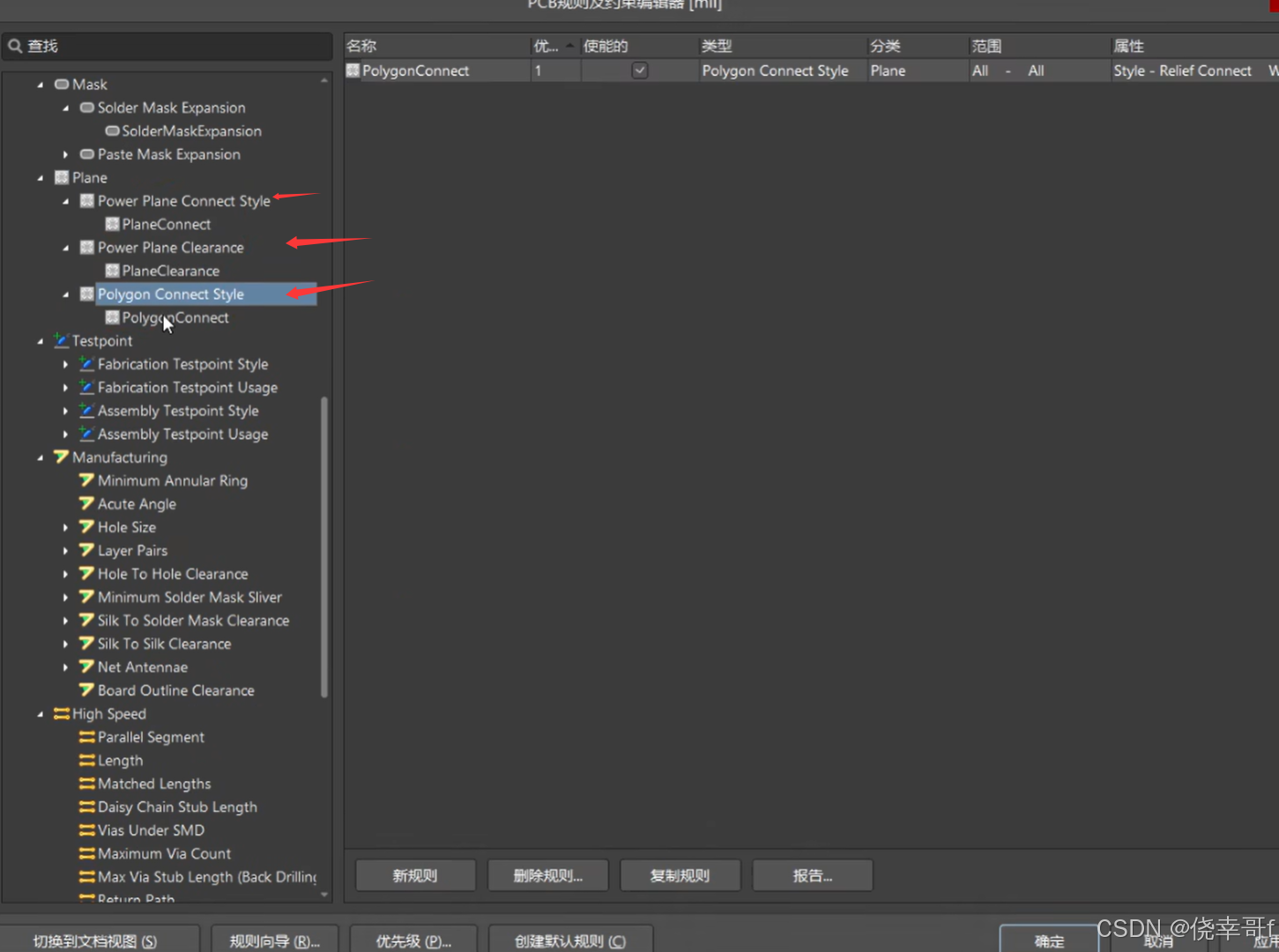

焊盘连接规则：通孔焊盘的连接，默认设置为花焊盘连接(Relief)，均匀散热；表贴焊盘连接默认花焊盘连接，某些电源网络，如需增大电流，可以对单独某个网络或者某个元件采用全连接(Direct)方式；过孔连接一般是全连接

在这里插入图片描述

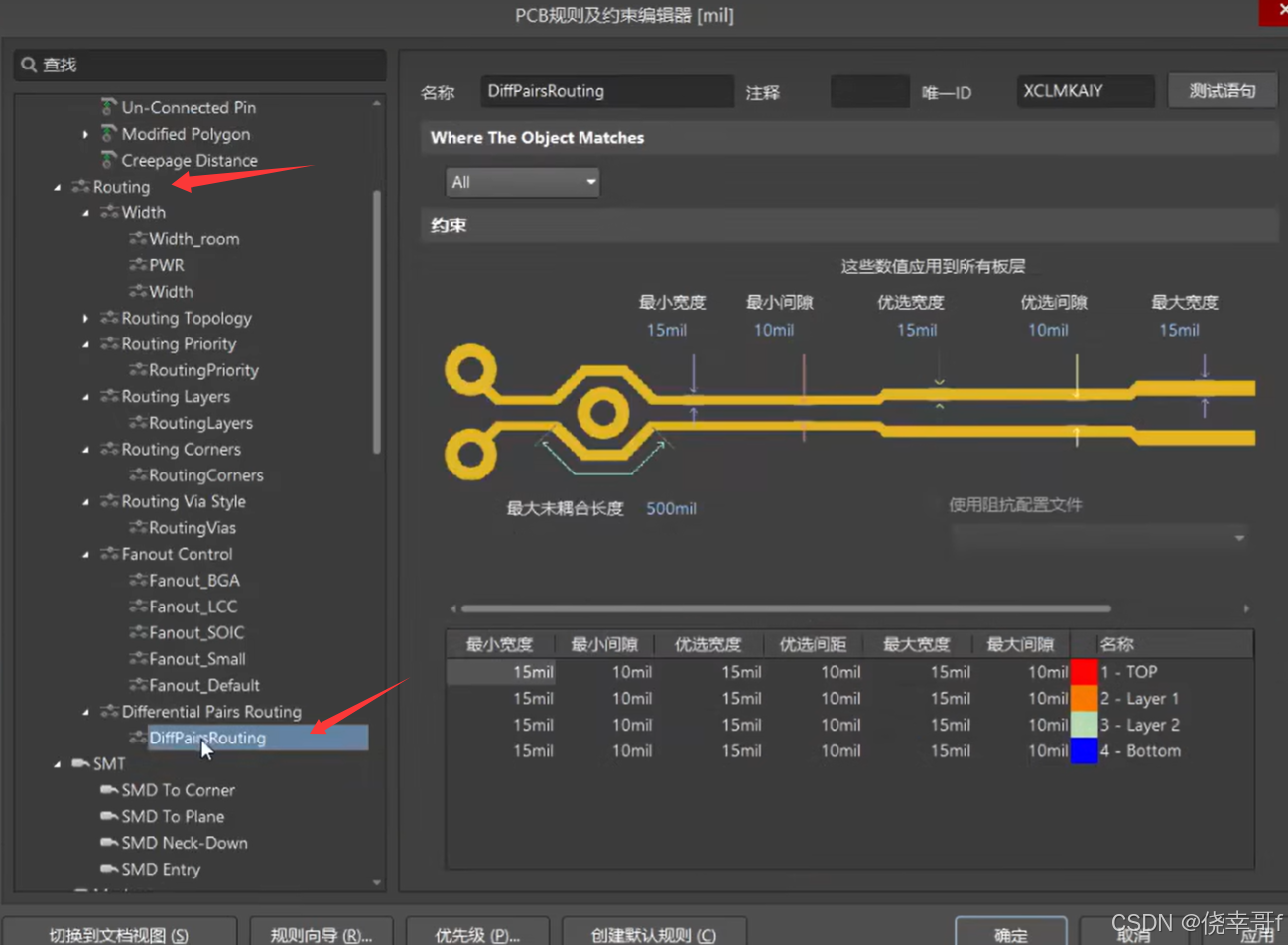

差分：通俗来说就是驱动端发送两个等值、反相(等大反相)的信号，接收端通过比较这两个电压的差值来判断逻辑状态0还是1。
差分走线的线宽和间距对走线的阻抗有很大的相关性，我们基于阻抗控制需要设定走线的线宽大小和间距大小，最小线宽一般设置为5mil，间距设置为7mil

在这里插入图片描述

规则的导入和导出：设计时可以导出和导入规则，右键规则导出，并全选，如果需要恢复默认规则，新建PCB-导出-再导入原来的PCB

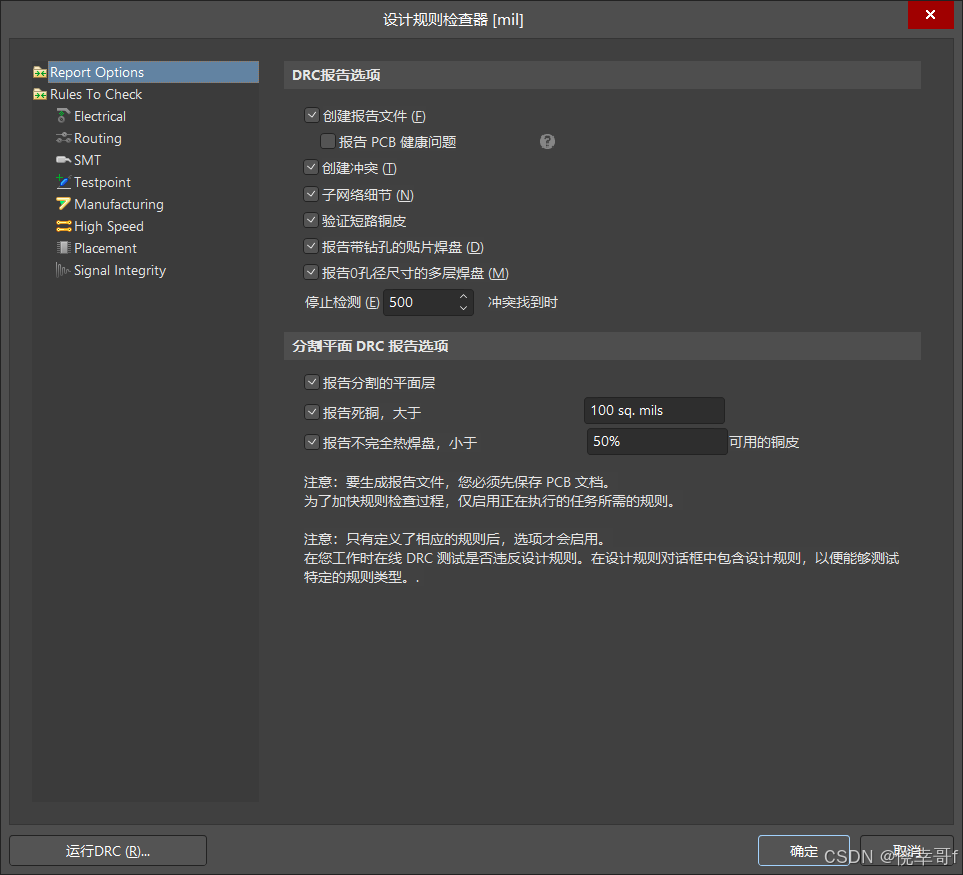

当PCB设计完成后，通常要进行DRC检查：检查设计是否满足各项电气规则检查，常见检查包括间距、开路及短路的检查，更加严格的还有差分对、阻抗线等检查。工具-设计规则检查
默认检测500个错误，当检查到500个错误时，就停止

在这里插入图片描述

在线打开，即可实时显示出DRC错误

在这里插入图片描述

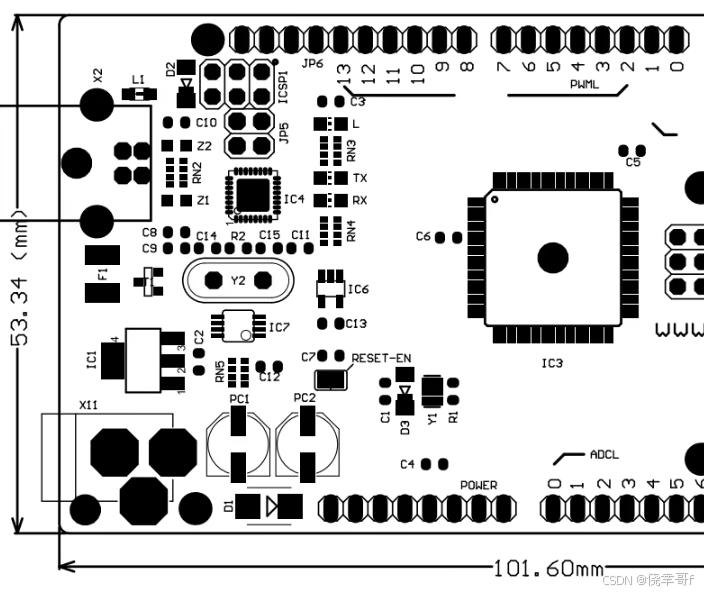

PCB设计完成以后，需要设置PCB尺寸，点击放置-尺寸-线性尺寸，将PCB选择到板框层，测量板框大小

在这里插入图片描述

绘制好之后可以在PCB板子上加丝印或者贴图等等

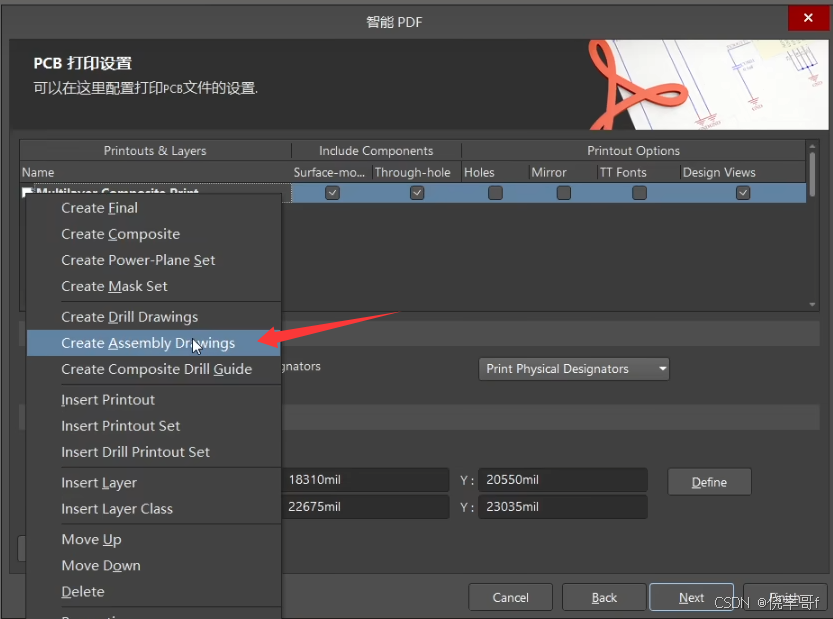

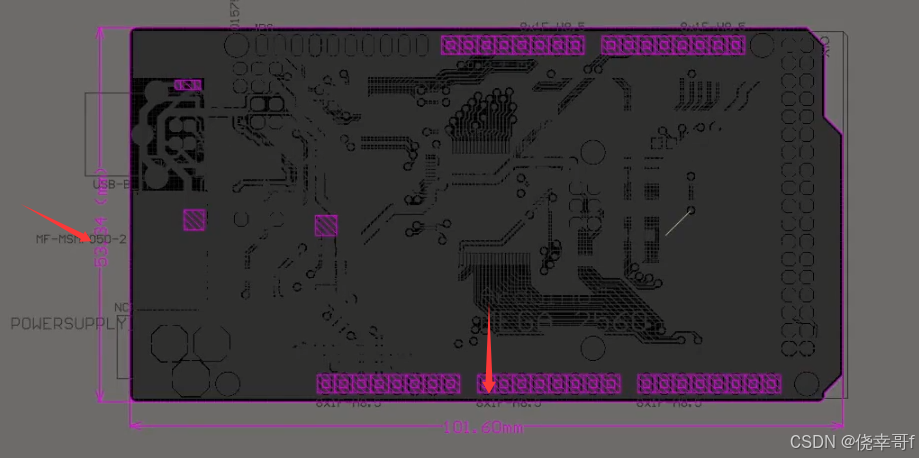

可以在文件-智能PDF中导出装配图，用于查看各层线路，进行核对

在这里插入图片描述

在这里插入图片描述

四、快捷键

shift+空格：切换线条的格式，斜角直角等
shift+E：抓取中心点，保证对位精准
ctrl+d：切换3D结构
按住shift：多个选中
ctrl+Q：切换mil和mm单位
A：对齐器件
Ctrl+点击命令：可以设置改命令快捷键
L：顶层和底层切换
N：隐藏或显示飞线
U+M：多条线布线
shift+R：忽略障碍物走线
F3：过孔
shift+S：显示当前层
ctrl+M：测量点到点距离或者点击报告-测量
