本文详细介绍了如何在eplan中正确处理图框文件，包括调整图框位置以适应A4纸规格（210mm×297mm），并使用电气坐标系统进行精确移动和对齐图框的基点。
eplan图框文件:https://pan.baidu.com/s/1u5ALR6vb55gw-cl7-9LrnQ?pwd=hjfe 提取码: hjfe
------------------------直接应用----------------------

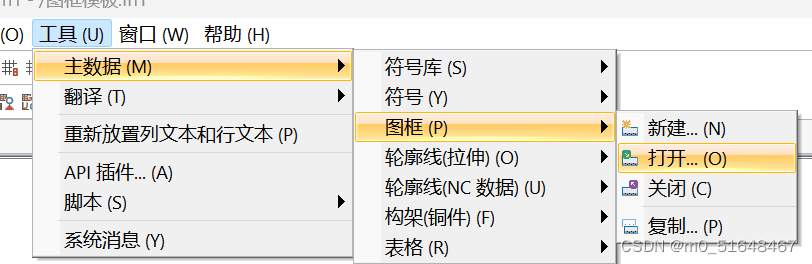

路径查找:
实际粘贴路径:

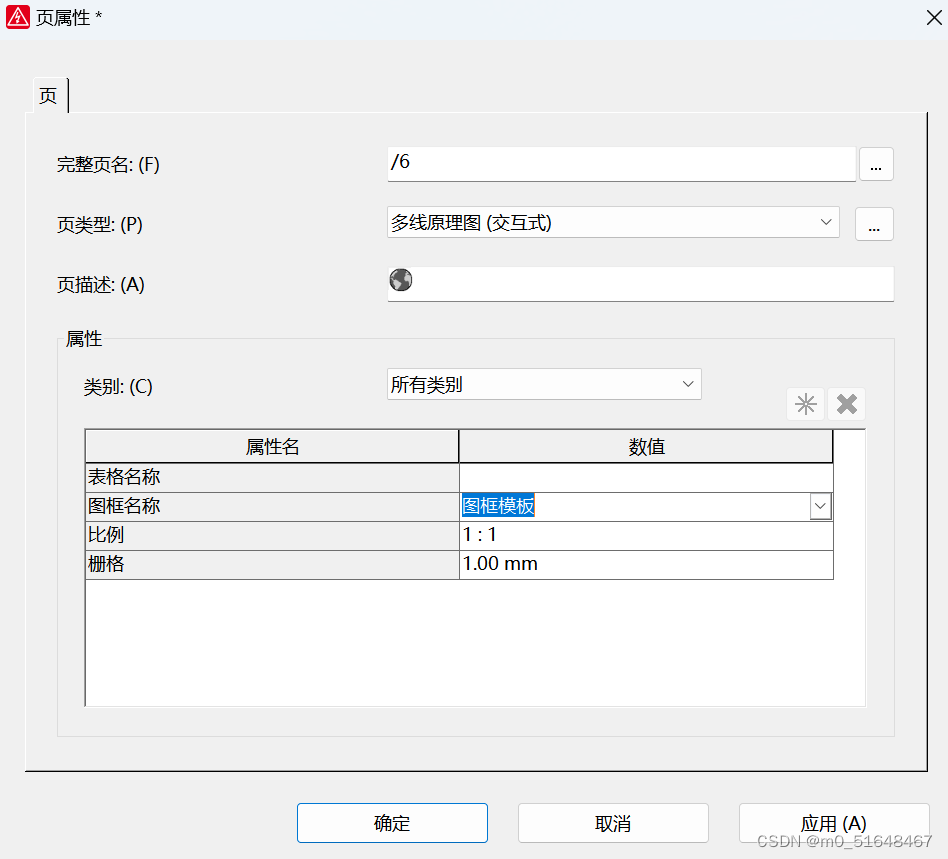

页属性中选择图框:
如果显示图框位置不对,按下面图框位置操作

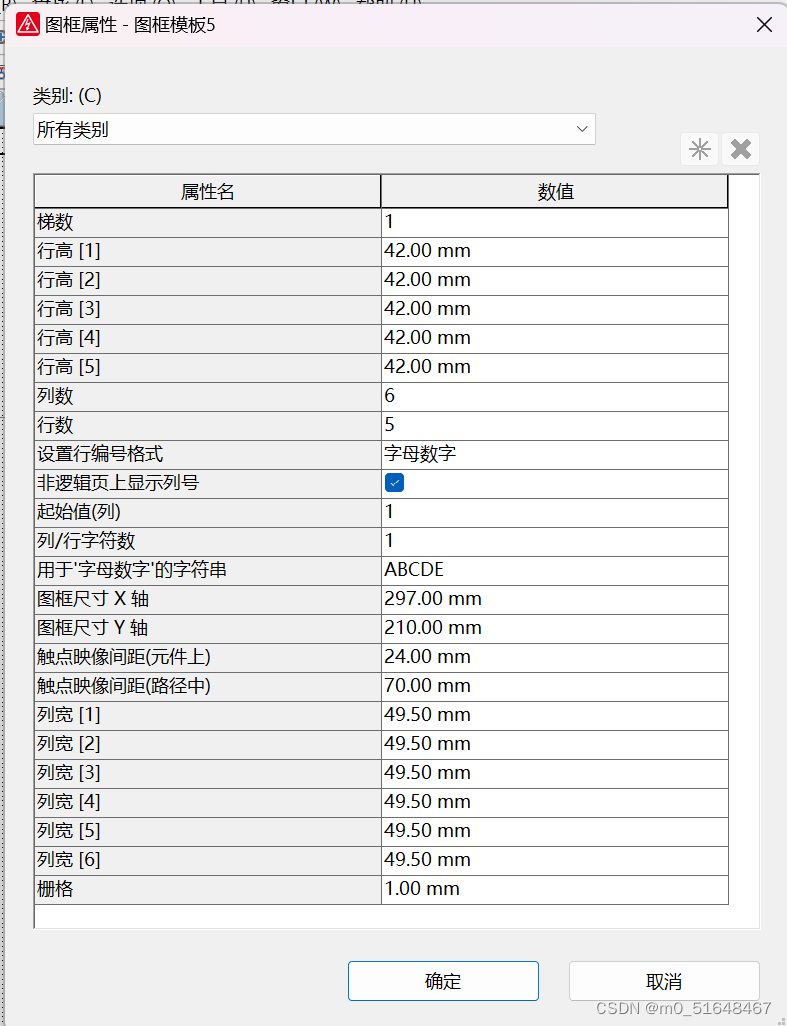

-------------------------------关键参数(A4纸大小:210mm×297mm)-------------------------

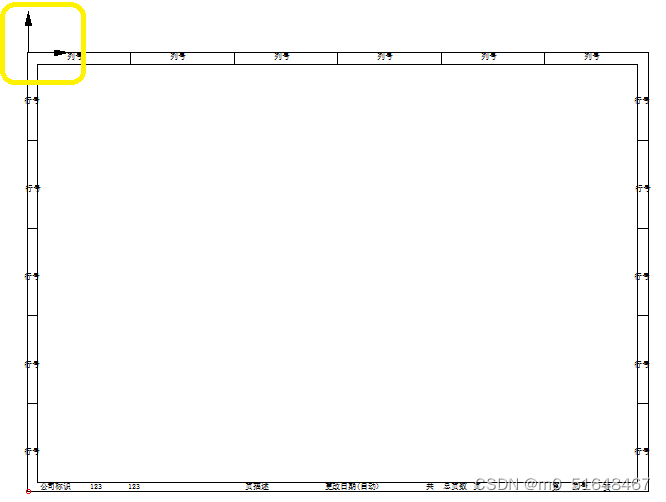

图框位置:

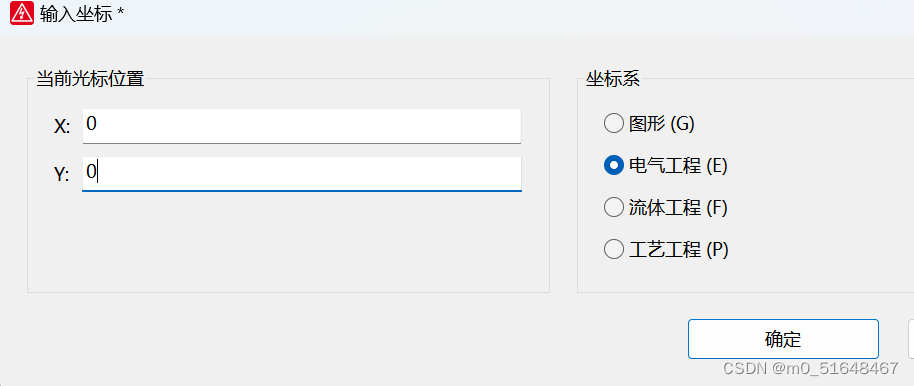

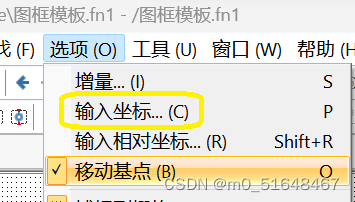

选中移动基点后(不放基点),点输入坐标.选中电气坐标,x,y填0.

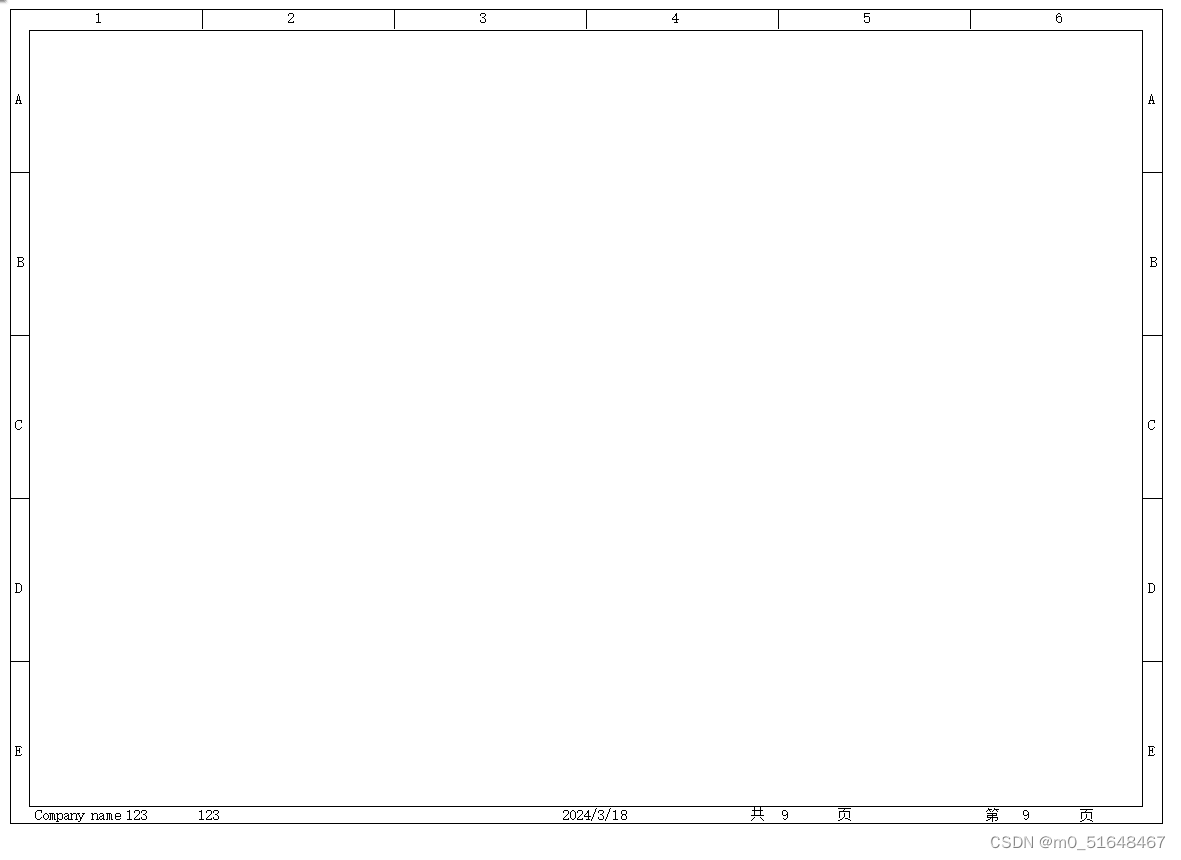

光标会自动到(0,0) 直接点击左键即放置基点.移动整个图框,使其左上角对齐基点./完成后使用效果:
