EPLAN2022——图框

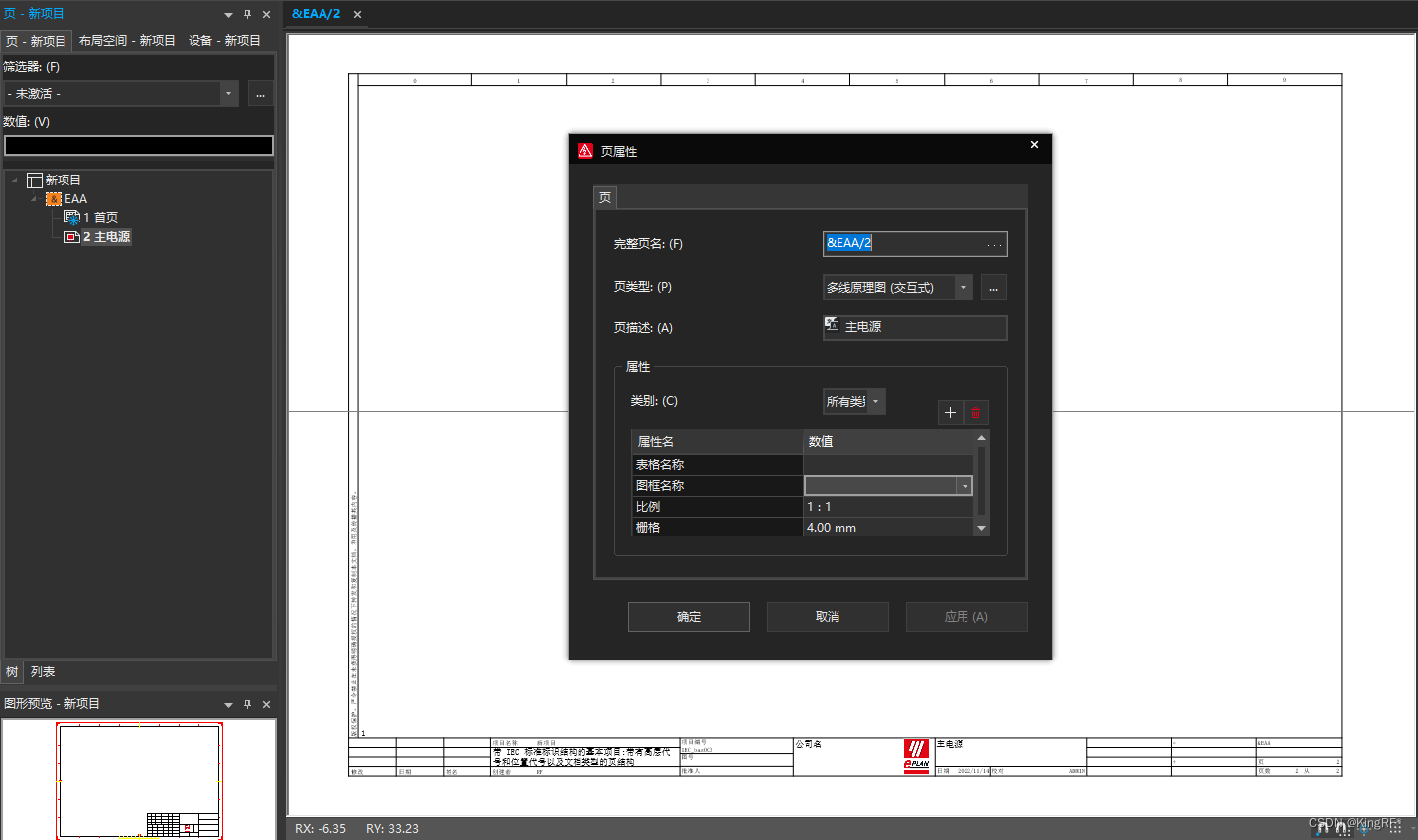

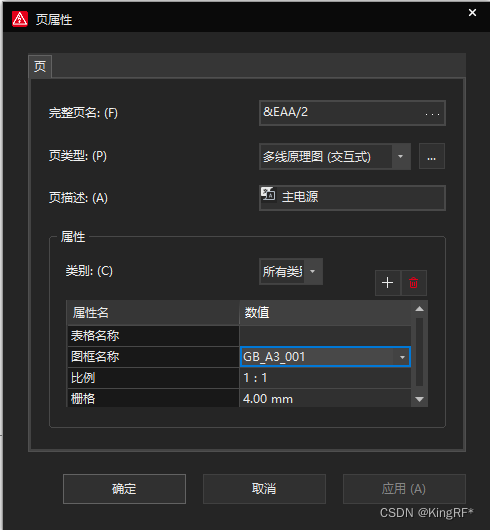

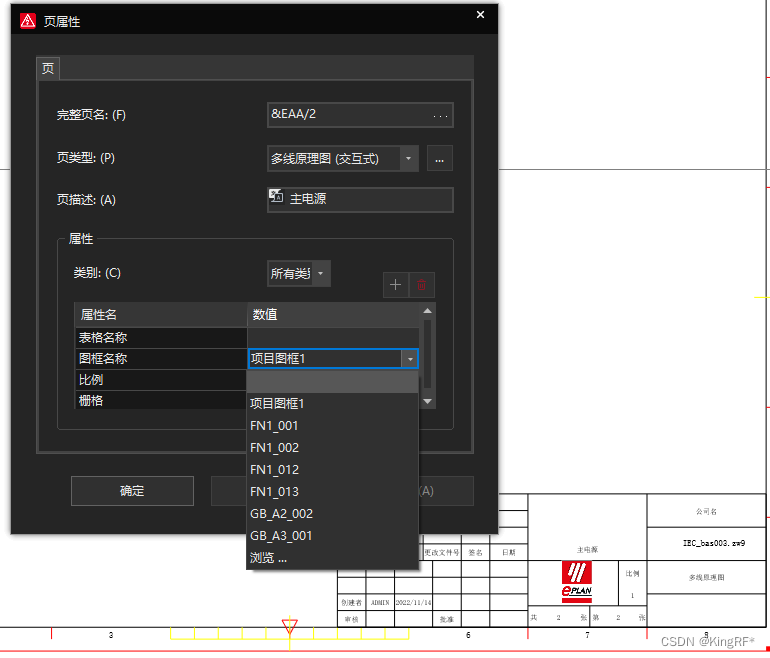

 选择要修改图框的图纸，右键——属性——弹出页属性对话框。

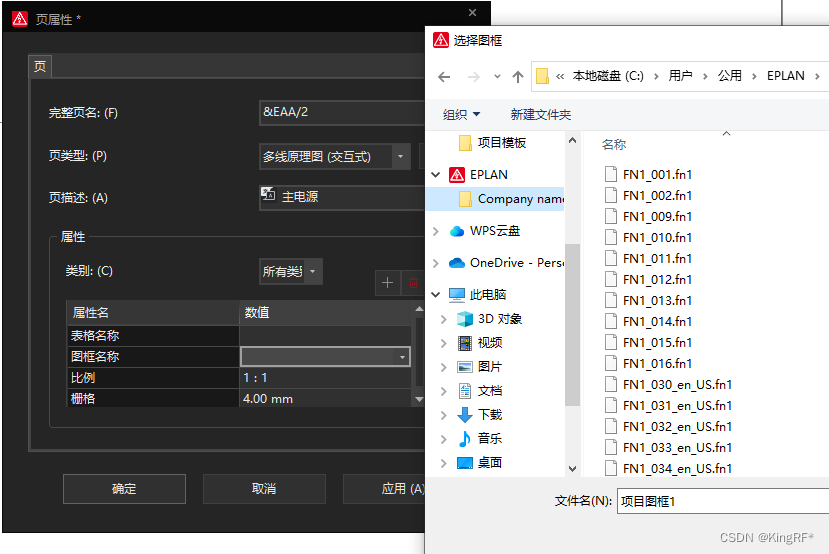

点击图框名称下拉框，点击浏览，进入自带的图框文件夹，选择需要的图框。

图框默认位置：C:\Users\Public\EPLAN\Data\图框\Company name

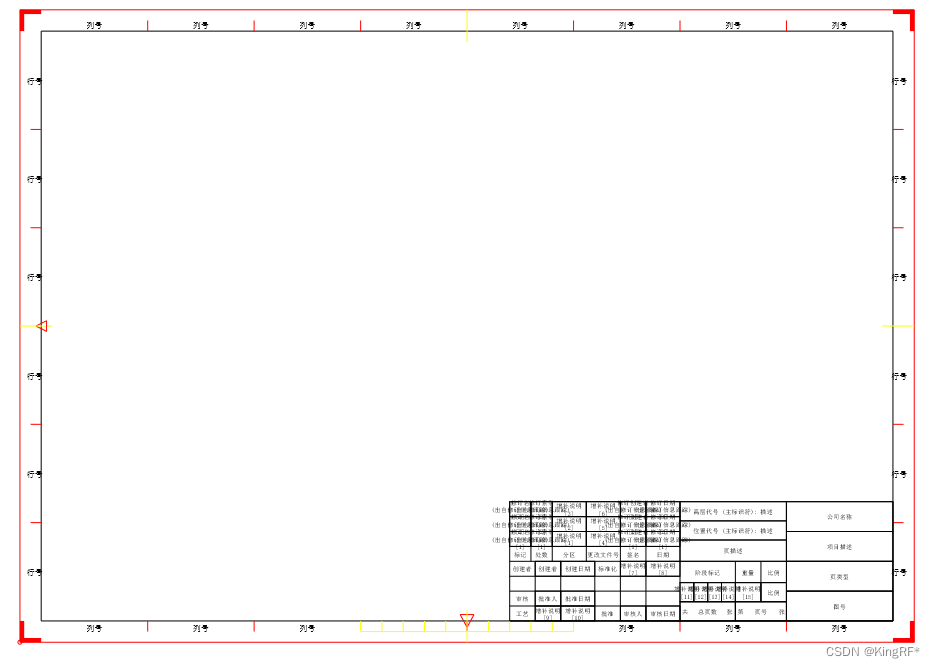

自制图框

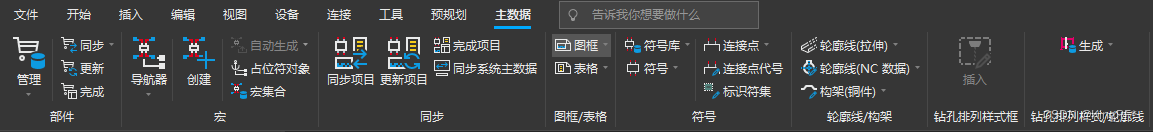

 主数据 图框/表格项，点击图框下拉框，点击复制。

新建：完全自己绘制一个图框。

复制：根据已有图框修改出一个图框（推荐）。

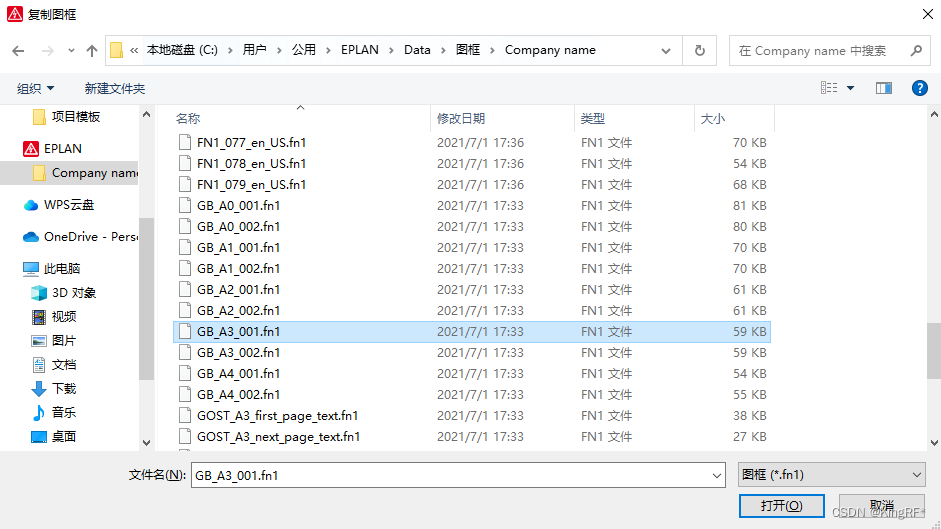

选择一个已有图框作为修改模板，点击打开。

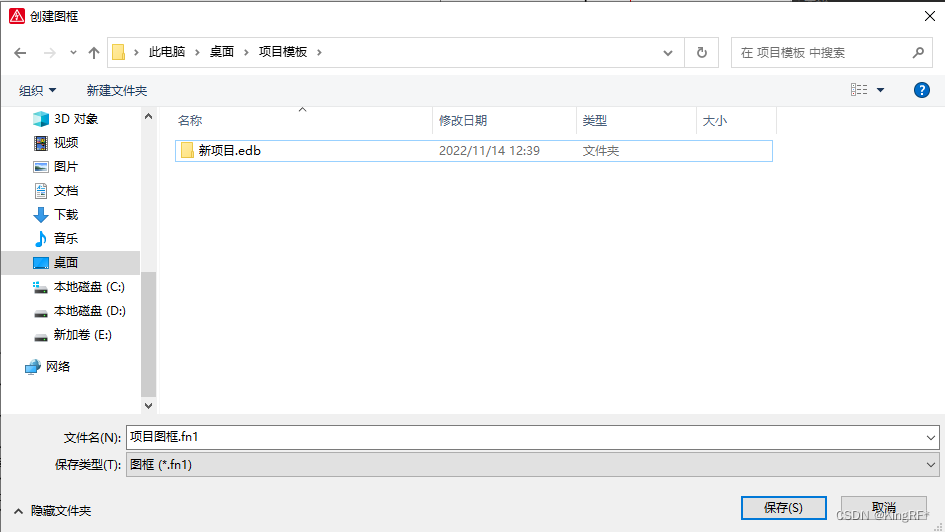

输入修改后图框的文件名以及保存地址后，点击保存。

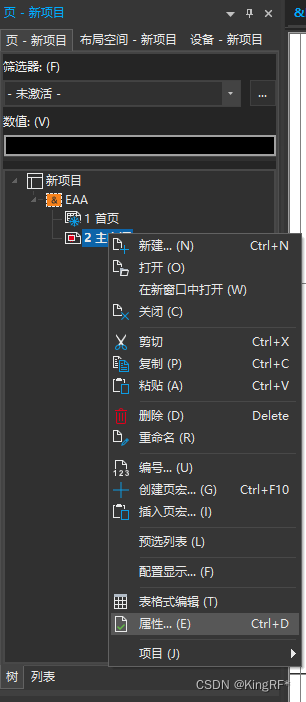

页导航栏中会出现修改图框。





对图框进行修改。

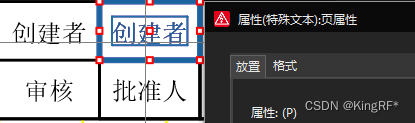

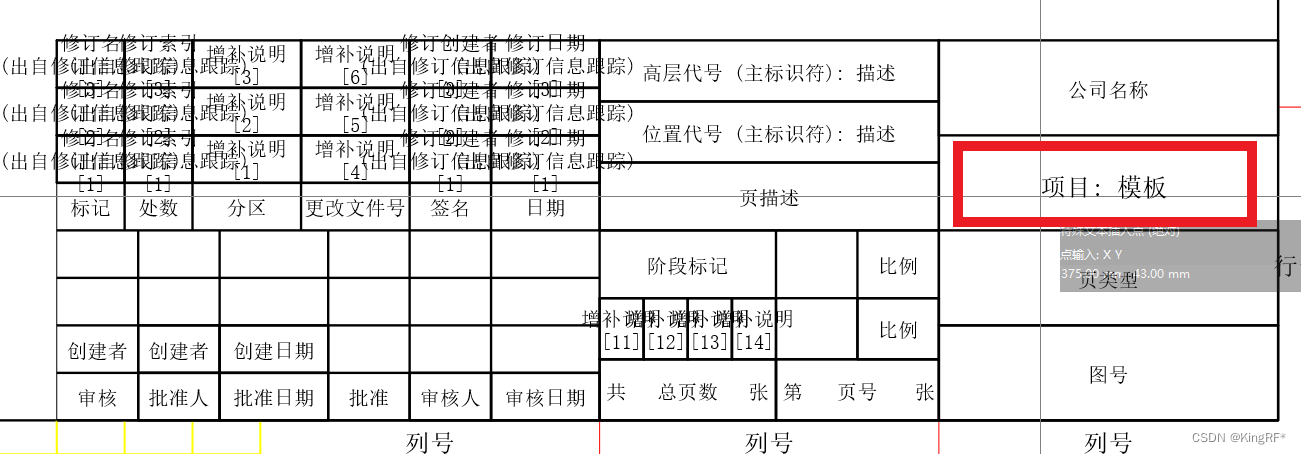

双击文本，弹出属性框。

如果是属性（文本）为普通文本

如果是属性（特殊文本）为项目属性，根据项目属性的内容自动替换文本内容。

点击插入——文本，输入普通文本。

点击文本下拉框——项目属性，输入特殊文本。

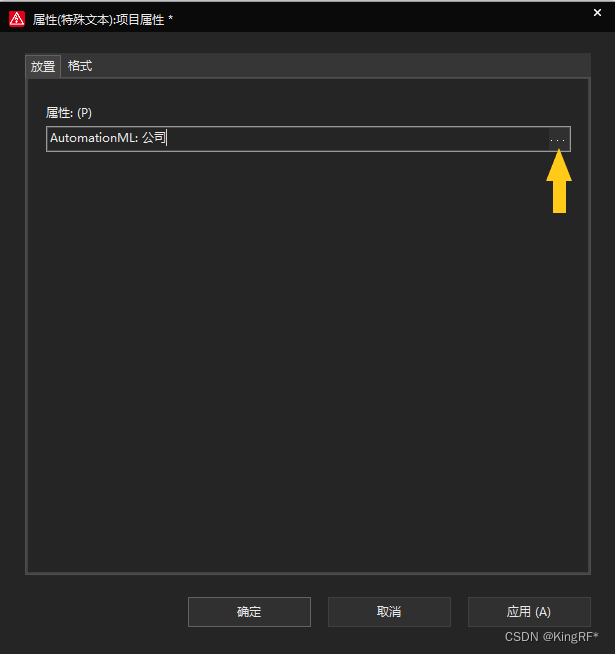

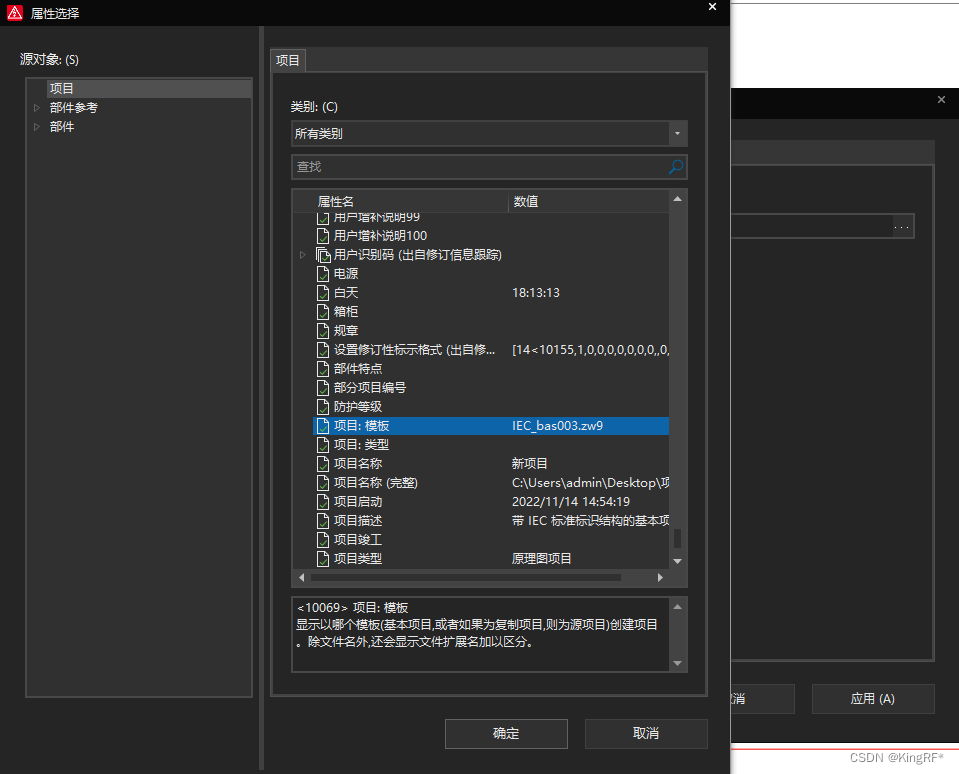

点击橙色箭头按钮，弹出属性选择，选择要插入的项目。



确定后，插入图框指定位置，在项目属性中修改后，此处会自动修改。

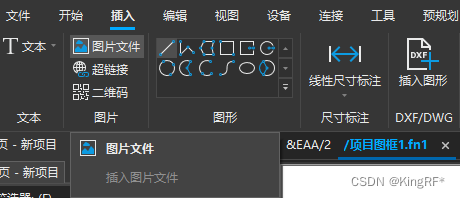

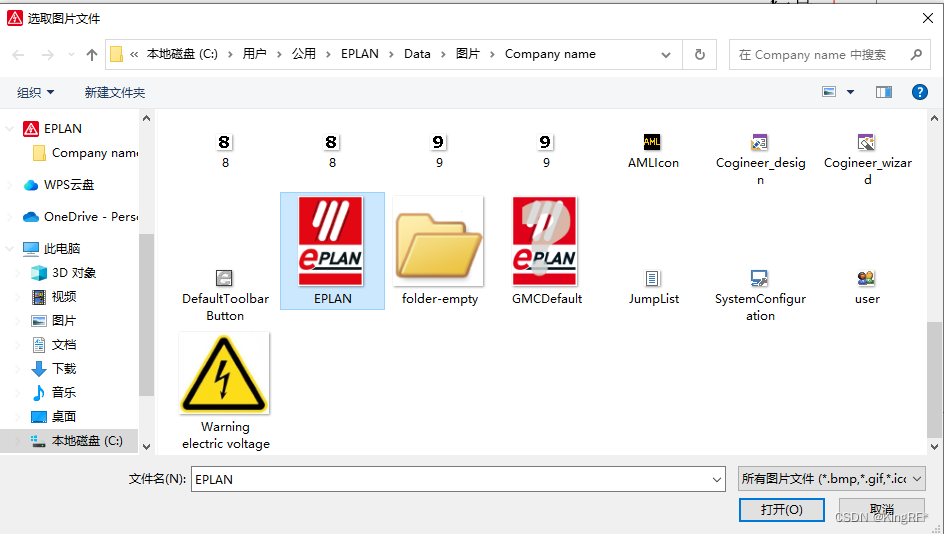

插入图片，插入——图片文件——选择图片。

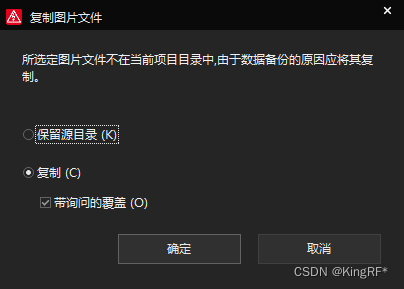

点击打开后，弹出对话框，一般选择复制，如果选择保留源目录，图片删除，更换位置后，无法找到相应图片。





 将图片插入指定位置即可。

完成编辑后，保存并关闭图框，在使用图框。



点击要更换图框的图纸，右键——属性。

在图框名称中，点击下拉框，选择浏览。

选择修改后的图框文件。
