该实验详细介绍了如何使用8255A芯片进行二极管控制和构建电子秒表。实验中，8255的PA口被配置为开关量输入，PC口为输出，用于显示PA口的状态。电子秒表功能包括开始、停止和清零，通过8255的端口控制实现。实验代码展示了读取PA口数据并反向输出至PC口，以及秒表的计时和按键控制逻辑。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、实验要求

二极管控制：设定8255的PA口为开关量输入，PC口为开关量输出，要求能随时将PA口的开关状态通过PC口的发光二极管显示出来。
电子秒表实现：用8255A实现一电子秒表，计时范围0-99.99秒，应具有“START”，“STOP”，“CLEAR”三个按键，分别完成开始，停止，清零功能。

二、实验目的

学习使用8255各个口的不同工作方式。

三、实验电路

实验1

（1）原理分析：

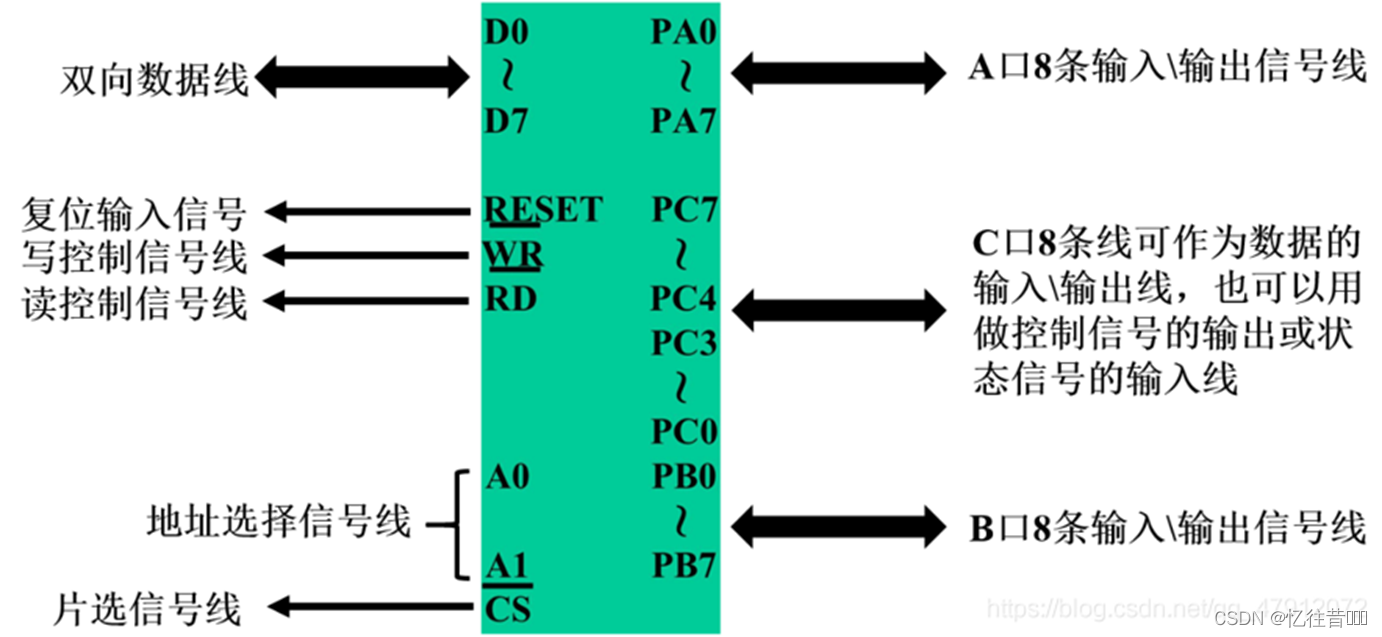

8255芯片引脚图：
在这里插入图片描述
CPU对8255的读/写操作是通过CS，A1和A0三个引脚的状态来识别的，通过WR和RD信号控制的。

8255的寻址：
在这里插入图片描述
8255有三种基本工作方式，A组可采用方式0到方式2，而B组只能采用方式0和方式1，这是由8255的方式控制寄存器控制。

假设8255的端口地址为0200H(端口A)，0202H(端口B)，0204H(端口C)，0206H(控制端口)。CPU地址线A2连接8255引脚A1，CPU地址线A1连接8255引脚A0。

设置8255引脚A1=1，A0=1，当D0-D7输入为1001 0000B，即为90H时，控制方式为A组工作方式0，表示基本的输入/输出操作。A口表示输入，C口表示输出。
设置8255引脚A1=0，A0=0，选中端口A，接受输入，D0-D7为A端口输入值。
设置8255引脚A1=1，A0=0，选中端口C，D0—D7的值将在端口C输出。
CPU不断改变输出的地址，以便达到将端口A读入数据输出到端口C的目的。由于发光二极管采用共阳极接法，故将端口A读入数据取反后输出到端口C

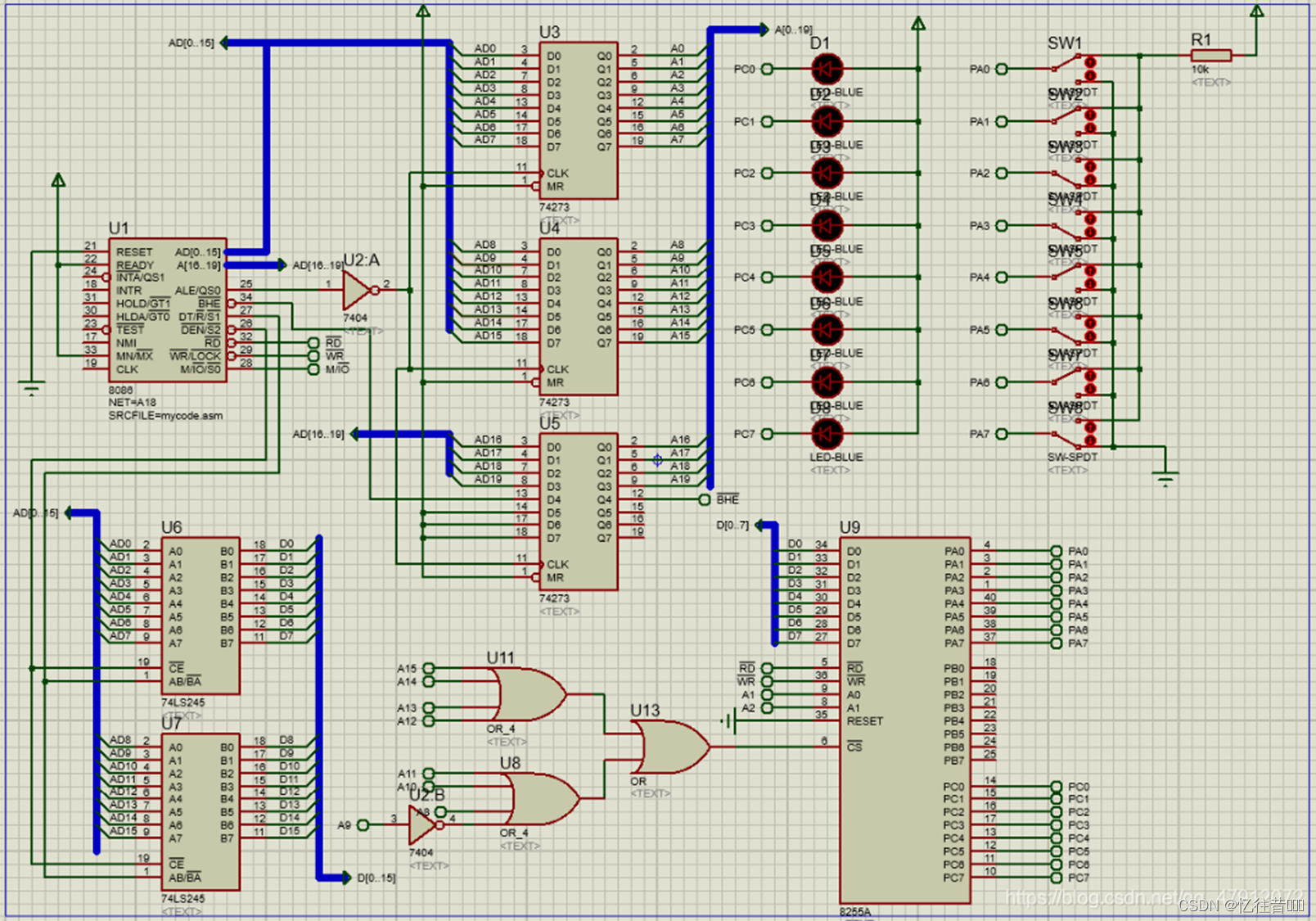

（2）电路连接图：

在这里插入图片描述

实验2

（1）原理分析：

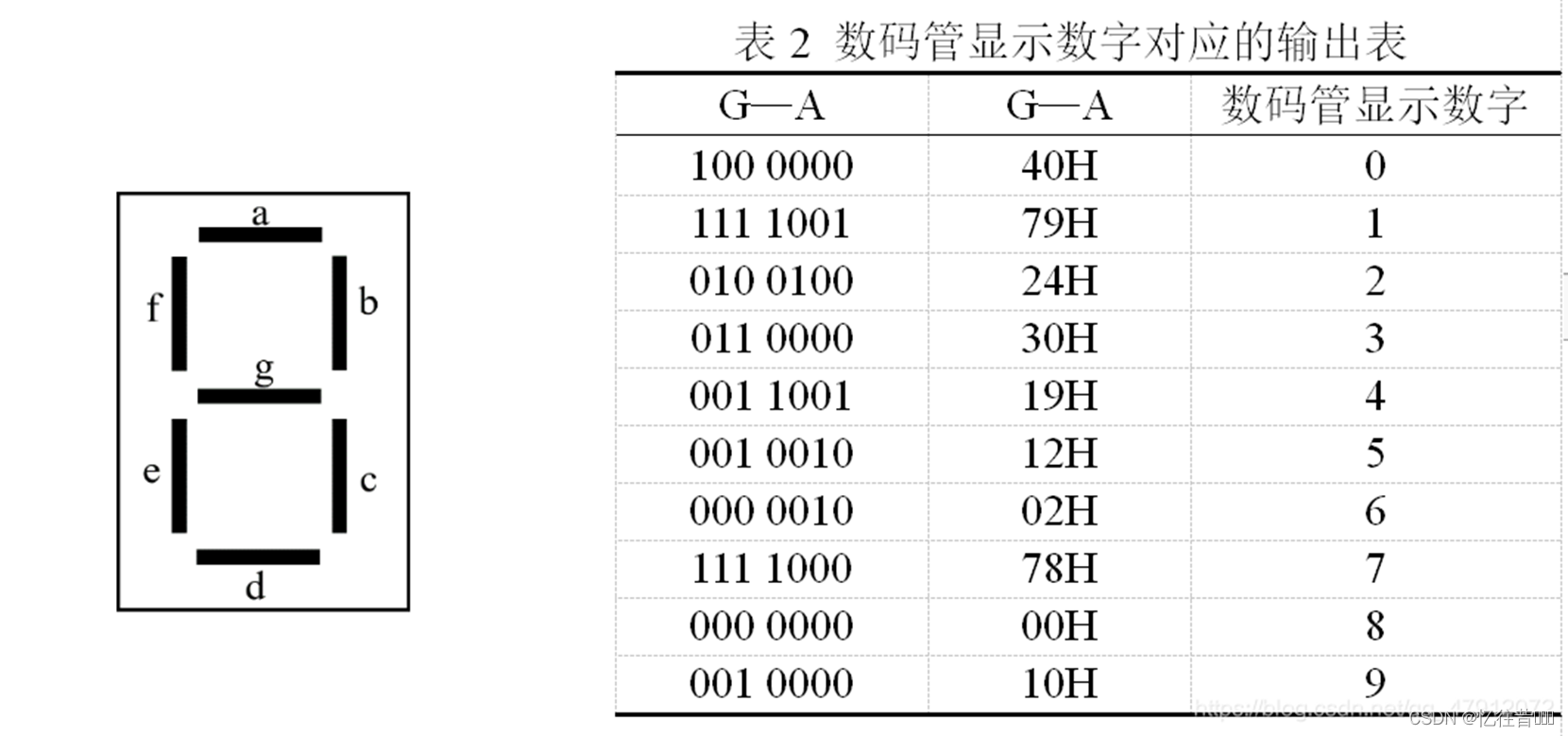

在这里插入图片描述
假设8255的端口地址为0200H(端口A)，0202H(端口B)，0204H(端口C)，0206H(控制端口)。CPU地址线A2连接8255引脚A1，CPU地址线A1连接8255引脚A0。
初始化：设置8255引脚A1=1，A0=1，当D0—D7输入为1000 1001B，即为89H时，控制方式为A组工作方式为方式0，B组为方式0，表示基本的输入/输出操作。A口表示输出，B口表示输出，C口表示输入。
设置端口地址为0202H，即选中端口B时，准备输出AL=40H，数字0。
START：在端口地址0200H，依次输出AL=0001B、0010B、0100B、1000B选中1，2，3，4数码管。在端口地址0202H，依次输出0到9的数字。每一次四个数码管显示结束，都需要判断是否出现进位。

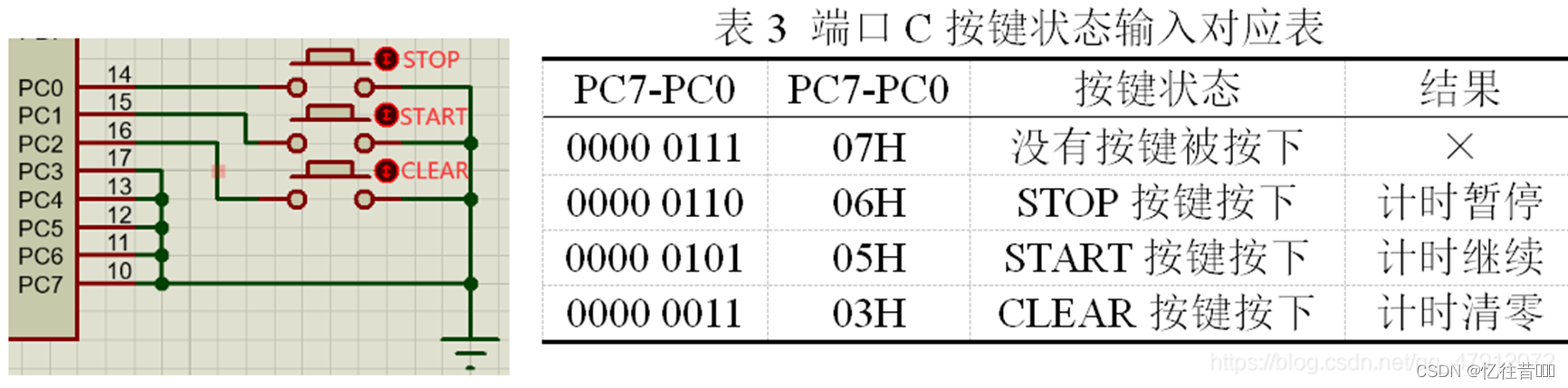

判断按键状态：设置端口地址0204H，读入C端口的数据，从而判断此时按键的状态。
STOP：通过判断C端口的数据，当输入为 0000 0110 时，表示暂停。此时显示当前计时即可。当检测到C端口输入为 0000 0101 时，表示继续计时。
CLEAR：当C端口输入为0000 0011时，数码管上的数字全部清零，重新开始计时。
在这里插入图片描述

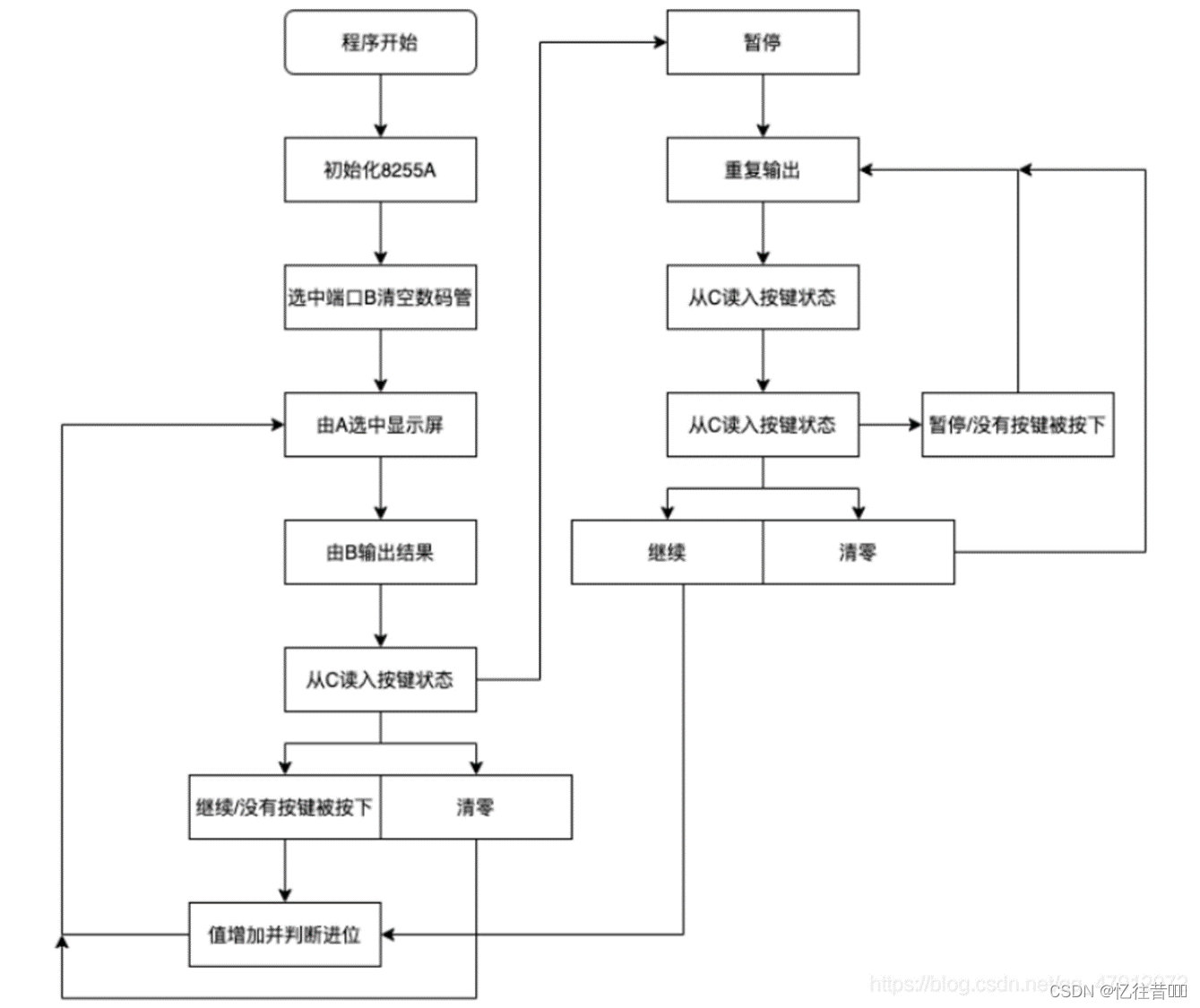

（2）程序流程图：

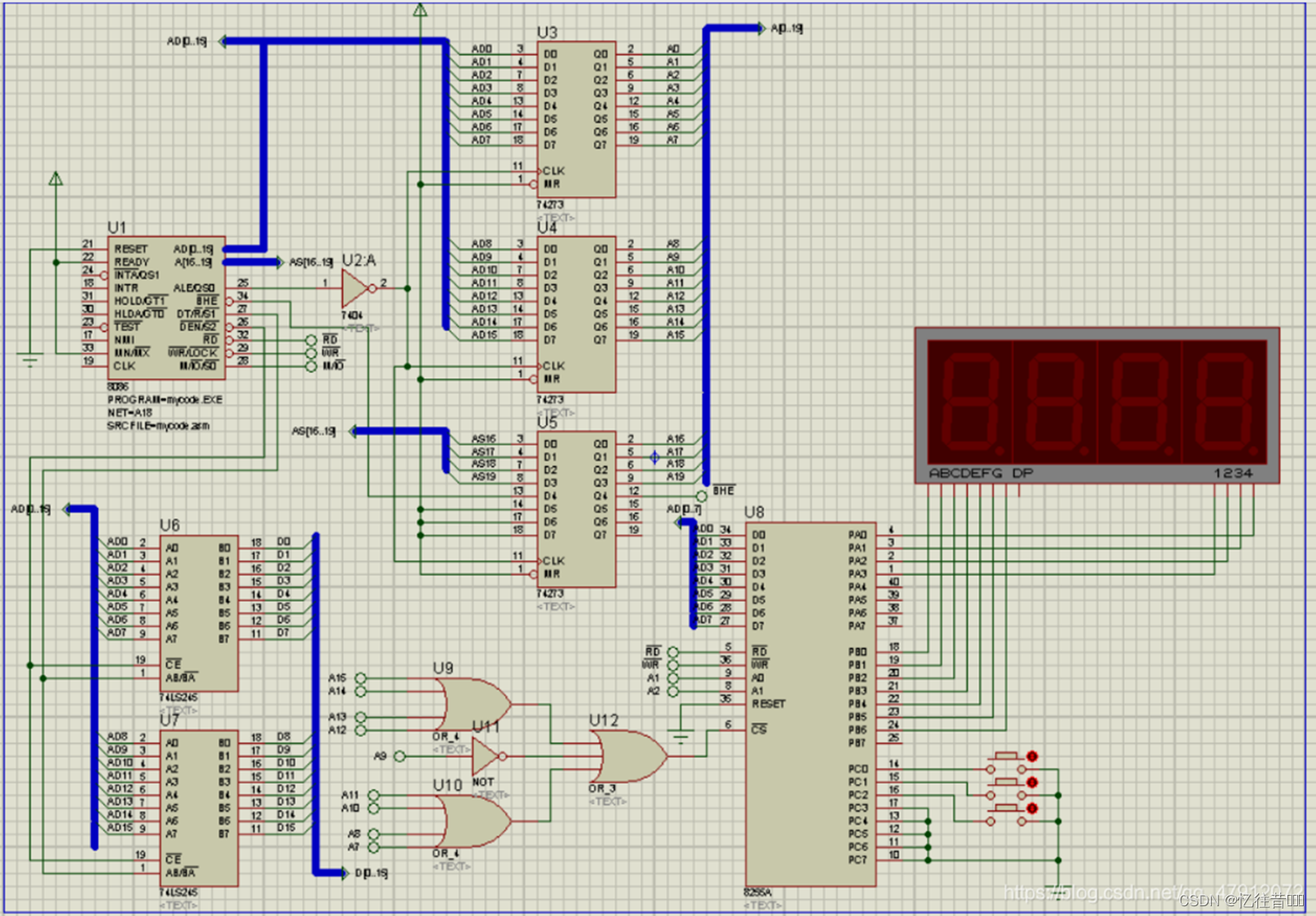

（3）电路连接图：

在这里插入图片描述

四、实验代码及实验结果

实验1

（1）实验代码：

CODE SEGMENT
   ASSUME CS:CODE
START:
   MOV AL,90H ;控制A输入C输出
   MOV DX,206H
   OUT DX,AL
RUN:
   MOV AL, 0H
   MOV DX, 200H
   IN AL, DX ;端口A读入
   NOT AL
   MOV DX, 204H
   OUT DX, AL ;端口C输出
   JMP RUN
CODE ENDS
END START

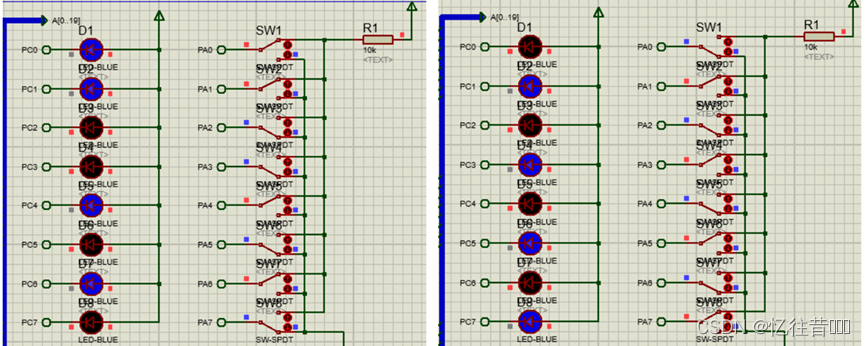

（2）实验结果：

在这里插入图片描述

实验2

（1）实验代码：

DATA SEGMENT
    NUMBER DB 40H,79H,24H,30H,19H,12H,02H,78H,00H,10H
    MIN1 DB 0
    MIN2 DB 0
    SEC1 DB 0
    SEC2 DB 0
    CIR DW 800
DATA ENDS
CODE SEGMENT
    ASSUME CS:CODE,DS:DATA
START:
    MOV AX, DATA
    MOV DS, AX
    MOV AL, 89H
    MOV DX, 206H  ;初始化
    OUT DX, AL    ;A,B输出，C输入
    MOV BX, 0H
    LEA SI, NUMBER

OUTPUT:
    MOV AL, 00000001B
    MOV DX, 200H    ;选中第4个数码管
    OUT DX, AL
    MOV BL, SEC2    ;输出SEC2
    MOV AL, [SI+BX]
    MOV DX, 202H
    OUT DX, AL
    MOV CX, CIR
S4:
    LOOP S4

    MOV AL, 00000010B
    MOV DX, 200H    ;选中第3个数码管
    OUT DX, AL
    MOV BL, SEC1
    MOV AL, [SI+BX]
    MOV DX, 202H
    OUT DX, AL
    MOV CX, CIR
S3:
    LOOP S3

    MOV AL, 00000100B
    MOV DX, 200H    ;选中第2个数码管
    OUT DX, AL
    MOV BL, MIN2
    MOV AL, [SI+BX]
    MOV DX, 202H
    OUT DX, AL
    MOV CX, CIR
S2:
    LOOP S2

    MOV AL, 00001000B
    MOV DX, 200H    ;选中第3个数码管
    OUT DX, AL
    MOV BL, MIN1
    MOV AL, [SI+BX]
    MOV DX, 202H
    OUT DX, AL
    MOV CX, CIR
S1:
    LOOP S1
    ;四个数码管显示结束，判断C端口状态
    MOV DX, 204H
    IN AL, DX
    CMP AL, 06H
    JE STOP    ;STOP暂停计时
    CMP AL, 03H
    JE TAIL1   ;CLEAR清零计时

    ;没有按按键或者按了STRAT，增加秒数并判断是否进位
    INC SEC2
    CMP SEC2, 10
    JNZ OUTPUT

    ;SEC2 = 10,进位
    MOV SEC2, 0H
    INC SEC1
    CMP SEC1, 10
    JNZ OUTPUT

    ;SEC1 = 10,进位
    MOV SEC1, 0H
    INC MIN2
    CMP MIN2, 10
    JNZ OUTPUT

    ;MIN2 = 10, 进位
    MOV MIN2, 0H
    INC MIN1
    CMP MIN1, 10
    JNZ OUTPUT

    ;MIN1 = 10,清零
    MOV MIN1, 0H
    JMP OUTPUT
STOP:
    MOV AL, 00000001B
    MOV DX, 200H    ;选中第4个数码管
    OUT DX, AL
    MOV BL, SEC2
    MOV AL, [SI+BX]
    MOV DX, 202H
    OUT DX, AL
    MOV CX, CIR
S8:
    LOOP S8

    MOV AL, 00000010B
    MOV DX, 200H    ;选中第3个数码管
    OUT DX, AL
    MOV BL, SEC1
    MOV AL, [SI+BX]
    MOV DX, 202H
    OUT DX, AL
    MOV CX, CIR
S7:
    LOOP S7

    MOV AL, 00000100B
    MOV DX, 200H    ;选中第2个数码管
    OUT DX, AL
    MOV BL, MIN2
    MOV AL, [SI+BX]
    MOV DX, 202H
    OUT DX, AL
    MOV CX, CIR
S6:
    LOOP S6

    MOV AL, 00001000B
    MOV DX, 200H    ;选中第1个数码管
    OUT DX, AL
    MOV BL, MIN1
    MOV AL, [SI+BX]
    MOV DX, 202H
    OUT DX, AL
    MOV CX, CIR
S5:
    LOOP S5
    ; 判断是继续计时、暂停还是清零
    MOV DX, 204H
    IN AL, DX
    CMP AL, 05H ;START按键按下
    JE  OUTPUT
    CMP AL, 03H ;CLEAR按键按下
    JE TAIL2
    JMP STOP
TAIL1:
    CALL ZERO
    JMP OUTPUT
TAIL2:
    CALL ZERO
    JMP STOP
ZERO PROC
    MOV SEC2, 0H
    MOV SEC1, 0H
    MOV MIN1, 0H
    MOV MIN2, 0H
    RET
ZERO ENDP
CODE ENDS
END START

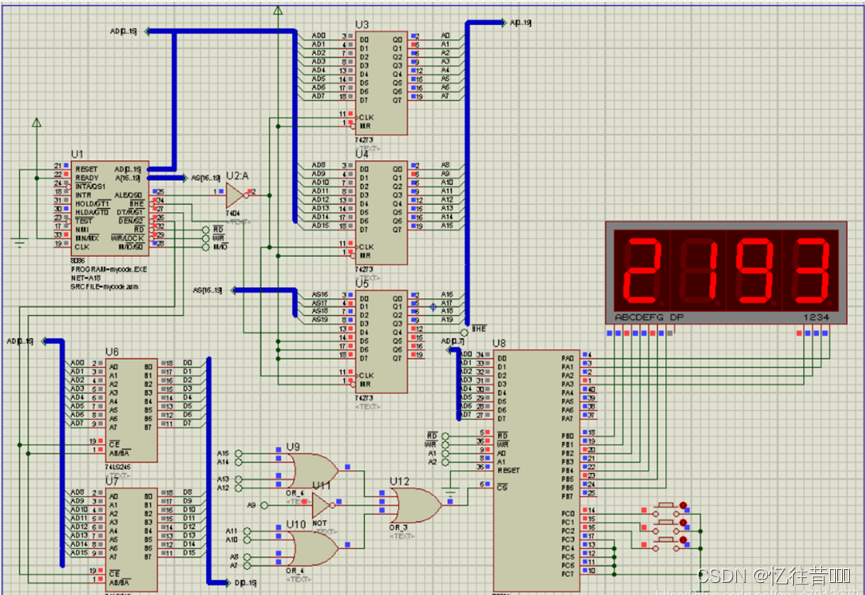

（2）实验结果：

在这里插入图片描述
