热电阻温度计的测量电路

热电阻温度计的测量电路，为达到高精度测量，通常会采用电桥测量原理，并结合适当的热电阻类型和连接方式。

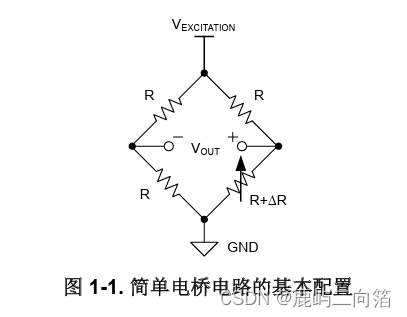

惠斯通电桥是用于测量一组电阻式元件阻值变化的电路。该电路具有两个并联电阻支路，充当激励电压 VEXCITATION 的分压器。每个电阻分压器的标称输出为 VEXCITATION 除以二。在没有施加负载的情况下，元件的电 阻变化 ΔR 等于零。假设有一个理想系统，其中每个元件的标称电阻为 R，每个分压器处于相同电位，并且差分 电桥输出电压 VOUT 为零。施加负载后，一个或多个元件会改变电阻，以使 ΔR ≠ 0Ω。这会导致 VOUT 发生变 化，通过对电桥进行差分测量可以非常准确地计算出该变化。图 1-1 显示了使用电阻式元件的简单电桥电路的基 本配置。

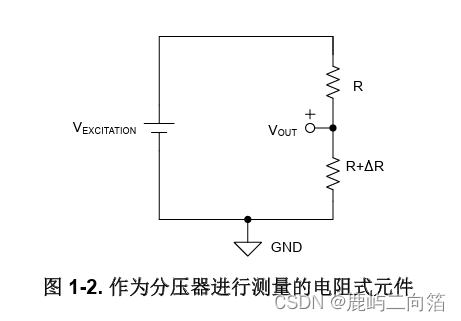

基本电桥电路由电阻式元件构成，电桥中包含一个可变元件。该元件是一个电阻式传感器，可将某个物理参数转 换为电阻变化。如果此电阻变化与物理参数的变化成正比，则测量 ΔR 可以准确地表示所检测的物理属性。虽然 本文重点介绍了使用电阻式元件的电桥，但电桥也可以由电感式或电容式元件构成。 通过更详细地分析电桥的每一侧，可以更好地了解电桥的工作方式。例如，图 1-1 中电桥的右侧与图 1-2 中所示 的分压器电路很相似：
