AD7124-4芯片的三线热电阻采集电路笔记

使用AD7124-4芯片制作四通道三线制，可使用PT100电阻学习笔记。

RTD简介：

RTD是温度测量常用的传感器。 由纯金属（如铂、镍或 铜）制成，其电阻随温度的变化是可预测的，通常可测量最 高 的温度。与其它类型的温度传感器（如热敏电阻、 热电偶或半导体温度传感器）相比， 具有高精度和 良好的稳定性。最常用的 是铂。这些传感器按其在时的标称电阻进行分类。测量应用中常用的三种配置类型为 2线、 3线和 4线式。 2线配置最简单。但在这种配置中，引线电阻会增加 误差，因为此电阻与 RTD串联，无法进行补偿。因此， 2线用在引线很短的时候，以使引线电阻对精度的影响最小。 长导线的电阻可利用 线连接和两个激励电流来补偿，而使 用 4线连接几乎可以消除长导线的电阻引起的误差。因此， 4线配置可实现最佳性能。

首先，利用参考资料是官网芯片手册和CN-0383采用低功耗、精密的全集成系统样板电路。官方文档链接https://www.analog.com/cn/design-center/reference-designs/circuits-from-the-lab/CN0383.html#rd-description

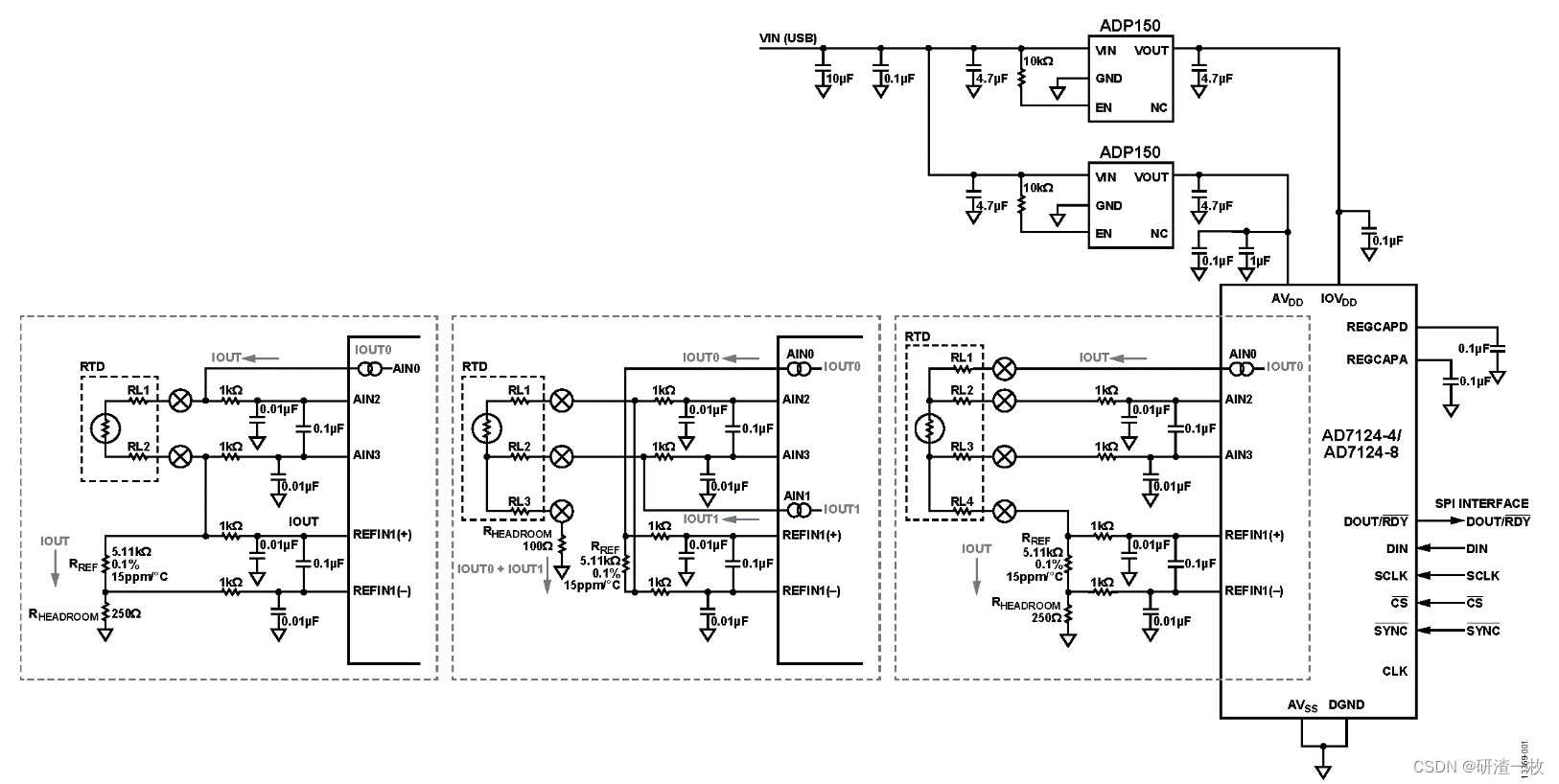

官网推荐配置图如下：其中包括了二线，三线 和四线的配置方式。

本设计电路图实现功能：四通道热电阻温度精确测量。

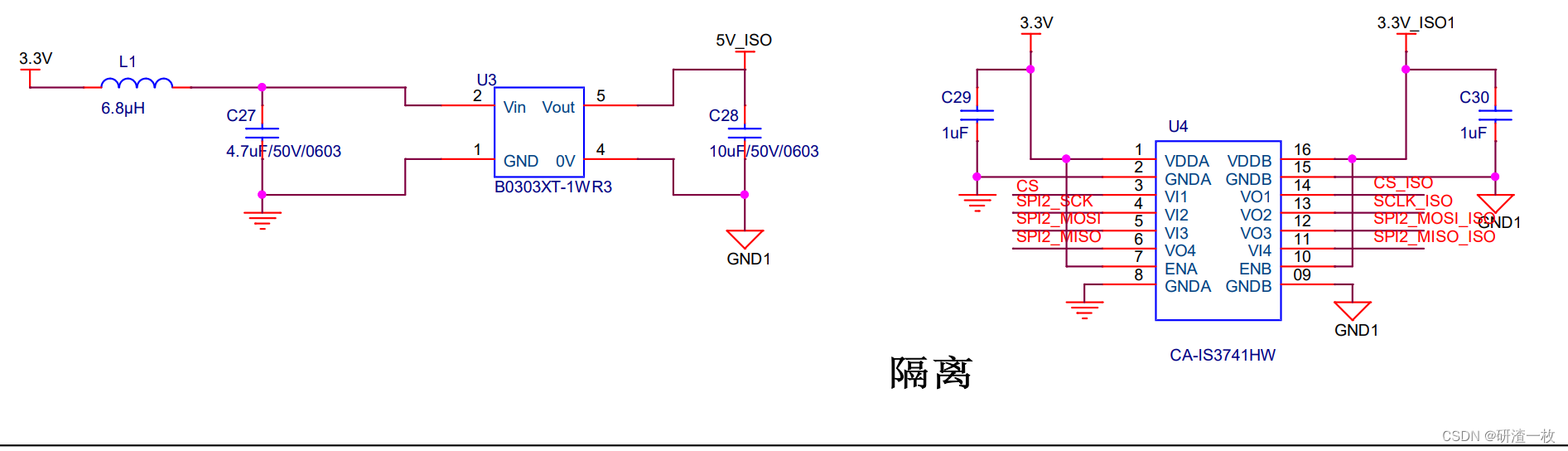

第一部分：数字隔离和电源隔离，AD7124采用SPI协议通信。

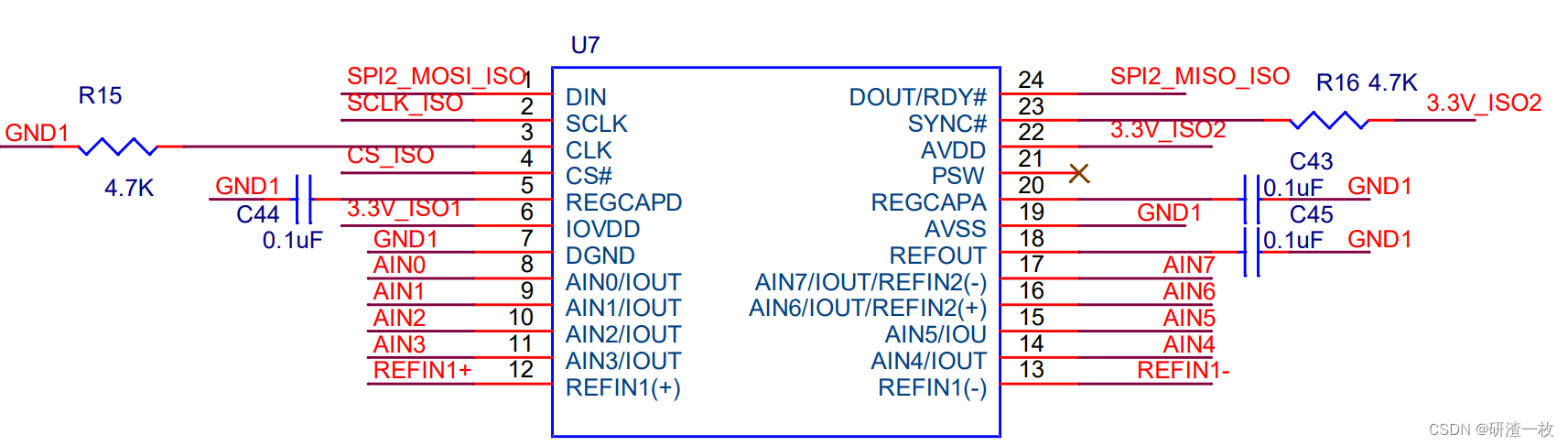

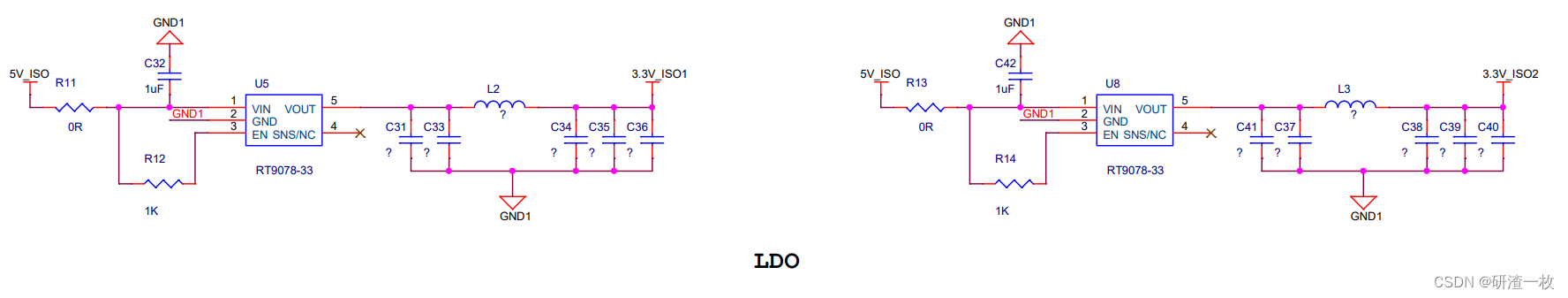

 第二部分：使用两个LDO线性稳压器，因为AD7124推荐使用两个独立的电源分别给IOVDD和AVDD供电。第三部分：AD7124芯片接线图。其中DGND与AVSS共地。SYNC引脚拉高。

AD7124芯片内部配置：
AIN0脚：IOUT0，输出100uA恒流；模拟输入+；
AIN1脚：IOUT1，输出100uA恒流；模拟输入-；
增益：内部PGA放大16倍；

举一个通道的例子。每一个AINx引脚可以同时配置两种模式共同工作，差分模拟输入和激励电流输出，因此可以只需要两个引脚实现一个通道的三线制温度采集。（官网推荐使用两个独立的引脚配置激励源输出）

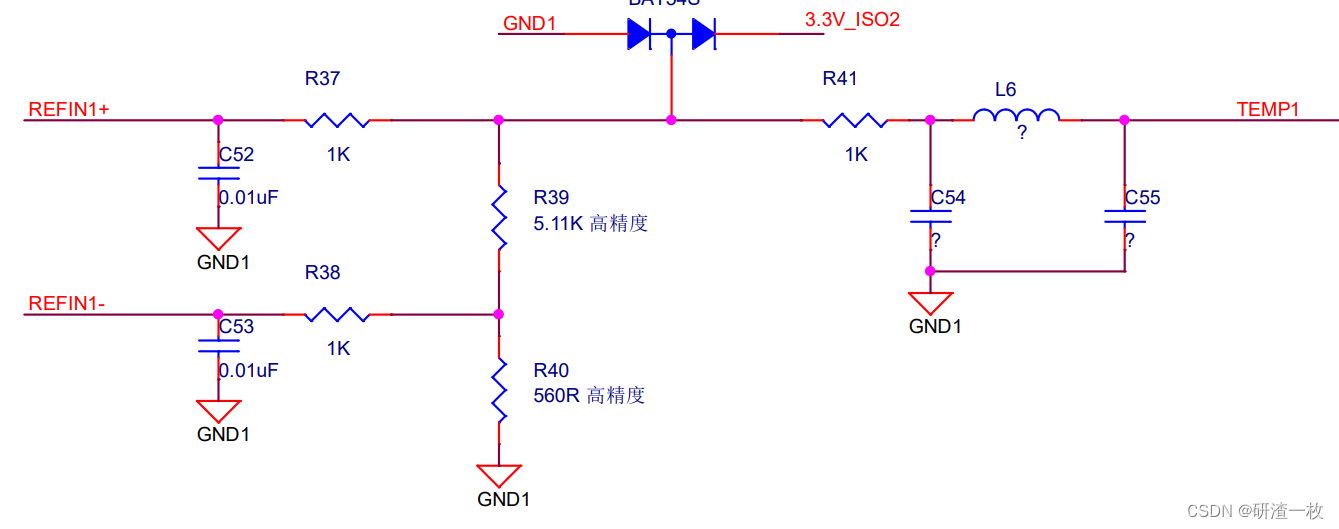

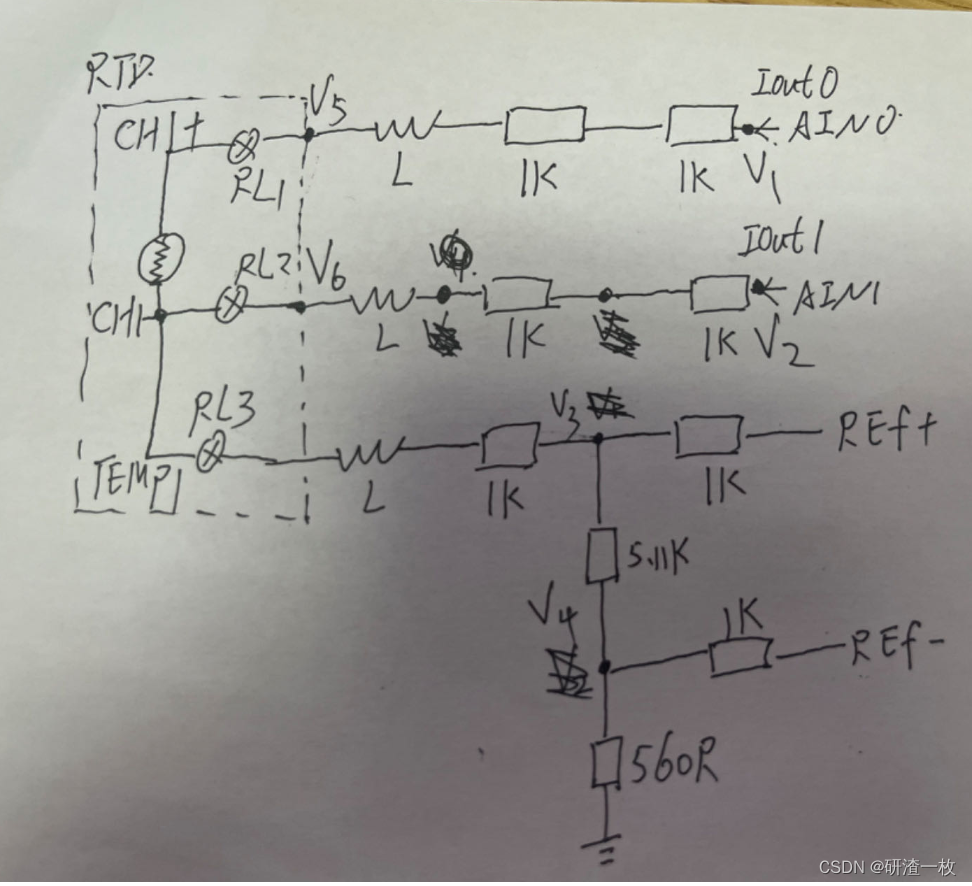

而对于上部分电路，可以简化为下图手稿所示，其中虚线框部分表示三线制热电阻。RL1,RL2,RL3表示引线阻值。

官网手册提到的几个重要名词：

顺从电压：所谓顺从电压，也就是IOUT恒流输出的引脚，在输出横流时，这个引脚能达到的电压范围。会影响精密电阻的的选择。

差分输入电压范围：指的是模拟输入+与模拟输入-之间的电压差，在我的电路里也就是 AIN0脚（模拟输入+） 与 AIN1脚（模拟输入-）之间的电压差。
绝对AIN电压限值：指的是 AIN0脚（模拟输入+）， AIN1脚（模拟输入-） 分别相对AVSS（在我电路是0V）的电压值。


外部REFIN电压：指的是 引脚REFINx(+) 与 引脚REFINx(-) 之间的电压差，也就是 外部REFIN电压 = REFINx(+) − REFINx(−)。
绝对REFIN电压限值：指的是 引脚REFINx(+) 、 引脚REFINx(-) 分别相对AVSS（在我电路是0V）的电压值。



计算过程：

pt100可测量的温度范围为-200℃～+850℃，取对应阻值300Ω。对应上图中计算：

V4电压 = （IOUT0 + IOUT1）× 560R =（100uA+100uA）× 560R =0.112V；

V3电压 = V4 + （200uA*5.11k） = 1.134V；

V2电压 = V3 + 200uA*1000+100uA*2000=1.534V；

V1电压 = V3+200uA*1000+100uA*2300=1.574V；

V5电压 = V1-2000*100uA=1.374V；

V6电压 = 1.334V；

根据计算的值，看是否满足要求：

IOUT引脚顺从电压要求：-0.05V～（3.3-0.37）V，即 -0.05V～2.93 V

即V1和V2，满足要求。

基准输入：外部REFIN电压 范围要求：1V～AVDD（3.3V），典型值为2.5V

外部REFIN电压 = V3 - V4 =1.022V满足。

绝对REFIN电压限值 引脚REFINx(+) 的对地电压为 V3 = 1.134V，满足要求；
引脚REFINx(-) 的对地电压为 V2 = 0.112V，满足要求；

AI引脚输入：
差分输入电压范围 要求为： VEF/增益，在我电路及工程中，也就是（外部REFIN电压）1.022V ÷ 16（内部PGA放大倍数）=0.0638V
差分输入电压 = V1 - V2 =0.04，满足要求；
绝对AIN电压限值 要求为 -0.05V～（AVDD+0.05V）3.35V
模拟输入（+）引脚为AIN0，电压为 V1电压=1.574V，满足要求；
模拟输入（-）引脚为AIN1，电压为 V2电压=1.534V，满足要求；
