热敏电阻测温电路，惠斯通电桥

  1. 简介

   惠斯通电桥（Wheatstone bridge）电路是性能出众的通用测试电路，一般是应用于测量应力与张力、压力、流体流量和温度等物理量。

搭建一个电桥，其中R2,R3,R4都为120Ω，R1是阻值随温度变化的电阻，假设R1的电阻为250Ω（因为温度变化导致电阻增加了130Ω），假设Vs为2.5V，此时根据公式Vo = Vs * (R2 / (R1 + R2) - R4 / (R3 + R4))计算得出，Vo ≈ -439mV，仿真结果如下：

2. 热电阻温度与阻值计算

　　先说一下热电阻的型号定义，以PT100举例，PT指的是铂，100指的是该电阻在0℃时呈现的阻值为100Ω，那么CU50指的就是该电阻的材料是铜，在0℃时的阻值为50Ω。

　　铂热电阻（常见的如PT100，PT1000等）温度与阻值的关系为 RT = R0(1 + AT + BT² + C(T-100)T³) ，铜热电阻（常见的有CU50等）温度与阻值的关系为 RT = R0(1 + AT + BT(T-100) + C(T-100)T²)，其中R0表示该电阻在0℃时的阻值，单位Ω，对于不同的电阻A,B,C的值会不同，如下：

	PT100	PT1000	CU50
R0	100	1000	50
A	0.0039083	0.0038623139728	0.00428
B	-0.0000005775	-0.00000065314932626	-0.0000000931
C	当T≤0时 -0.000000000004183 当T＞0时，0	0	0.00000000123

网上的那些分度表都是用这个公式生成的，下面的程序可以直接生成这3种型号的分度表：

#include <stdio.h>
#include <sys/types.h>
#include <fcntl.h>
#include <sys/stat.h>
#include <math.h>
#include <string.h>

/* 定义热电阻的型号 */
//char RES_TYPE[16] = "PT100";
//char RES_TYPE[16] = "PT1000";
char RES_TYPE[16] =    "CU50";

/**
 * \brief 铂热电阻温度与阻值的关系为 RT = R0(1 + AT + BT² + C(T-100)T³)
 *          铜热电阻温度与阻值的关系为 RT = R0(1 + AT + BT(T-100) + C(T-100)T²)
 * 其中R0表示该电阻在0℃时的阻值，单位Ω
 * 对于不同的电阻A,B,C的值会不同
 */

int main(int argc, const char *argv[])
{
    double R0, A, B, C;
    double min_t, max_t, step;    /* min_t是最小测量温度，max_t是最大测量温度，step是温度步长 */
    double result = 0;
    double i, j;

    int k;
    int fd;
    char buff[256] = { 0 };
    char acc[16] = { 0 };    /* 打印精度 */

    if (argc == 2) {
        strcpy(RES_TYPE, argv[1]);
    }

    if (!strcmp(RES_TYPE, "PT100")) {
        R0 = 100;
        A = 0.0039083;
        B = -0.0000005775;
        C = -0.000000000004183;
        min_t = -200;
        max_t = 660;
        step = 1;
        strcpy(acc, "%.02f,");    /* 保留2位小数 */
    } else if (!strcmp(RES_TYPE, "PT1000")) {
        R0 = 1000;
        A = 0.0038623139728;
        B = -0.00000065314932626;
        C = 0;
        min_t = -50;
        max_t = 300;
        step = 0.1;
        strcpy(acc, "%.03f,");    /* 保留3位小数 */
    } else if (!strcmp(RES_TYPE, "CU50")) {
        R0 = 50;
        A = 0.00428;
        B = -0.0000000931;
        C = 0.00000000123;
        min_t = -50;
        max_t = 150;
        step = 1;
        strcpy(acc, "%.03f,");    /* 保留3位小数 */
    } else {
        printf("暂不支持该型号！\n");
        return 0;
    }

    //printf("A = %f\nB = %f\nC=%f\n", A, B, C); //可以看浮点数有截断误差

    strcpy(buff, RES_TYPE);
    strcat(buff, "热电阻常用阻值对应表.csv");
    fd = open(buff, O_CREAT | O_RDWR | O_TRUNC, 0666);
    if (fd < 0) {
        printf("open failed\n");
        return 0;
    }
    memset(buff, 0, sizeof(buff));

    /* 写入横轴 */
    strcpy(buff, "温度℃,");
    write(fd, buff, strlen(buff));
    for (k = 0; k < 10; k++) {
        sprintf(buff, "%f,", k*step);
        write(fd, buff, strlen(buff));
    }
    write(fd, "\r\n", 2);

    for (i = min_t; i <= 0; i += 10 * step) {
        sprintf(buff, "%f,", i);
        write(fd, buff, strlen(buff));
        for (j = 0; j < 10; j += step) {
            if (!strcmp(RES_TYPE, "CU50")) {
                result = R0 * (1 + A * (i - j) + B * (i - j) * (i - j - 100) + C * (i - j - 100) * (i - j) * (i - j));
            } else {
                //result = R0 * (1 + A * (i - j) + B * pow((i - j), 2) + C * (i - j - 100) * pow((i - j), 3));
                result = R0 * (1 + A * (i - j) + B * (i - j) * (i - j) + C * (i - j - 100) * (i - j) * (i - j) * (i - j));
            }
            sprintf(buff, acc, result);
            write(fd, buff, strlen(buff));
            if (i == min_t) {
                break;
            }
        }
        write(fd, "\r\n", 2);
    }
    for (i = 0; i <= max_t; i += 10 * step) {
        sprintf(buff, "%f,", i);
        write(fd, buff, strlen(buff));
        for (j = 0; j < 10; j += step) {
            if (!strcmp(RES_TYPE, "CU50")) {
                result = R0 * (1 + A * (i + j) + B * (i + j) * (i + j - 100) + C * (i + j - 100) * (i + j) * (i + j));
            } else {
                //result = R0 * (1 + A * (i + j) + B * pow((i + j), 2));
                result = R0 * (1 + A * (i + j) + B * (i + j) * (i + j));
            }
            sprintf(buff, acc, result);
            write(fd, buff, strlen(buff));
            if (i == max_t) {
                break;
            }
        }
        write(fd, "\r\n", 2);
    }

    close(fd);

    return 0;
}

3. PT100和PT1000精度比较

　　通过上一节算出来，当温度从0℃增加到1℃时，PT100的电阻增加0.39Ω，PT1000的电阻增加3.862Ω（网上的表是3.908Ω），可见PT1000增加的电阻是PT100的10倍，是不是意味着PT1000精度是PT100的10倍呢？从第1节的计算结果得出，当电阻值越大时，惠斯通电桥对电阻的变化越不敏感，它们是一个反比例函数的关系。

　　假设我们需要测量的温度不会大于150℃，此时PT100的阻值是157.33欧姆，PT1000的阻值是1564.651Ω，根据第1节算出来的电阻选取规则，使用PT100时，其他电阻选用56Ω比较合适，使用PT1000时其他电阻选用560Ω比较合适。

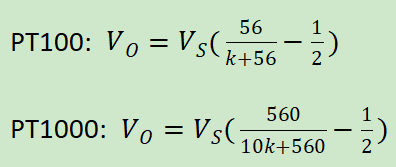

　　假设PT100的电阻是k，那么相同温度下PT1000的电阻就为10k，Vo的值用下面的公式计算：

　　

 　　这时就发现一个问题，Vo的值是一模一样的。也就是说，如果使用惠斯通电桥测温度，PT100和PT1000在精度上没有任何差别。

4. 放大倍数及电路确定


以PT100为例，固定电阻为56Ω，假设使用温度范围为-20℃~150℃，PT100的阻值变化范围为92.16Ω~157.33Ω，Vo的值范围为305mV~594mV（取绝对值）。而一般的ADC能采集0~3.3V的电压（单端电压），因此为了提高精度，可以将电压放大5倍（需要选用差分放大器），这样电压范围会变为1.525V~2.97V，更好的利用的ADC的采集范围，以此提高精度。

　　可以使用INA128U对信号进行放大，INA128U的放大倍数为1+50K/RG，取RG为12.5k，那么放大倍数就是5，仿真如下图：

其中INA128U的6号引脚输出电压是经过放大后的电压值再加上5号引脚的电压，因此，如果想要继续提示精度，可以算出温度变化范围内电压的差值，为594-305=289mV，为了尽可能达到3.3V的满量程，可以将放大倍数调整到11倍，同时在5号引脚施加一个偏置电压，让INA128U的输出电压落在0~3.3V的区间内，按照下图所示方法连接，当温度达到最大值150℃时，放大器输出最小值(-0.594*11)+6.6=0.066V，当温度达到最小值-20℃时，放大器输出(-0.305*11)+6.6=3.245V

5. 使用惠斯通电桥与电阻分压测电阻的优点分析

热敏电阻使用3线制接法，先看直接分压的情况，如下图：

　Vo的计算公式为：

可见Vo是Rx的反比例函数。随着Rx的增加，Vo的变化会越来越不明显。

　　再看惠斯通电桥的情况：

　Vo的计算公式为：

　这与电阻直接分压的算法差不多，只不过是括号里多减了个1/2，而且它们的导数是相同的，并且它们受到线上电阻a的影响是一样的，这意味着从计算方法上看，惠斯通电桥法与电阻分压法是完全一样的。

5.2 从特殊情况考虑

　　我们知道惠斯通电桥有一种平衡状态，就是Vo为0的情况，此时有一个特性，就是：

一般让R2,R3,R4都相等，记作R，此时

化简之后得到Rx=R，此时式子里没有a，也就是说当电桥平衡时，即Vo=0时，惠斯通电桥可以完全消除线上电阻的影响，得到的结果是最精确的。

　　但是电阻分压法就不能有这个优点吗？

　　电阻分压法的特殊情况是Vo=1/2Vs，此时Rx+a=R2+a，Rx=R2，同样消除了线上电阻的影响。

　　但是！当惠斯通电桥达到平衡状态时，不需要考虑参考电压Vs，无论Vs的值为多少，Vo的值都是0，而电阻分压法的平衡状态是Vo=1/2Vs，Vo的值会受Vs的影响。所以惠斯通电桥真正的优点是：在平衡状态时消除了参考电源的影响

 　　不过话又说回来，因为被测电阻是变化的，要使惠斯通电桥达到平衡状态，需要改变其他3个电阻的值，在实际情况下这是不现实的。

6. 推荐使用方法（使用运算放大器）

　　既然惠斯通电桥的优点那么不明显，那就直接用简单的电阻分压法吧。

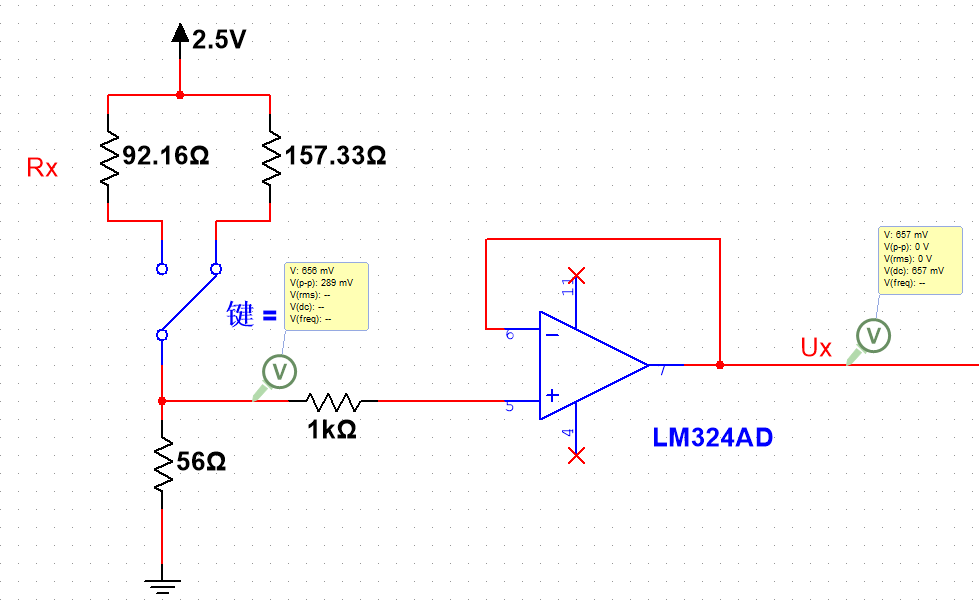

　　将PT100串联一个56Ω的电阻测量2个电阻之间的电压，当温度变化范围为-20℃~150℃时，PT100的阻值变化范围为92.16Ω~157.33Ω，Vo的值范围为656mV~945mV，假设ADC的采样范围为0~3.3V，那么可以将电压放大3倍，得到的电压范围为1.968V~2.835V，这样虽然将采样精度提高了3倍，但是0~1.968V这个区域浪费了。最好的情况就是656mV~945mV这个范围刚好能对应上0~3.3V的范围，这时就要用运算放大器了，将其作为一个减法器放大。具体接法如下图：

 　　必须用电压跟随，否则Ux的值会随着放大倍数的改变而改变。

　　Ux的值最小为657mV，那么就在另一端造一个657mV出来，如下图：

　　

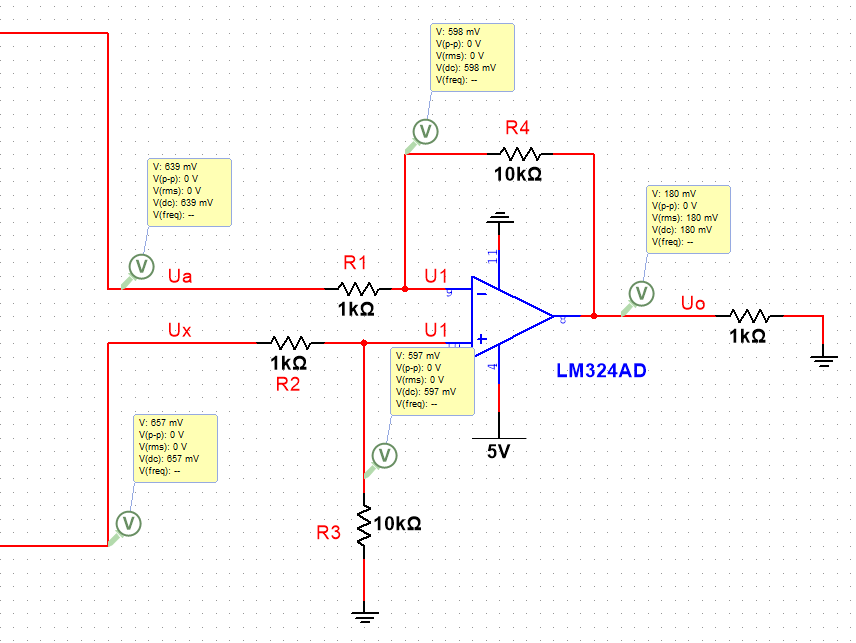

 　　为了留点余量，这里造出来的电压是639mV。然后将这两个电压接到减法器里，如下图：

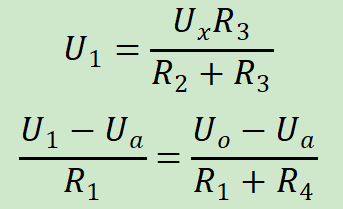

　根据运放的特性，得到以下2个式子：

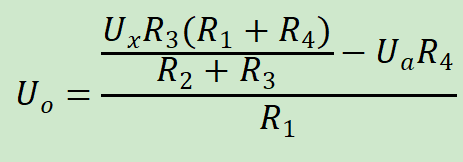

 　　联立化简得到如下式子：

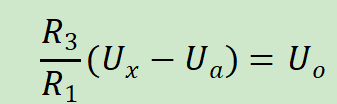

 　　现在认为制造一种特殊情况，就是R1=R2，R3=R4，那么上面的式子就可以化简为：

 　　

 　　如果再让R3=R1，那么此时Uo=Ux-Ua，这就是减法器。

　　但是我们还是要利用一个R3/R1这个数，因为Ua是我们造出来的电压，它等于Ux的最小值，此时Uo的值为0，而当，Ux变化到945mV时，我们希望Uo的值尽可能接近3.3V，那么就可以取R3=11R1，此时放大倍数为11倍，最大输出电压为3.179V，尽可能的利用了ADC的采样范围。

 　　而实际情况需要留一些余量，按照上面的接法，让Ua的值为639mV，比Ux的最小值再小一点，放大倍数设为10倍，理论上输出电压值范围在180mV~3.06V之间，尽可能的利用了ADC的采样范围。

补充：

　　虽然理想运放最大输出电压接近电源电压，但是要根据实际情况而定，比如我使用的LM324，手册上说的是：Large Output Voltage Swing: 0V to VCC-1.5V，因此他的输入电源要大于3.3+1.5=4.8V，取5V比较合适。
