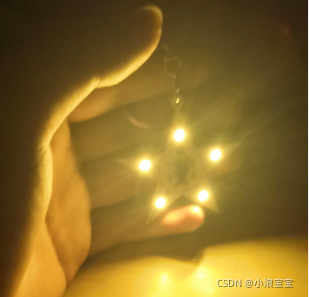

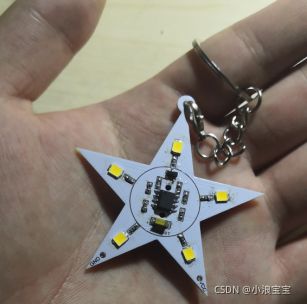

hello！大家好，我是小浪宝宝。之前看到网上有一款开源的触摸小夜灯，自己也耐不住跟着设计了一款属于自己的，并且，原来的基础上加入了纽扣电池供电，去掉了USB和线插式供电，使夜灯更加简洁，漂亮。话不多说，先来看看成果吧。☀🌈☀🌈☀🌈

1.电路图设计

1.1 RH66参考电路图

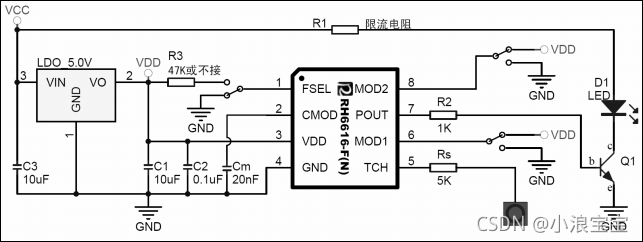

图1.1 RH6616参考电路图

上图是RH66616数据手册中的参考电路图，由于本次采用USB(5V)或者纽扣电池(3V)供电，所以，左边的电压转换模块就用不到了，可以删除，加上USB供电或者纽扣电池供电模块即可。本次设计的是星型的触摸灯，所以需要5个LED灯。

1.2 选择触摸模式表

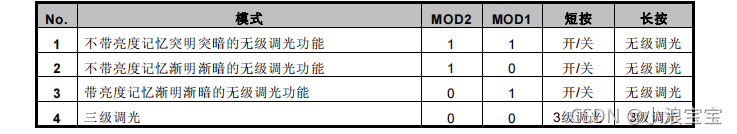

图1.2 模式选择表

根据模式选择表，选择合适的触摸模式，本次选择No.3，只要把RH6616芯片的MOD2脚接低电平（GND）、MOD1脚接高电平（5V）即可。

1.3选择限流电阻

由于本次采用封装为2835灯珠，查取它的，工作电压是在2.9~3.6V之间，工作电流是60mA，所以取它的最大分压3.6V，剩下1.4V，1.4/0.06约等于23.33Ω。所以取20Ω的限流电阻。

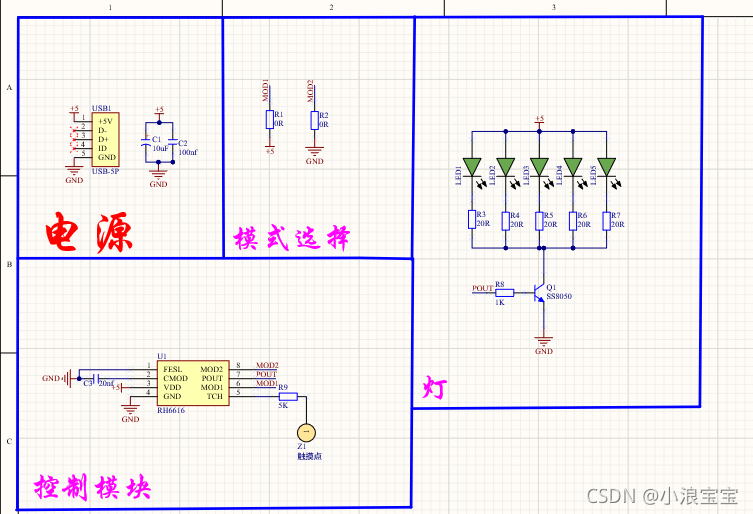

2总的原理图

将每个模块进行了模块化处理，方便理解。

2.1电源模块

电源采用USB供电，由于没有数据下载，所以只用到了USB的1脚和5脚。电源和地之间换了一个10uf的极性电容，防止电源极性相反，导致芯片损坏。100nf电容是为了稳压，避免在调节亮度过程中，电压变化，使电路不稳定。

2.2选择模式

根据RH6616数据手册选择模式，将MOD2引脚接GND，MOD1引脚接5V，选择了带亮度记忆渐明渐暗的无极调光模式。为了在画PCB时方便观察，在MOD2和GND、MOD1和5V之间加了一个0Ω电阻，否则：在绘制PCB时，GND、5V不会显示，只有MOD2和MOD1的线。

2.3灯的模块

控制灯的模块采用的是SS8050三极管，控制电路的通断，SS8050是NPN型三极管，高电平导通。

2.4 RH6616芯片

RH6616周围的电路，根据数据手册之间配置就可以。

3.成品展示

3.1 PCB 3D图

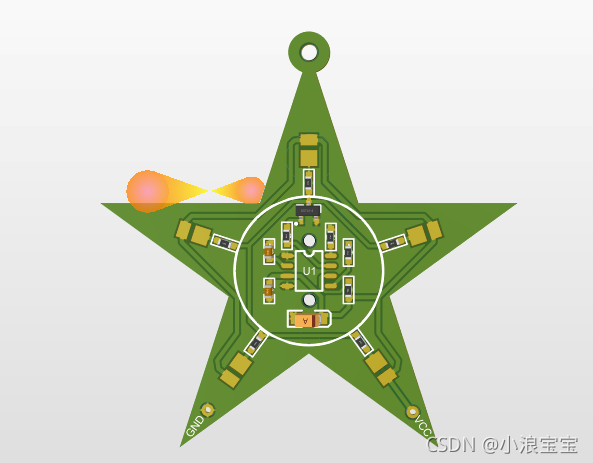

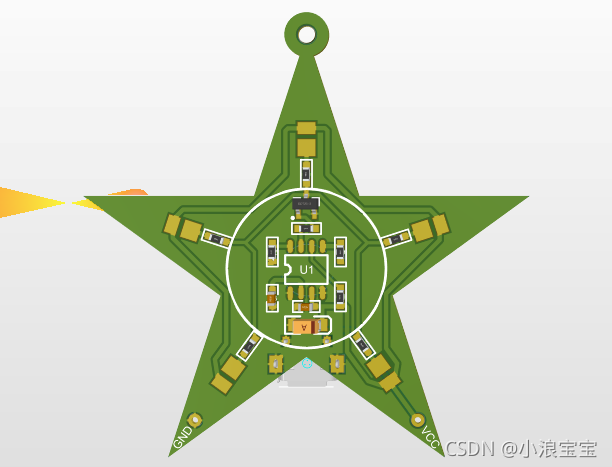

图3.1.1 USB供电正面图

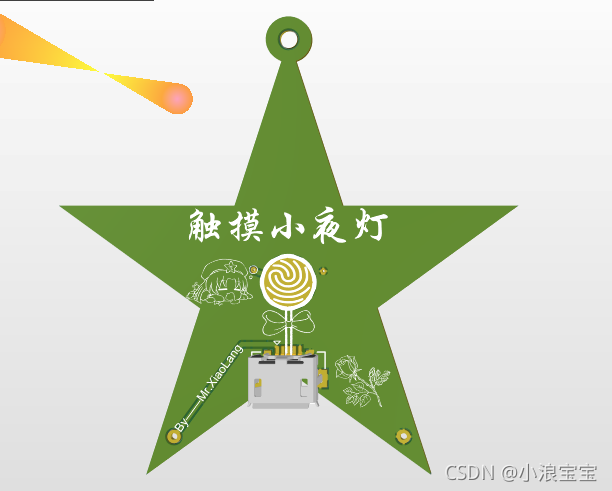

图3.1.2 USB供电反面图

将星星，设计成了手心的一半大小，在最上面开了一个孔，可以做挂饰。亮度和台灯无异。后续会将PCB原件上传，建议还是手动画，学到知识才是自己的。

实例图就不展示了，送女朋友了。

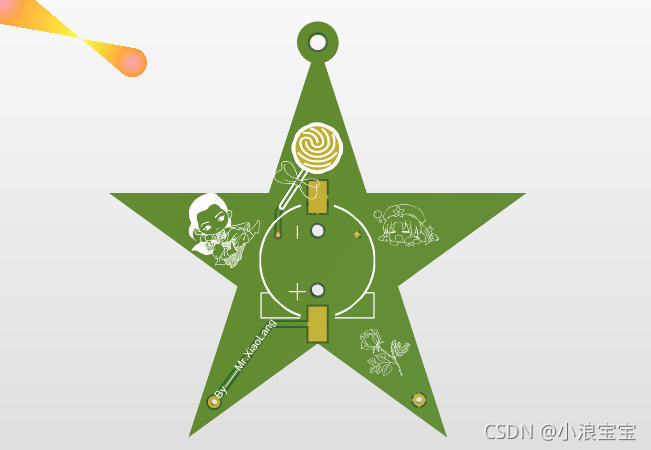

3.2改成纽扣电池供电

将USB模块改成。

由于纽扣电池（不充电）本身是3V，所以需要重新设计限流电阻，而2835灯珠工作电压是2.9~3.6V之间，所以可以直接将限流电阻删除。但是：3V电压没有达到灯珠最大，工作电压，和USB5V供电相比，亮度很明显有所下降。所以我最近在研究DC-DC升压电路，已经在测试了，基本的思路，我都说了，看完应该都会自己优化。
