关于负载启动时电源电压出现跌落的原因分析

关于负载启动时电源电压出现跌落的原因分析

大家对负载启动瞬间，电源电压出现跌落这一现象应该都不陌生，但是对电源电压跌落的原因可能并不是很清楚，接下来从理论计算分析的角度来分析一下，电压跌落的原因

一、先谈谈负载启动瞬间电源电压跌落可能带来的危害

• 拿芯片举例来说，当芯片由休眠状态转为工作状态瞬间，如果此时电源电压出现了跌落，那么会带来以下后果。

• 电源电压的跌落可能导致芯片启动失败或启动时间延长。芯片需要稳定的电源电压来确保正常的启动和运行，如果电压跌落过多，芯片可能无法获得足够的能量来完成启动过程，或者启动过程会变得异常缓慢。

• 电源电压的跌落可能影响芯片的稳定性和性能。芯片内部的电路和元件对电源电压的稳定性要求较高，电压的波动可能导致芯片内部电路的工作异常，甚至引发逻辑错误或数据丢失。这可能导致芯片的功能受限或完全失效，影响整个系统的正常运行。

二、电源电压出现跌落的过程分析

• 假设一BUCK电源电路把12V转为3.3V给芯片供电，输出电容是值为100nf的滤波电容和22UF的储能电容维持芯片的正常工作，芯片的工作电流是100mA,工作电压是3.3V，由于在休眠状态下大多数芯片的休眠电流为uA级别和工作电流相差很大，因此这里就默认休眠状态下芯片所需电流为0。

• 储能电容中存储的能量Q=1/2 * C * U * U= 0.00012J 当芯片由休眠状态转为工作状态是其功率为P=3.3 * 0.1= 0.33W，如果BUCK电源的负载响应速率很慢，那么芯片从休眠状态转换到工作状态时，此时芯片所需的的能量将由输出的储能电容供电。根据T=W/P可知，储能电容中的能量只能允许供电0.00012/0.33=0.364ms，这表明当芯片从休眠状态转为工作状态时，如果BUCK电源的负载响应速度比较慢，那么经过0.364毫秒之后，输出电压就会降为0，出现电压跌落现象。在实际的电路中，电压其实并不会跌落到零，如果真的跌落到零了，那么这个电路的问题就非常大了，需要重新设计。否则后果很严重

• 如果电源的负载响应速率比较快，那么这种现象就不会出现，因为当负载电流突然变大时，此时BUCK电源电路会快速响应，及时提供给负载工作需要能量。

三、电源电压出现跌落的原因分析

• BUCK电源芯片的性能不行，负载响应速率慢

• BUCK电源的输出电容值太小，在BUCK芯片响应之前，电容中的能量就已经消耗很多，使得电容上的电压下降，

• BUCK电源电路的输入储能电容小且输入电源距离BUCK电路比较远，此时虽然BUCK电源有快速的负载响应速率，但是由于外部输入电源距离BUCK电路的VIN管脚太远了，不能够及时的供电，或者输入电容值太小了，不能在外部输入电源供电前维持芯片的正常工作，从而出现了电压的跌落。

  • 当外部电源到芯片VIN管脚的距离比较长时，由于走线上存在寄生电容，寄生电感，这回使得外部电源到达芯片VIN管脚的距离变长，从而延缓上电时间。

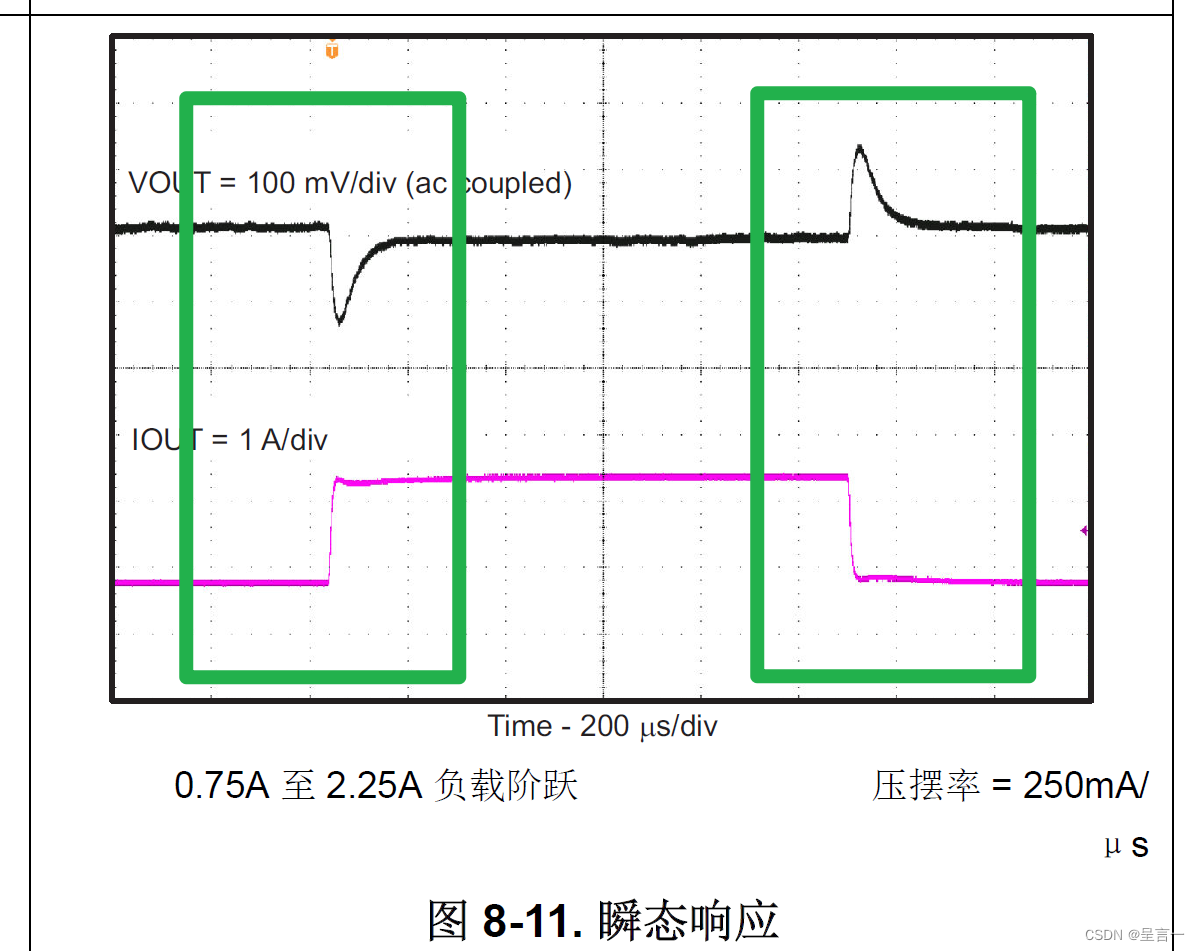

• 下图就是BUCK电源芯片TPS54302规格书中所展示的芯片负载响应图


四、改善建议

• 使用负载响应速率快的BUCK芯片，在芯片的规格书中就是通过查看厂家给的**瞬态响应图表来判断，而不是通过某个具体的参数来判断。BUCK芯片的负载响应速率能否满足实际电路使用要求还需要结合负载的特性。

• 增大输入、输出储能电容，

• 缩短外部电源到芯片VIN管脚的距离。

  在上面的图中除了由电压的跌落，还存在电压的抬升现象，原理其实都是一样的，大家可以自行分析。
