详解latex树形图代码及参数意义（附实例）

模板详解

1.首先，在文件头引用宏包如下：

\usepackage{tikz}
\usepackage{verbatim}

2.然后在文本正文用以下代码绘制树形图

    \begin{tikzpicture}   %创建环境
            [thick,scale=0.9, every node/.style={scale=0.8}]
            %thick,scale是整张树形图的大小，可以在0~1内调整树形图的大小
            %every node/.style={scale=0.8}是每个节点文字的大小，可以修改调整节点文字的大小。

            \node {数据中心网络}
            child {node {交换机中心架构}
                child {node {树形架构}
                }
                child [missing] {}
                child {node {平坦架构}
                }
                child [missing] {}
                child {node {非结构型架构}
                }
            }
            child [missing] {}    %child [missing] {}充当间隔符号，隔开各个子树，可以增减其个数调整子树间距。
            child [missing] {}
            child [missing] {}
            child [missing] {}
            child { node {服务器中心架构}
                child {node {巨型网络架构}
                }
                child [missing] {} %child [missing] {}充当间隔符号
                child {node {标准网络架构}
                }
            }
            child [missing] {}
            child [missing] {}
            child [missing] {}
            child { node {增强行架构}
                child {node {无线网络架构}
                }
                child [missing] {}
                child {node {光纤网络架构}
                }
            };
        \end{tikzpicture}

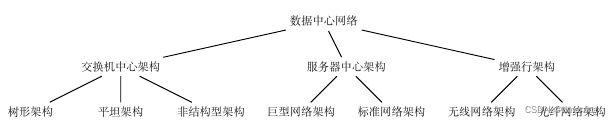

3.效果展示：

 4.主要参数介绍如下：

%thick,scale是整张树形图的大小，可以在0~1内调整树形图的大小

%every node/.style={scale=0.8}是每个节点文字的大小，可以修改调整节点文字的大小。

%child [missing] {}充当间隔符号，隔开各个子树，可以增减其个数调整子树间距。
