应广单片机16位除8位除法函数仿真实验

应广单片机的16除8位仿真实验

主要是想让大家了解运算的计算以及仿真的过程。

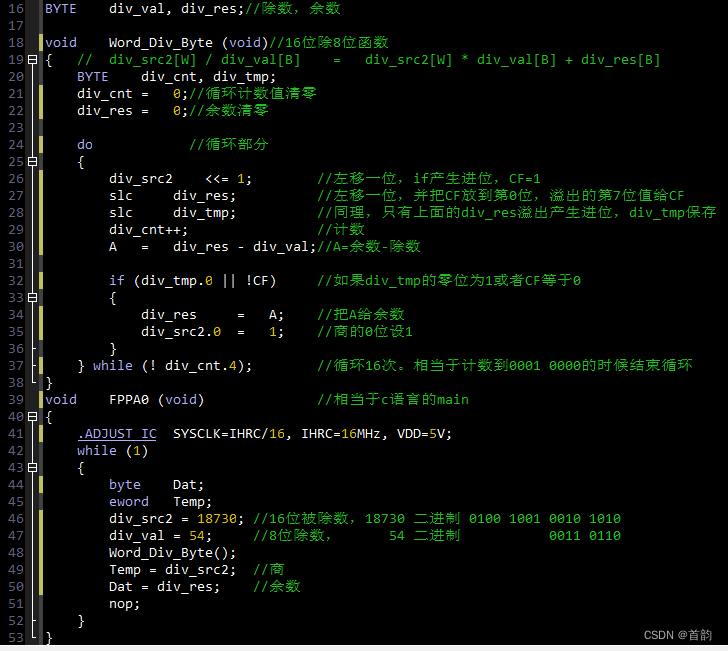

主体程序

由于没有乘法/的功能，只能有函数的方法计数除法。
缺点：占用数据变量位过多，有的单片机数据空间只有64字节，要抠抠搜搜空间。

程序表达的是16位18730除以8位54的函数计算过程，函数计算过程会把计算结果放在div_src2

仿真过程

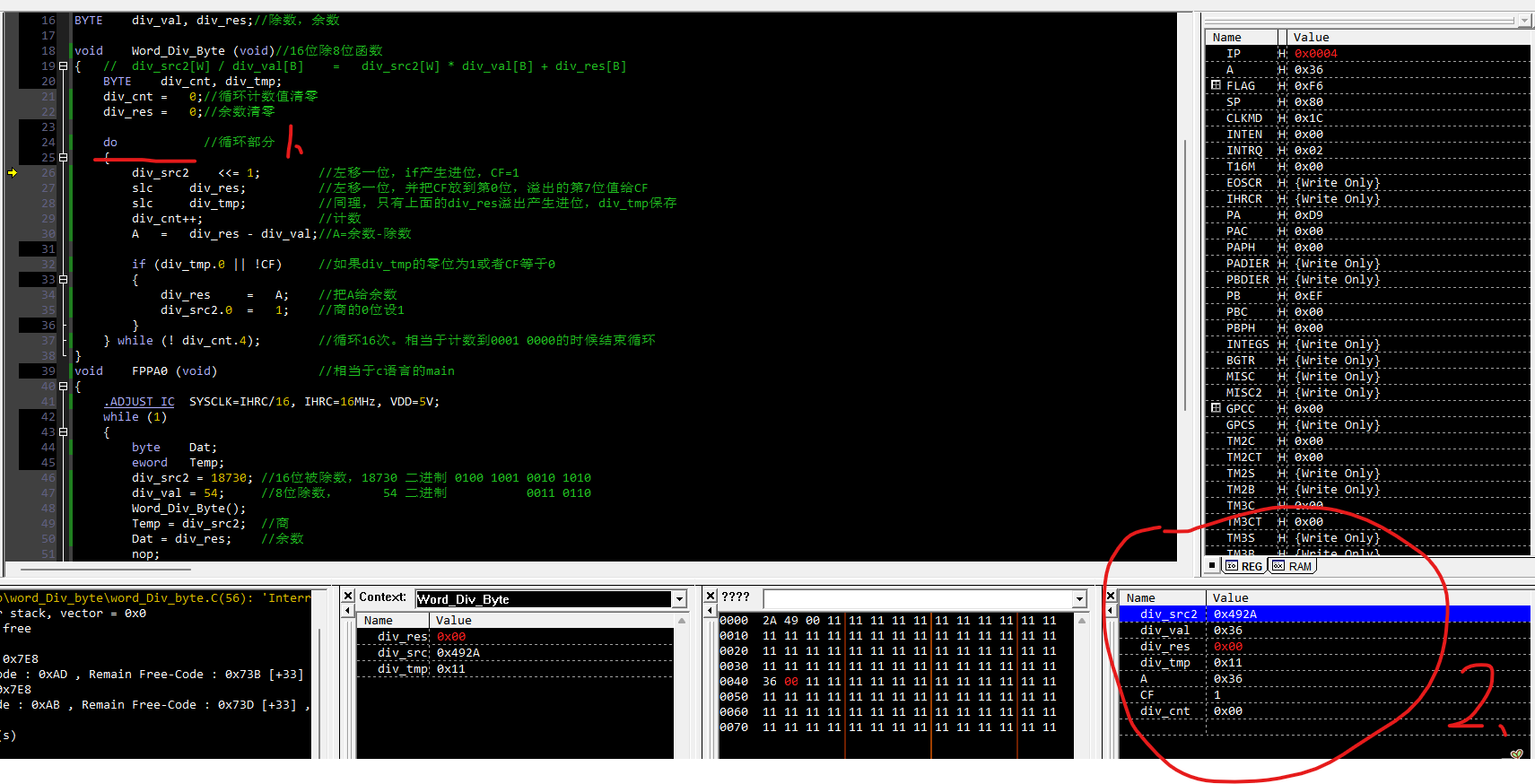

直接运行到循环开始图标点1,标点2是此时的变量表。

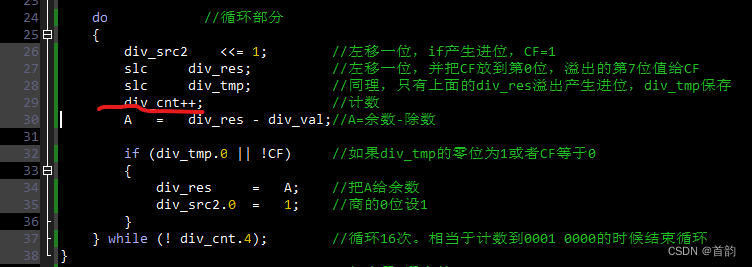

然后一直执行到

由于刚开始18730的二进制为0100100100101010，左移一位变成1001001001010100没有产生进位，前面的没有什么变化。div_cnt计数+1。

然后执行 到A = div_res - div_val;

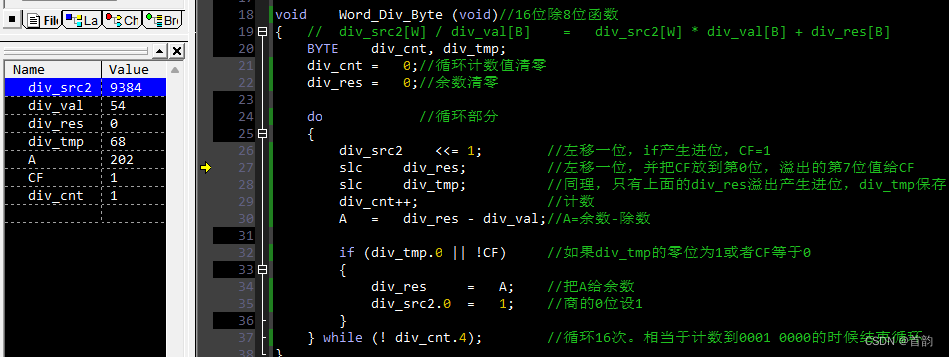

变量变成

可以看到div_val和 div_res都是无符号8位，所以0-54=256-54=202，所以A为202。同时，产生了借位，CF为1，所以并不给进入下面的if。

接下来是第二次循环

此时div_src2 <<= 1;左移产生进位，变成0010010010101000，并CF为1

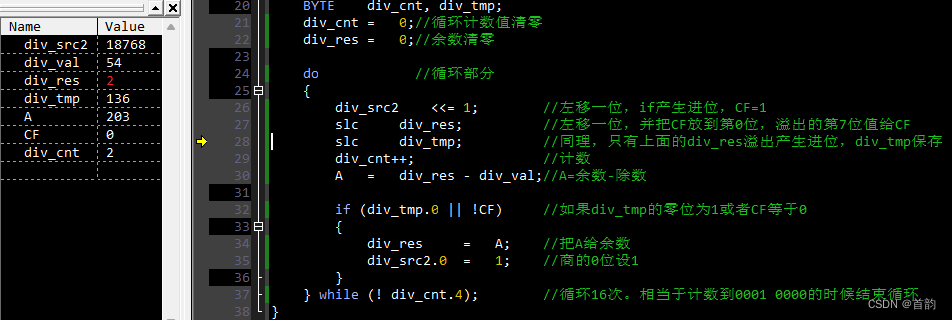

执行slc div_res;为

可以看到，如代码注释的操作。

继续执行，因为有A = div_res - div_val;在，所以要进入if语句，必须要div_res大于等于除数div_val=54，这样CF才为0，才能进入if语句。

所以是第二次循环也没有能进入if语句。

第三次循环！

div_src2左移没有产生进位，slc div_res;的结果是0000 0001变成0000 0010，每次左移有CF为1,则0位为1，否则左移后0位为0。

接下来省略。。。

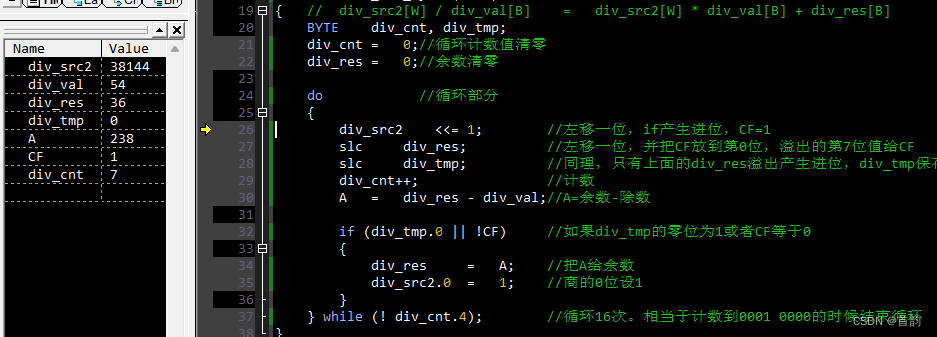

一直到第8次循环

此时div_src2为38144=1001 0101 0000 0000
div_res为36=0010 0100

div_src2左移产生进位div_src2=0010 1010 0000 0000，CF为1
div_res变成0100 1001

产生div_res大于除数54，
执行 A = div_res - div_val;则

可以看到73-54=19，可以减完，没有产生借位，CF为0，就可以进入if，
执行if,div_src2变成0010 1010 0000 0001，余数div_res变成19.

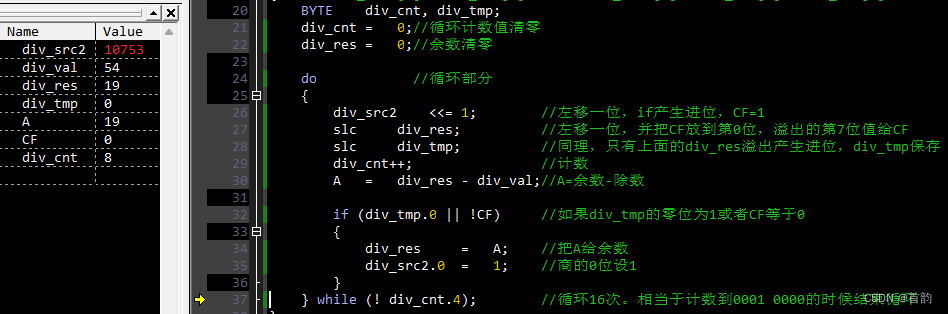

第9次循环
div_src2变成0101 0100 0000 0010
div_res变成00100110

一直循环16次，相当于把16位被除数的每一位左移，把商的结果放在0位，直到16次移位，到他们对应的位置。

结论

简单来说就是，利用移位，相当于平常的除法，18730的1能不能除54，不能。18能不能除54，不能。187可不可以除54，可以，区别在于，通过位移是相当于乘2，相当于18730=0100 1001 0010 1010，有1能不能除54。10能不能。100能不能，1001能不能，10010能不能，这样子的，直到大于等于54，则令div_src2的0位为1，随着循环到相应的位数去。
A = div_res - div_val;的作用是当余数div_res大于等于div_val除数54时，不产生借位，就会进入if，if里面就是商0位给1，并随着循环左移，最后除法完成。

可能讲的不好，有什么不明白的问我就OK
