刚学习hfss,看来很多hfss仿真,但苦于不懂怎么操作,废了九牛二虎之力勉强做出来之后,希望跟其他同学们分享一下
插入HFSS工程Design
在project manager中点击目标工程文件,在project中选择Insert HFSS Design
1、设置求解模型

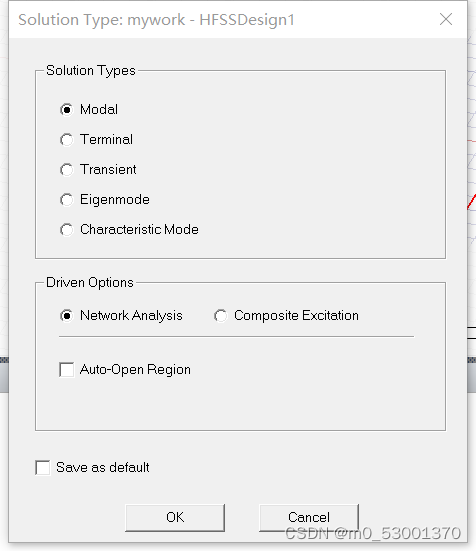

方法HFSS—solution type..(将求解模型设定为模式驱动)
2、

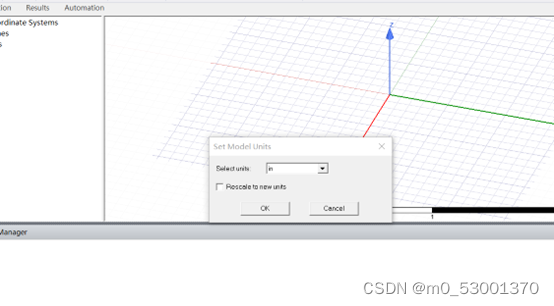

更改单位为英寸(in)
方法modelers-units
3、画出矩形波导

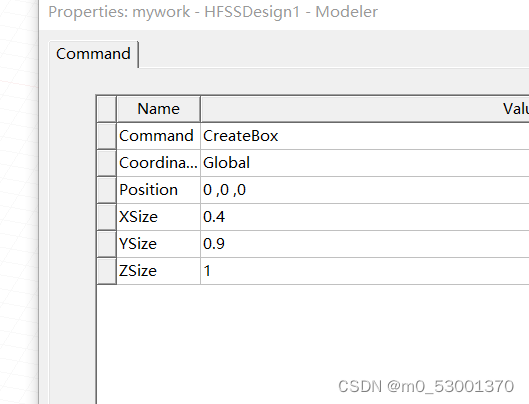

数据为
画矩形方法:点击随便画一个,在
中,BOX1为我们画的矩形,双击可以该名字,材料,透明度等;CreatBox可以改变我们矩形的位置,大小
命名是随意的,材料默认为真空
4、画出自由空间矩形
与上面画矩形波导方法一致

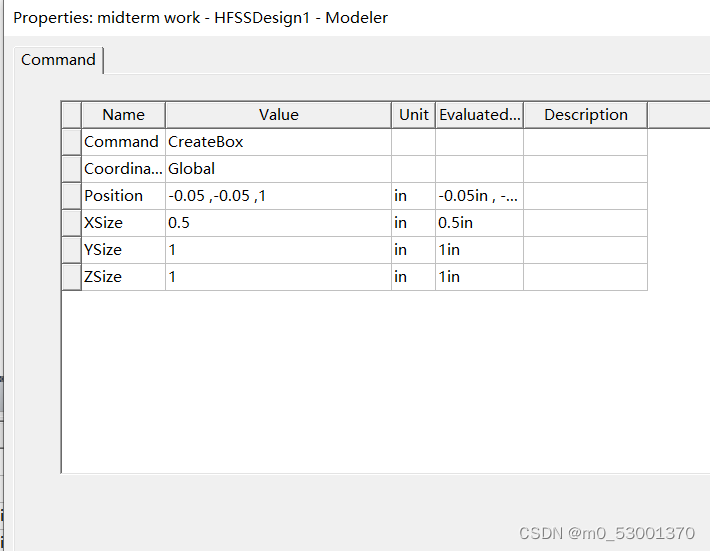

数据如下
如果无误的话;

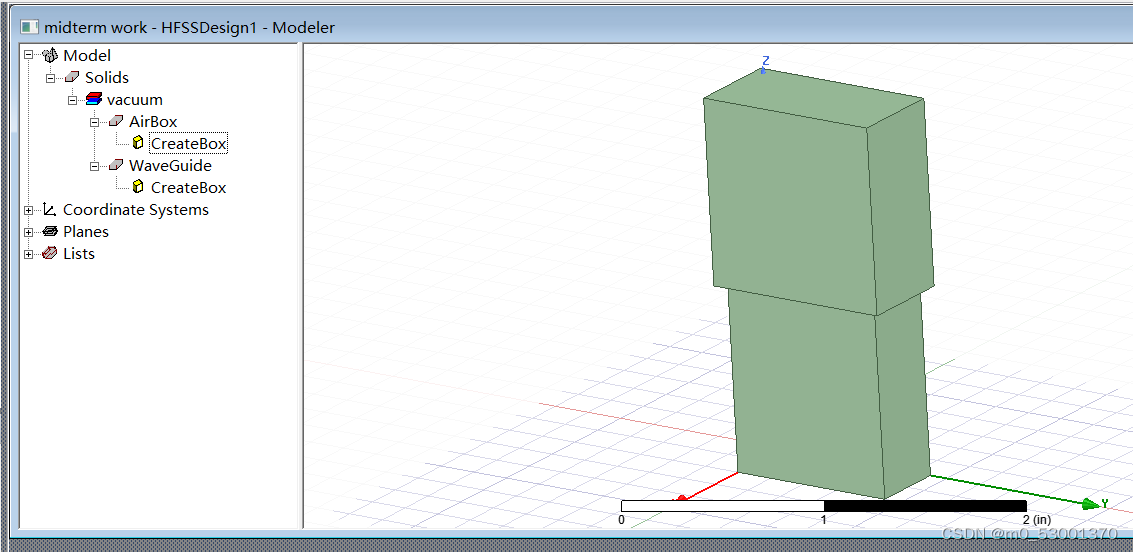

长这样:
5、设置主从边界条件
方法:

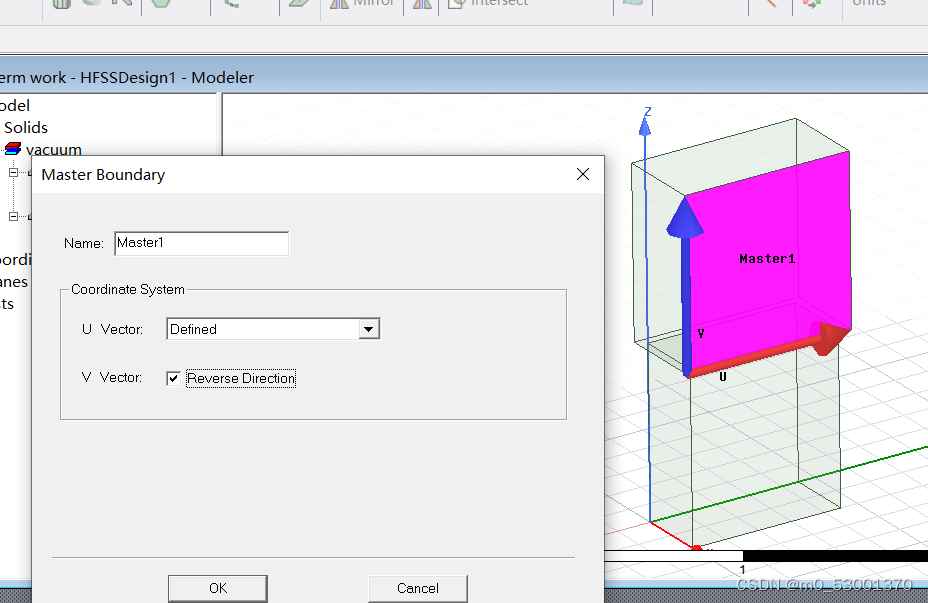

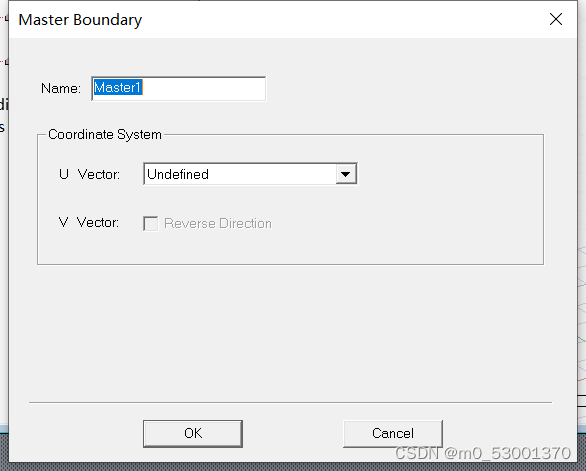

按住F就可以选择面,选空气盒子正前面,右键点击Assign Boundary(设定边界条件),选择master(主边界条件)
在这个界面,选择U Vector的方向,点击

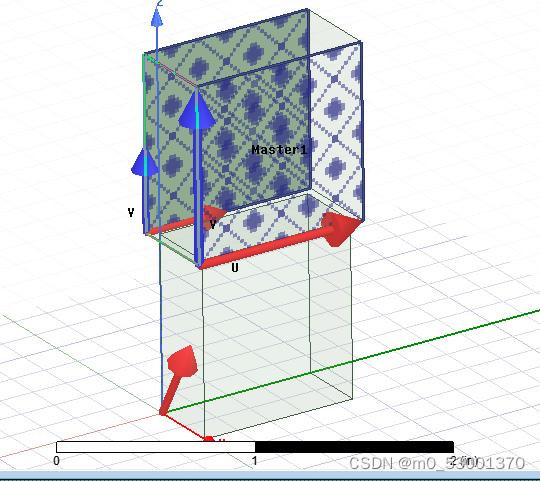

的展开符号中的NEW Vector,选择air box正面的边界点,我的选择是如下图:
这个选择是将V方向反向
点击ok就完成主边界条件的设定了
到从边界条件:
选择对应的背面,ps:快捷键ctrl+B选择背面,ctrl+D自动调整到合适大小的视角
同样的方法

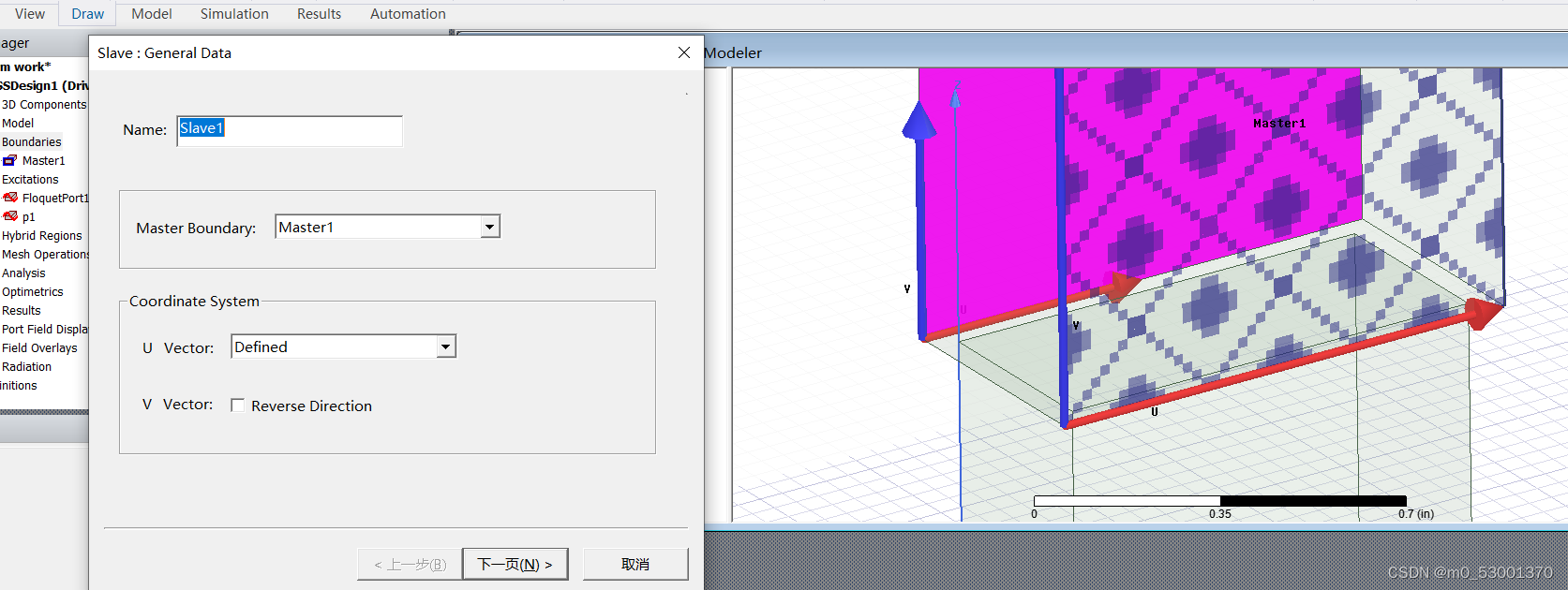

右键点击Assign Boundary(设定边界条件),选择slave(从边界条件)
在第一个选项那里选择对应的主边界条件(master1)
第二个选择new vector,跟主边界条件设定的一样
但是要保证主从的uv方向一致
这次就不点那个v反向选择
下一页
在phi和thate的选择上我选择了常量(方便后续的分析)(真小白,还不是很懂这些参数有啥用,希望各位大佬指点。。。)
写完自动弹出来让你定义这个常量 (数值在下面)

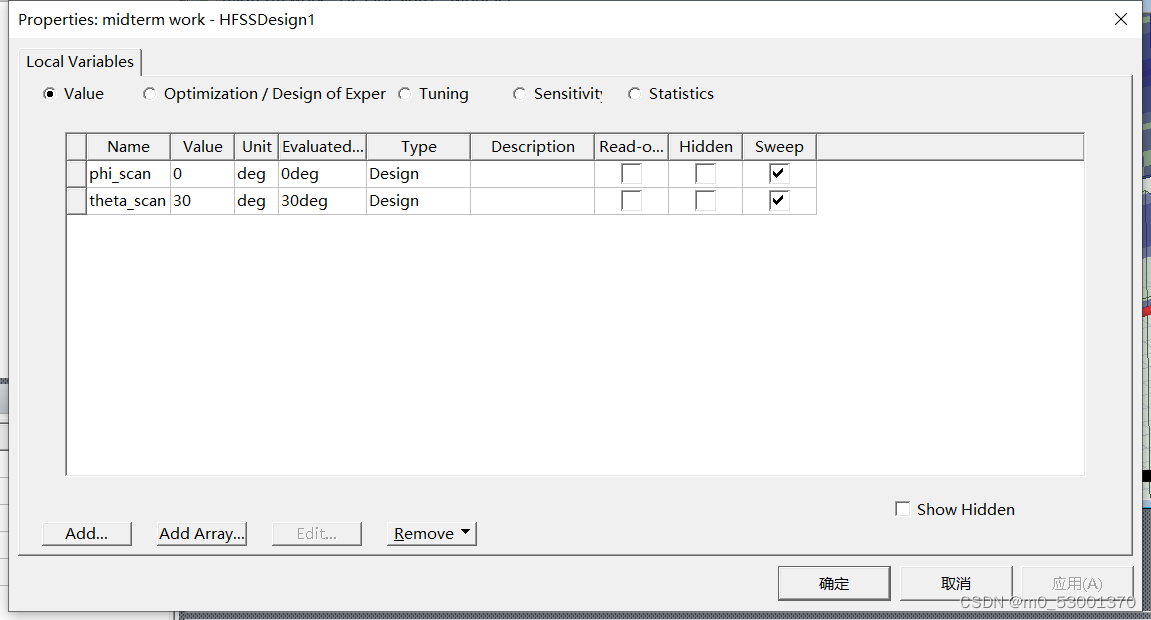

这是我定义的常数
查看方法:点击HFSS选项里的倒数第二个
定义完长这样

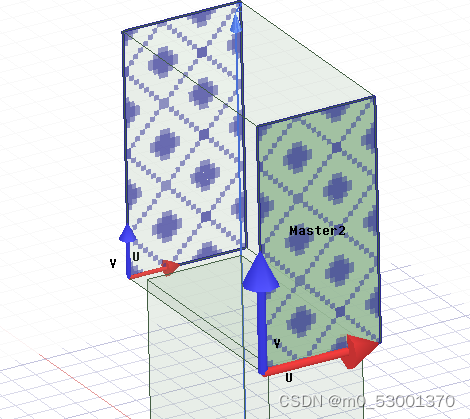

接着定义左右的主从边界条件
同样的步骤,我选择右方向为主
做完长这样:
6、Floquet激励设置
点击空气盒子的上表面
右键选择激励(assign excitation)然后选择Floquet port

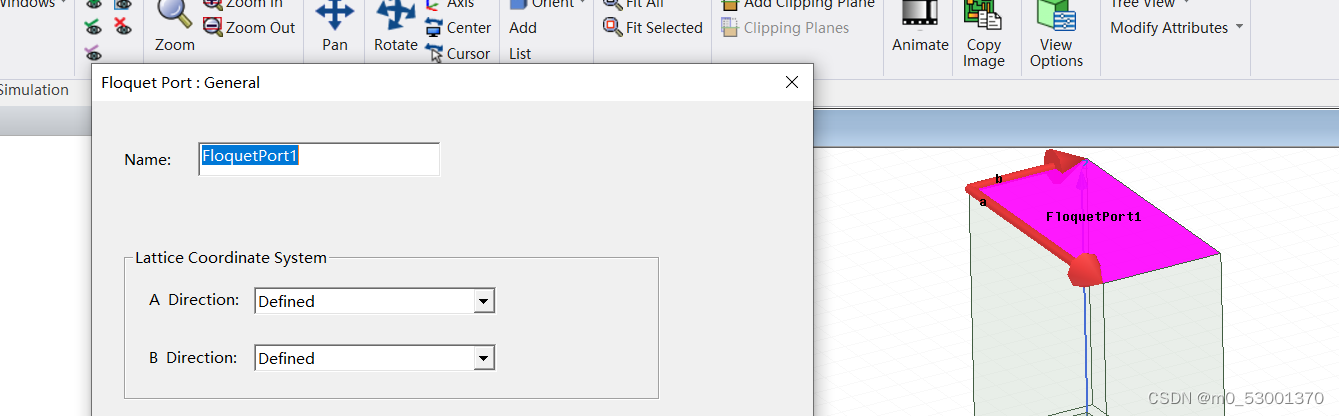

同样的方法,定义方向(记得选择顶点,这样方向才是正确的)
翻到下一页

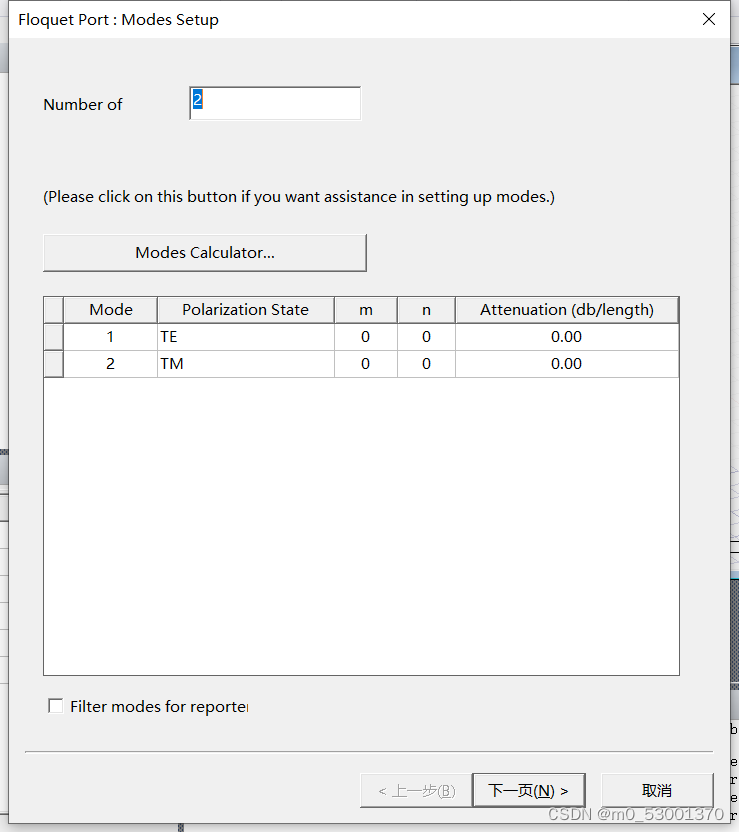

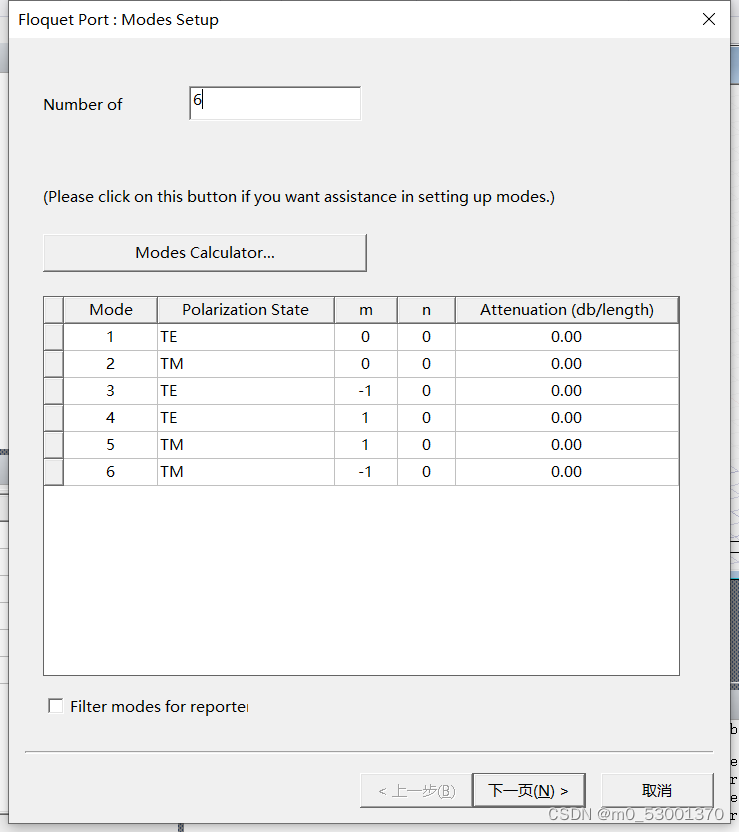

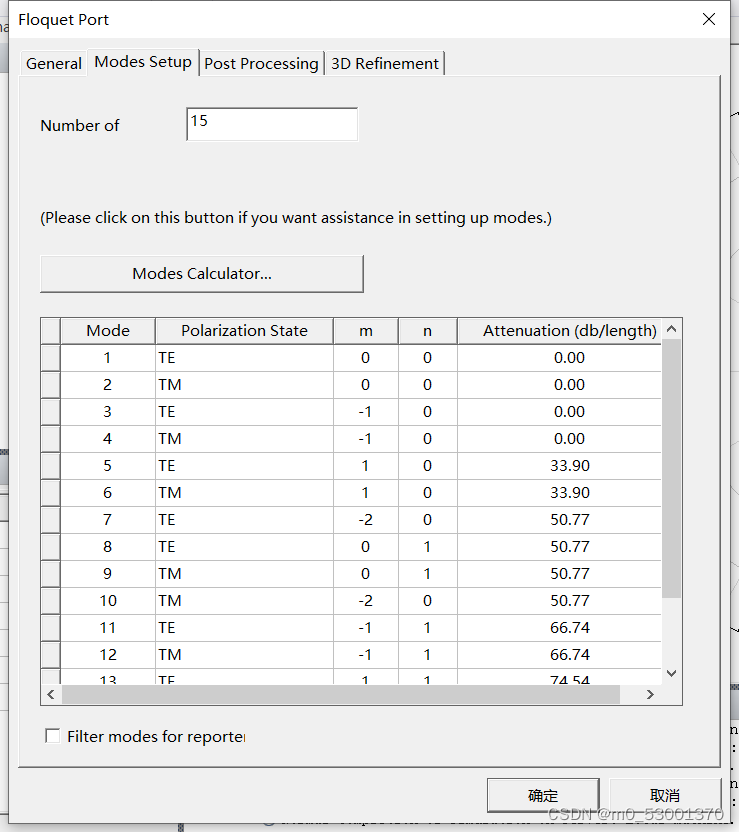

模式的选择,这个时候点击模式计算器

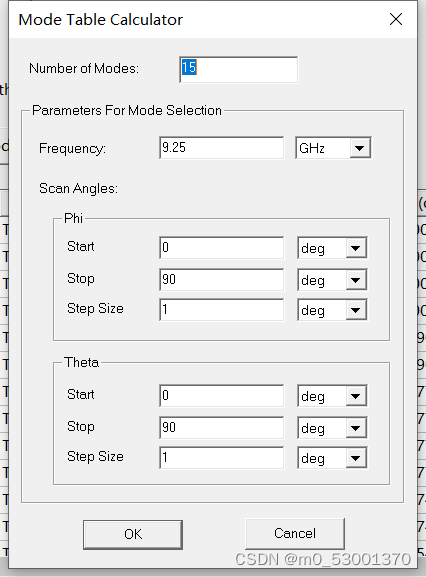

模式选多点,让它算多点,其他填入参数就行(寄,我这里发现这两参数不是很懂,根本不懂它指定了什么方向),9.25Ghz是波导的谐振频率
点ok开始算,结果如下
发现有六个模式损耗较少,要考虑,所以在这个页面的number of里写入4,然后一路点ok下去,就设置好了Floquet激励
7、设置波端口激励
点击矩形波导的下表面,右键选择定义激励里面的wave port,这个的方法。。跟前面的差不多
一路点ok就行,用默认的参数,没有要改动的地方,如果成功的话,应该是这样的
8、添加仿真分析

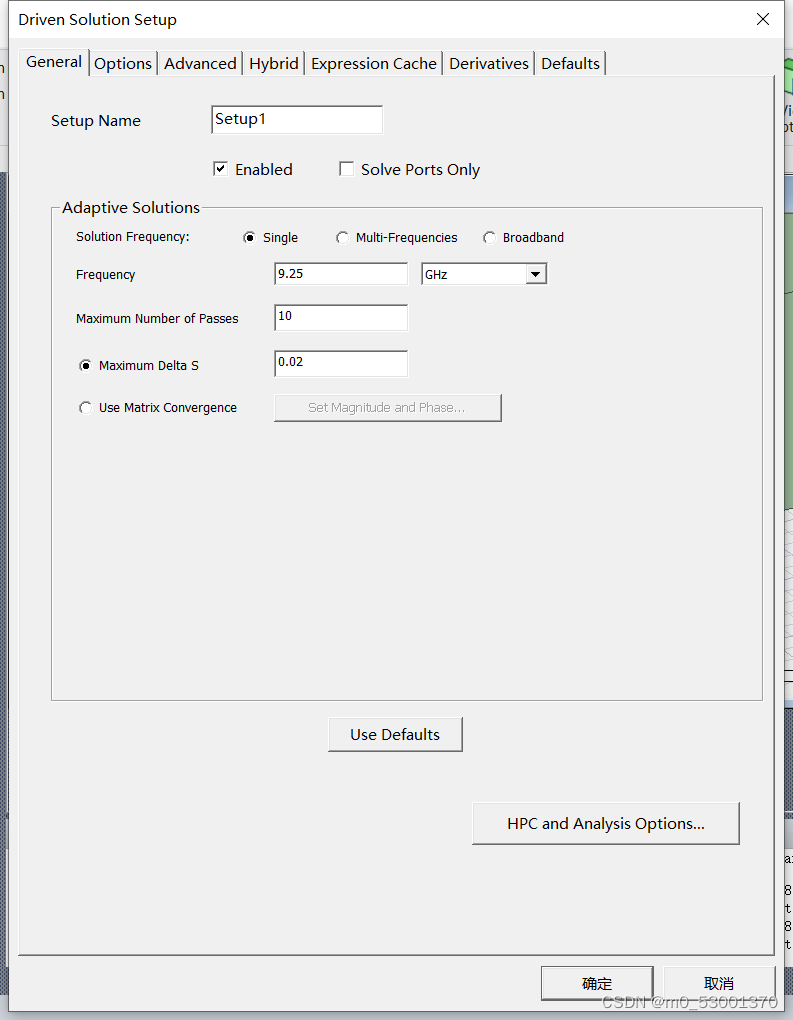

看到 ,右键,add solution setup,参数修改如下
9.25GHz是谐振频率,10是最大迭代次数(应该)
点击确定就可以了,成功后这里就多了这个分析在Analysis下面

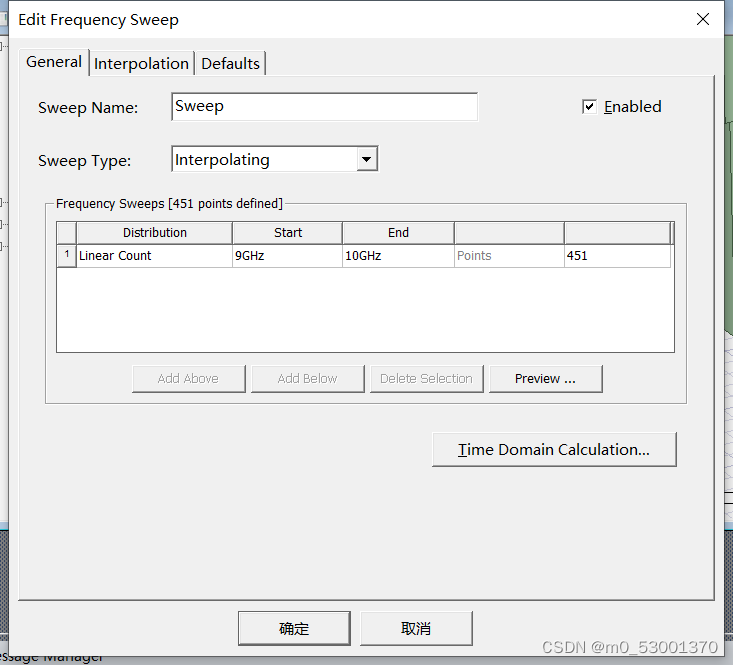

然后在我们刚刚定义的仿真里定义sweep扫频
右键——add frequency sweep,9GHZ到10GHZ就行了
到这里就可以去检查了
HFSS——validation check
像这样都是√就表明之前的步骤没问题
这里说明一下,validation check上面的步骤才是标准的步骤
无误以后,右键点击工程目录里我们刚刚定义的sweep,直接analysis
但是还没有图
要在result里面添加才有
仿真完了后
我们要看场强图,就要在工程目录下的radiation右键点击insert far field setup——infinite Sphere

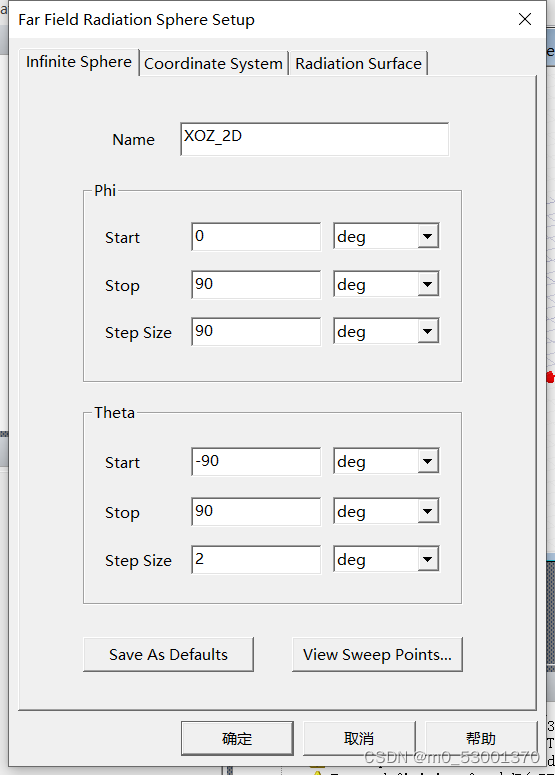

XOZ平面场强图定义

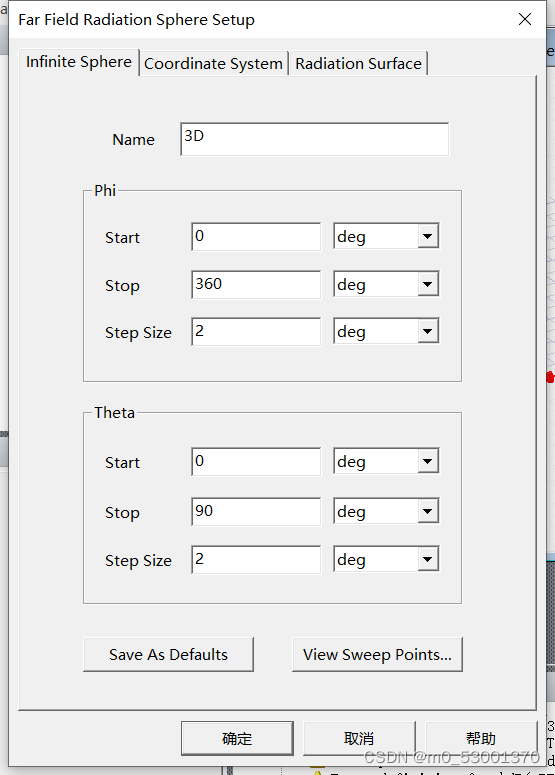

同样的方法, 3D场强图定义
然后查看场强方向图

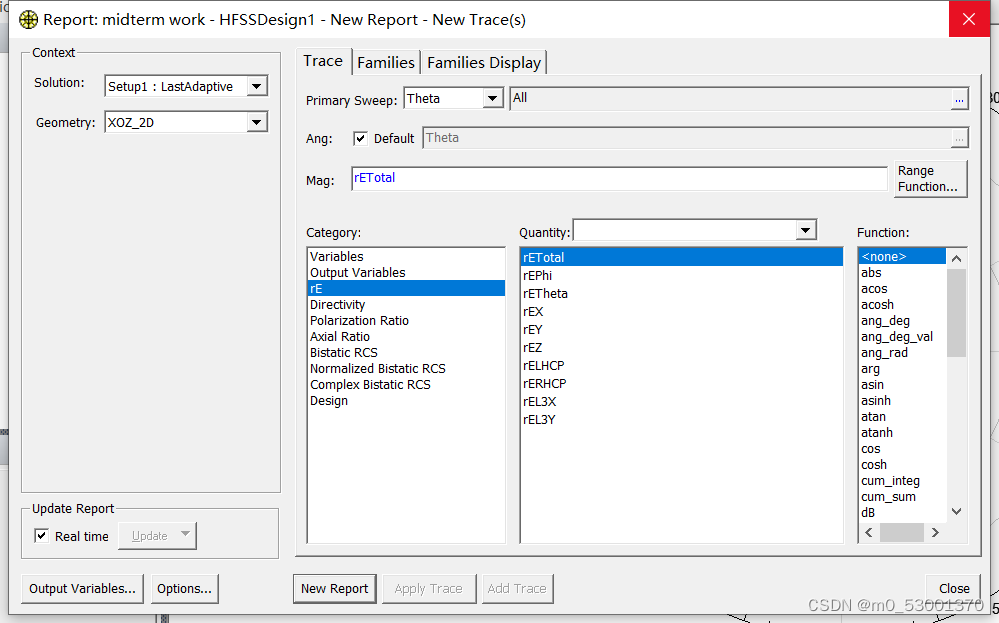

右键result——create far fields report——radiation pattern

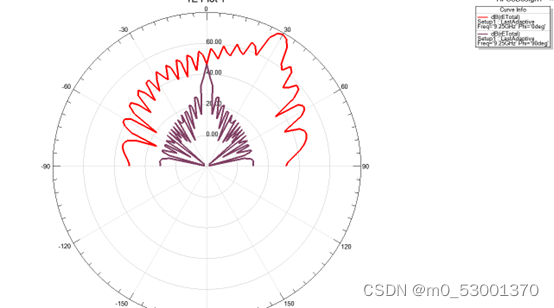

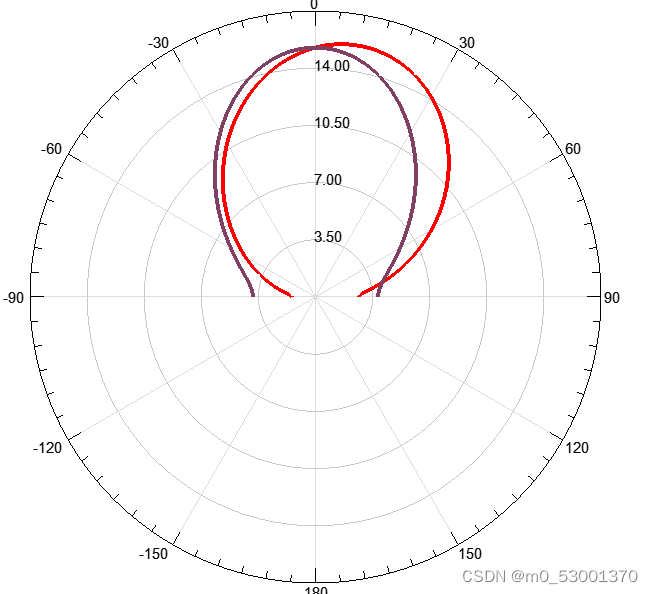

new report就出结果:xz和yz平面方向图
同样的

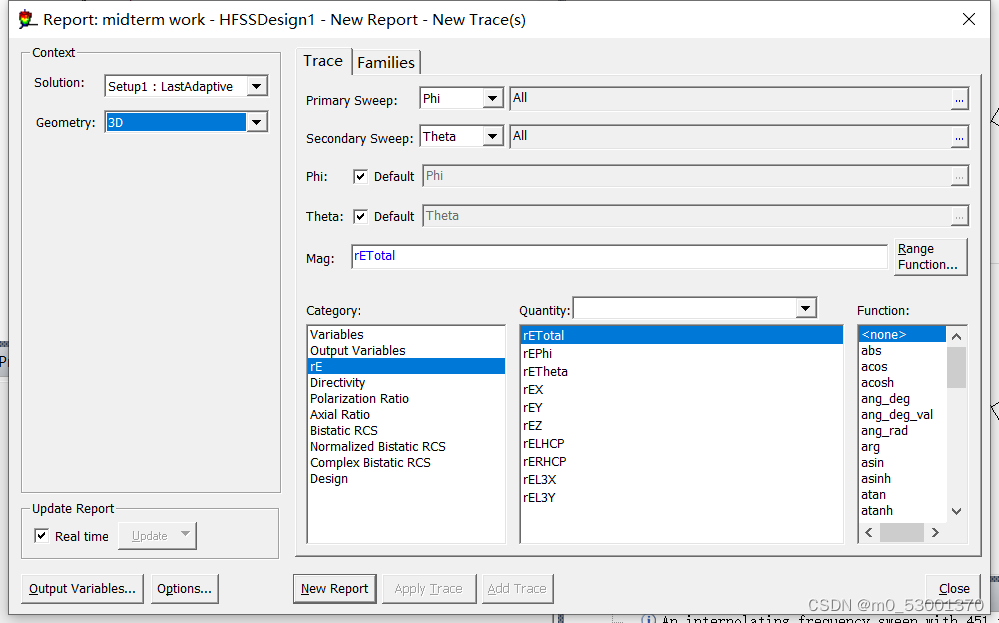

右键result——create far fields report——3D polar port
注意左边要改为刚刚设置的“3D”
结果如下

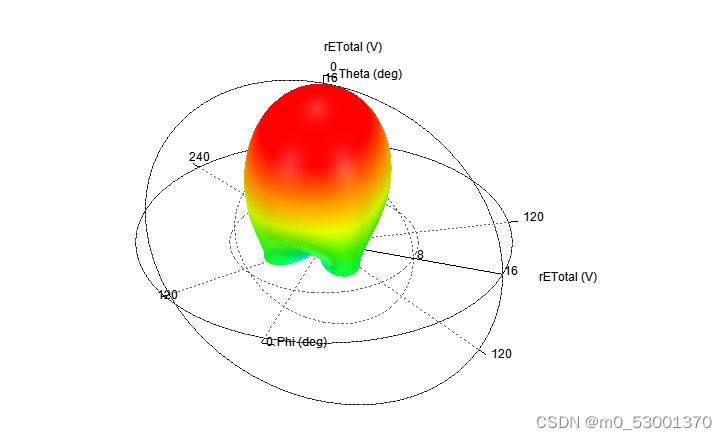

z大于0的三维方向图结果:
9、阵列设置
这里单元法比较简单

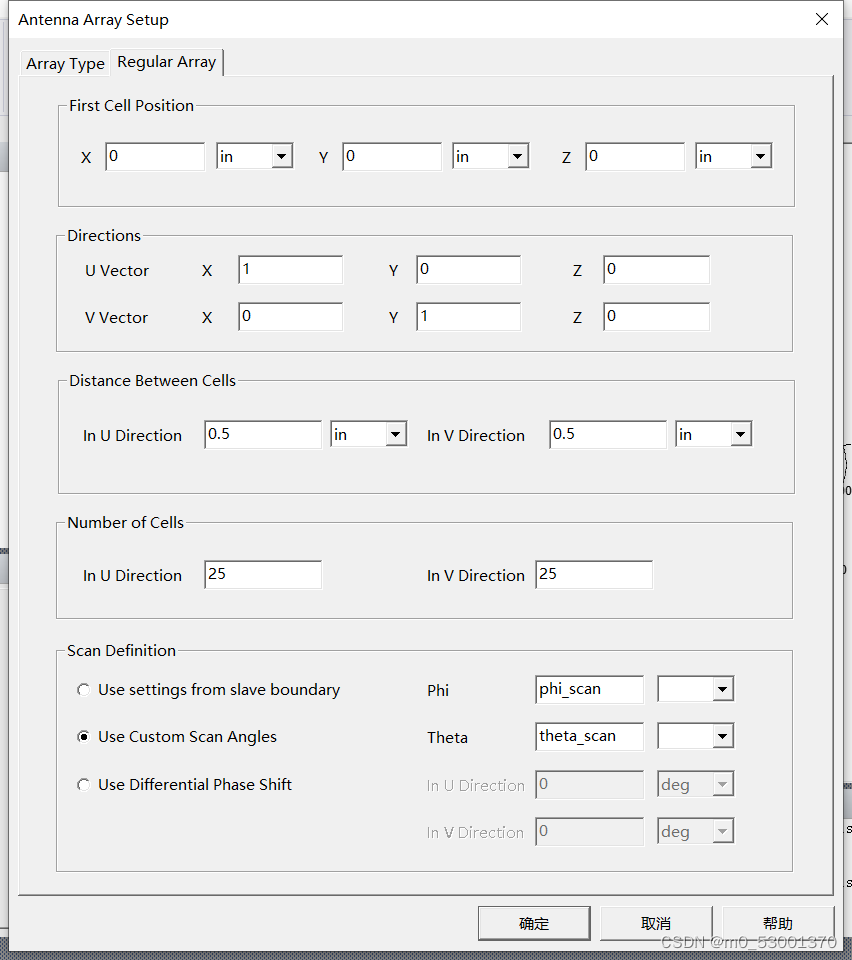

右键radiation——antenna array setup选择第二个
它会增加一个新页面regular array,点击进入
按如下设置

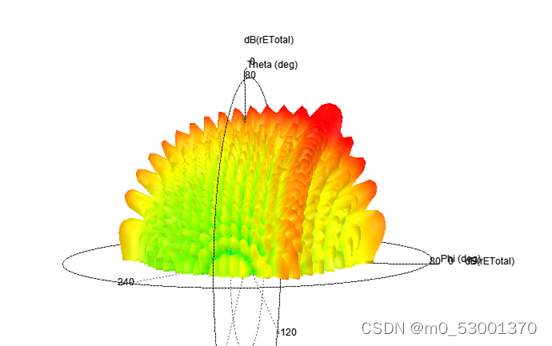

结果在之前设置的xz和yz平面方向图 和 三维方向图
