矩形波导的仿真（HFSS+Matlab）

矩形波导的仿真（HFSS+Matlab）

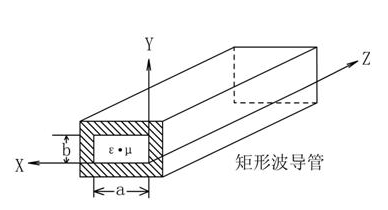

矩形波导知识点

  矩形波导是单导体结构，不能传输TEM模，只能传输TE模或TM模。尽管矩形波导中可能存在无数个TE模和TM模，但是否能在波导中传输，取决于工作波长和波导尺寸之间的关系。因此可以通过选择合理的的工作波长和波长尺寸,仅让需要的模传输。
  矩形波导主模是TE₁₀。对于TE模，E_z=0,H_z≠0，因此电场分布在矩形波导的横截面内，而磁场在空间形成闭合曲线。

矩形波导中电磁波

• 无论什么形式的电磁波要在波导中存在，满足以下条件：
  场结构满足波导边界条件
  传输信号的工作频率高于该模式截止频率


矩形波导HFSS仿真

• 仿真铜制BJ-48矩形波导工作在5cm波段（3.94~5.99GHz），矩形波导横截面宽47.55mm，横截面窄边22.15mm

创建模型

• 该长方体为金属矩形波导，需要将除了左、右端口面之外的其他
