降压型Buck电路详解

前文详细讲解了BOOST电路的工作原理和电感电容选型介绍。具体可参考双胞胎，不能只有“BUCK”，没有“BOOST”！，两个相辅相成，今天再来详细介绍一下BUCK电路。

一、电感电流连续工作模式(CCM)

此模式下，电感电流连续。

1.工作原理：

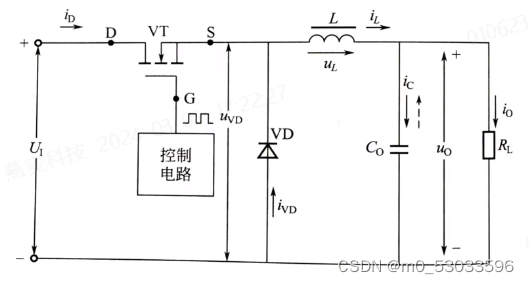

VT管(开关管)：
当栅极(G)电位高于源极(S)电位时，DS导通，即VT管导通。当栅极(G)电位低于源极(S)电位时，DS截止，即VT管关断。
Ton期间：控制脉冲，VT管导通，电流经UI正极–>VT管–>电感L–>电容Co、负载$R_L$–>UI负极。期间IL逐渐增大，L两端产生自感电动势(电流从左到右，为了抑制电流增大，内部产生左 + 右 - 的自感电动势(相当于电压源、电流从负到正)，)，电感开始储能。
Toff期间：不控制脉冲，VT管截至，电流经电感L–>电容C、负载$R_L$–>二极管VD。期间$I_L$逐渐减小，L产生左 - 右 + 的自感电动势，电感开始释放能量。

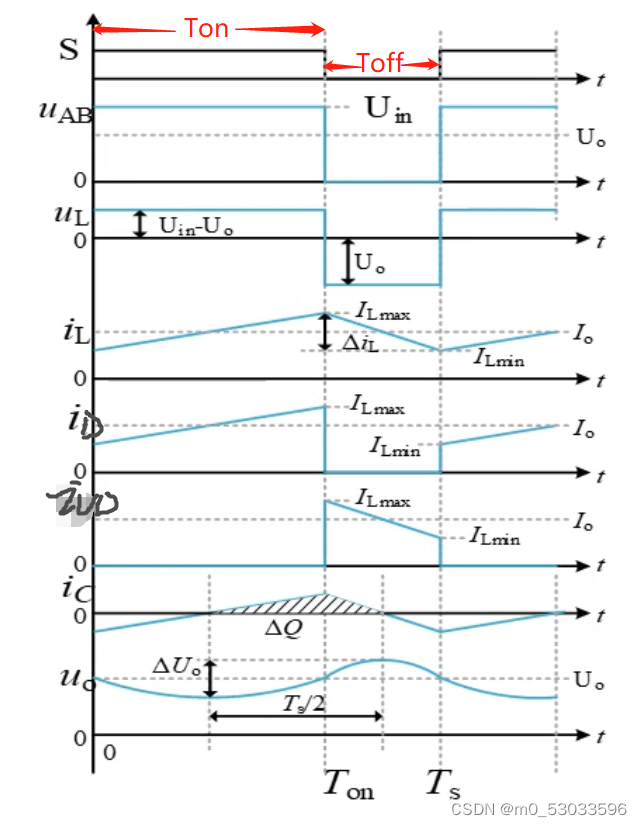

2. 电路相关参量波形图分析:

(1). $U_{GS}、U_{DS}、U_{VD}(U_{AB})、U_L$

Ton期间：栅极(G)电位高于源极(S)电位时，DS导通，即VT管导通。二极管截止，电压$U_{VD}=U_I$。电感两端产生左 + 右 - 的自感电动势，由基尔霍夫电压定律得：$-U_I+U_L+U_O=0$，则$U_L=U_I-U_O$。
Toff期间：当栅极(G)电位低于源极(S)电位时，DS截止，即VT管关断。二极管导通，电压$U_{VD}=0$。电感两端产生左 - 右 + 的自感电动势(与定义的$U_L$方向相反)，由基尔霍夫电压定律得：$-(-U_L)+U_O=0$，则$U_L=-U_O$。

(2). $I_L、\Delta I_L(电感纹波电流)、I_L(max)$

Ton期间：导通时，流过电感的电流逐渐增大。$U_{\mathrm{L}}=\mathrm{L}\frac{di}{dt},\to I_L=I_L(0)+\underset{0}{\overset{t}{\int }}\frac{U_I-U_{\mathrm{O}}}{\mathrm{L}}\mathrm{dt}\to I_L=I_L(\min )+\frac{U_I-U_{\mathrm{O}}}{\mathrm{L}}\mathrm{t}$
Toff期间：关闭时，流过电感的电流开始减小。$U_{\mathrm{L}}=\mathrm{L}\frac{di}{dt},\to I_L=I_L({\mathrm{t}}_{\mathrm{on}})+\underset{{\mathrm{t}}_{\mathrm{on}}}{\overset{t}{\int }}\frac{-U_{\mathrm{O}}}{\mathrm{L}}\mathrm{dt}\to I_L=I_L$
