分压式偏置放大电路

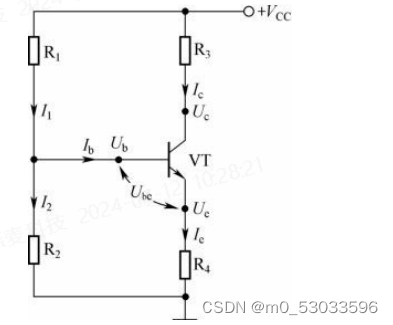

分压式偏置放大电路是一种应用最为广泛的放大电路，这主要是因为它能有效克服固定偏置放大电路无法稳定静态工作点的缺点。分压式偏置放大电路如下图，该电路为NPN型三极管构成的分压式偏置放大电路。R1 为上偏置电阻，R2 为下偏置电阻，R3 为负载电阻，R4 为发射极电阻。

1. 电流关系

如图可知：

2. 电压关系

接通电源后，电源为三极管各个极提供电压，$+V_{CC}$ 电源经 R3 降压后为VT提供集电极电压Uc ，$+V_{CC}$ 经R1 、R2 分压为VT提供基极电压Ub，电流Ie 在流经R4 时，在R4 上得到电压$U_{R4}$ ，$U_{R4}$ 大小与VT的发射极电压Ue 相等。图中的三极管VT处于放大状态，Uc 、Ub 、Ue 满足以下关系：

3. 三极管内部两个PN结的状态

由于Uc > Ub >Ue ，其中 Uc > Ub 使VT的集电结处于反偏状态，Ub > Ue 使VT的发射结处于正偏状态。

4. 静态工作点($I_b、Ic、U_{ce}$)的计算

在电路中，三极管VT的电流$I_b$远小于电流I1 ，基极电压Ub 基本由 R1 、R2 分压来确定，即:

由于$U_{be} =Ub −Ue = 0.7V，所以三极管VT的发射极电压为 $Ue=Ub-0.7$, 而 $Uc=V_{CC}-R3\ast Ic$.

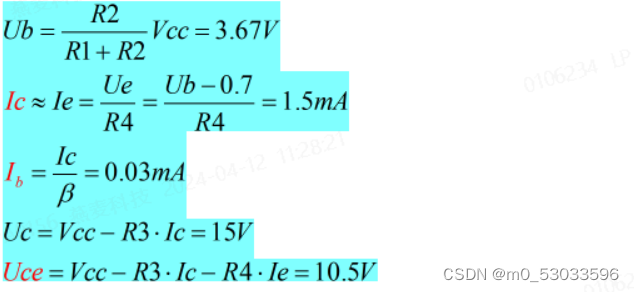

例：$\mathrm{Vcc}=18\mathrm{V}，R1=39\mathrm{K}\Omega ，R2=10\mathrm{K}\Omega ，R3=3\mathrm{K}\Omega ，R4=2\mathrm{K}\Omega ，\beta =50$, 求静态工作点。

5. 静态工作点($I_b、Ic、U_{ce}$)的稳定

与固定偏置放大电路相比，分压式偏置放大电路最大的优点是具有稳定静态工作点的功能。分压式偏置放大电路静态工作点稳定过程分析如下：

当环境温度上升时，三极管内部的半导体材料导电性增强，VT管的$I_b、Ic$增大----> Ie 增大-----> $Ue=R4\ast Ie$,Ue增大-------> $U_{be}=Ub-Ue$, 而 $Ub=\frac{R2}{R1+R2}Vcc$基本不变, $U_{be}$减小------->$I_b$减小----->Ic减小-------->$I_b、Ic$减小到正常值，从而稳定了三极管的电流$I_b、Ic$。

.

.
