1.选择Maxwell3D模块,双击“geometry”,在里面导入x_t文件,然后调试好仿真。(跟电磁仿真流程一样)

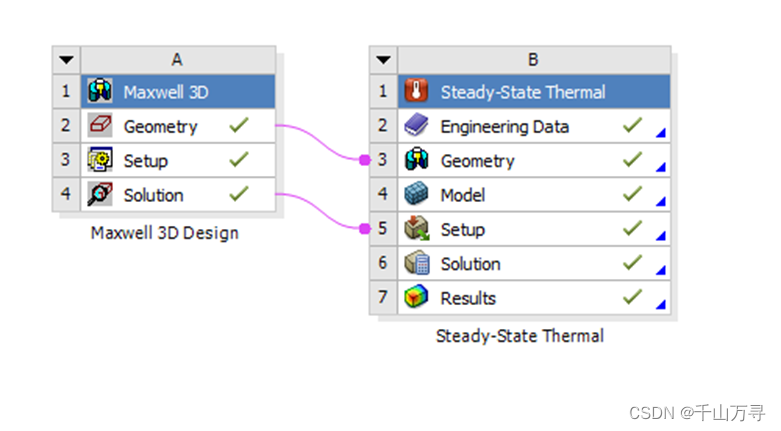

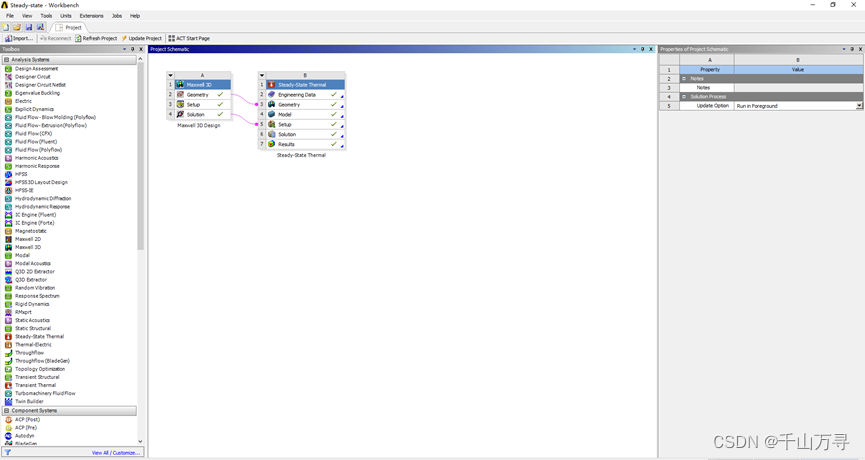

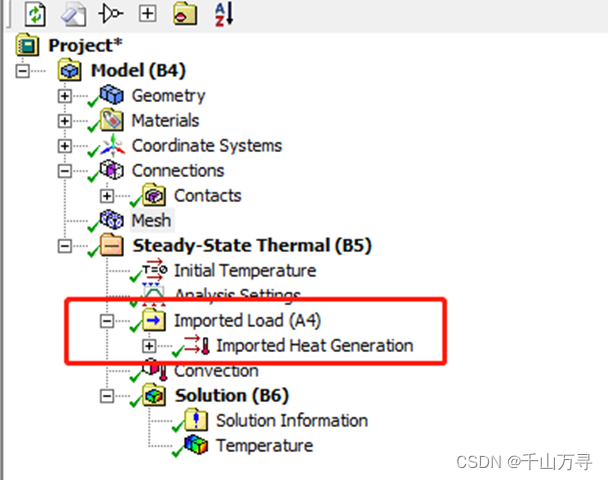

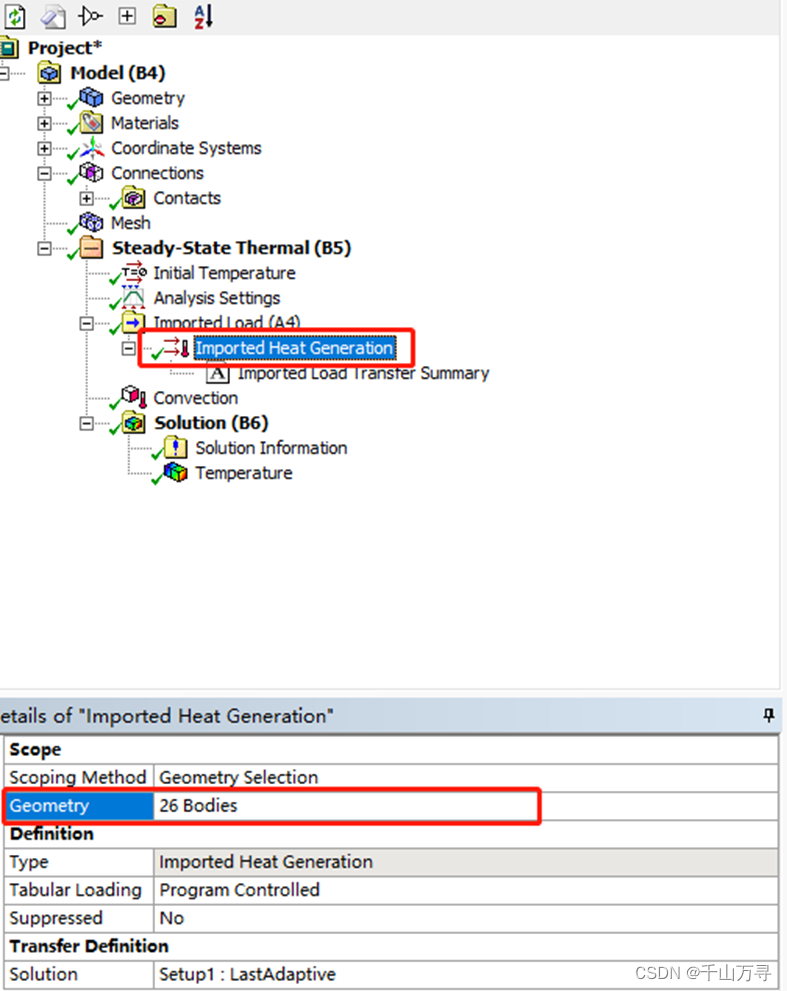

2.仿真完成后,就是把电磁仿真的结果导入到热仿真中(Steady-state Thermal),注意连线(B3拖到A2上;B5拖到A4上)

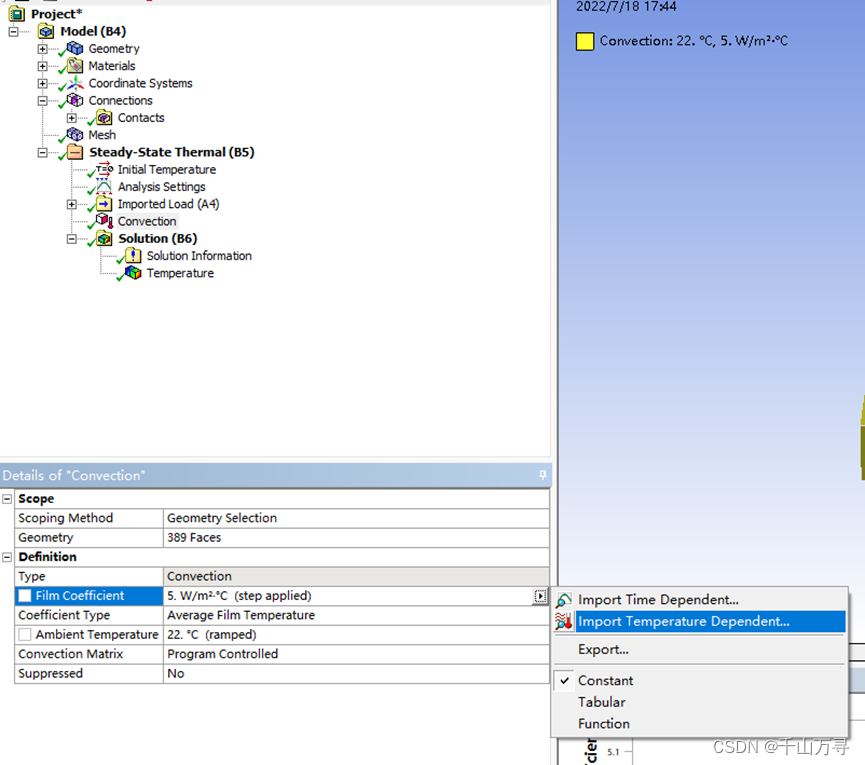

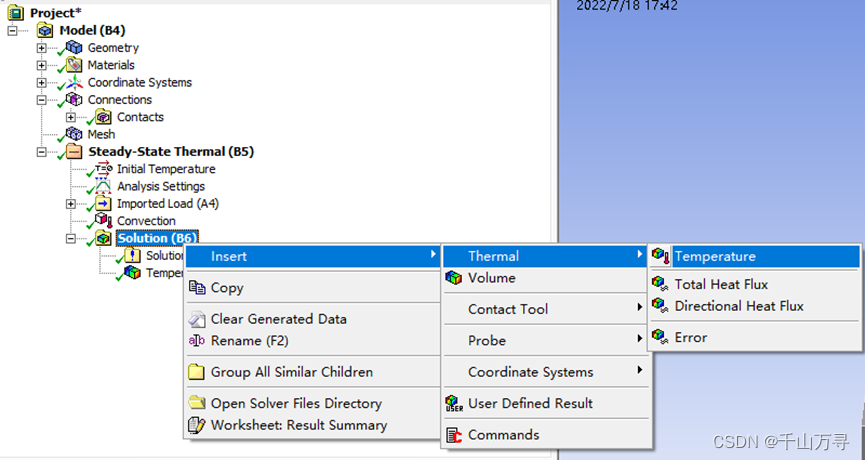

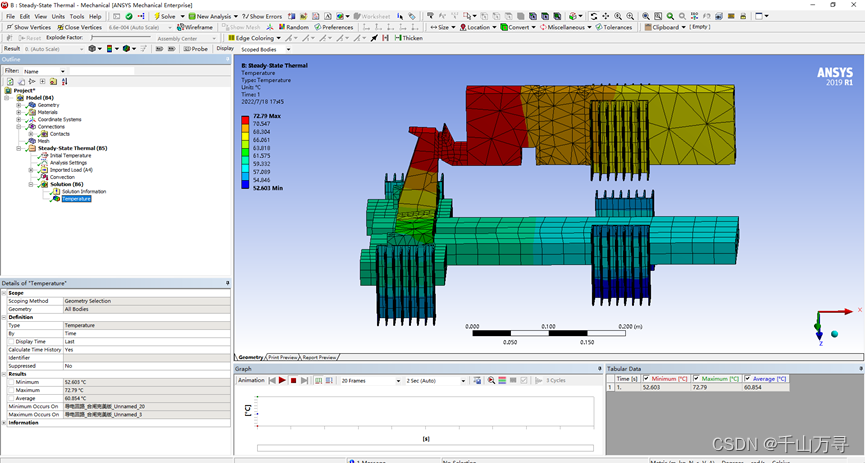

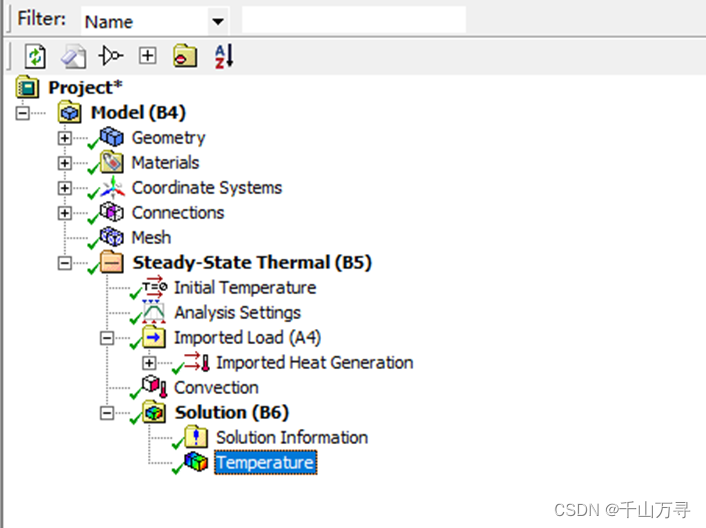

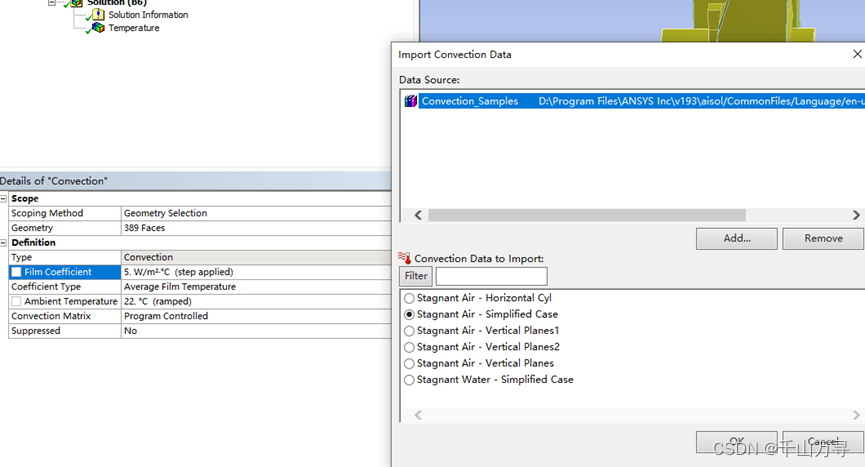

3.然后开始定义热仿真模块。
B2—定义材料。

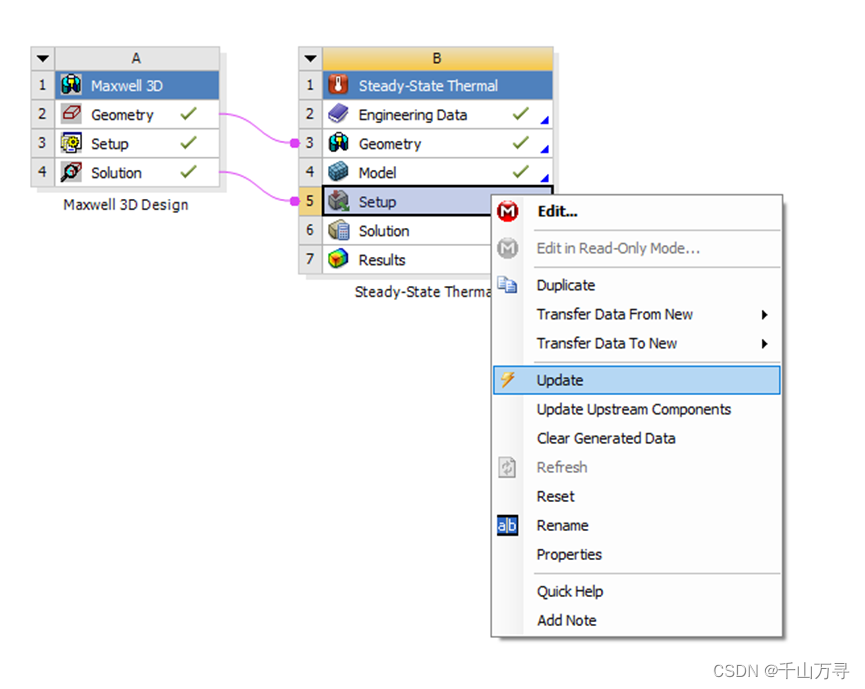

B3—就是A2导入过来的模型,但是要右击,选择“Update”,有对勾才是导入完成。见下图:

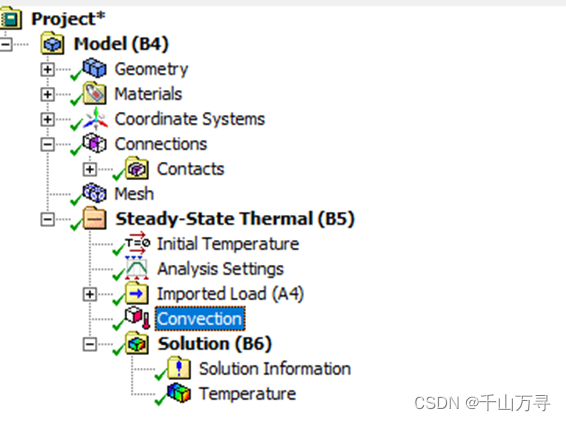

B4—双击B4进入model界面,这里主要是:
(1)完成Geometry的更新;

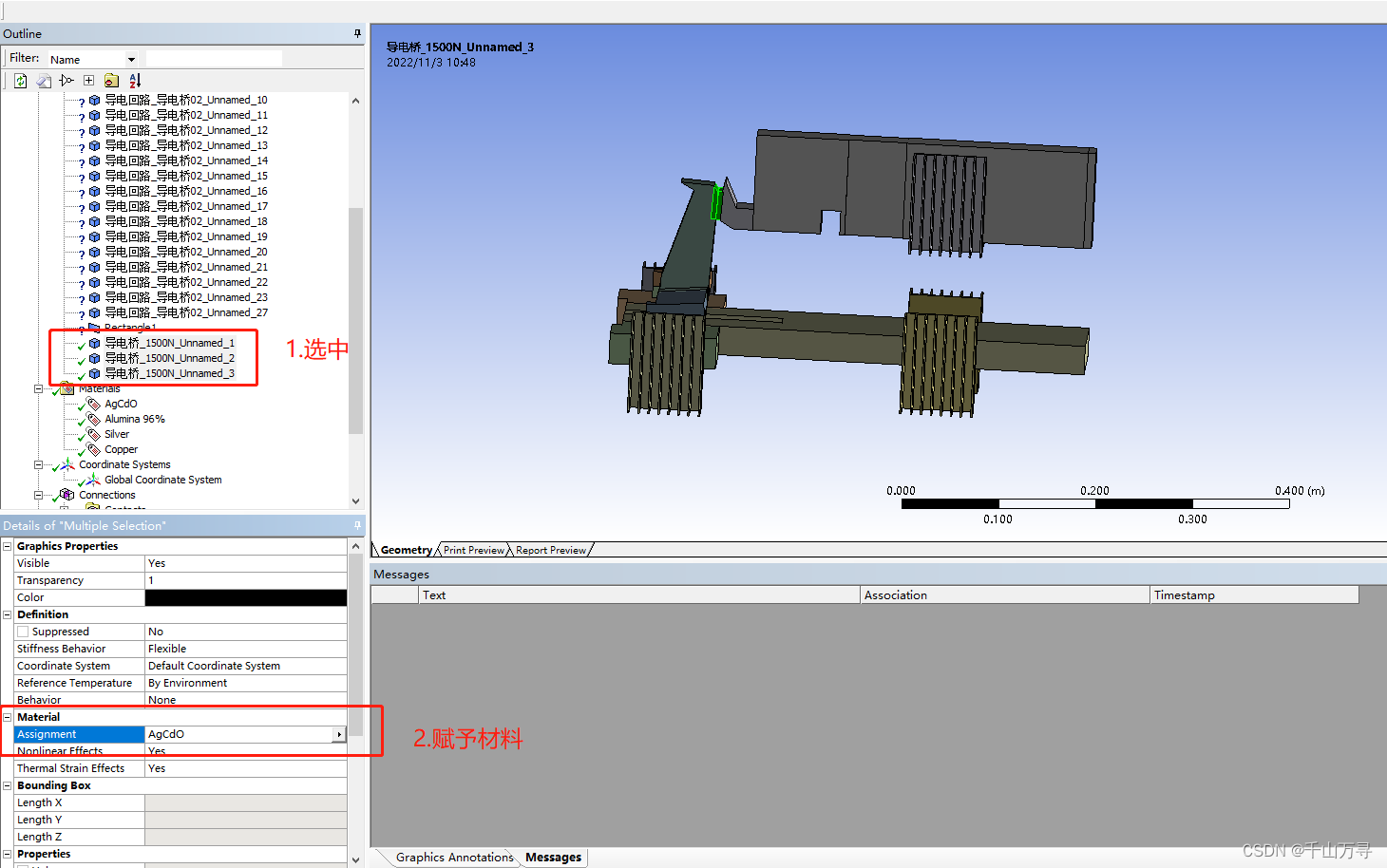

(2)给部件赋予材料。geometry才会出现✔。

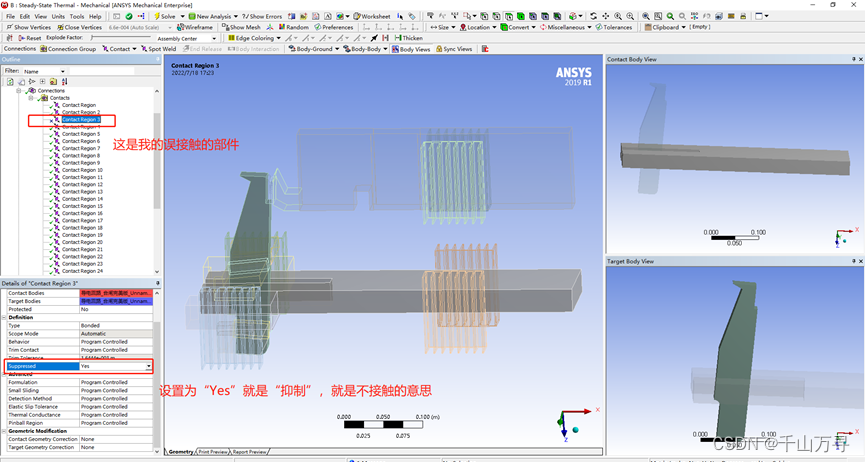

(3)检查connections,有没有误接触的地方,有的话就设置为“抑制”,见下图。

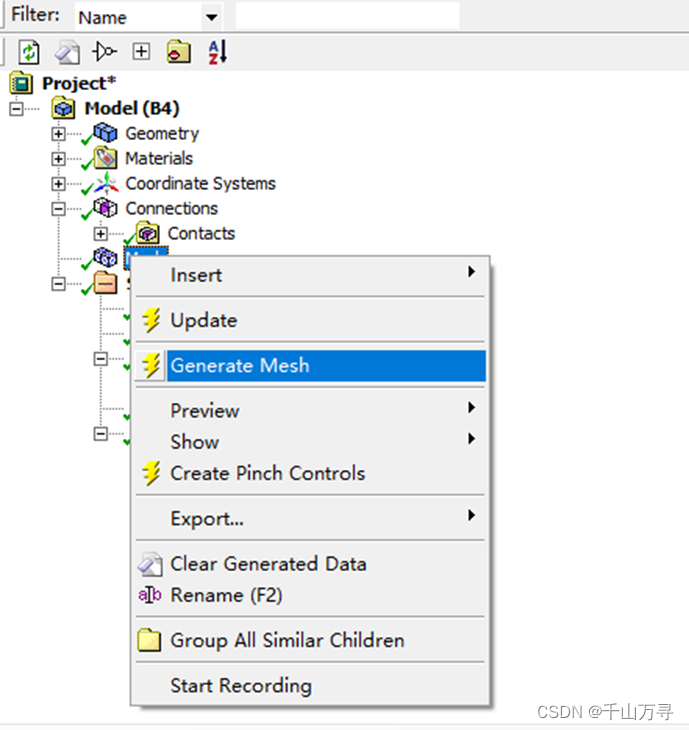

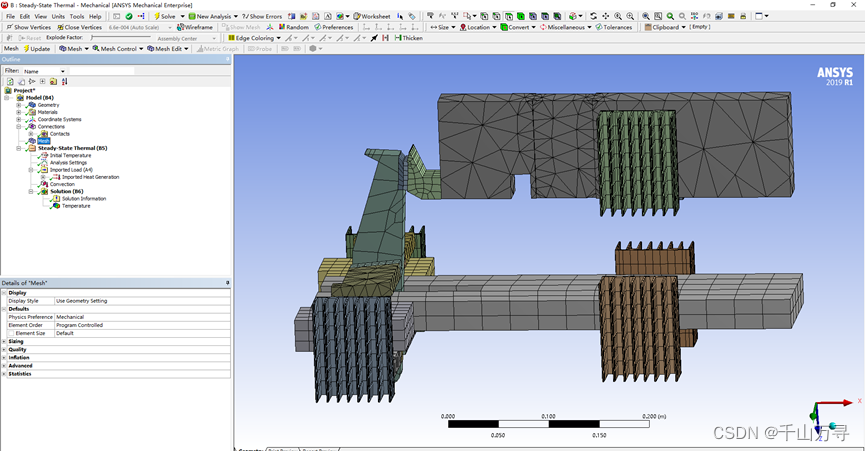

(4)就是剖分网格了,右击“mesh”,点击“Generate Mesh”,生存网格。

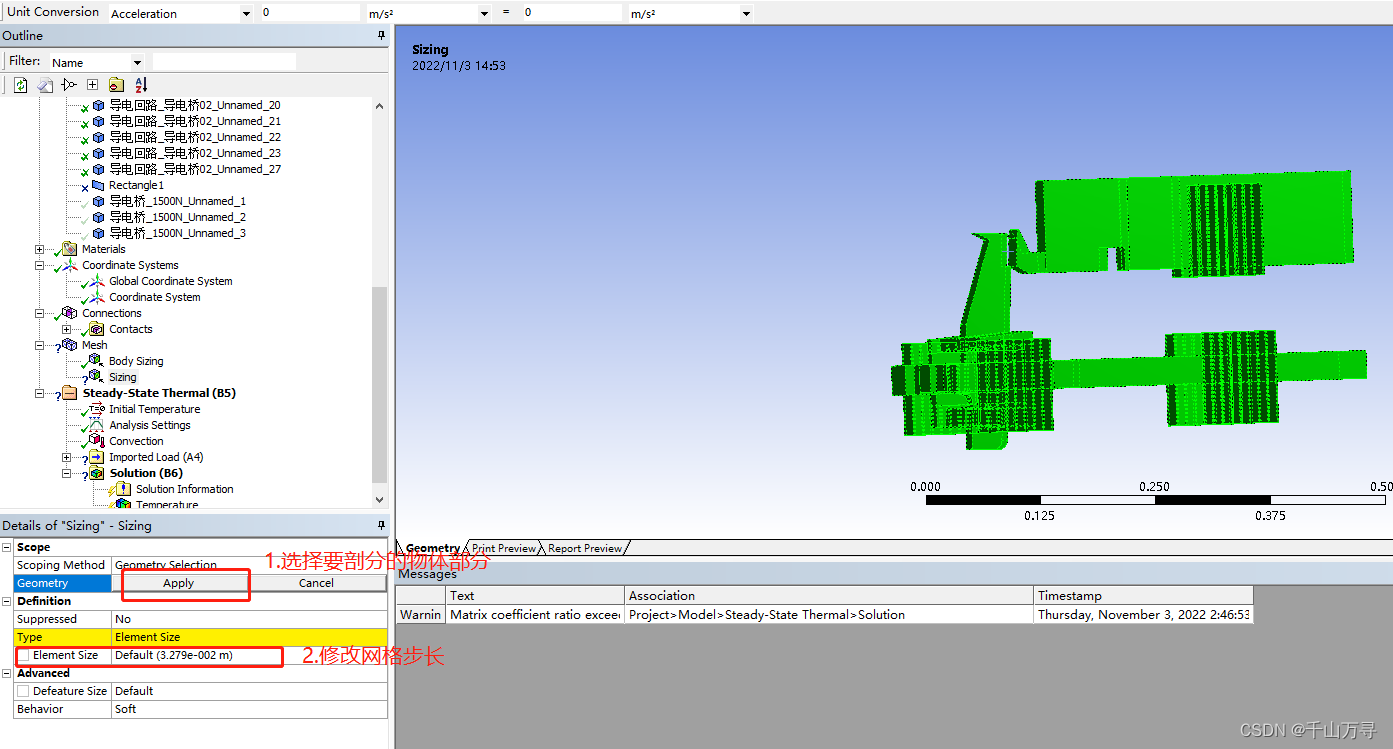

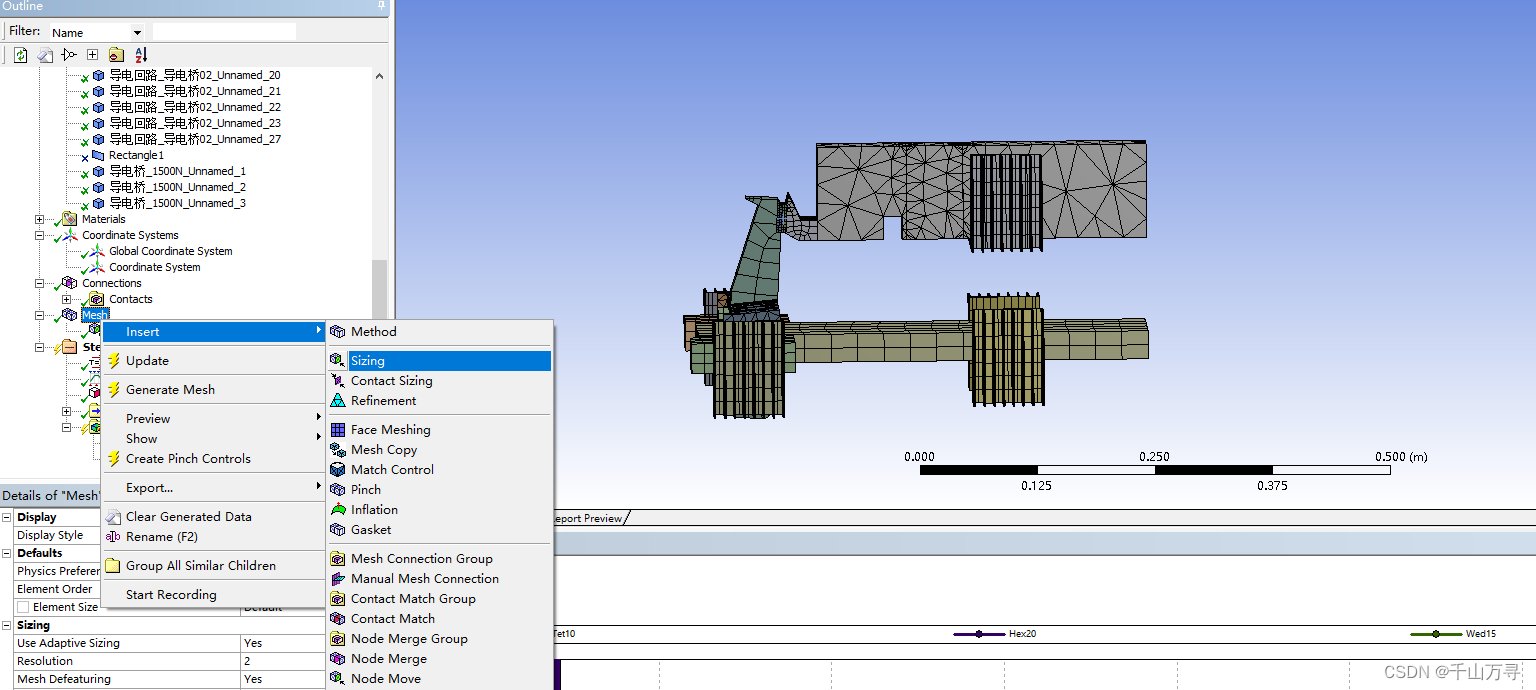

如果要进一步细致剖分网格:insert sizing
选择剖分的部分,设置网格步长:
