仿真每日一练 | Workbench稳态热分析

本次通过一个长方体模型介绍如何进行稳态热分析，后续大家可以按照对应的流程进行发散。

1. 有限元仿真流程

1-1 前处理

1-1-1 几何模型构建

1-1-2 材料定义

1-1-3 有限元系统模型构建

1-2 求解

1-2-1 加载条件/边界条件

1-2-2 求解设置

1-2-3 大变形开关

1-3 后处理

1-3-1 查看结果

1-3-2 评估结果

1-3-3 修正结果

2. 前处理

2.1几何模型的构建

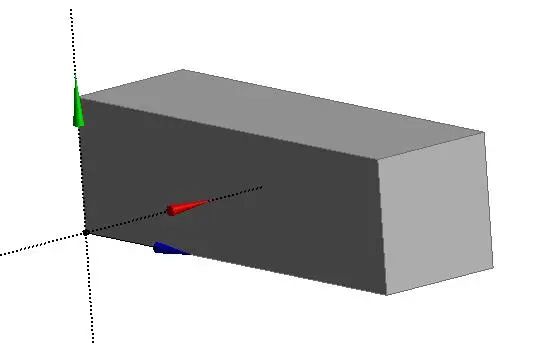

打开ANSYS Workbench 2020 R2界面，创建含预应力的模态分析（Pre-Stress Model）工程项目。双击【Geometry】单元进入Design Modeler界面，创建如图1所示的长方体模型。

图1 模型构建

2.2材料的定义

材料采用默认的结构钢，不需要重新进行定义。

2.3构建有限元系统模型

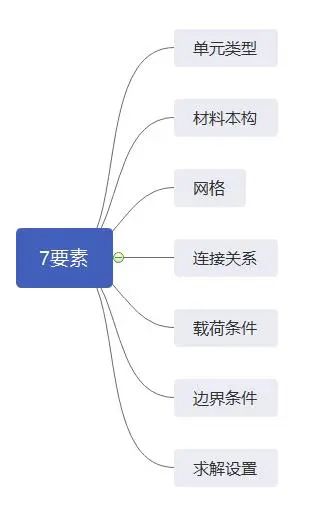

构建有限元系统模型主要包括7要素，如图2所示。

图2 七要素

具体流程及操作步骤如图3所示。

图3 操作流程

2.3.1判断刚柔性：均采用默认的柔性体。

2.3.2删除已有接触。

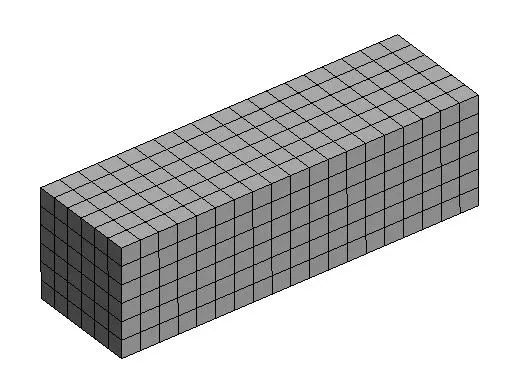

2.3.3第一次网格划分如图4所示。

图4 第一次网格划分

2.3.4材料赋予：采用默认结构钢。

2.3.5连接关系设定：为单个零部件，因此不需要设置连接关系。

2.3.6最终网格划分如图5所示。

图5 最终网格划分

3. 求解

3.1设定边界条件

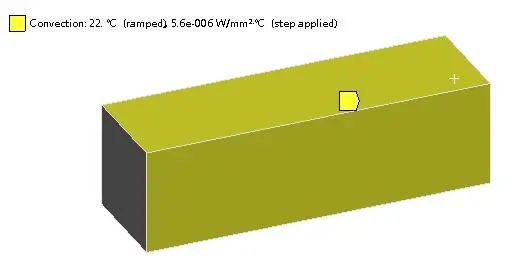

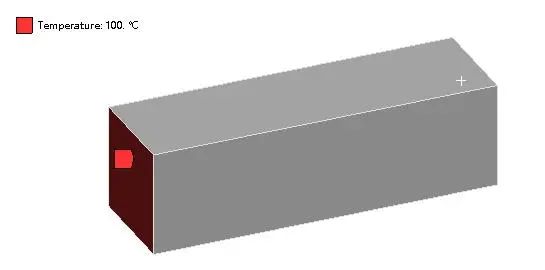

在长方体的一个面设置100℃的初始温度，如图6所示，同时对剩余的五个面施加热对流系数，值为5.6e-6，如图7所示。

图6 创建初始温度

图7 创建热对流

3.2求解设置

求解设置保持默认即可。

3.3大变形开关

由于是热分析，不需要对大变形开关进行设定。

4. 后处理

4.1 温度变化结果

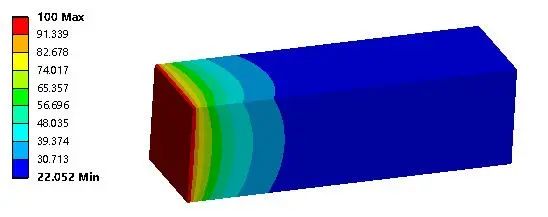

其整体的温度变化情况如图8所示。

图8 温度变化情况
