STM32F103C8T6定时器的输出比较和输入捕获

1.输出比较

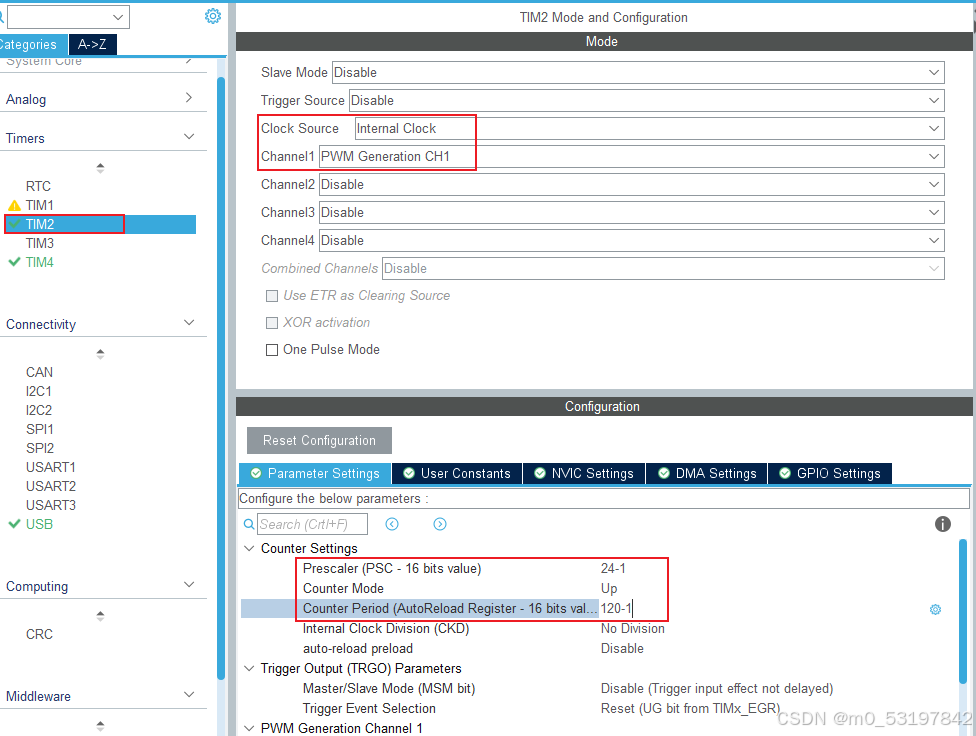

首先配置所需要输出PWM的频率,比如我需要输出频率为25KHz的PWM频率,选择定时器2

生成项目之后,可通过调用函数,产生设定的占空比波形,下面的代码说明可产生占空比为50的PWM波形。

__HAL_TIM_SetCompare(&htim2, TIM_CHANNEL_1,50);
HAL_TIM_PWM_Start(&htim2,TIM_CHANNEL_1);

2.输入捕获

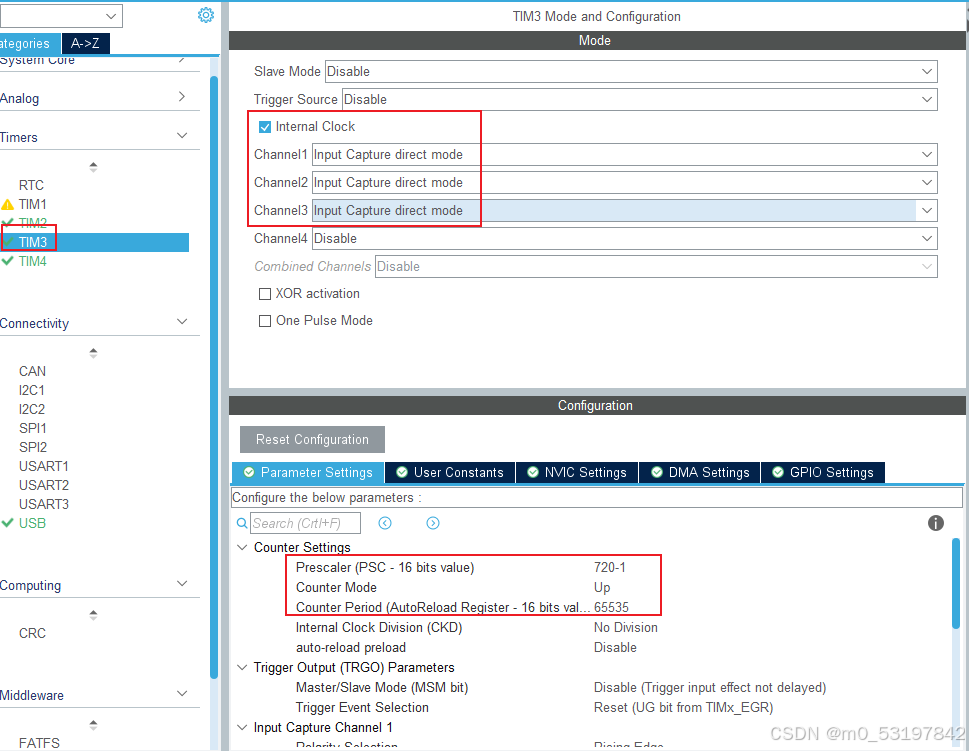

选用定时器3进行输入捕获,进行配置。

需要计算输入波形的高电平时间和低电平时间,可根据高低电平时间计算输入波形的频率。

//输入捕获中断
HAL_TIM_IC_Start_IT(&htim3,TIM_CHANNEL_1);
HAL_TIM_IC_Start_IT(&htim3,TIM_CHANNEL_3);
HAL_TIM_IC_Start_IT(&htim3,TIM_CHANNEL_4);

在main函数中开启中断。

定义保存数据的变量。

uint16_t ccr1_cnt = 0;                   /* 发生第一次下升沿捕获时CCR1的值 */
uint16_t ccr2_cnt = 0;					 /* 发生第二次上升沿捕获时CCR1的值 */
uint16_t Period_cnt = 0;				 /* 发生计数器溢出事件的次数(过渡用) */
uint16_t Period_cnt1 =0;				 /* 发生计数器溢出事件的次数--计数1 */
uint16_t Period_cnt2 = 0;				 /* 发生计数器溢出事件的次数--计数2 */
uint16_t ic_flag = 0;					 /* 输入捕获标志 */
uint16_t end_flag = 0;					 /* 捕获结束标志 */
float frequency = 0;				     /* 频率 */
float duty_cycle = 0;				     /* 占空比 */

uint16_t ccr1_cnt_CH3 = 0;                   /* 发生第一次下升沿捕获时CCR1的值 */
uint16_t ccr2_cnt_CH3 = 0;					 /* 发生第二次上升沿捕获时CCR1的值 */
uint16_t Period_cnt_CH3 = 0;				 /* 发生计数器溢出事件的次数(过渡用) */
uint16_t Period_cnt1_CH3 =0;				 /* 发生计数器溢出事件的次数--计数1 */
uint16_t Period_cnt2_CH3 = 0;				 /* 发生计数器溢出事件的次数--计数2 */
uint16_t ic_flag_CH3 = 0;					 /* 输入捕获标志 */
uint16_t end_flag_CH3 = 0;					 /* 捕获结束标志 */
float frequency_CH3 = 0;				     /* 频率 */
float duty_cycle_CH3 = 0;				     /* 占空比 */

uint16_t ccr1_cnt_CH4 = 0;                   /* 发生第一次下升沿捕获时CCR1的值 */
uint16_t ccr2_cnt_CH4 = 0;					 /* 发生第二次上升沿捕获时CCR1的值 */
uint16_t Period_cnt_CH4 = 0;				 /* 发生计数器溢出事件的次数(过渡用) */
uint16_t Period_cnt1_CH4 =0;				 /* 发生计数器溢出事件的次数--计数1 */
uint16_t Period_cnt2_CH4 = 0;				 /* 发生计数器溢出事件的次数--计数2 */
uint16_t ic_flag_CH4 = 0;					 /* 输入捕获标志 */
uint16_t end_flag_CH4 = 0;					 /* 捕获结束标志 */
float frequency_CH4 = 0;				     /* 频率 */
float duty_cycle_CH4 = 0;				     /* 占空比 */



void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{    /* 定时器计数溢出回调函数 */
	 if(htim==(&htim1))
	{
		FG_Count++;
	}
	else if(htim==(&htim3))
	{
		if(htim->Channel == HAL_TIM_ACTIVE_CHANNEL_1)
		{
			Period_cnt ++;								            /* 定时器计数溢出时间次数 */
		}
		if(htim->Channel == HAL_TIM_ACTIVE_CHANNEL_3)
		{
			Period_cnt_CH3 ++;								            /* 定时器计数溢出时间次数 */
		}
		if(htim->Channel == HAL_TIM_ACTIVE_CHANNEL_4)
		{
			Period_cnt_CH4 ++;								            /* 定时器计数溢出时间次数 */
		}
	}


}




void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{	    /* 定时器输入捕获回调函数 */

		if(htim->Channel == HAL_TIM_ACTIVE_CHANNEL_1)
		{		    /* 判断是不是通道1 */
			//printf("\nHAL_TIM_IC_CaptureCallback");
			if(end_flag == 0){							        /* 判断结束标志是不是0,在打印期间不进行捕获,防止打印时相关数值改变 */
				switch(ic_flag){							    /* 判断此时处于捕获的第几个阶段 */
					//printf("\nic_flag=%d",ic_flag);
					case 0:									    /* 阶段一:第一次捕获到上升沿 */
					{
						__HAL_TIM_SET_COUNTER(&htim3,0);	    /* 将定时器3计数设置为0 */
						ccr1_cnt = 0;							/* 将相关参数清0 */
						ccr2_cnt =0;
						Period_cnt = 0;
						Period_cnt1 = 0;
						Period_cnt2 = 0;
						__HAL_TIM_SET_CAPTUREPOLARITY(&htim3,TIM_CHANNEL_1,TIM_INPUTCHANNELPOLARITY_FALLING);/* 设置成下降沿捕获 */
						ic_flag = 1;							/* 捕获设置为等待第二个阶段 */
						break;
					}
						case 1:									/* 阶段二:第一次捕获到下降沿 */
					{
						ccr1_cnt = __HAL_TIM_GET_COMPARE(&htim3,TIM_CHANNEL_1);/* 获取存放在CCR寄存器的值(捕获值CCR1) */
						Period_cnt1 = 	Period_cnt;				/* 获取计时器溢出次数1 */
						__HAL_TIM_SET_CAPTUREPOLARITY(&htim3,TIM_CHANNEL_1,TIM_INPUTCHANNELPOLARITY_RISING); /* 设置成上升沿捕获 */
						ic_flag = 2;							/* 捕获设置等待为第三个阶段 */
						break;

					}
					case 2:										/* 阶段三:第二次捕获到上升沿 */
					{
						ccr2_cnt = __HAL_TIM_GET_COMPARE(&htim3,TIM_CHANNEL_1);/* 取存放在CCR寄存器的值(捕获值CCR2) */
						Period_cnt2 = Period_cnt;				/* 获取计时器溢出次数2 */
						ic_flag = 0;							/* 捕获设置等待为第一个阶段 */
						end_flag = 1;							/* 完成一次捕获,将标志置1 */
						break;
					}
				}
			}
		}

		if(htim->Channel == HAL_TIM_ACTIVE_CHANNEL_3)
		{		    /* 判断是不是通道3 */
			//printf("\nHAL_TIM_IC_CaptureCallback");
			if(end_flag_CH3 == 0){							        /* 判断结束标志是不是0,在打印期间不进行捕获,防止打印时相关数值改变 */
				switch(ic_flag_CH3){							    /* 判断此时处于捕获的第几个阶段 */
					//printf("\nic_flag=%d",ic_flag);
					case 0:									    /* 阶段一:第一次捕获到上升沿 */
					{
						__HAL_TIM_SET_COUNTER(&htim3,0);	    /* 将定时器3计数设置为0 */
						ccr1_cnt_CH3 = 0;							/* 将相关参数清0 */
						ccr2_cnt_CH3 =0;
						Period_cnt_CH3 = 0;
						Period_cnt1_CH3 = 0;
						Period_cnt2_CH3 = 0;
						__HAL_TIM_SET_CAPTUREPOLARITY(&htim3,TIM_CHANNEL_3,TIM_INPUTCHANNELPOLARITY_FALLING);/* 设置成下降沿捕获 */
						ic_flag_CH3 = 1;							/* 捕获设置为等待第二个阶段 */
						break;
					}
						case 1:									/* 阶段二:第一次捕获到下降沿 */
					{
						ccr1_cnt_CH3 = __HAL_TIM_GET_COMPARE(&htim3,TIM_CHANNEL_3);/* 获取存放在CCR寄存器的值(捕获值CCR1) */
						Period_cnt1_CH3 = 	Period_cnt_CH3;				/* 获取计时器溢出次数1 */
						__HAL_TIM_SET_CAPTUREPOLARITY(&htim3,TIM_CHANNEL_3,TIM_INPUTCHANNELPOLARITY_RISING); /* 设置成上升沿捕获 */
						ic_flag_CH3 = 2;							/* 捕获设置等待为第三个阶段 */
						break;

					}
					case 2:										/* 阶段三:第二次捕获到上升沿 */
					{
						ccr2_cnt_CH3 = __HAL_TIM_GET_COMPARE(&htim3,TIM_CHANNEL_3);/* 取存放在CCR寄存器的值(捕获值CCR2) */
						Period_cnt2_CH3 = Period_cnt_CH3;				/* 获取计时器溢出次数2 */
						ic_flag_CH3 = 0;							/* 捕获设置等待为第一个阶段 */
						end_flag_CH3 = 1;							/* 完成一次捕获,将标志置1 */
						break;
					}
				}
			}
		}

		if(htim->Channel == HAL_TIM_ACTIVE_CHANNEL_4)
		{		    /* 判断是不是通道4 */
			//printf("\nHAL_TIM_IC_CaptureCallback");
			if(end_flag_CH4 == 0){							        /* 判断结束标志是不是0,在打印期间不进行捕获,防止打印时相关数值改变 */
				switch(ic_flag_CH4){							    /* 判断此时处于捕获的第几个阶段 */
					//printf("\nic_flag=%d",ic_flag);
					case 0:									    /* 阶段一:第一次捕获到上升沿 */
					{
						__HAL_TIM_SET_COUNTER(&htim3,0);	    /* 将定时器3计数设置为0 */
						ccr1_cnt_CH4 = 0;							/* 将相关参数清0 */
						ccr2_cnt_CH4 =0;
						Period_cnt_CH4 = 0;
						Period_cnt1_CH4 = 0;
						Period_cnt2_CH4 = 0;
						__HAL_TIM_SET_CAPTUREPOLARITY(&htim3,TIM_CHANNEL_4,TIM_INPUTCHANNELPOLARITY_FALLING);/* 设置成下降沿捕获 */
						ic_flag_CH4 = 1;							/* 捕获设置为等待第二个阶段 */
						break;
					}
						case 1:									/* 阶段二:第一次捕获到下降沿 */
					{
						ccr1_cnt_CH4 = __HAL_TIM_GET_COMPARE(&htim3,TIM_CHANNEL_4);/* 获取存放在CCR寄存器的值(捕获值CCR1) */
						Period_cnt1_CH4 = 	Period_cnt_CH4;				/* 获取计时器溢出次数1 */
						__HAL_TIM_SET_CAPTUREPOLARITY(&htim3,TIM_CHANNEL_4,TIM_INPUTCHANNELPOLARITY_RISING); /* 设置成上升沿捕获 */
						ic_flag_CH4 = 2;							/* 捕获设置等待为第三个阶段 */
						break;

					}
					case 2:										/* 阶段三:第二次捕获到上升沿 */
					{
						ccr2_cnt_CH4 = __HAL_TIM_GET_COMPARE(&htim3,TIM_CHANNEL_4);/* 取存放在CCR寄存器的值(捕获值CCR2) */
						Period_cnt2_CH4 = Period_cnt_CH4;				/* 获取计时器溢出次数2 */
						ic_flag_CH4 = 0;							/* 捕获设置等待为第一个阶段 */
						end_flag_CH4 = 1;							/* 完成一次捕获,将标志置1 */
						break;
					}
				}
			}
		}
}
//计算FG1转速
void FG1_Input(void)
{
	//USB_printf("FG1_Input\n");
	//计算风扇转速FG1
		if(end_flag)
		{
			//Fan1ExistFlag=1;
			high=(float)(Period_cnt1 * 65536 + ccr1_cnt + 1);
			low=(float)((Period_cnt2 * 65536 + ccr2_cnt + 1)-(Period_cnt1 * 65536 + ccr1_cnt + 1));
			high1=(int)high;
			highMS=(float)high1/100;

			low1=(int)low;
			lowMS=(float)low1/100;

			T=(float)(2*(highMS+lowMS));
			speed=60000/T;
			speedShowLast=speedShow;
			speedShow=(int)speed;

			end_flag = 0;																										 /* 将捕获结束标志置0(准备下一次捕获) */
		}
}
