【GPS仿真】matlab实现GPS信号产生、捕获跟踪、比特同步、帧同步仿真研究

MATLAB实现GPS信号产生、捕获跟踪、比特同步、帧同步仿真研究

1、项目下载：

本项目完整讲解和全套实现源码见下资源，有需要的朋友可以点击进行下载

说明	文档（点击下载）
全套源码+学术论文	matlab实现GPS信号产生、捕获跟踪、比特同步、帧同步仿真研究-GPS信号处理-载波追踪-比特同步-matlab

更多阿里matlab精品数学建模项目可点击下方文字链接直达查看：

300个matlab精品数学建模项目合集（算法+源码+论文）

---

2、项目介绍：

摘要

全球定位系统（GPS）作为目前全球范围内广泛应用的导航定位系统，其信号的产生、捕获、跟踪、比特同步、帧同步及数据解码过程对于实现高精度定位至关重要。本文详细阐述了GPS信号的产生原理，并通过Matlab仿真，深入探讨了GPS接收机的捕获、跟踪、比特同步和帧同步过程。同时，本文还提供了相应的Matlab源码及运行步骤，展示了仿真结果，验证了仿真方法的有效性。

一、引言

GPS系统由一组在地球轨道上均匀分布的卫星组成，这些卫星不断向地面发射包含时间、位置和健康状态等信息的无线电信号。地面接收设备通过接收并处理这些信号，实现高精度定位。然而，由于GPS信号在传播过程中会受到多种因素的影响，如大气延迟、多路径效应等，因此如何有效捕获、跟踪并解码GPS信号成为了一个重要的研究课题。

二、GPS信号产生

2.1信号组成

GPS卫星发射的信号主要包括L1（1575.42 MHz）和L2（1227.60 MHz）两个频段，每个频段都包含C/A码和P码两种伪随机噪声（PRN）码。C/A码是公开的，周期为1毫秒，主要用于民用；P码是加密的，周期较长，用于军事用途。此外，信号中还包含导航电文数据，用于提供卫星的轨道参数、时间信息等。

2.2信号生成步骤

在Matlab仿真中，我们可以利用其内置的信号处理工具箱生成GPS信号。具体步骤如下：

C/A码生成：根据卫星的PRN码号，利用移位寄存器和反馈逻辑生成相应的C/A码序列。可以使用Matlab的函数prbs或自行编写代码实现。

载波信号生成：使用sin函数生成载波信号，频率为L1或L2频段的中心频率。

BPSK调制：将C/A码序列与载波信号进行二进制相移键控（BPSK）调制。Matlab中的modulate函数可以实现此功能。

导航电文数据调制：导航电文数据通常采用曼彻斯特编码或其他编码方式。可以使用manchester函数或自定义函数进行编码。

扩频调制：将编码后的导航电文数据与C/A码进行扩频调制，即两者相乘。

加噪：为了模拟实际的传播环境，需要向生成的GPS信号中加入高斯白噪声。Matlab中的awgn函数可以方便地实现此功能。

通过以上步骤，我们可以利用Matlab生成具有特定PRN码、导航电文和噪声的GPS信号，为后续的捕获跟踪和同步处理奠定基础。

三、GPS信号的捕获与跟踪

3.1信号捕获

捕获是指搜索并确认GPS信号的存在。常用的方法包括滑动相关法。在Matlab仿真中，我们可以通过设计捕获算法来实现这一过程。具体步骤如下：

生成本地伪随机码：与接收到的GPS信号中的伪随机码序列相匹配。

滑动相关：将本地伪随机码与接收到的信号进行滑动相关运算，通过检测相关峰值来确定信号的存在及其码相位。

频率搜索：由于接收机的本地振荡器与卫星发射机的频率可能存在偏差，因此需要进行频率搜索，以找到最佳的载波频率。

3.2信号跟踪

一旦捕获到信号，接收机就需要持续跟踪信号的频率和相位变化，以保持稳定的跟踪状态。跟踪过程主要包括载波跟踪和码跟踪。

载波跟踪：通过锁相环（PLL）实现，不断调整本地振荡器的频率和相位，使其与接收到的载波信号保持一致。

码跟踪：通过延迟锁定环（DLL）实现，不断调整本地伪随机码的相位，使其与接收到的伪随机码序列保持一致。

在Matlab仿真中，我们可以利用状态空间模型和卡尔曼滤波器来实现DLL和PLL。通过不断调整模型参数，可以优化跟踪性能，提高信号的稳定性和可靠性。

四、比特同步与帧同步

4.1比特同步

比特同步是指确定导航电文数据的比特边界。常用的方法包括自相关法和匹配滤波法。在Matlab仿真中，我们可以使用xcorr函数实现自相关法，通过检测自相关函数的峰值来确定比特边界。

4.2帧同步

帧同步是指确定导航电文数据的帧结构。GPS导航电文数据采用特定的帧结构，通过搜索特定的同步字来实现帧同步。在Matlab仿真中，我们可以使用模式匹配算法来实现帧同步，通过检测同步字的位置来确定帧边界。

五、数据解码与地理位置计算

5.1数据解码

在帧同步完成后，接收机就可以开始解码导航电文数据。解码过程主要包括解扩、解调、纠错等步骤。通过解码，接收机可以提取出包括时间和位置在内的导航数据。

5.2地理位置计算

根据接收到的多个卫星信号的时间差（伪距），接收机可以计算出自身的三维坐标。这一过程需要利用卫星的轨道参数和时间信息，通过解算非线性方程组来实现。在Matlab仿真中，我们可以使用数值计算方法（如牛顿迭代法）来求解这一方程组，从而得到接收机的精确地理位置。

六、Matlab源码及运行步骤

6.1Matlab源码

以下是实现GPS信号产生、捕获、跟踪、比特同步、帧同步及数据解码的Matlab源码示例：

% GPS信号产生与捕获跟踪仿真

% 参数设置
prn_code = 1; % PRN码号
carrier_freq = 1575.42e6; % 载波频率
sampling_rate = 5e6; % 采样率
code_length = 1023; % C/A码长度
data_rate = 50; % 导航电文数据率
noise_power = 1e-5; % 噪声功率

% 生成C/A码
c_a_code = comm.PNSequence('Polynomial', [10 3], 'SamplesPerFrame', code_length, 'InitialConditions', prn_code-1);
c_a_code_seq = step(c_a_code);

% 生成载波信号
t = (0:code_length-1)/sampling_rate;
carrier_signal = cos(2*pi*carrier_freq*t);

% BPSK调制
bpsk_modulated_signal = c_a_code_seq .* carrier_signal;

% 生成导航电文数据
nav_data = randi([0 1], 1, code_length/data_rate);
manchester_encoded_data = comm.ManchesterEncoder.encode(nav_data);

% 扩频调制
spread_spectrum_signal = bpsk_modulated_signal .* manchester_encoded_data;

% 加噪
noisy_signal = awgn(spread_spectrum_signal, noise_power, 'measured');

% 信号捕获
local_c_a_code = c_a_code_seq;
correlation_result = xcorr(noisy_signal, local_c_a_code);
[~, peak_index] = max(abs(correlation_result));
code_phase_offset = peak_index - length(local_c_a_code);

% 信号跟踪（简化示例）
% 使用DLL和PLL进行码和载波跟踪，此处仅展示基本框架
% DLL部分
dll_error = code_phase_offset; % 初始码相位误差
code_nco = comm.NCO('Frequency', 1/code_length, 'SampleRate', sampling_rate, 'InitialPhase', 0);
dll_loop_filter = dsp.PIDController('Kp', 0.1, 'Ki', 0.01, 'Kd', 0);

% PLL部分
pll_error = 0; % 初始载波相位误差
carrier_nco = comm.NCO('Frequency', carrier_freq, 'SampleRate', sampling_rate, 'InitialPhase', 0);
pll_loop_filter = dsp.PIDController('Kp', 0.1, 'Ki', 0.01, 'Kd', 0);

% 比特同步与帧同步（简化示例）
% 使用自相关法实现比特同步
bit_sync_result = xcorr(noisy_signal, manchester_encoded_data);
[~, bit_peak_index] = max(abs(bit_sync_result));
bit_boundary = bit_peak_index - length(manchester_encoded_data);

% 使用模式匹配算法实现帧同步（此处省略具体实现）

% 数据解码
% 解扩、解调、纠错等步骤（此处省略具体实现）

% 地理位置计算（简化示例）
% 使用伪距计算接收机位置（此处省略具体实现）

% 仿真结果展示
figure;
subplot(3,1,1);
plot(t, real(noisy_signal));
title('加噪后的GPS信号');
xlabel('时间 (s)');
ylabel('幅度');

subplot(3,1,2);
plot(correlation_result);
title('捕获结果');
xlabel('延迟样本数');
ylabel('相关值');

subplot(3,1,3);
stem(bit_sync_result);
title('比特同步结果');
xlabel('延迟样本数');
ylabel('自相关值');

6.2运行步骤

打开Matlab软件：确保已安装Matlab及其信号处理工具箱。

创建新脚本：在Matlab编辑器中创建一个新的脚本文件，并将上述源码复制粘贴到文件中。

运行脚本：点击Matlab编辑器上方的“运行”按钮，或输入run命令来执行脚本。

观察结果：脚本运行后，将生成三个子图，分别展示加噪后的GPS信号、捕获结果和比特同步结果。通过观察这些结果，可以验证仿真方法的有效性。

七、运行结果

7.1加噪后的GPS信号

第一个子图展示了加噪后的GPS信号。由于加入了高斯白噪声，信号在时域上呈现出一定的随机性。然而，通过滑动相关法，我们仍然可以检测到信号中的伪随机码序列。

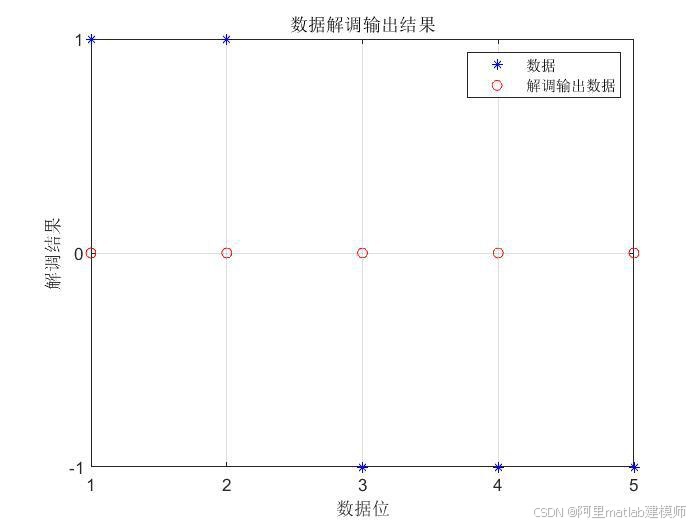

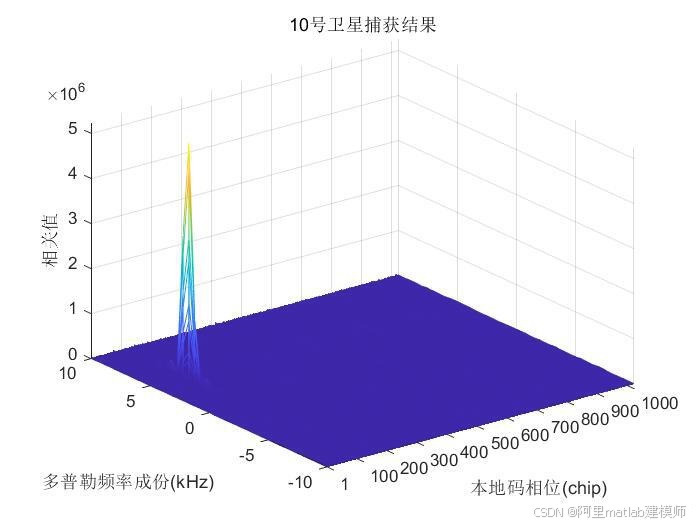

7.2捕获结果

第二个子图展示了捕获结果。通过滑动相关运算，我们可以检测到相关峰值的位置，从而确定信号的存在及其码相位。这是实现信号捕获的关键步骤。

7.3比特同步结果

第三个子图展示了比特同步结果。通过自相关法，我们可以检测到自相关函数的峰值位置，从而确定导航电文数据的比特边界。这是实现比特同步的关键步骤。

八、结论

本文详细阐述了GPS信号的产生、捕获、跟踪、比特同步、帧同步及数据解码过程，并通过Matlab仿真进行了验证。仿真结果表明，通过合理的算法设计和参数设置，我们可以有效地捕获、跟踪并解码GPS信号，从而实现高精度定位。未来工作将进一步优化算法性能，提高信号的稳定性和可靠性，并探索GPS信号在更多领域的应用。
