对PLC的一些理解

        之前，大三上的时候学习过PLC，今年生产实习的时候也遇到了PLC，但我对PLC的了解还是不够，不知道PLC的内部结构以及工作原理。今天，查阅了相关资料，对PLC有了一个更为深层次的了解。

        首先，是关于PLC与单片机，PLC内部其实就是一个单片机，所以可以这么说，PLC由单片机组成。

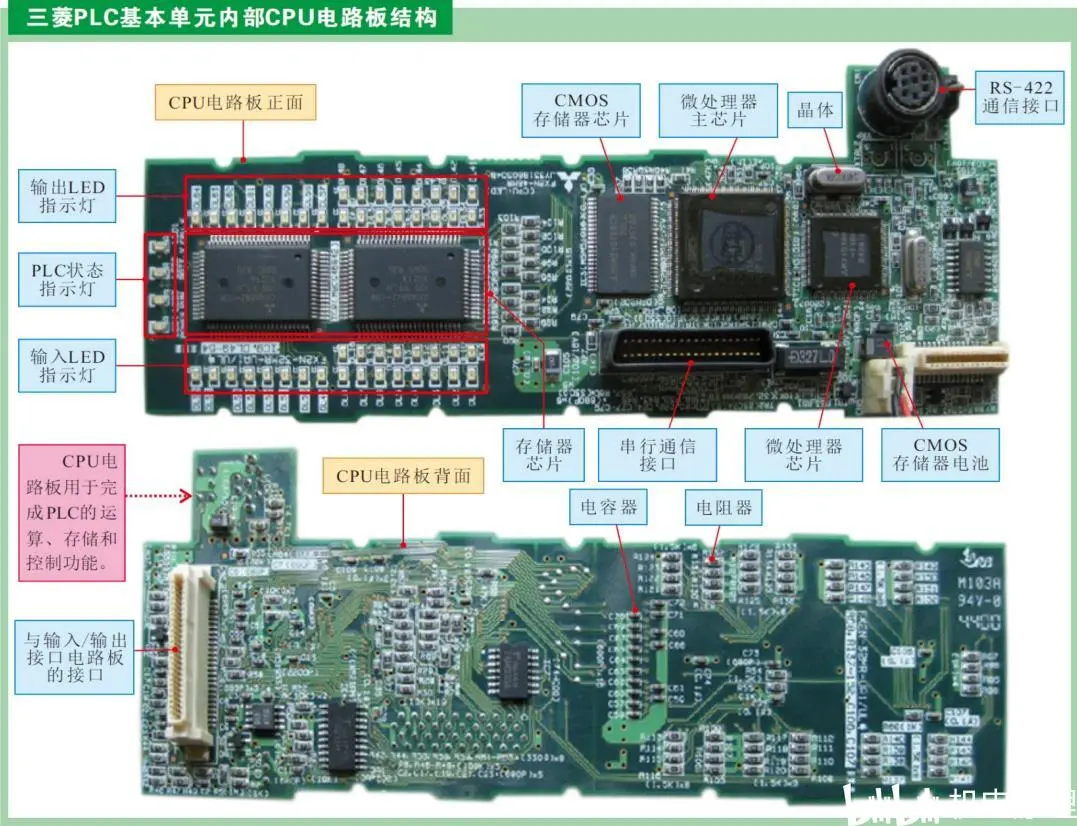

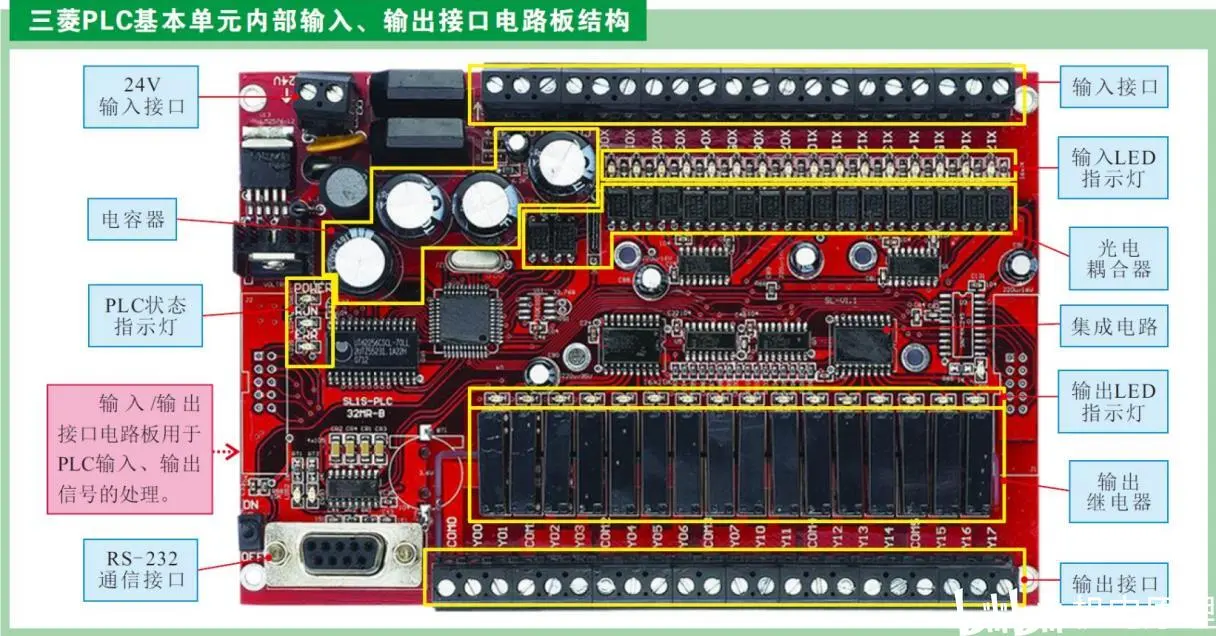

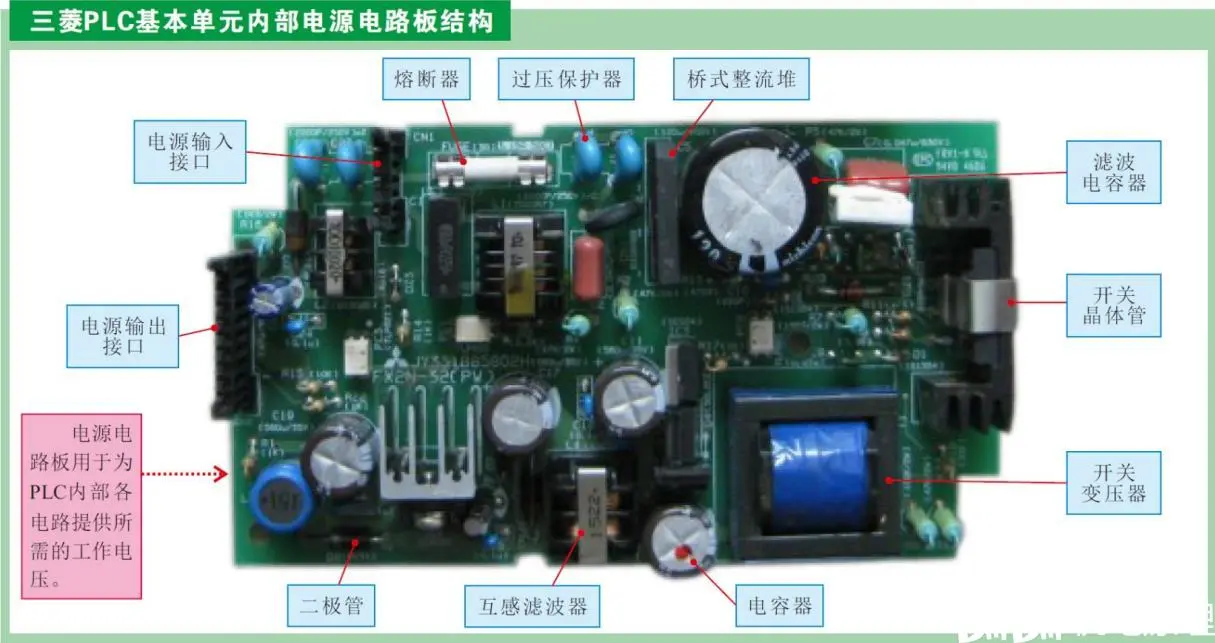

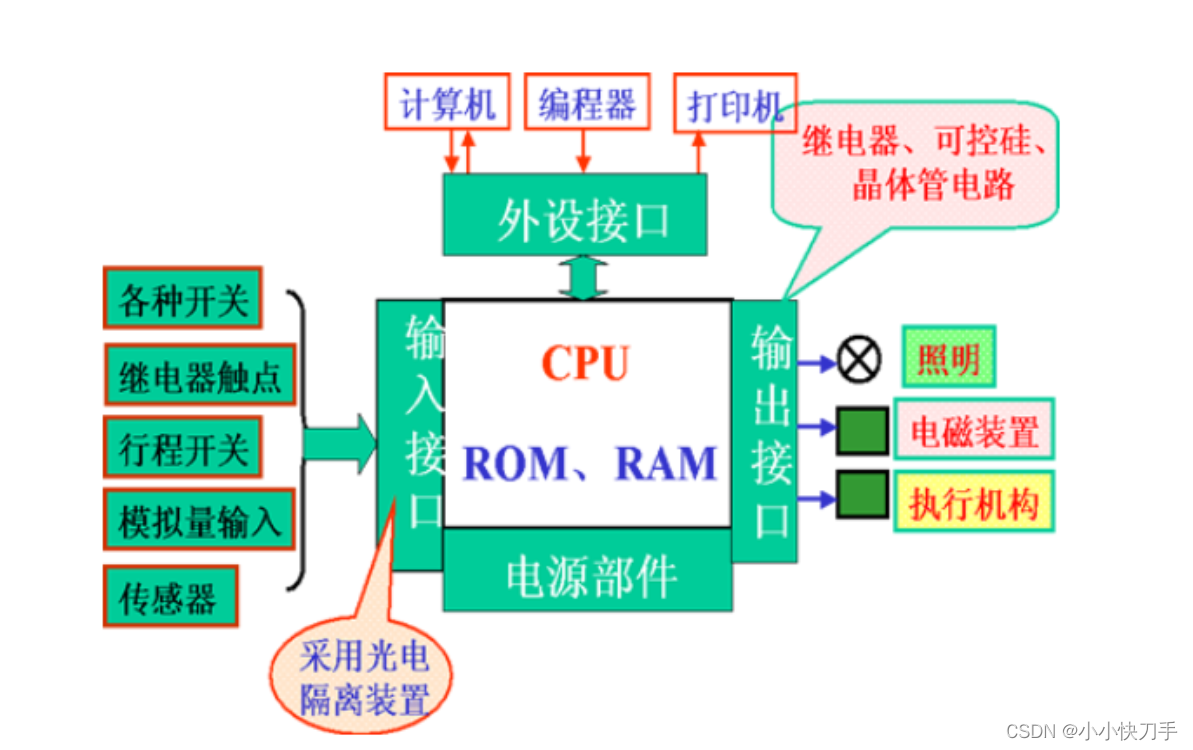

        如下图所示，为PLC电路板的结构。



         其中，最值得关注的应该就是PLC的输入与输出的工作。

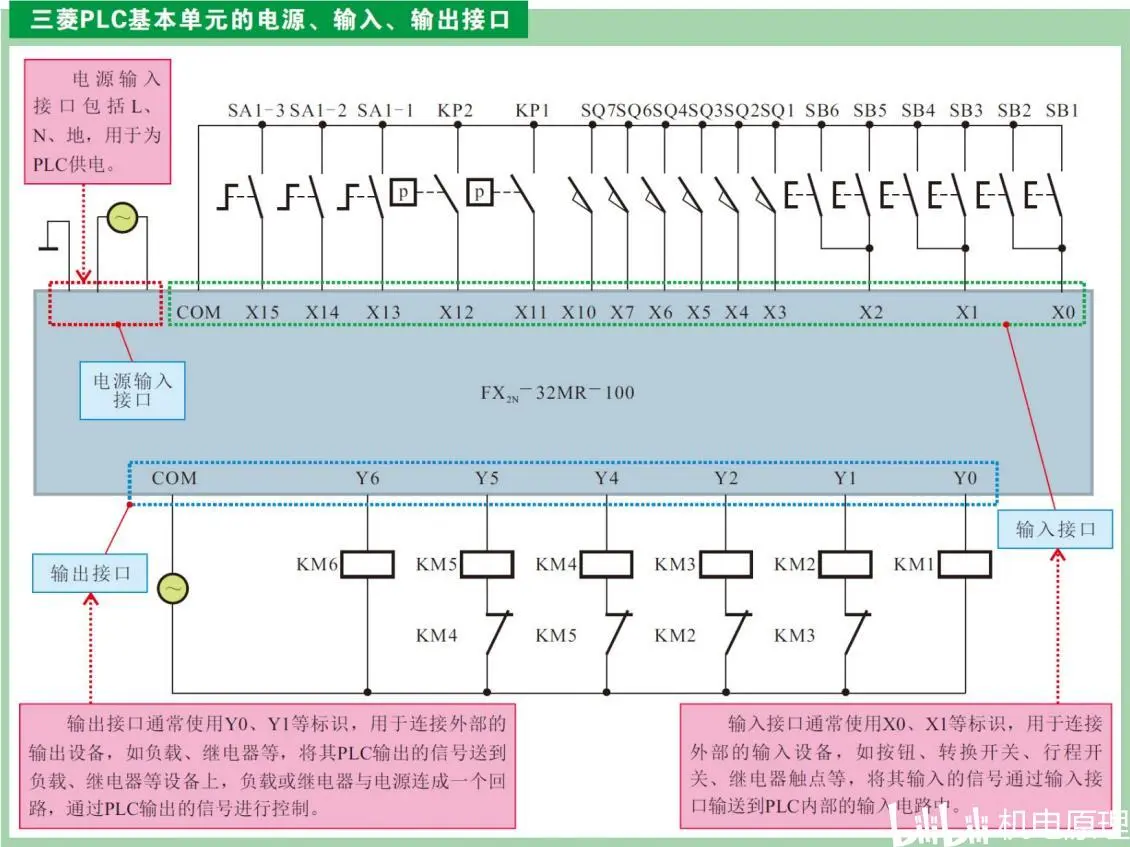

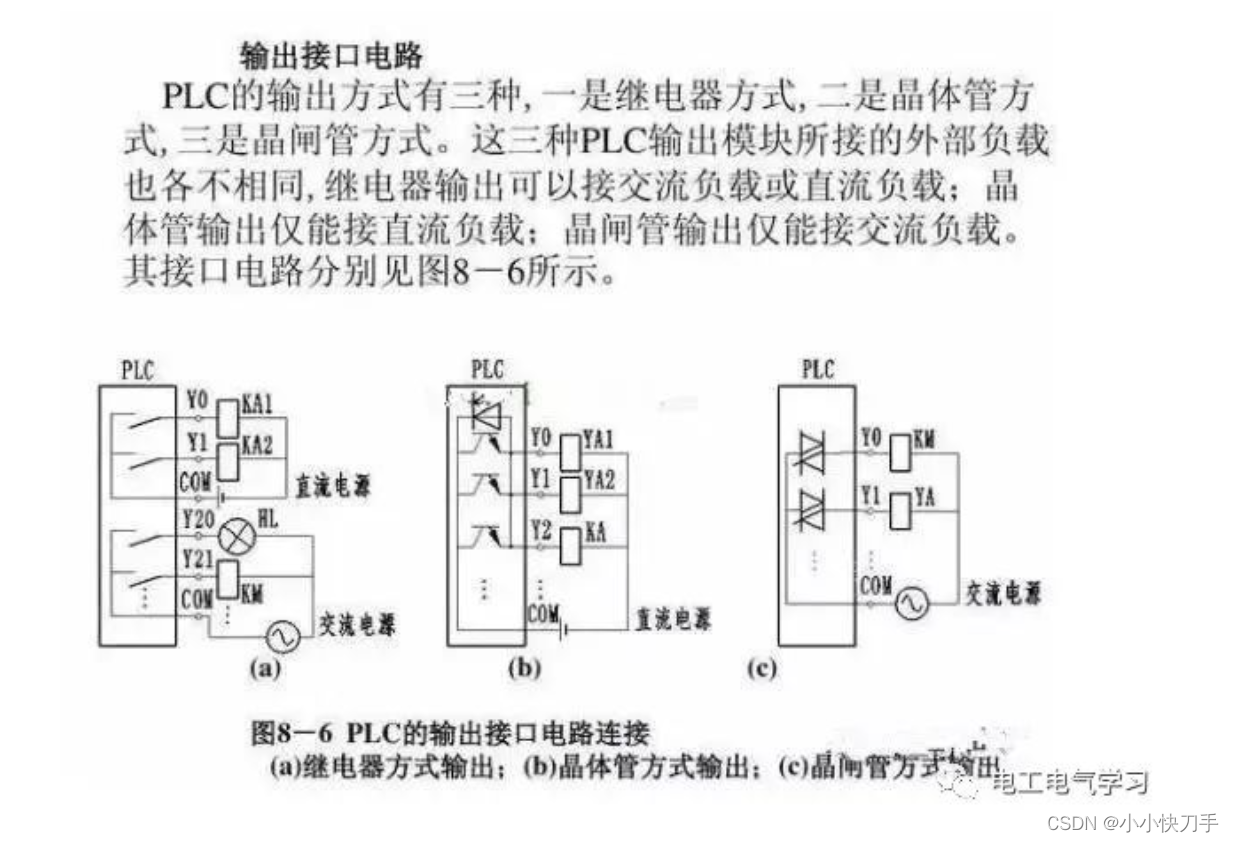

 输出电路。

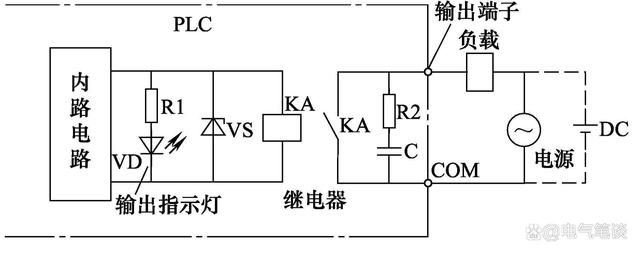

继电器输出

晶体管型输出

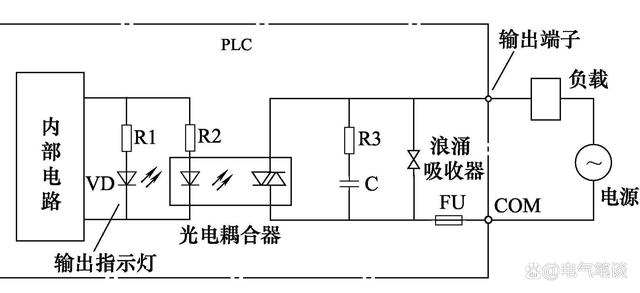

双向晶闸管型

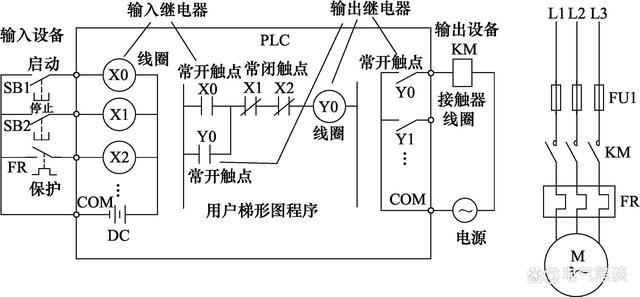

     输入电路。

实例如下



附录：一图让你搞懂PLC输入端和输出端的接线问题 (qq.com)

PLC输入与输出接口的通俗唱法 (baidu.com)

图解三菱PLC的的结构组成 - 哔哩哔哩 (bilibili.com)

 最全PLC输入输出各种回路接线，新手不看亏大了！_手机搜狐网 (sohu.com)
