基元全息图

一、引入

        从空域来看, 被相干光照明的物体, 可以看作是许多相干点源的集合, 物体上每一点发出的光波相当于一个球面波, 物光波可看作是许多由不同位置发出的不同相位的球面波的叠加, 与参考光波相干涉, 所形成的基元全息图称为基元波带片。

        从频域来看, 被相干光照明的物体上的不同的点, 沿同 一方向发出的光波, 可以看作是同一频率成分, 或者说, 物光波可看作是许多具有不同相位、沿不同传播方向的平面波(即角谱)的线性叠加, 也就是可看成不同频率成分的线性叠加。每一平面波分量与参考平面波而形成的基元全息图是一些平行直条纹, 称为基元光栅。

        综上所述, 抛开具体的记录光路, 从分解的角度来说, 在 记录面上进行叠加的基本光波形式, 可归纳为或可分解为以下几种情况：(1) 平面波与平面波(2) 平面波与球面波(3) 球面波与球面波。

        基元全息图是指由上述基本光波干涉所形成的干涉条纹分布, 任何一种全息图均可看作是许多基元全息图的线性组合。

二、基元全息图的干涉条纹形成及分布形式

2.1 平面波与平面波干涉形成的直条纹

        在空间中, 等强度面是平面, 在某些平面上, 等强度线是直线, 条纹间距 d 与两平面波的夹角θ 有关。

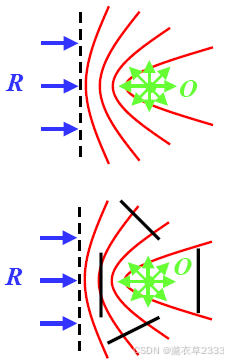

2.2 平面波与发散球面波所形成的条纹

        在空间中, 峰值强度面(等强度面)是一族旋转抛物面, 在某一平面(用平面记录介质记录时)是曲线(弧形或圆环, 或与接收面的位置有关)。

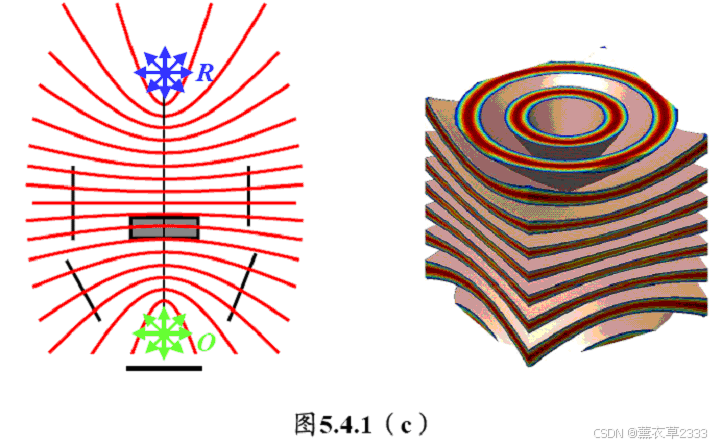

2.3 发散球面波与发散球面波形成的条纹

在空间中, 等强度面是一族旋转双曲面, 旋转轴是两个点光源的连线。

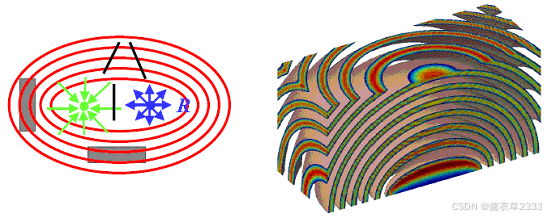

2.4 发散球面波与会聚球面波形成的干涉条纹

在空间中, 等强度面是一族旋转椭球面, 两个点源位置恰是旋转椭球面的两个焦点。

2.5 总结

        位置不同基元全息图的结构也不同. 图中(a)是 傅里叶变换全息图结构. 图中(b)～(d)中: 位 置1是同轴全息图, 条纹是中心疏边缘密的同心圆环; 位置2是离轴全息图;位置3是透射体积全息图; 位置4是反射体积全息图. 参考光波与物光波自两边入射在记录介质上. 图中(c)的 位置5是无透镜傅里叶变换全息图。
